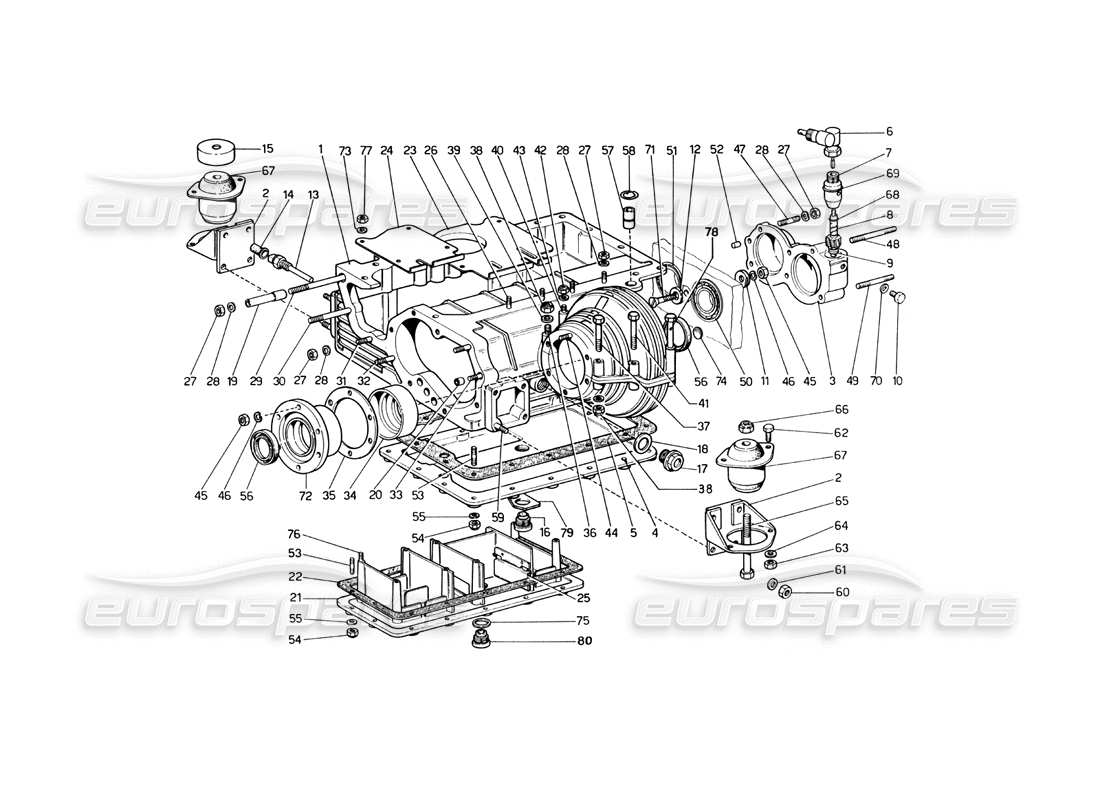

002 - Ölwanne – Getriebe und Differential
Ferrari 246 Dino (1975) Oil Sump - Gearbox and Differential Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 524169
GETRIEBE-DIFFERENZIAL
Gültig bis ausverkauft
# 001
MPN: 524463
GETRIEBE-DIFFERENZIAL
Dopo esaurim. N. 607E - 524169 und letztes N. 04110
# 001
MPN: 524588
GETRIEBE-DIFFERENZIAL
Gültig ab N. 04112
# 001
MPN: 525186
GETRIEBE-DIFFERENZIAL KOMPLETT
# 002
MPN: 523884

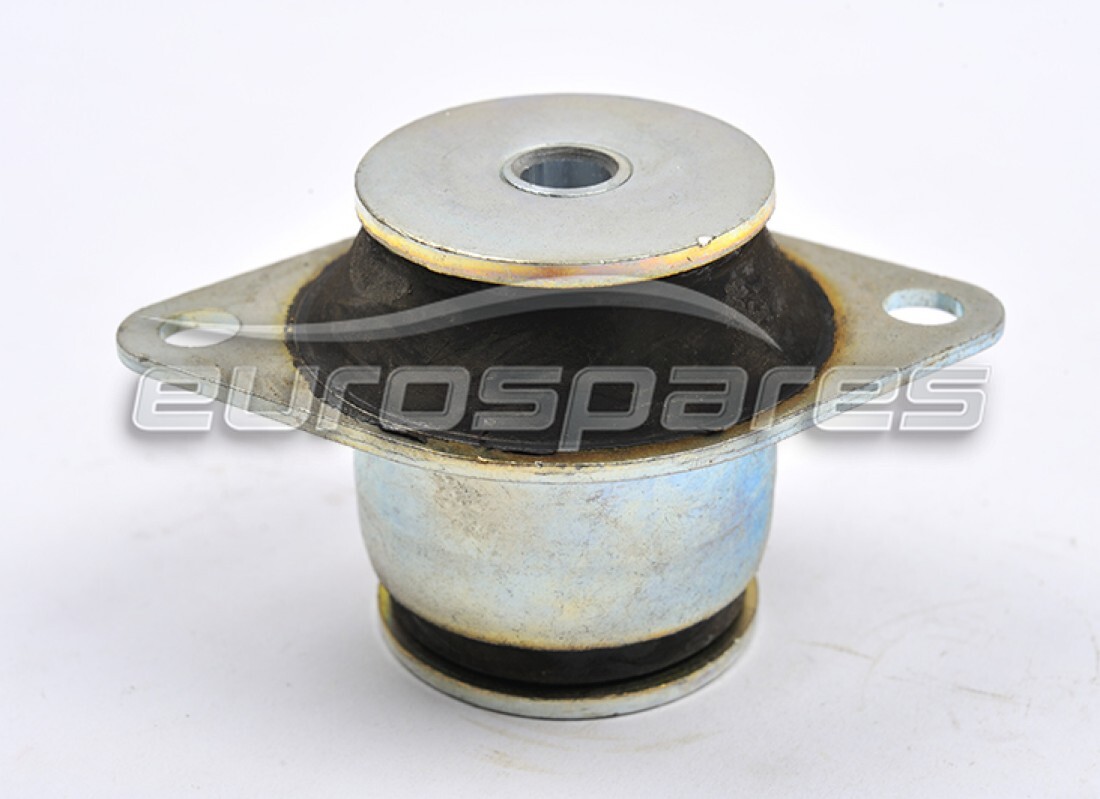

UNTERSTÜTZUNG
aus £110,00
aus £110,00
# 003
MPN: 105673
ABDECKUNG
Gültig ab N. 07024
aus £351,51
aus £351,51
Dieses Teil ersetzt die Teilenummer 524960
# 003
MPN: 523885
ABDECKUNG
Gültig bis N. 04110
aus £265,10
aus £265,10
# 003
MPN: 524589
ABDECKUNG
Gültig von N. 04112 bis N. 07022
# 004
MPN: 104194
ABDECKUNG
Ersetzung
Ersetzung

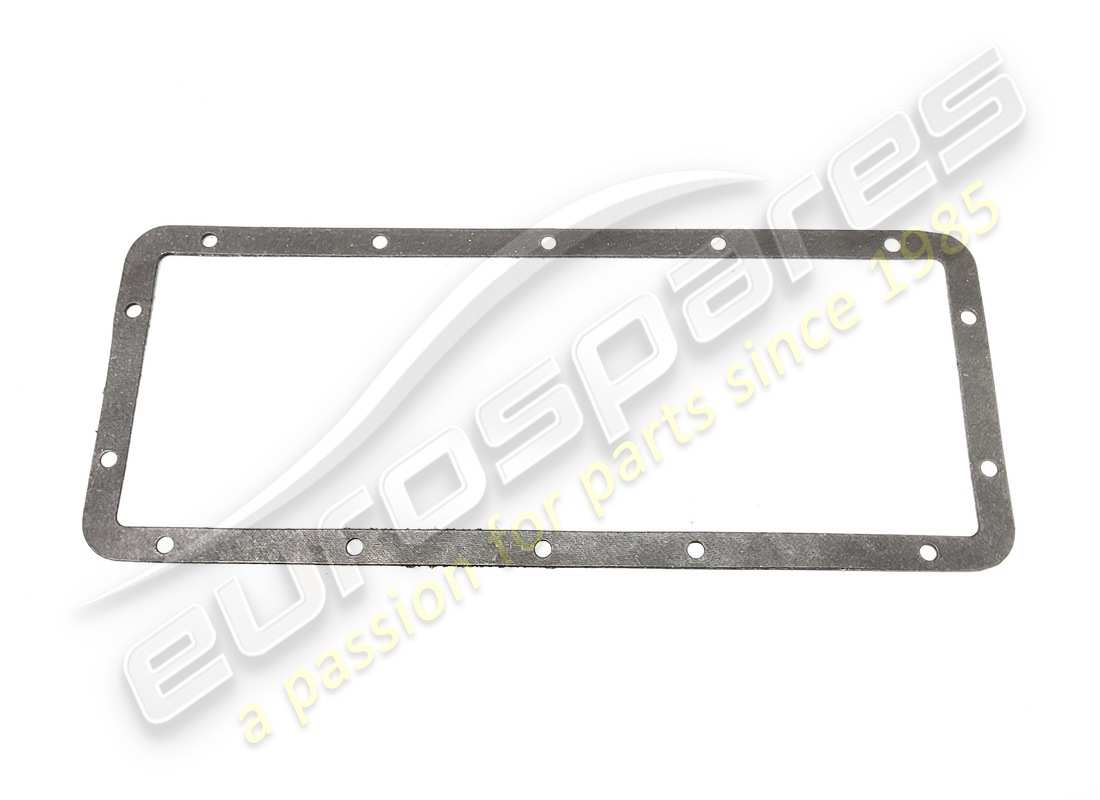

# 005
MPN: 147675
GETRIEBE-SUMPFDICHTUNG
aus £17,47
aus £17,47
Dieses Teil ersetzt die Teilenummer 104196
# 006
MPN: 101353
KM. WINKELANTRIEB
aus £1.853,15
aus £1.853,15
Dieses Teil ersetzt die Teilenummer 524541
# 007
MPN: 104288
ANTRIEBSKASTEN
Gültig ab N. 04830
aus £84,12
aus £84,12
Dieses Teil ersetzt die Teilenummer 524353 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 523921
ANTRIEBSKASTEN
Gültig bis N. 04828
aus £169,59
aus £169,59
# 008
MPN: 523922

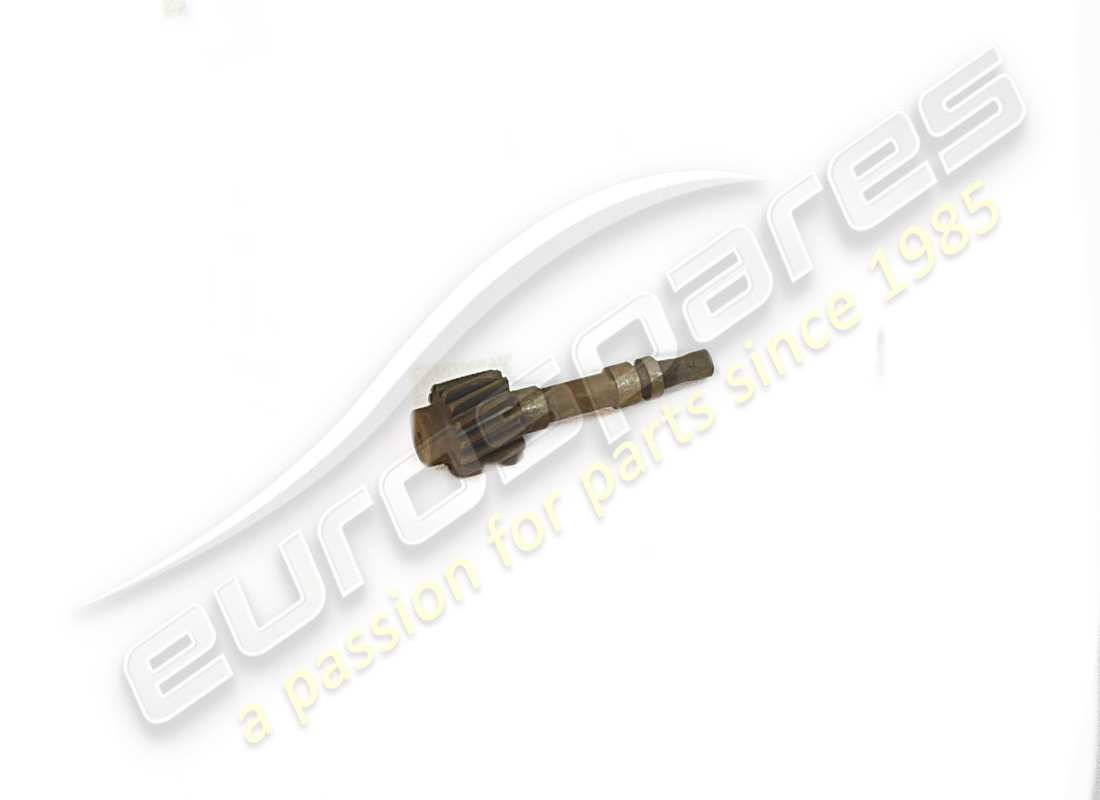

TACHOANTRIEBSZAHNRAD (VERHÄLTNIS 8/15)
Gültig bis N. 04828
aus £111,64
aus £111,64
# 008
MPN: 524373
TACHOANTRIEBSZAHNRAD (VERHÄLTNIS 8/15)
Gültig ab N. 04830
aus £92,20
aus £92,20
# 009
MPN: 101354
UNTERLAGE
Gültig bis N. 07022
aus £20,09
aus £20,09
Dieses Teil ersetzt die Teilenummer 520708
# 009
MPN: 105674
UNTERLAGE
Gültig ab N 07024
aus £6,60
aus £6,60
Dieses Teil ersetzt die Teilenummer 524961
# 010
MPN: 101349
BOLZEN
aus £10,21
aus £10,21
Dieses Teil ersetzt die Teilenummer 520709
# 011
MPN: 104198
Scheibe
aus £8,77
aus £8,77
Dieses Teil ersetzt die Teilenummer 523924
# 012
MPN: 104199
Scheibe
aus £5,20
aus £5,20
Dieses Teil ersetzt die Teilenummer 523925

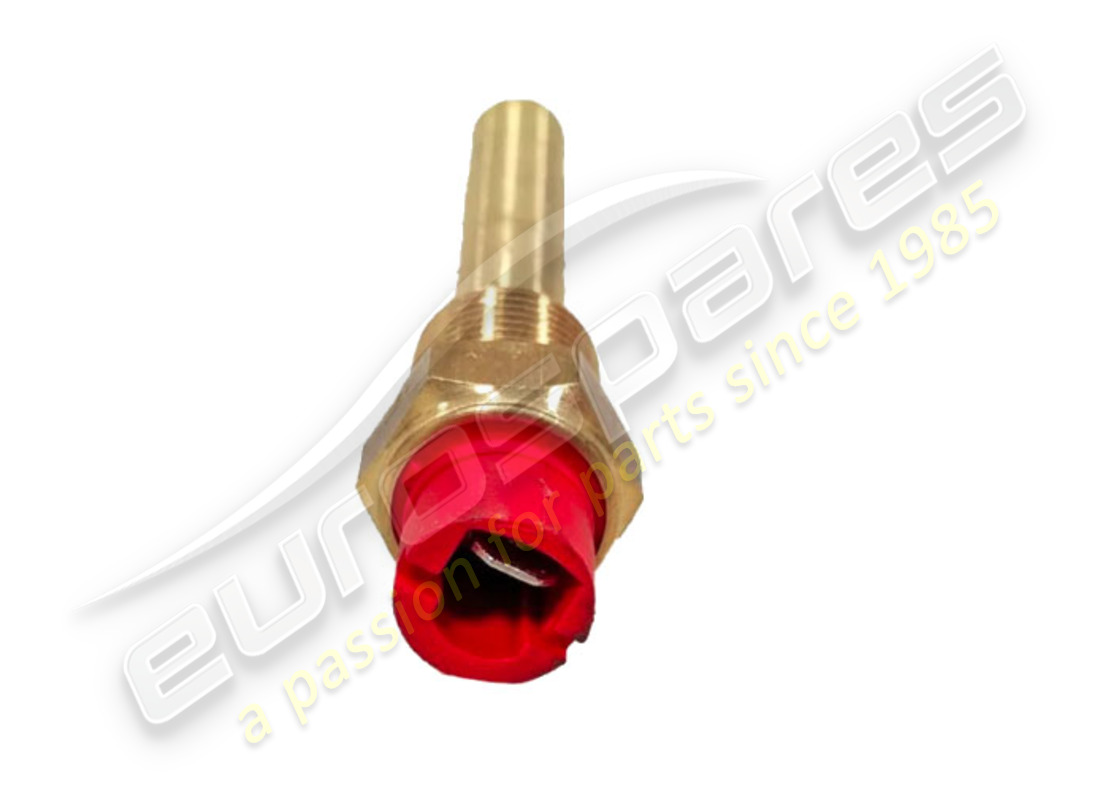

# 013
MPN: 107576

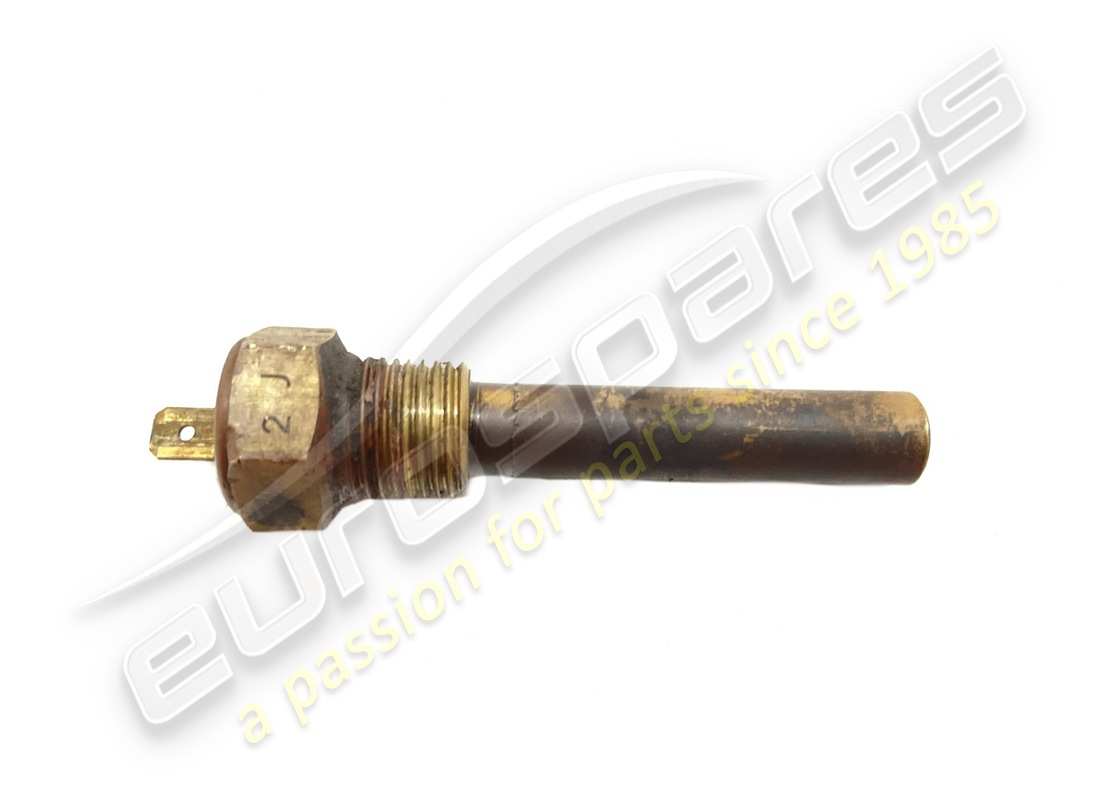

ÖLTEMPERATUR-THERMISTOR
aus £50,04
aus £50,04
Dieses Teil ersetzt die Teilenummer 4159681 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 524545
BUSCH
aus £5,19
aus £5,19
# 015
MPN: 523127
BUSCH
aus £55,02
aus £55,02
# 016
MPN: 104280
Stecker
Dal N. 03526 la quant, e 1
aus £4,95
aus £4,95
Dieses Teil ersetzt die Teilenummer 523977
# 017
MPN: 104282
Stecker
aus £48,88
aus £48,88
Dieses Teil ersetzt die Teilenummer 520162 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 104283
Dichtung
Ersetzung
Ersetzung
# 019
MPN: 523978
ZENTRIERDÜBEL
aus £44,53
aus £44,53
# 020
MPN: 102704
ZENTRIERDÜBEL
aus £1,90
aus £1,90
Dieses Teil ersetzt die Teilenummer 500805
# 021
MPN: 524122
ABDECKUNG
aus £580,76
aus £580,76

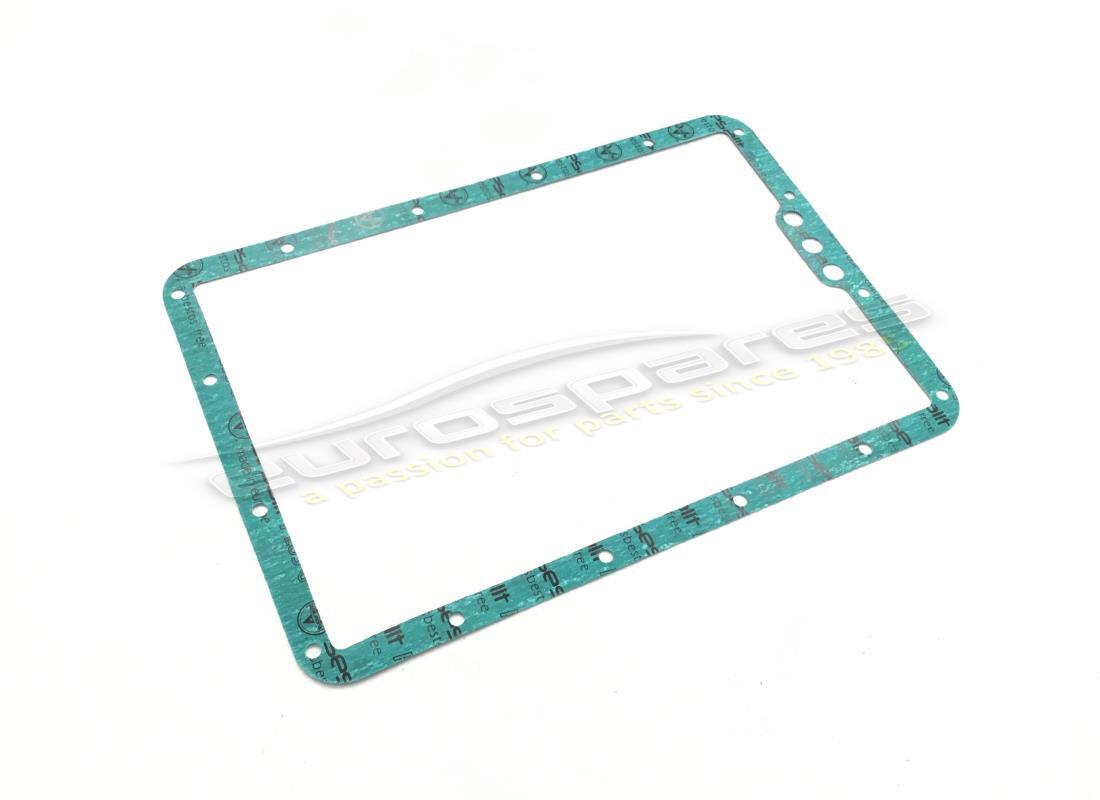

# 022
MPN: 147676
MOTORSUMPFDICHTUNG
aus £16,08
aus £16,08
Dieses Teil ersetzt die Teilenummer 104197
# 023
MPN: 524229
FRONTSCHUTZ
# 024
MPN: 524230
HINTERER SCHUTZ
# 025
MPN: 9111457
LAGER
# 026
MPN: 13516920
GEWINDEBOLZEN
aus £0,86
aus £0,86
# 027
MPN: 16100814
NUSS
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 16100811 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 028
MPN: 11198074
Scheibe
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 11198071, die wir auf Lager haben - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 029
MPN: 8x110P1
GEWINDEBOLZEN
# 030
MPN: 95920426
GEWINDEBOLZEN
# 031
MPN: 13517420
GEWINDEBOLZEN
Ersetzung
Ersetzung
# 032
MPN: 13517220
GEWINDEBOLZEN
# 033
MPN: 13517320
GEWINDEBOLZEN
Ersetzung
Ersetzung
# 034
MPN: 104295
BUSCH
aus £121,20
aus £121,20
Dieses Teil ersetzt die Teilenummer 580719
# 035
MPN: 106086
DISTANZSTÜCK MM. 2
Mögliche Montage
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 580654
# 035
MPN: 580887
DISTANZSTÜCK MM. 1,8
Mögliche Montage
Ersetzung
Ersetzung
# 035
MPN: 580888
DISTANZSTÜCK MM. 2,2
Mögliche Montage
Ersetzung
Ersetzung
# 035
MPN: 580889
DISTANZSTÜCK MM. 2,4
Mögliche Montage
Ersetzung
Ersetzung
# 036
MPN: 13450420
GEWINDEBOLZEN
aus £2,66
aus £2,66
# 037
MPN: 15972021
BOLZEN
aus £0,65
aus £0,65
# 038
MPN: 12574511
SELBSTVERRIEGELUNGSMUTTER
Ersetzung
Ersetzung
# 039
MPN: 12601471
Scheibe
Ersetzung
Ersetzung
# 040
MPN: 13517820
GEWINDEBOLZEN
Ersetzung
Ersetzung
# 041
MPN: 11102521
BOLZEN
aus £7,69
aus £7,69
# 042
MPN: 104030
SELBSTVERRIEGELUNGSMUTTER
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16104125
# 043
MPN: 103180
Scheibe
aus £0,47
aus £0,47
# 044
MPN: 99920408
GEWINDEBOLZEN
# 045
MPN: 16100814
NUSS
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 16100811 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 046
MPN: 127496
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 047
MPN: 13517220
GEWINDEBOLZEN
# 048
MPN: 13517820
GEWINDEBOLZEN
Ersetzung
Ersetzung
# 049
MPN: 13517620
GEWINDEBOLZEN
aus £8,60
aus £8,60
# 050
MPN: 95890505
LAGER
aus £715,82
aus £715,82
Dieses Teil ersetzt die Teilenummer MC2991/4
# 051
MPN: 95893020
LAGER
aus £119,97
aus £119,97
# 052
MPN: 102704
ZENTRIERDÜBEL
aus £1,90
aus £1,90
Dieses Teil ersetzt die Teilenummer 500805
# 053
MPN: 13541124
GEWINDEBOLZEN
Dopo esaurim. N. 95920109
aus £12,17
aus £12,17
Dieses Teil ersetzt die Teilenummer 13541121
# 053
MPN: 95920109
GEWINDEBOLZEN
Gültig bis ausverkauft
# 054
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210, die wir auf Lager haben
# 055
MPN: 11197774
Scheibe
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 056
MPN: 125078
SIEGELRING
aus £15,37
aus £15,37
Dieses Teil ersetzt die Teilenummer 104300 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 057
MPN: 103838
ZENTRIERDÜBEL
aus £2,24
aus £2,24
Dieses Teil ersetzt die Teilenummer 9100588
# 058
MPN: 103839
ELASTISCHER RING
aus £10,35
aus £10,35
Dieses Teil ersetzt die Teilenummer 100589 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 059
MPN: 13449520
GEWINDEBOLZEN
# 060
MPN: 12164711
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12164712
# 061
MPN: 10516870
Scheibe
aus £0,93
aus £0,93
Dieses Teil ersetzt die Teilenummer 10R4
# 062
MPN: 15970621
BOLZEN
Ersetzung
Ersetzung
# 063
MPN: 12164711
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12164712
# 064
MPN: 10516870
Scheibe
aus £0,93
aus £0,93
Dieses Teil ersetzt die Teilenummer 10R4
# 065
MPN: 100798
BOLZEN
# 065
MPN: 15541821
BOLZEN
Dopo esaurim. N. 100798
aus £1,43
aus £1,43
Dieses Teil ersetzt die Teilenummer 105390 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 066
MPN: 148020
NUSS
aus £2,58
aus £2,58
Dieses Teil ersetzt die Teilenummer 102825 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 067
MPN: 524524
UNTERSTÜTZUNG
aus £93,54
aus £93,54
# 068
MPN: 104103
SIEGELRING
Gültig ab N. 04830
aus £5,53
aus £5,53
# 068
MPN: 95860003
SIEGELRING
Gültig bis N. 04828
aus £2,88
aus £2,88
# 069
MPN: 95860045
SIEGELRING
aus £1,24
aus £1,24
# 070
MPN: 103180
Scheibe
aus £0,47
aus £0,47
# 071
MPN: 95940234
SCHRAUBEN
# 072
MPN: 104294
ABDECKUNG
Dieses Teil ersetzt die Teilenummer 580716
# 073
MPN: 11195470
Scheibe
aus £0,47
aus £0,47
# 074
MPN: 10158801
Stecker
aus £0,86
aus £0,86
Dieses Teil ersetzt die Teilenummer 10158800
# 075
MPN: 10263460
Dichtung
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 95119
# 076
MPN: 95920002
GEWINDEBOLZEN
# 077
MPN: 95900718
NUSS
# 078
MPN: 104189
BOLZEN
aus £27,43
aus £27,43
Dieses Teil ersetzt die Teilenummer 95565 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 079
MPN: 524500
PLATTE
Gültig von N. 02456 bis N. 05066
# 080
MPN: 10275011
Stecker
Dopo esaurim. N. F10275040
aus £1,14
aus £1,14
Dieses Teil ersetzt die Teilenummer 10275001 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 080
MPN: 10275011
Stecker
aus £1,14
aus £1,14
Dieses Teil ersetzt die Teilenummer 10275001 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
-part-diagram-003.webp "FERRARI 246 DINO (1975) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-004.webp "FERRARI 246 DINO (1975) SCHWUNGRAD UND ZWISCHENGETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-005.webp "FERRARI 246 DINO (1975) ZEITSTEUERUNG TEILEDIAGRAMM")
-part-diagram-006.webp "FERRARI 246 DINO (1975) ZEITLICHE KOORDINIERUNG TEILEDIAGRAMM")
-part-diagram-007.webp "FERRARI 246 DINO (1975) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-008.webp "FERRARI 246 DINO (1975) LUFTFILTER UND VERTEILER TEILEDIAGRAMM")
-part-diagram-009.webp "FERRARI 246 DINO (1975) WEBER-VERGASER (40 DCNF-13) TEILEDIAGRAMM")
-part-diagram-010.webp "FERRARI 246 DINO (1975) DROSSELKLAPPENSTEUERUNG TEILEDIAGRAMM")
-part-diagram-011.webp "FERRARI 246 DINO (1975) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-012.webp "FERRARI 246 DINO (1975) MONTAGE DER AUSPUFFROHRE TEILEDIAGRAMM")
-part-diagram-013.webp "FERRARI 246 DINO (1975) MOTORSCHMIERUNG TEILEDIAGRAMM")
-part-diagram-014.webp "FERRARI 246 DINO (1975) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-015.webp "FERRARI 246 DINO (1975) WASSERPUMPE UND ROHRE TEILEDIAGRAMM")
-part-diagram-016.webp "FERRARI 246 DINO (1975) PEDALBRETT – KUPPLUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-017.webp "FERRARI 246 DINO (1975) AUSKUPPELN TEILEDIAGRAMM")
-part-diagram-018.webp "FERRARI 246 DINO (1975) KUPPLUNGSEINHEIT UND ABDECKUNG TEILEDIAGRAMM")
-part-diagram-019.webp "FERRARI 246 DINO (1975) GETRIEBEÜBERTRAGUNG TEILEDIAGRAMM")
-part-diagram-020.webp "FERRARI 246 DINO (1975) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-021.webp "FERRARI 246 DINO (1975) WELLENGETRIEBE LEGEN TEILEDIAGRAMM")
-part-diagram-022.webp "FERRARI 246 DINO (1975) ÄUßERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-023.webp "FERRARI 246 DINO (1975) INNERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-024.webp "FERRARI 246 DINO (1975) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-part-diagram-025.webp "FERRARI 246 DINO (1975) BREMSHYDRAULIKSYSTEM TEILEDIAGRAMM")
-part-diagram-026.webp "FERRARI 246 DINO (1975) BREMSHYDRAULIKSYSTEM AUF RÄDERN TEILEDIAGRAMM")
-part-diagram-027.webp "FERRARI 246 DINO (1975) BREMSSÄTTEL FÜR VORDER- UND HINTERRADBREMSE SOWIE HANDBREMSE TEILEDIAGRAMM")
-part-diagram-028.webp "FERRARI 246 DINO (1975) HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-029.webp "FERRARI 246 DINO (1975) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-030.webp "FERRARI 246 DINO (1975) LENKGETRIEBE UND LENKGESTÄNGE TEILEDIAGRAMM")
-part-diagram-031.webp "FERRARI 246 DINO (1975) VORDERRADAUFHÄNGUNG – STOßDÄMPFER TEILEDIAGRAMM")
-part-diagram-032.webp "FERRARI 246 DINO (1975) VORDERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-033.webp "FERRARI 246 DINO (1975) HINTERRADAUFHÄNGUNG – STOßDÄMPFER TEILEDIAGRAMM")
-part-diagram-034.webp "FERRARI 246 DINO (1975) HINTERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-035.webp "FERRARI 246 DINO (1975) RÄDER TEILEDIAGRAMM")
-part-diagram-036.webp "FERRARI 246 DINO (1975) MOTORZÜNDUNG TEILEDIAGRAMM")
-part-diagram-037.webp "FERRARI 246 DINO (1975) STROMERZEUGUNGSSYSTEM – ANLASSER TEILEDIAGRAMM")
-part-diagram-038.webp "FERRARI 246 DINO (1975) WERKZEUG - KIT TEILEDIAGRAMM")
-part-diagram-039.webp "FERRARI 246 DINO (1975) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-040.webp "FERRARI 246 DINO (1975) KLIMAANLAGE UND ANDERE TEILE TEILEDIAGRAMM")
-part-diagram-041.webp "FERRARI 246 DINO (1975) DROSSELKLAPPENSTEUERUNG (VARIANTEN FÜR RHD-VERSIONEN) TEILEDIAGRAMM")
-part-diagram-042.webp "FERRARI 246 DINO (1975) PEDALBRETT – KUPPLUNGSSTEUERUNG (VARIANTEN FÜR RHD-VERSIONEN) TEILEDIAGRAMM")
-part-diagram-043.webp "FERRARI 246 DINO (1975) BREMSHYDRAULIKSYSTEM (VARIANTEN FÜR RHD-VERSIONEN) TEILEDIAGRAMM")
-part-diagram-044.webp "FERRARI 246 DINO (1975) LUFTPUMPE UND LICHTMASCHINE TEILEDIAGRAMM")
-part-diagram-045.webp "FERRARI 246 DINO (1975) UMSCHALTVENTIL UND ROHRE (VARIANTEN FÜR USA-VERSIONEN) TEILEDIAGRAMM")
-part-diagram-046.webp "FERRARI 246 DINO (1975) FAST-IDLE-GERÄT (VARIANTEN FÜR USA-VERSIONEN) TEILEDIAGRAMM")
-part-diagram-047.webp "FERRARI 246 DINO (1975) ABGASANLAGE (VARIANTEN FÜR USA-VERSIONEN) TEILEDIAGRAMM")
-part-diagram-048.webp "FERRARI 246 DINO (1975) LUFTFILTER MIT ANT-SMOG-GERÄT (VARIANTEN FÜR USA-VERSIONEN) TEILEDIAGRAMM")
-part-diagram-049.webp "FERRARI 246 DINO (1975) KRAFTSTOFFSYSTEM (VARIANTEN FÜR USA-VERSIONEN) TEILEDIAGRAMM")
-part-diagram-050.webp "FERRARI 246 DINO (1975) BREMSHYDRAULIKSYSTEM AUF RÄDERN (VARIANTEN FÜR USA-VERSIONEN) TEILEDIAGRAMM")
-part-diagram-051.webp "FERRARI 246 DINO (1975) LENKSTEUERUNG, MOTORZÜNDUNG UND ÄUßERE GETRIEBESTEUERUNG (VARIANTEN FÜR USA-VERSIONEN) TEILEDIAGRAMM")
-part-diagram-101.webp "FERRARI 246 DINO (1975) KAROSSERIE TEILEDIAGRAMM")
-part-diagram-102.webp "FERRARI 246 DINO (1975) KAROSSERIE – ÄUßERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-103.webp "FERRARI 246 DINO (1975) KÖRPERSCHALE – INNERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-104.webp "FERRARI 246 DINO (1975) KÖRPERSCHALE – INNERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-105.webp "FERRARI 246 DINO (1975) KÖRPERSCHALE – INNERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-106.webp "FERRARI 246 DINO (1975) DECKEL DES VORDERFACHS TEILEDIAGRAMM")
-part-diagram-107.webp "FERRARI 246 DINO (1975) MOTORRAUMDECKEL UND TEPPICHBODEN TEILEDIAGRAMM")
-part-diagram-108.webp "FERRARI 246 DINO (1975) GEPÄCKRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-109.webp "FERRARI 246 DINO (1975) TÜREN TEILEDIAGRAMM")
-part-diagram-110.webp "FERRARI 246 DINO (1975) STOßSTANGEN UND ZIERLEISTEN TEILEDIAGRAMM")
-part-diagram-111.webp "FERRARI 246 DINO (1975) GLÄSER TEILEDIAGRAMM")
-part-diagram-112.webp "FERRARI 246 DINO (1975) INNENVERKLEIDUNGEN UND ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-113.webp "FERRARI 246 DINO (1975) INNENVERKLEIDUNGEN UND SITZE TEILEDIAGRAMM")
-part-diagram-114.webp "FERRARI 246 DINO (1975) TEPPICHBODEN TEILEDIAGRAMM")
-part-diagram-115.webp "FERRARI 246 DINO (1975) INSTRUMENTE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-116.webp "FERRARI 246 DINO (1975) SICHERUNGEN UND RELAIS TEILEDIAGRAMM")
-part-diagram-117.webp "FERRARI 246 DINO (1975) BELEUCHTUNG TEILEDIAGRAMM")
-part-diagram-118.webp "FERRARI 246 DINO (1975) SCHEIBENWISCHER, SCHEIBE UND HUPE TEILEDIAGRAMM")
-part-diagram-119.webp "FERRARI 246 DINO (1975) HEIZSYSTEM TEILEDIAGRAMM")
-part-diagram-001.webp "FERRARI 246 DINO (1975) KURBELGEHÄUSE UND ZYLINDERKÖPFE TEILEDIAGRAMM")
