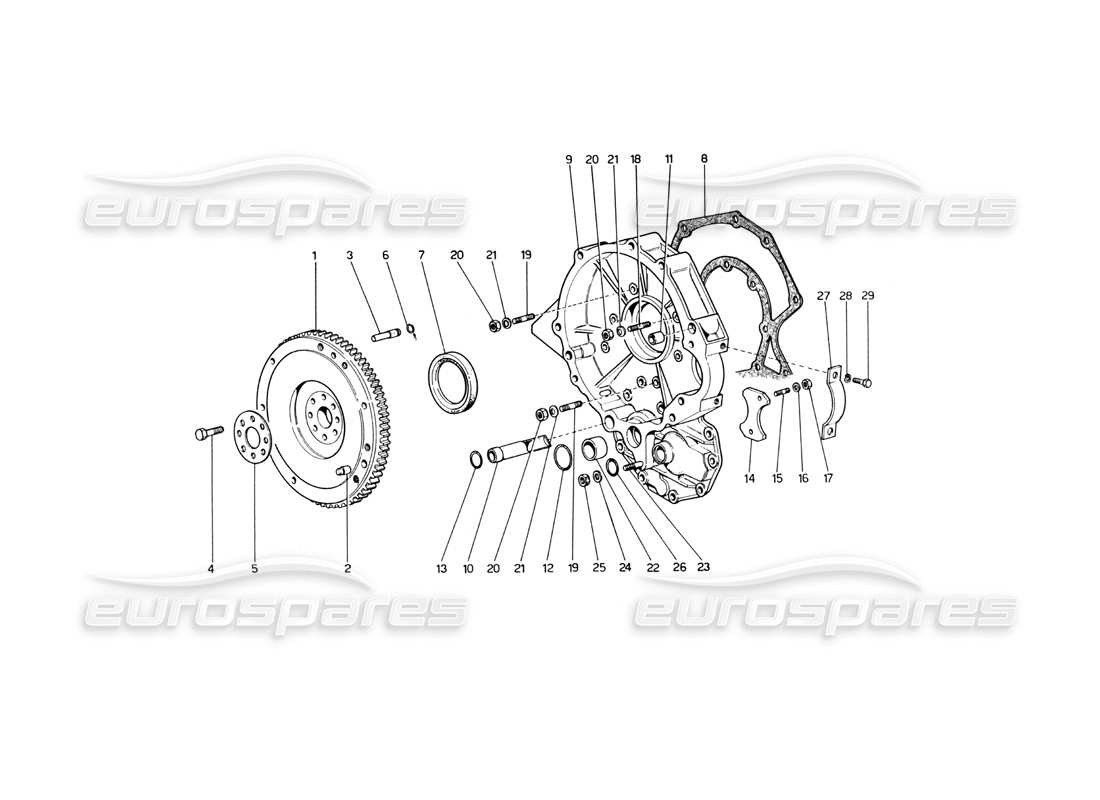

004 - Schwungrad und Zwischengetriebegehäuse
Ferrari 246 Dino (1975) Flywheel and Intermediate Gearbox Housing Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 12721
SCHWUNGRAD
Gilt nur für Kupplung N. 607E-500802
aus £2.293,80
aus £2.293,80
# 001
MPN: 12821
SCHWUNGRAD
Gilt nur für Kupplung N. 607E-500828
aus £2.468,73
aus £2.468,73
# 002
MPN: 500644
DÜBEL
aus £28,90
aus £28,90
# 003
MPN: 12831
Dübelstift
Gilt nur für Kupplung N. 607E-500802
aus £12,70
aus £12,70
# 004
MPN: 201755
BOLZEN
aus £1,16
aus £1,16
Dieses Teil ersetzt die Teilenummer 103875
Alternative (#70001612) KUPPLUNGSSATZ (F1) Genuine Ferrari Teil – Neu auf Lager
Möglicherweise ist ein Austausch der Lagersensorhalterung erforderlich – Teilenummer: 950760
Möglicherweise ist ein Austausch der Lagersensorhalterung erforderlich – Teilenummer: 950760
# 005
MPN: 103876
Scheibe
aus £4,46
aus £4,46
Dieses Teil ersetzt die Teilenummer 12833
Alternative (#70001612) KUPPLUNGSSATZ (F1) Genuine Ferrari Teil – Neu auf Lager
Möglicherweise ist ein Austausch der Lagersensorhalterung erforderlich – Teilenummer: 950760
Möglicherweise ist ein Austausch der Lagersensorhalterung erforderlich – Teilenummer: 950760
# 006
MPN: 13400576
SEEGER-RING
Gilt nur für Kupplung N. 607E-500802
# 007
MPN: 200323
Hintere Hauptöldichtung
aus £24,95
aus £24,95
Dieses Teil ersetzt die Teilenummer 106244 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
Alternative (#139885) MOTORDICHTUNGSSATZ Genuine Ferrari Teil – Neu (bestellen)
Inklusive Kopfdichtungen und Ölabstreifringen
Inklusive Kopfdichtungen und Ölabstreifringen
# 007

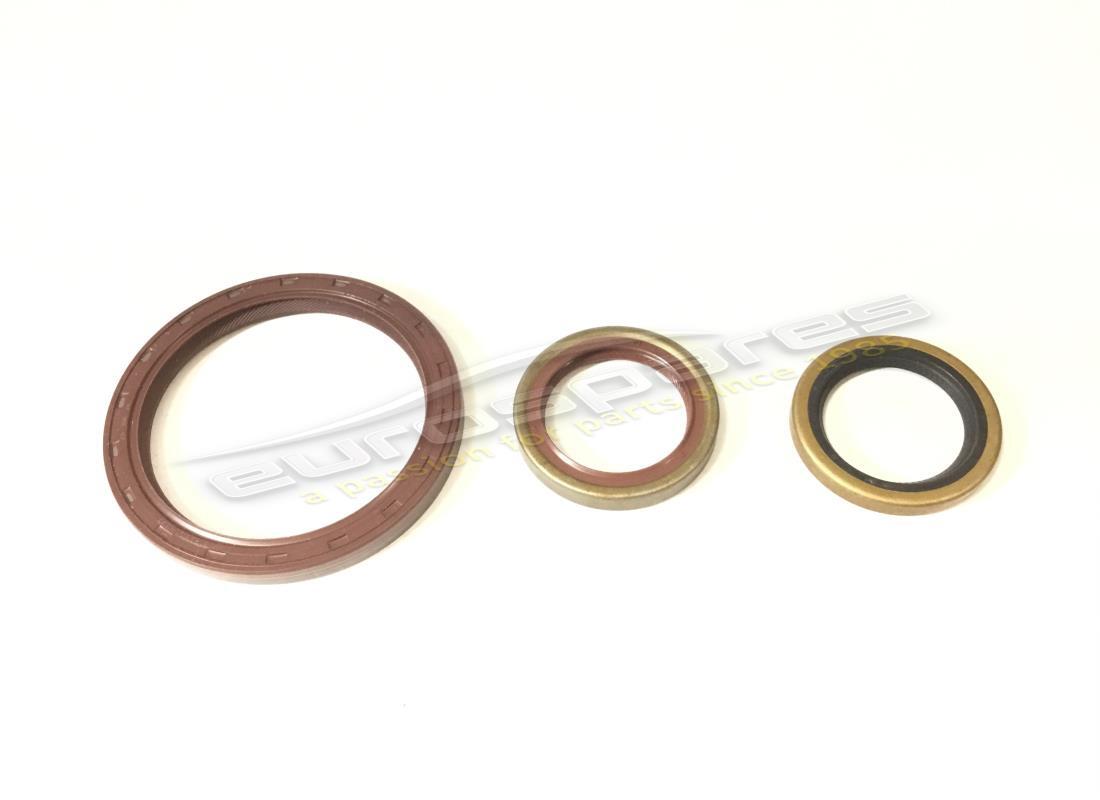

MPN: OILK246
MOTORÖLDICHTUNGSSATZ
Das Original-Öldichtungsset besteht aus: x1 200323 / x1 40000210 / x1 40001080
# 008
MPN: 500729
Dichtung
aus £52,94
aus £52,94
Dieses Teil ersetzt die Teilenummer 147815
# 009
MPN: 500714
ZWISCHENGEHÄUSE
Gültig bis N 02764
# 009
MPN: 500786
ZWISCHENGEHÄUSE
Gültig ab N. 02766
aus £9.213,09
aus £9.213,09
# 010
MPN: 500726
ROHRÖLPASSAGE
aus £55,20
aus £55,20
# 011
MPN: 500725
KUPPLUNGSZENTRIERUNG GRIN
aus £19,90
aus £19,90
# 012
MPN: 104756
DICHTUNGSRING
aus £6,33
aus £6,33

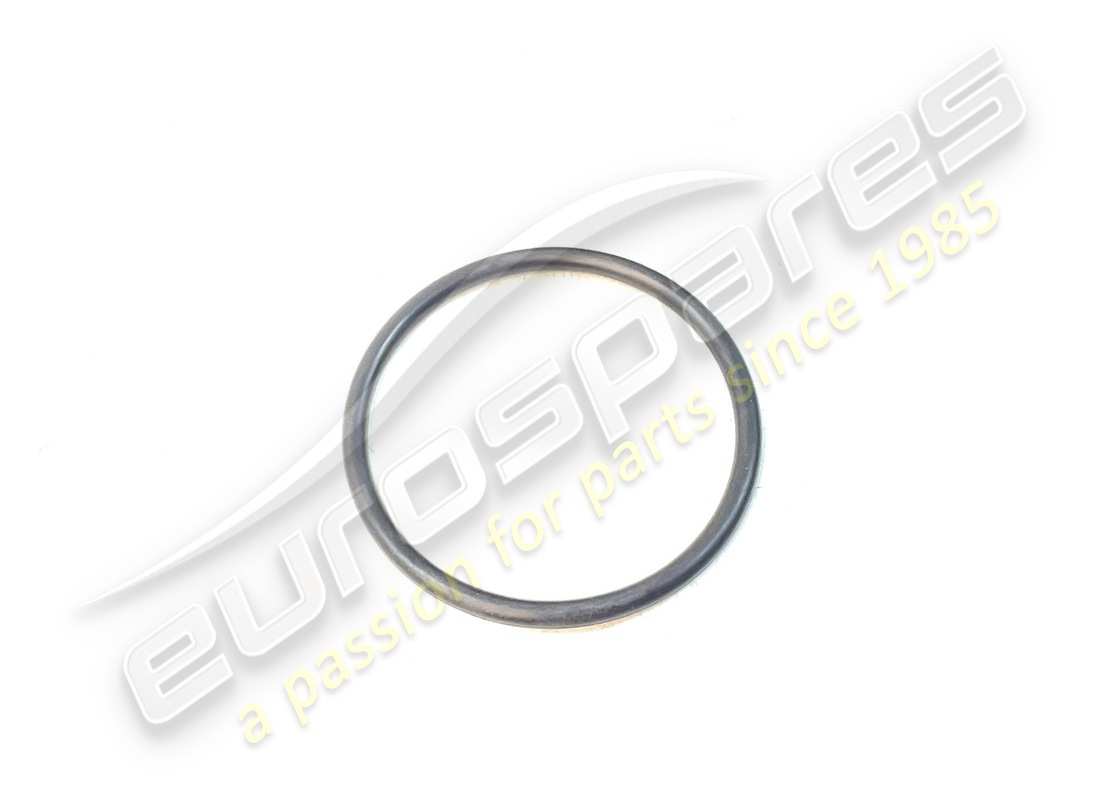

# 013
MPN: 103775
SIEGELRING
aus £1,79
aus £1,79
# 014
MPN: 104200
PLATTE
aus £19,61
aus £19,61
Dieses Teil ersetzt die Teilenummer 523979
# 015
MPN: 11500120
GEWINDEBOLZEN
Ersetzung
Ersetzung
# 016
MPN: 10516470
Scheibe
Ersetzung
Ersetzung
# 017
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210, die wir auf Lager haben
# 018
MPN: 11500620
KURZER GEWINDEBOLZEN
Ersetzung
Ersetzung
# 019
MPN: 11500810
LANGER GEWINDEBOLZEN
aus £10,76
aus £10,76
# 020
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210, die wir auf Lager haben
# 021
MPN: 11197774
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 500747
BUSCH
aus £29,81
aus £29,81
# 023
MPN: 13517020
GEWINDEBOLZEN
# 024
MPN: 11198074
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 11198071, die wir auf Lager haben - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 16100814
NUSS
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 16100811 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 026
MPN: 104214
SIEGELRING
aus £2,57
aus £2,57
# 027
MPN: 500746
PLATTE
aus £12,09
aus £12,09
# 028
MPN: 127496
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
Alternative (#EAP1469019) Ferrari 575 LHD-Umrüstsatz für manuelles Fahren Eurospares Zugelassenes Teil – Neu (bestellen)
Einige F1 Teile müssen modifiziert werden, damit sie passen.
Einige F1 Teile müssen modifiziert werden, damit sie passen.
# 029
MPN: 16043021
BOLZEN
aus £0,47
aus £0,47
