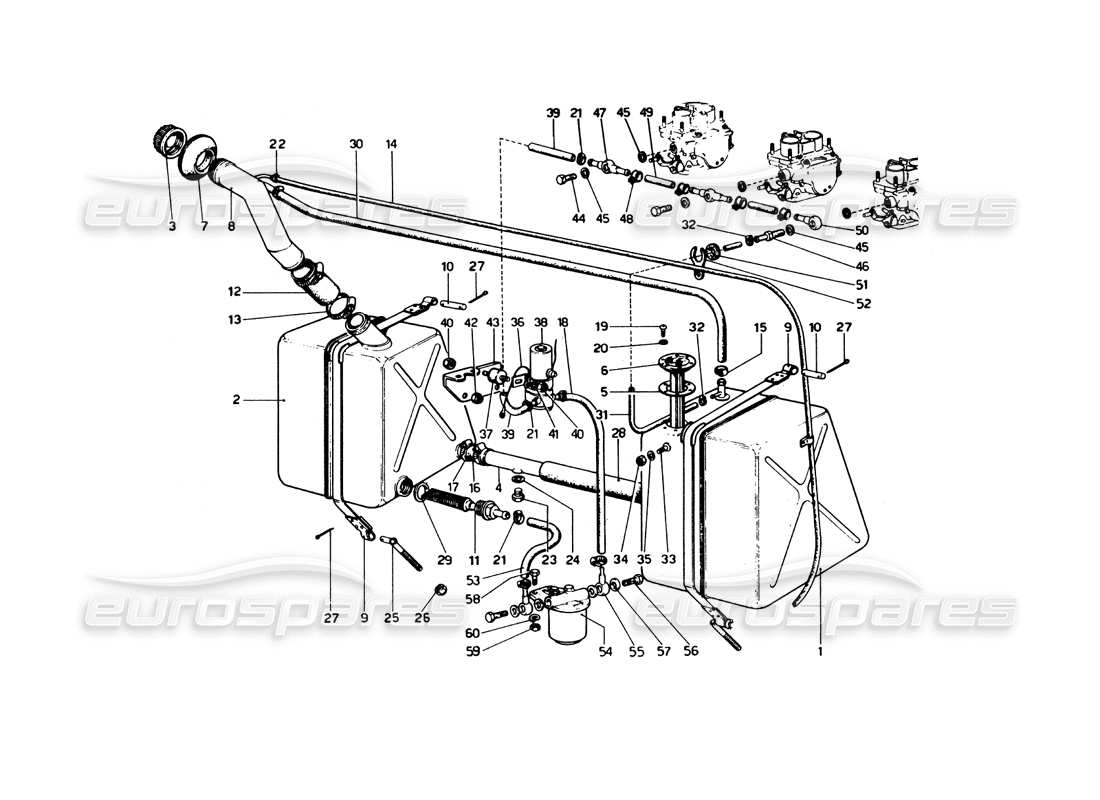

007 - Kraftstoffsystem
Ferrari 246 Dino (1975) Fuel System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 820882

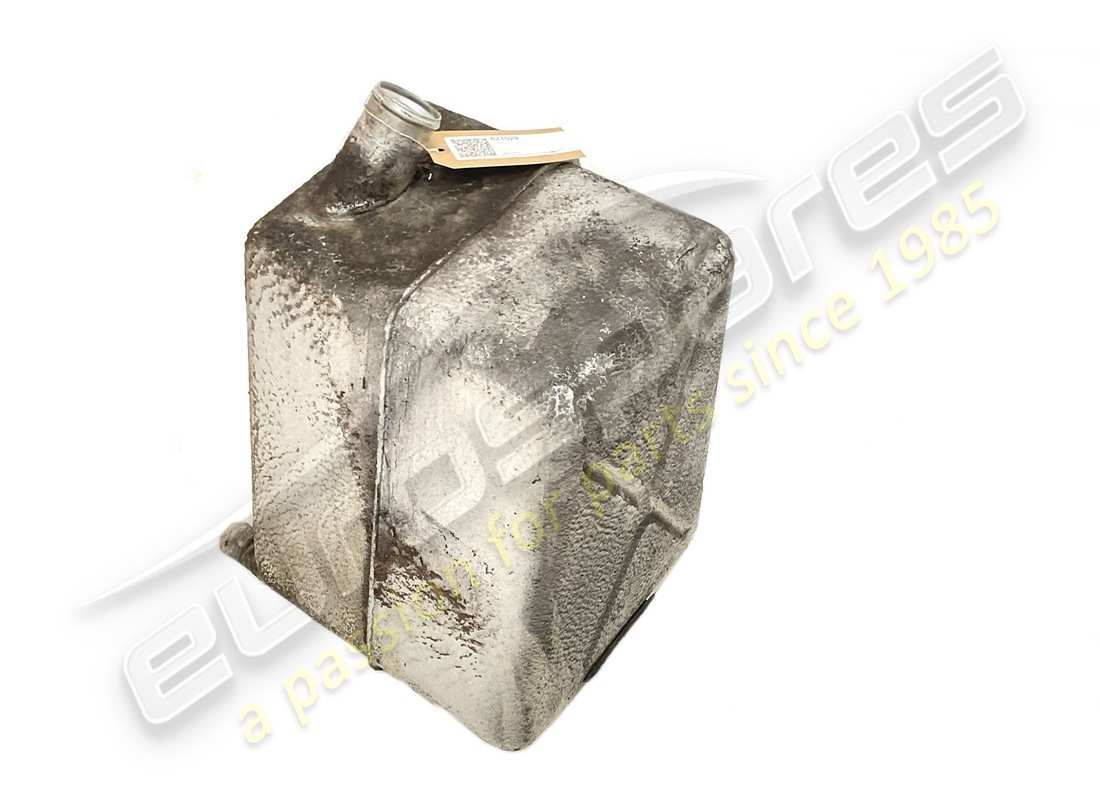

RECHTER KRAFTSTOFFTANK
aus £2.094,75
aus £2.094,75
# 001
MPN: 821028

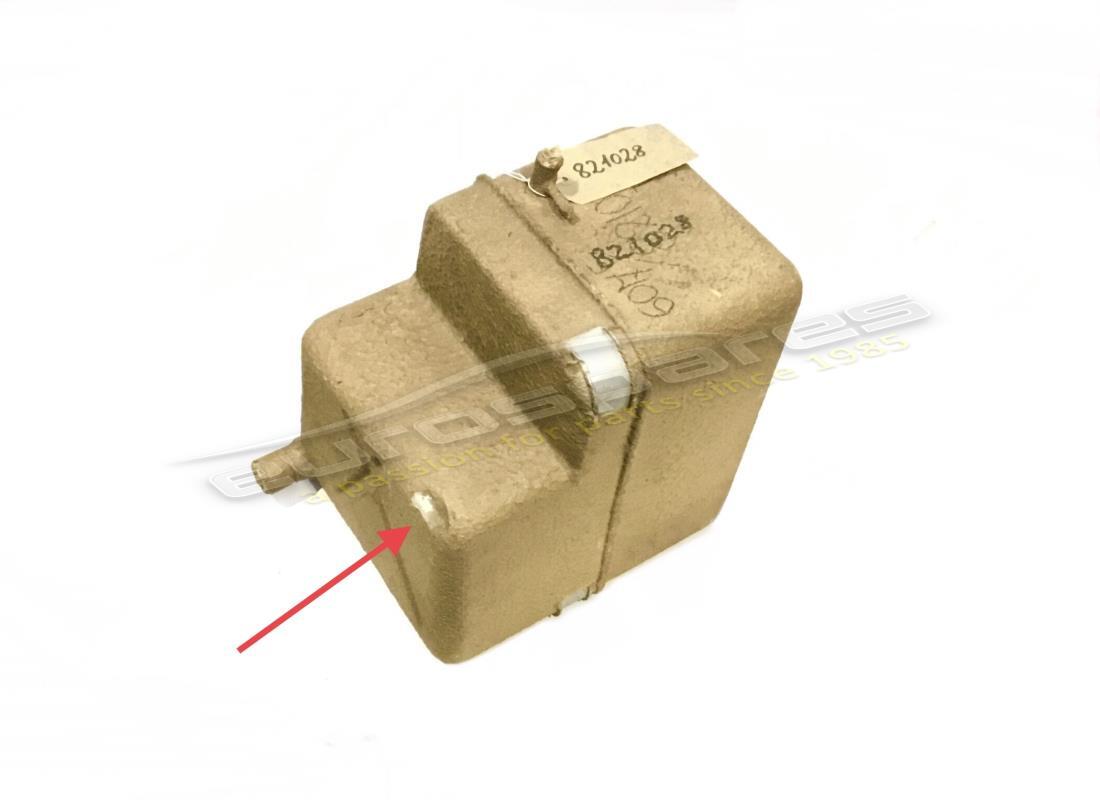

RECHTER KRAFTSTOFFTANK – AC-VERSION
aus £2.415,00
aus £2.415,00
# 002
MPN: 821029

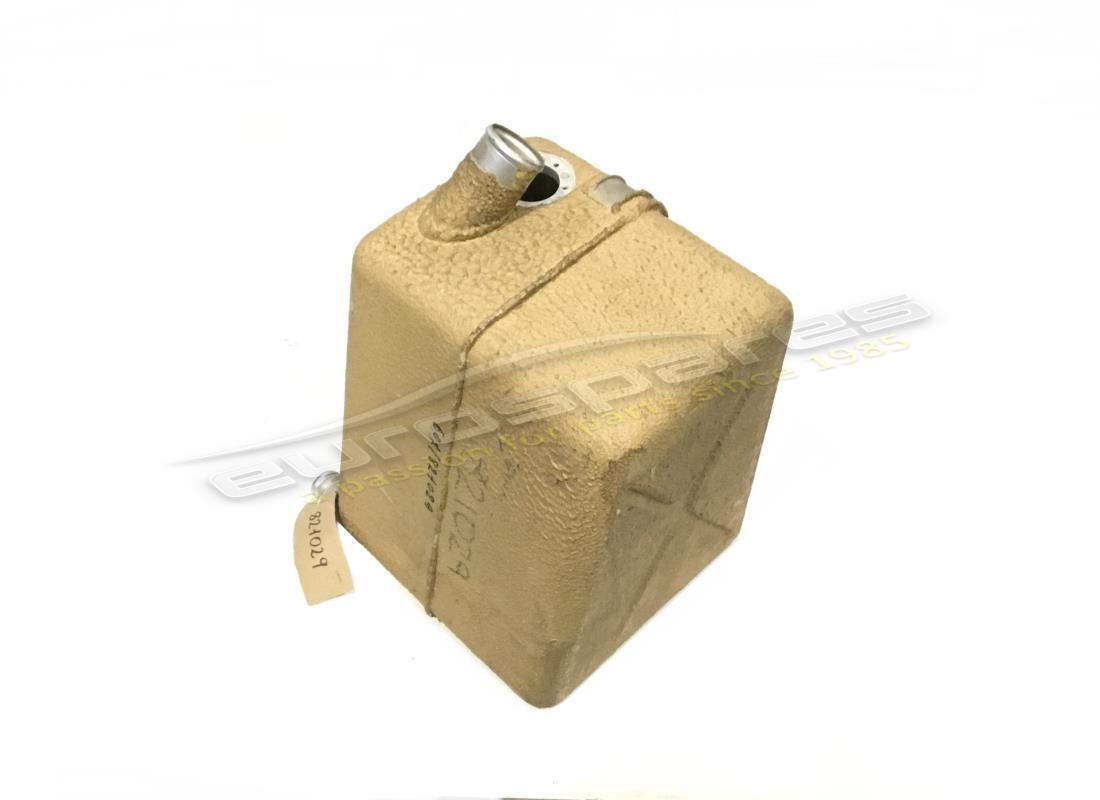

Linker Kraftstofftank – Klimaanlage
aus £2.573,42
aus £2.573,42
# 004
MPN: 820730
TANKVERBINDUNGSROHR
aus £95,00
aus £95,00
# 005
MPN: 101462
Dichtung
aus £13,92
aus £13,92
Dieses Teil ersetzt die Teilenummer 820925 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: MC3701/100

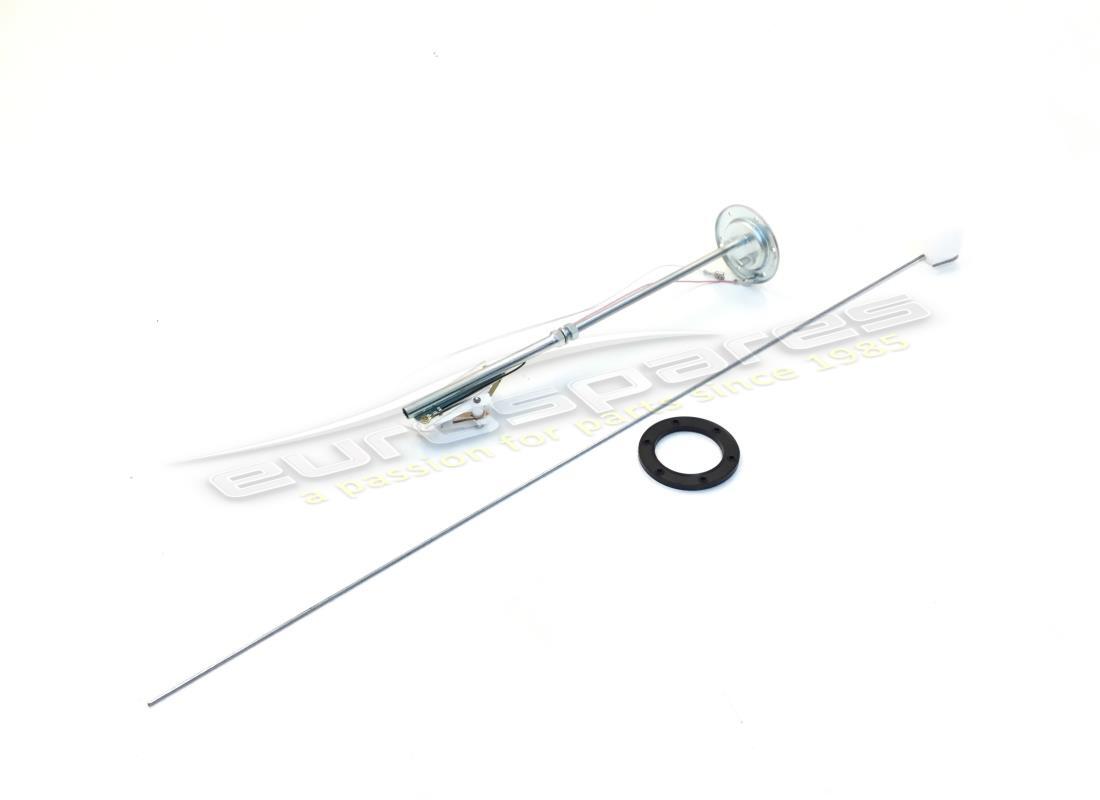

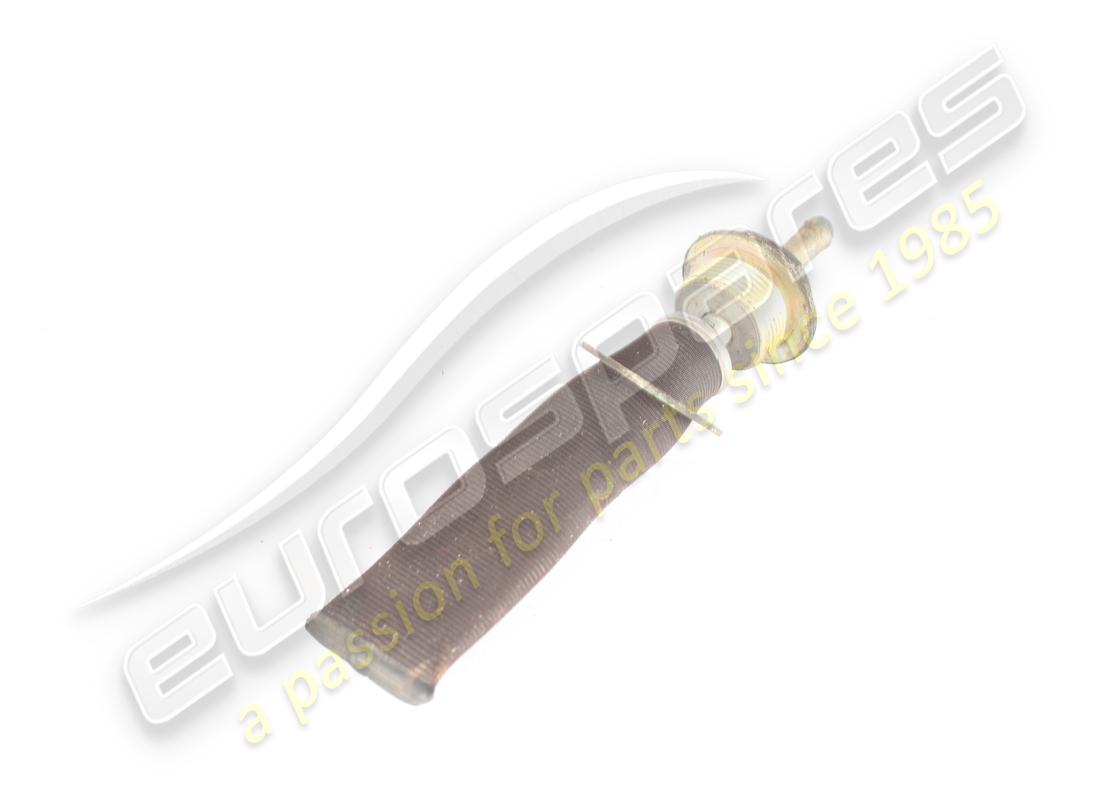

KRAFTSTOFFTANK-FÜLLSTANDSENDER (UNIVERSAL)
aus £83,95
aus £83,95
Dieses Teil ersetzt die Teilenummer 108644 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 101465

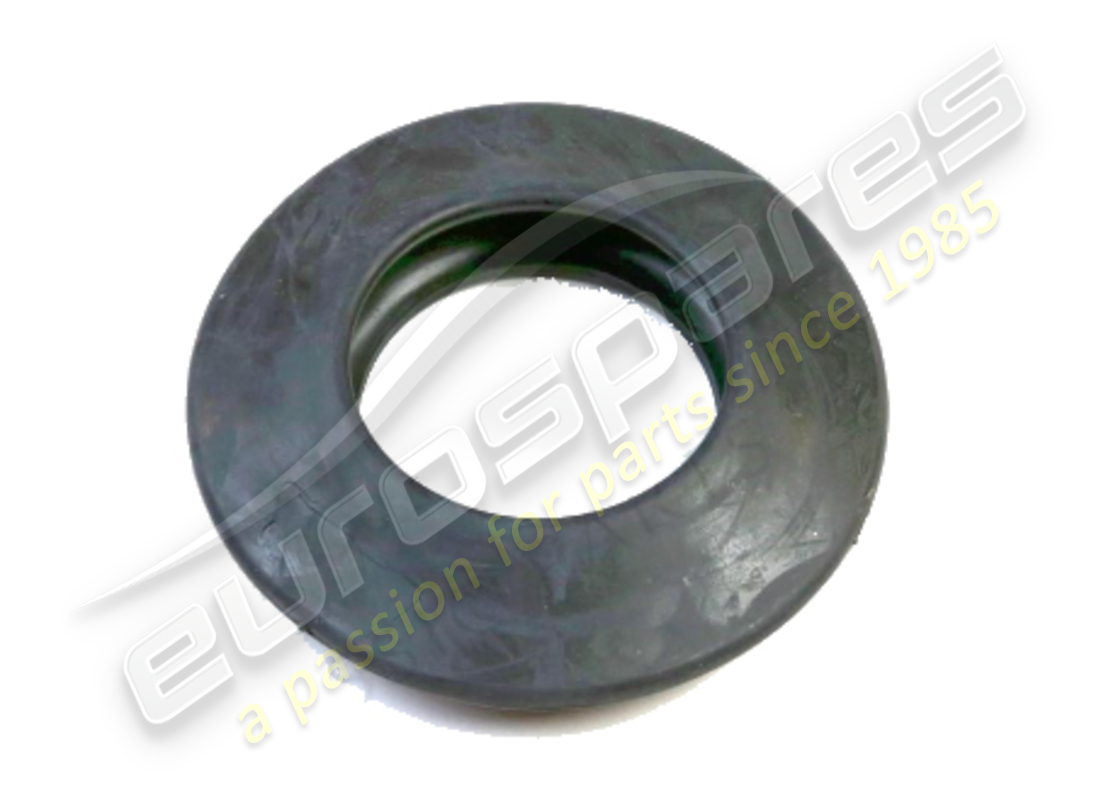

RING
aus £49,35
aus £49,35
Dieses Teil ersetzt die Teilenummer 241-20-600-00 - und 7 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 820860

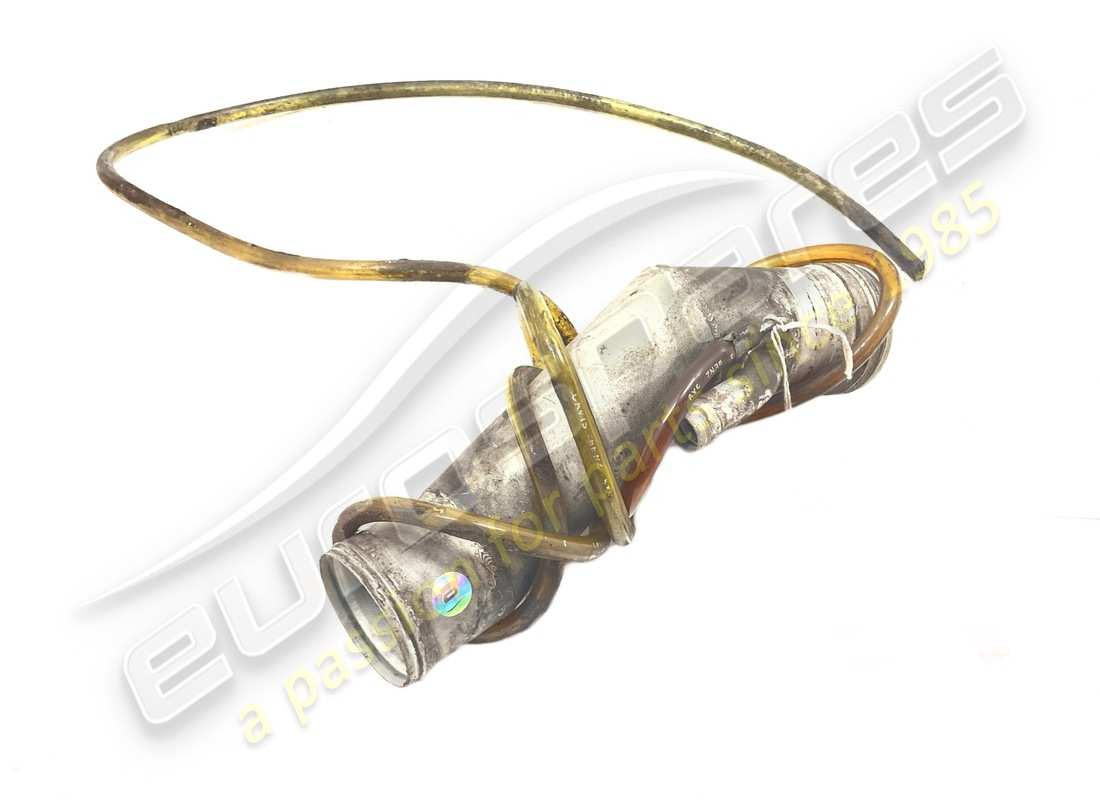

KRAFTSTOFFEINLASSSCHLAUCH
aus £933,30
aus £933,30
# 009
MPN: 820885
GEMEINSAM
Für Berlina gilt es bis N. 05334 und für Spyder ab N. 05336
aus £134,69
aus £134,69
# 009
MPN: 821364
GEMEINSAM
Solo für Spyder bis N. 05334
Ersetzung
Ersetzung
# 009
MPN: 821529

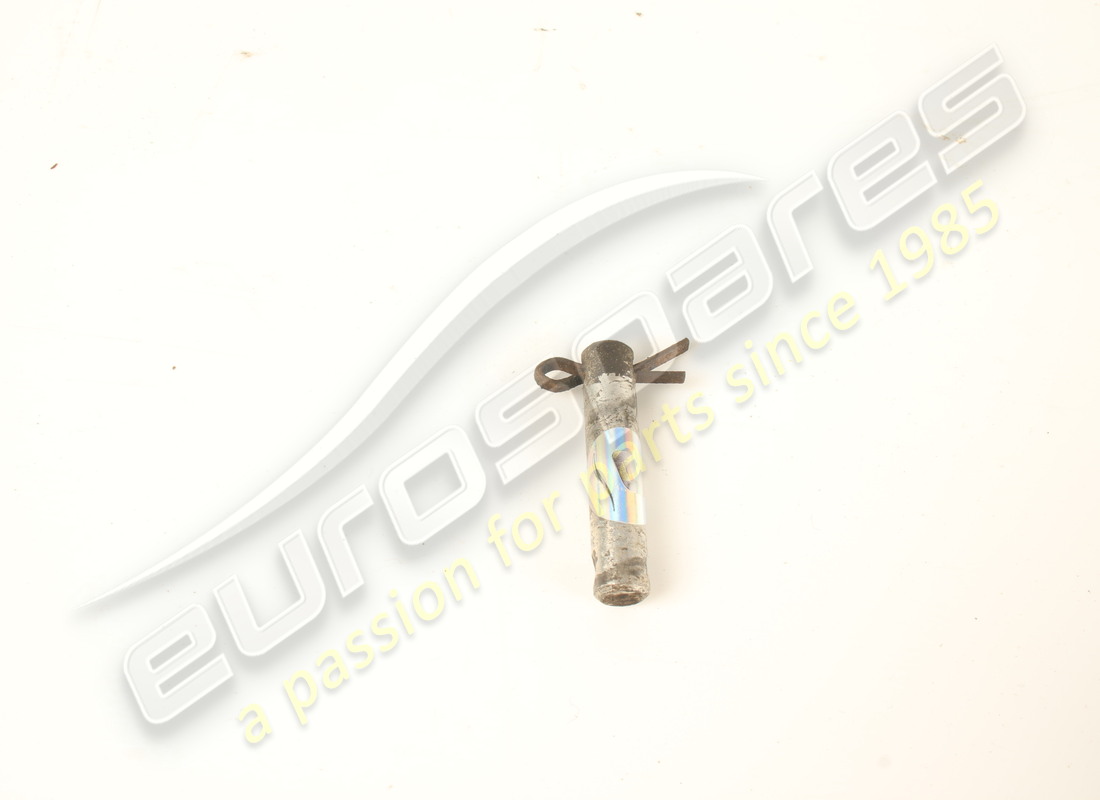

VERBINDUNG MIT STIFT
Gültig nur für Berlina ab Nr. 05336
# 010
MPN: 820888
PIVOT
# 011
MPN: 102600
Filter
aus £296,04
aus £296,04
Dieses Teil ersetzt die Teilenummer 820960 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 104528
Filter
aus £409,94
aus £409,94
Dieses Teil ersetzt die Teilenummer 821360
# 012
MPN: 95458
ÄRMEL
aus £48,35
aus £48,35
# 013
MPN: 95028
JUBILÄUMSCLIP
# 014
MPN: 821179
ROHR (MT 3)
Ersetzung
Ersetzung
# 015
MPN: 13000390
JUBILÄUMSCLIP
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 114277
ÄRMEL
aus £31,14
aus £31,14
Dieses Teil ersetzt die Teilenummer 101468 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 12173090
JUBILÄUMSCLIP
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 105672
# 018
MPN: 821086
ROHR
aus £7,23
aus £7,23
# 019
MPN: 10374911
SCHRAUBEN
Gültig ab N. 04832
aus £0,47
aus £0,47
# 019
MPN: OEB4VR-4x10
SCHRAUBEN
Gültig bis N. 04830
# 020
MPN: 11195370
Scheibe
aus £0,47
aus £0,47
# 021
MPN: 104879
JUBILÄUMSCLIP
Ersetzung
Ersetzung
# 022
MPN: SH74/105
JUBILÄUMSCLIP
# 023
MPN: 10300771
KRAFTSTOFFABLASSSCHRAUBE
aus £0,58
aus £0,58
# 023
MPN: 103974
Stecker
aus £28,34
aus £28,34
Dieses Teil ersetzt die Teilenummer 101477 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: 101478

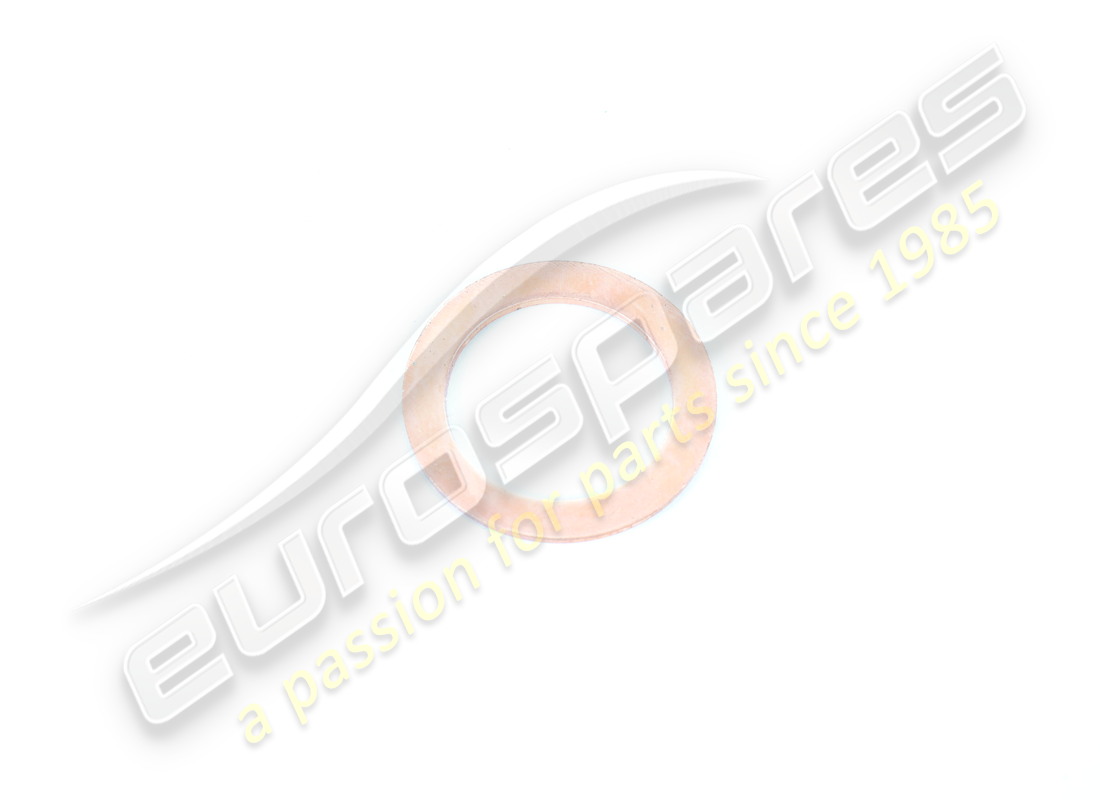

Dichtung
aus £1,18
aus £1,18
Dieses Teil ersetzt die Teilenummer 95109
# 025
MPN: 127529
SPURSTANGE MIT GEWINDE
aus £129,77
aus £129,77
Dieses Teil ersetzt die Teilenummer 12311271 - und 15 mehr. Klicken Sie hier, um Details anzuzeigen
# 026
MPN: 104030
SELBSTVERRIEGELUNGSMUTTER
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16104125
# 027
MPN: 10796440
SPLIT PIN
aus £18,35
aus £18,35
Dieses Teil ersetzt die Teilenummer 10796401 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 028
MPN: 95547

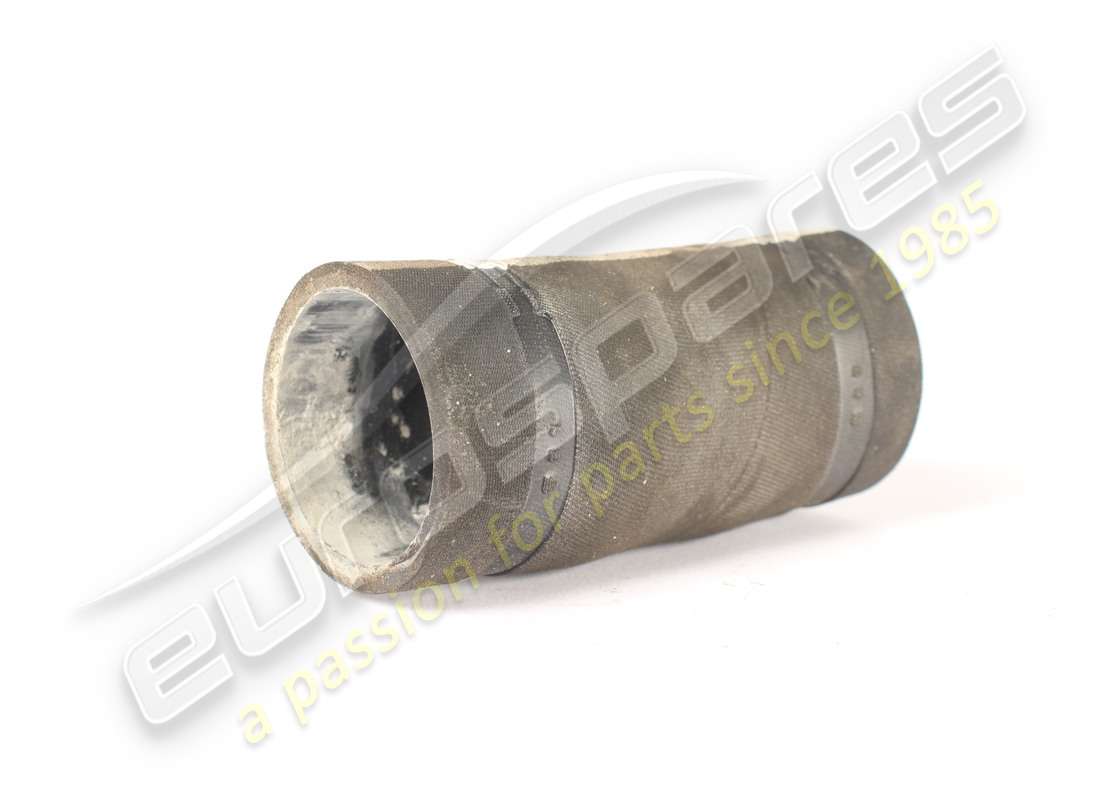

Schlauch
aus £34,55
aus £34,55
# 029
MPN: 102645
Dichtung
Dopo esaur. N. F 10296260
aus £3,97
aus £3,97
Dieses Teil ersetzt die Teilenummer 104283 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
Alternative (#139885) MOTORDICHTUNGSSATZ Genuine Ferrari Teil – Neu (bestellen)
Inklusive Kopfdichtungen und Ölabstreifringen
Inklusive Kopfdichtungen und Ölabstreifringen
# 029
MPN: 10296260
Dichtung
Gültig bis ausverkauft
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 94701
# 030
MPN: 821178
KRAFTSTOFF-ENTLÜFTUNGSROHR
Blau 15x22 – Verwenden Sie 103673
Ersetzung
Ersetzung
# 031
MPN: 102623
Schlauch
Gültig ab N. 03526
aus £12,85
aus £12,85
Dieses Teil ersetzt die Teilenummer 9181711
# 031
MPN: 821057
Schlauch
Gültig bis N. 03524
# 032
MPN: 102721
JUBILÄUMSCLIP
Ersetzung
Ersetzung
# 033
MPN: 95313
GEWINDEBOLZEN
# 034
MPN: 101948
NUSS
# 035
MPN: 12643701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12643704 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 036
MPN: 100248
KABEL
Dieses Teil ersetzt die Teilenummer 34403
# 037
MPN: 102947
UNTERSTÜTZUNG
aus £7,35
aus £7,35
Dieses Teil ersetzt die Teilenummer 102007 - und 14 mehr. Klicken Sie hier, um Details anzuzeigen
# 038
MPN: 100245

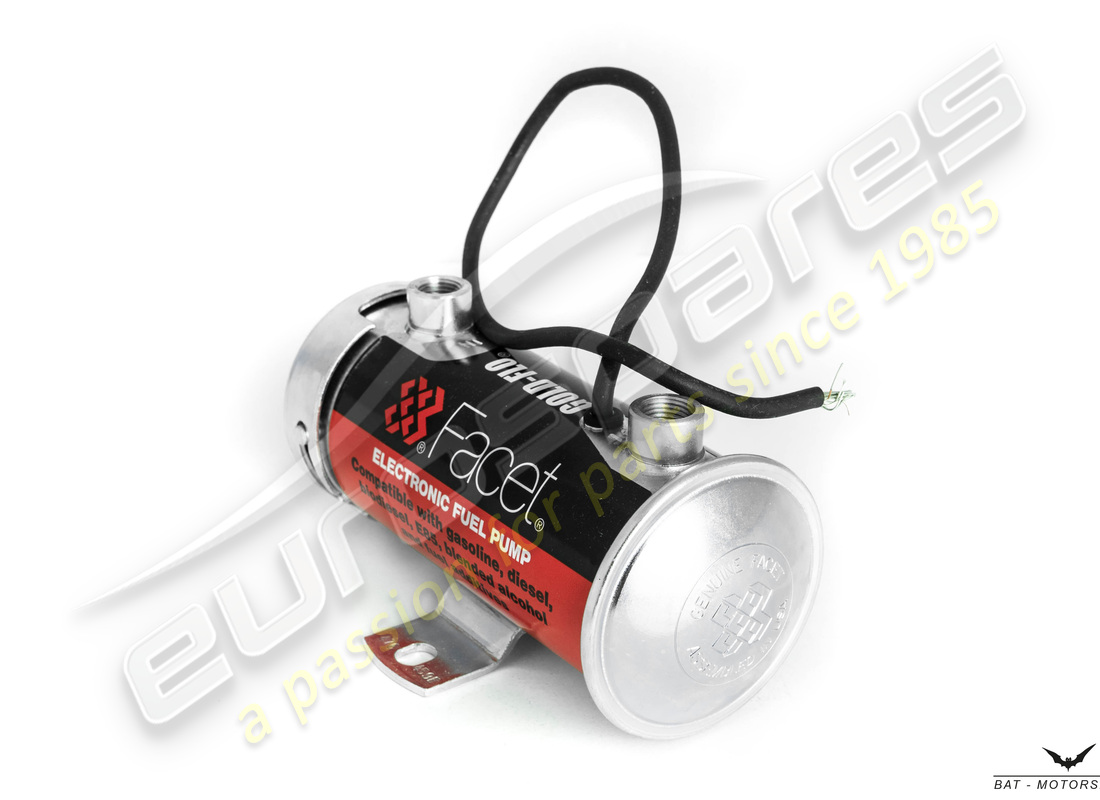

BENZINPUMPE
aus £252,00
aus £252,00
Dieses Teil ersetzt die Teilenummer 105454 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 039
MPN: 821088
Schlauch
Gültig bis N. 03676
# 039
MPN: 821363
Schlauch
Gültig ab N. 03678
# 040
MPN: 101948
SELBSTVERRIEGELUNGSMUTTER
# 041
MPN: 103044
Scheibe
aus £5,19
aus £5,19
# 042
MPN: 104030
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16104125
# 043
MPN: 100247
HALTERUNG / UNTERSTÜTZUNG
Gültig bis N. 03676
# 043
MPN: 622602
UNTERSTÜTZUNG
Gültig ab N. 03678
aus £105,00
aus £105,00
# 044
MPN: 10181711
UNION
aus £4,07
aus £4,07
# 045
MPN: 41530.001
Dichtung
aus £1,36
aus £1,36
Dieses Teil ersetzt die Teilenummer 10281285 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 046
MPN: 4229820
UNION
# 047
MPN: 4148774
RING
Ersetzung
Ersetzung
# 048
MPN: 10168590
JUBILÄUMSCLIP
Ersetzung
Ersetzung
# 049
MPN: 19053180
ÄRMEL
# 050
MPN: 4148775
RING
Ersetzung
Ersetzung
# 051
MPN: 350257
RING
Gültig ab N. 03162
# 052
MPN: 350258
HALTERUNG / UNTERSTÜTZUNG
Gültig ab N. 03162
# 053
MPN: 821362
Schlauch
Gültig ab N. 03678
aus £7,54
aus £7,54
# 054
MPN: 107486

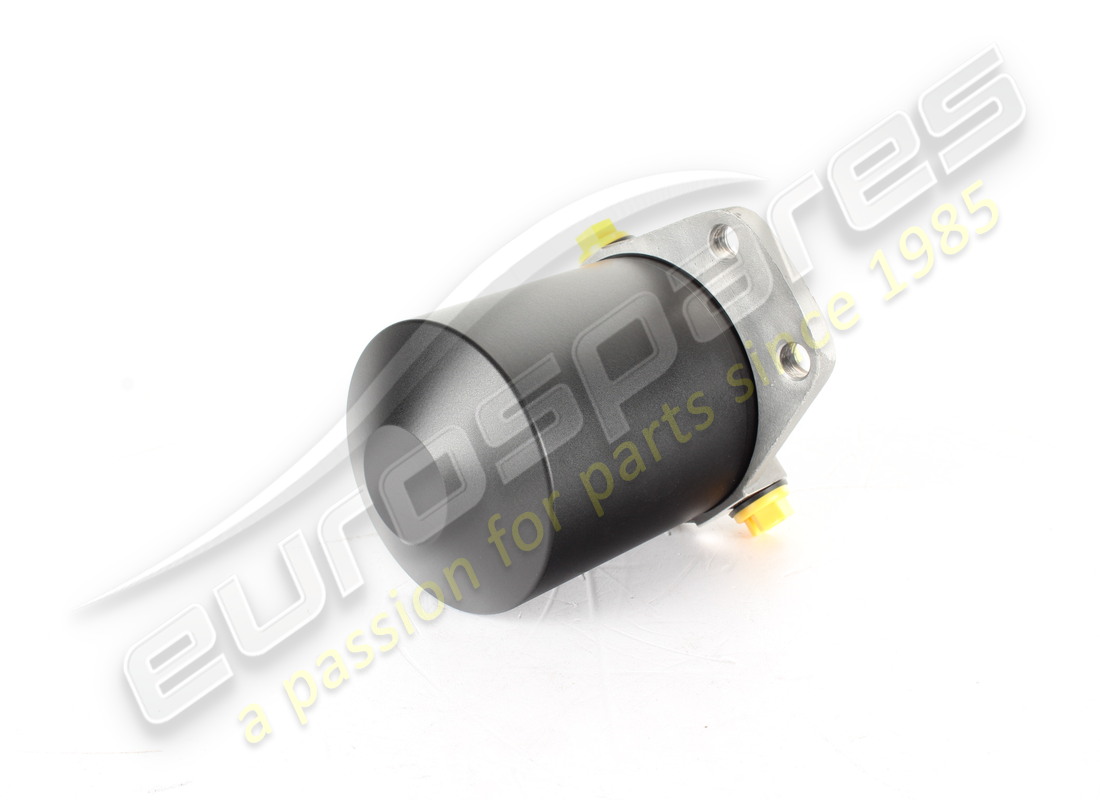

KRAFTSTOFFFILTERBAUGRUPPE
aus £396,84
aus £396,84
Dieses Teil ersetzt die Teilenummer 103401
# 054
MPN: 95180050

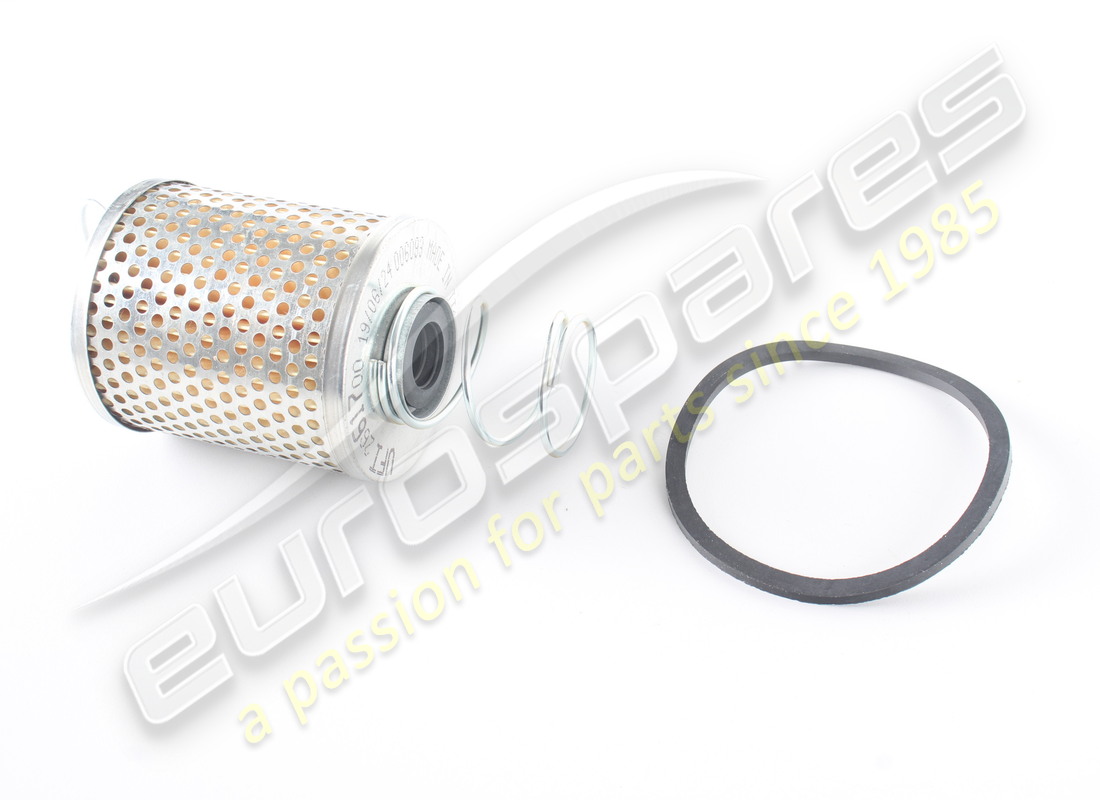

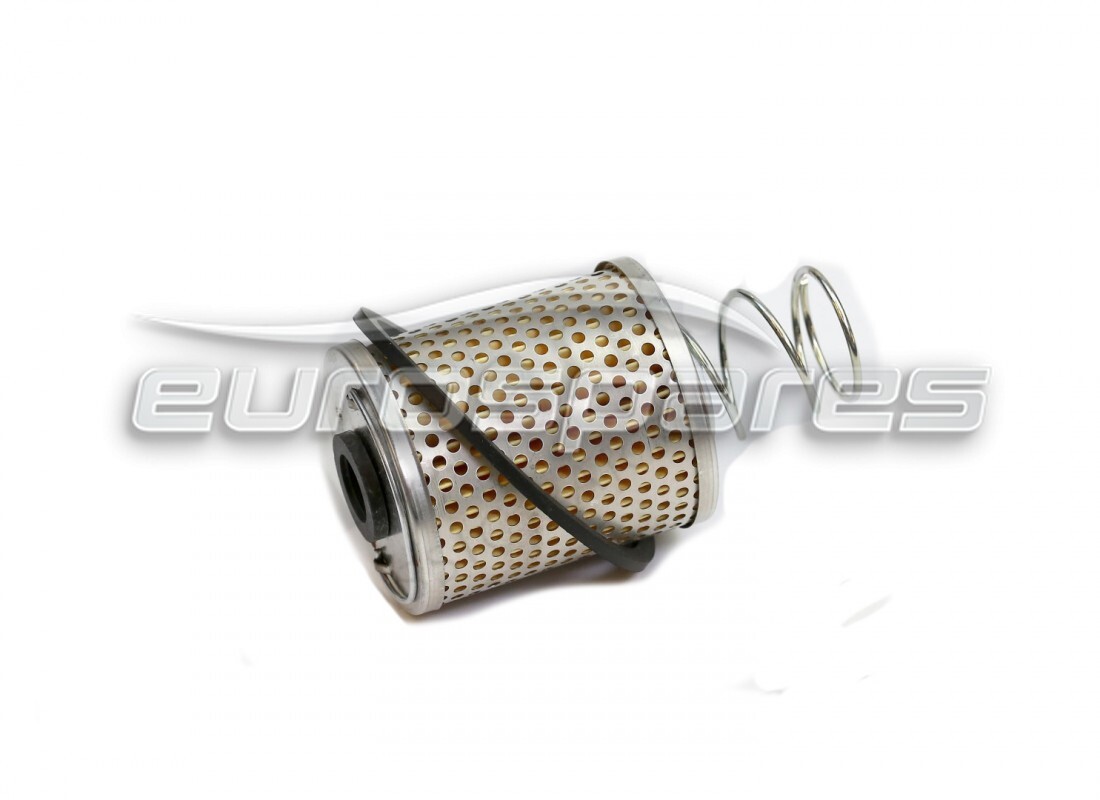

KRAFTSTOFFFILTERELEMENT
aus £22,20
aus £22,20
Dieses Teil ersetzt die Teilenummer 95180061 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 055
MPN: 105826
UNION
aus £125,00
aus £125,00
Dieses Teil ersetzt die Teilenummer 105824 - und 7 mehr. Klicken Sie hier, um Details anzuzeigen
# 056
MPN: 103402
UNION
Gültig ab N. 03678
aus £21,49
aus £21,49
Dieses Teil ersetzt die Teilenummer 95038 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 057
MPN: 103403
Dichtung
Gültig ab N. 03678
Ersetzung
Ersetzung
# 058
MPN: 15970721
BOLZEN
Gültig ab N. 03678
aus £0,53
aus £0,53
# 059
MPN: 12164711
NUSS
Gültig ab N. 03678
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12164712
# 060
MPN: 127497
Scheibe
Gültig ab N. 03678
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10516871 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
-part-diagram-008.webp "FERRARI 246 DINO (1975) LUFTFILTER UND VERTEILER TEILEDIAGRAMM")
-part-diagram-009.webp "FERRARI 246 DINO (1975) WEBER-VERGASER (40 DCNF-13) TEILEDIAGRAMM")
-part-diagram-010.webp "FERRARI 246 DINO (1975) DROSSELKLAPPENSTEUERUNG TEILEDIAGRAMM")
-part-diagram-011.webp "FERRARI 246 DINO (1975) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-012.webp "FERRARI 246 DINO (1975) MONTAGE DER AUSPUFFROHRE TEILEDIAGRAMM")
-part-diagram-013.webp "FERRARI 246 DINO (1975) MOTORSCHMIERUNG TEILEDIAGRAMM")
-part-diagram-014.webp "FERRARI 246 DINO (1975) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-015.webp "FERRARI 246 DINO (1975) WASSERPUMPE UND ROHRE TEILEDIAGRAMM")
-part-diagram-016.webp "FERRARI 246 DINO (1975) PEDALBRETT – KUPPLUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-017.webp "FERRARI 246 DINO (1975) AUSKUPPELN TEILEDIAGRAMM")
-part-diagram-018.webp "FERRARI 246 DINO (1975) KUPPLUNGSEINHEIT UND ABDECKUNG TEILEDIAGRAMM")
-part-diagram-019.webp "FERRARI 246 DINO (1975) GETRIEBEÜBERTRAGUNG TEILEDIAGRAMM")
-part-diagram-020.webp "FERRARI 246 DINO (1975) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-021.webp "FERRARI 246 DINO (1975) WELLENGETRIEBE LEGEN TEILEDIAGRAMM")
-part-diagram-022.webp "FERRARI 246 DINO (1975) ÄUßERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-023.webp "FERRARI 246 DINO (1975) INNERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-024.webp "FERRARI 246 DINO (1975) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-part-diagram-025.webp "FERRARI 246 DINO (1975) BREMSHYDRAULIKSYSTEM TEILEDIAGRAMM")
-part-diagram-026.webp "FERRARI 246 DINO (1975) BREMSHYDRAULIKSYSTEM AUF RÄDERN TEILEDIAGRAMM")
-part-diagram-027.webp "FERRARI 246 DINO (1975) BREMSSÄTTEL FÜR VORDER- UND HINTERRADBREMSE SOWIE HANDBREMSE TEILEDIAGRAMM")
-part-diagram-028.webp "FERRARI 246 DINO (1975) HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-029.webp "FERRARI 246 DINO (1975) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-030.webp "FERRARI 246 DINO (1975) LENKGETRIEBE UND LENKGESTÄNGE TEILEDIAGRAMM")
-part-diagram-031.webp "FERRARI 246 DINO (1975) VORDERRADAUFHÄNGUNG – STOßDÄMPFER TEILEDIAGRAMM")
-part-diagram-032.webp "FERRARI 246 DINO (1975) VORDERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-033.webp "FERRARI 246 DINO (1975) HINTERRADAUFHÄNGUNG – STOßDÄMPFER TEILEDIAGRAMM")
-part-diagram-034.webp "FERRARI 246 DINO (1975) HINTERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-035.webp "FERRARI 246 DINO (1975) RÄDER TEILEDIAGRAMM")
-part-diagram-036.webp "FERRARI 246 DINO (1975) MOTORZÜNDUNG TEILEDIAGRAMM")
-part-diagram-037.webp "FERRARI 246 DINO (1975) STROMERZEUGUNGSSYSTEM – ANLASSER TEILEDIAGRAMM")
-part-diagram-038.webp "FERRARI 246 DINO (1975) WERKZEUG - KIT TEILEDIAGRAMM")
-part-diagram-039.webp "FERRARI 246 DINO (1975) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-040.webp "FERRARI 246 DINO (1975) KLIMAANLAGE UND ANDERE TEILE TEILEDIAGRAMM")
-part-diagram-041.webp "FERRARI 246 DINO (1975) DROSSELKLAPPENSTEUERUNG (VARIANTEN FÜR RHD-VERSIONEN) TEILEDIAGRAMM")
-part-diagram-042.webp "FERRARI 246 DINO (1975) PEDALBRETT – KUPPLUNGSSTEUERUNG (VARIANTEN FÜR RHD-VERSIONEN) TEILEDIAGRAMM")
-part-diagram-043.webp "FERRARI 246 DINO (1975) BREMSHYDRAULIKSYSTEM (VARIANTEN FÜR RHD-VERSIONEN) TEILEDIAGRAMM")
-part-diagram-044.webp "FERRARI 246 DINO (1975) LUFTPUMPE UND LICHTMASCHINE TEILEDIAGRAMM")
-part-diagram-045.webp "FERRARI 246 DINO (1975) UMSCHALTVENTIL UND ROHRE (VARIANTEN FÜR USA-VERSIONEN) TEILEDIAGRAMM")
-part-diagram-046.webp "FERRARI 246 DINO (1975) FAST-IDLE-GERÄT (VARIANTEN FÜR USA-VERSIONEN) TEILEDIAGRAMM")
-part-diagram-047.webp "FERRARI 246 DINO (1975) ABGASANLAGE (VARIANTEN FÜR USA-VERSIONEN) TEILEDIAGRAMM")
-part-diagram-048.webp "FERRARI 246 DINO (1975) LUFTFILTER MIT ANT-SMOG-GERÄT (VARIANTEN FÜR USA-VERSIONEN) TEILEDIAGRAMM")
-part-diagram-049.webp "FERRARI 246 DINO (1975) KRAFTSTOFFSYSTEM (VARIANTEN FÜR USA-VERSIONEN) TEILEDIAGRAMM")
-part-diagram-050.webp "FERRARI 246 DINO (1975) BREMSHYDRAULIKSYSTEM AUF RÄDERN (VARIANTEN FÜR USA-VERSIONEN) TEILEDIAGRAMM")
-part-diagram-051.webp "FERRARI 246 DINO (1975) LENKSTEUERUNG, MOTORZÜNDUNG UND ÄUßERE GETRIEBESTEUERUNG (VARIANTEN FÜR USA-VERSIONEN) TEILEDIAGRAMM")
-part-diagram-101.webp "FERRARI 246 DINO (1975) KAROSSERIE TEILEDIAGRAMM")
-part-diagram-102.webp "FERRARI 246 DINO (1975) KAROSSERIE – ÄUßERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-103.webp "FERRARI 246 DINO (1975) KÖRPERSCHALE – INNERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-104.webp "FERRARI 246 DINO (1975) KÖRPERSCHALE – INNERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-105.webp "FERRARI 246 DINO (1975) KÖRPERSCHALE – INNERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-106.webp "FERRARI 246 DINO (1975) DECKEL DES VORDERFACHS TEILEDIAGRAMM")
-part-diagram-107.webp "FERRARI 246 DINO (1975) MOTORRAUMDECKEL UND TEPPICHBODEN TEILEDIAGRAMM")
-part-diagram-108.webp "FERRARI 246 DINO (1975) GEPÄCKRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-109.webp "FERRARI 246 DINO (1975) TÜREN TEILEDIAGRAMM")
-part-diagram-110.webp "FERRARI 246 DINO (1975) STOßSTANGEN UND ZIERLEISTEN TEILEDIAGRAMM")
-part-diagram-111.webp "FERRARI 246 DINO (1975) GLÄSER TEILEDIAGRAMM")
-part-diagram-112.webp "FERRARI 246 DINO (1975) INNENVERKLEIDUNGEN UND ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-113.webp "FERRARI 246 DINO (1975) INNENVERKLEIDUNGEN UND SITZE TEILEDIAGRAMM")
-part-diagram-114.webp "FERRARI 246 DINO (1975) TEPPICHBODEN TEILEDIAGRAMM")
-part-diagram-115.webp "FERRARI 246 DINO (1975) INSTRUMENTE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-116.webp "FERRARI 246 DINO (1975) SICHERUNGEN UND RELAIS TEILEDIAGRAMM")
-part-diagram-117.webp "FERRARI 246 DINO (1975) BELEUCHTUNG TEILEDIAGRAMM")
-part-diagram-118.webp "FERRARI 246 DINO (1975) SCHEIBENWISCHER, SCHEIBE UND HUPE TEILEDIAGRAMM")
-part-diagram-119.webp "FERRARI 246 DINO (1975) HEIZSYSTEM TEILEDIAGRAMM")
-part-diagram-001.webp "FERRARI 246 DINO (1975) KURBELGEHÄUSE UND ZYLINDERKÖPFE TEILEDIAGRAMM")
-part-diagram-002.webp "FERRARI 246 DINO (1975) ÖLWANNE – GETRIEBE UND DIFFERENTIAL TEILEDIAGRAMM")
-part-diagram-003.webp "FERRARI 246 DINO (1975) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-004.webp "FERRARI 246 DINO (1975) SCHWUNGRAD UND ZWISCHENGETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-005.webp "FERRARI 246 DINO (1975) ZEITSTEUERUNG TEILEDIAGRAMM")
-part-diagram-006.webp "FERRARI 246 DINO (1975) ZEITLICHE KOORDINIERUNG TEILEDIAGRAMM")
