017 - Auskuppeln

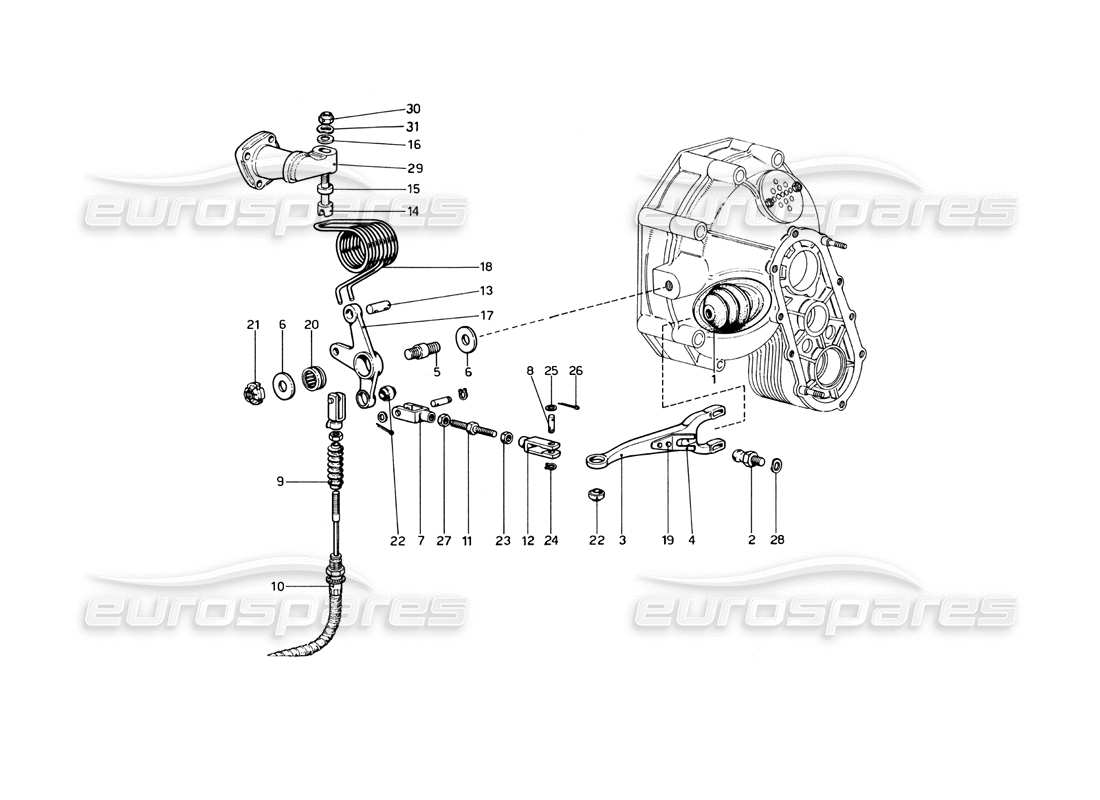

Ferrari 246 Dino (1975) Clutch Disengagement Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 500720
Stiefelschutz
aus £101,28
aus £101,28
# 002
MPN: 500804
KUGELKOPF
Ersetzung
Ersetzung
# 003
MPN: 500719
HEBEL
# 004
MPN: 100851
FRÜHLING
aus £48,33
aus £48,33
Dieses Teil ersetzt die Teilenummer 500192
# 005
MPN: 101601
PIVOT
aus £113,60
aus £113,60
Dieses Teil ersetzt die Teilenummer 500757
# 006
MPN: 100853
Scheibe
aus £15,36
aus £15,36
Dieses Teil ersetzt die Teilenummer 105688 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 10-32-38
GABEL
aus £20,64
aus £20,64
Dieses Teil ersetzt die Teilenummer 500599 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 100857
PIVOT
Ersetzung
Ersetzung
# 009
MPN: 100858
FLEXIBLER SCHUTZBALG
aus £17,16
aus £17,16
Dieses Teil ersetzt die Teilenummer 500551 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 500618
LHD-KUPPLUNGSKABEL
aus £928,88
aus £928,88
# 010
MPN: 500694
RHD-KUPPLUNGSKABEL
aus £231,56
aus £231,56
# 011
MPN: 500630
REGISTRIEREN SIE SICH FÜR LEVERAGE
Gültig bis ausverkauft
Ersetzung
Ersetzung
# 011
MPN: 500795
REGISTRIEREN SIE SICH FÜR LEVERAGE
Dopo esaur. N. 607L-500630
aus £32,01
aus £32,01
Dieses Teil ersetzt die Teilenummer 500630
# 012
MPN: 100855
GABEL
aus £70,88
aus £70,88
Dieses Teil ersetzt die Teilenummer 500631
# 013
MPN: 101321
FEDERANKERSTECKER
aus £75,91
aus £75,91
Dieses Teil ersetzt die Teilenummer 500648
# 014
MPN: 500649
PIVOT
# 015
MPN: 500650
UNTERER ABSTANDSHALTER
aus £13,02
aus £13,02
# 016
MPN: 12646701
Scheibe
aus £0,54
aus £0,54
# 017
MPN: 500652
HEBEL
# 018
MPN: 101319
FRÜHLING
aus £63,27
aus £63,27
# 019
MPN: 95930221
FEDERBEFESTIGUNGSNIET
# 020
MPN: 103223
ROLLENLAGER
aus £44,75
aus £44,75
# 021
MPN: 10-32-25
RING FÜR PIN
aus £20,52
aus £20,52
# 022
MPN: 100860
PENDELKUGELLAGER
aus £66,39
aus £66,39
Dieses Teil ersetzt die Teilenummer SERIE SS6 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 023
MPN: 100861
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 100862, die wir auf Lager haben
# 024
MPN: 11065476
SEEGER-RING
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 11065470
# 025
MPN: 13550201
Scheibe
aus £0,54
aus £0,54
# 026
MPN: 10734101
SPLIT PIN
aus £1,55
aus £1,55
Dieses Teil ersetzt die Teilenummer C1
# 027
MPN: 100861
MUTTER LINKSGEWINDE
Dopo esaurim. N. 95900713
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 100862, die wir auf Lager haben
# 027
MPN: 95900713
MUTTER LINKSGEWINDE
Gültig bis ausverkauft
# 028
MPN: 500728
Scheibe
aus £5,12
aus £5,12
# 029
MPN: 9162199
UNTERSTÜTZUNG
# 030
MPN: 16100814
NUSS
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 16100811 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 031
MPN: 127496
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
