023 - Innere Getriebesteuerung

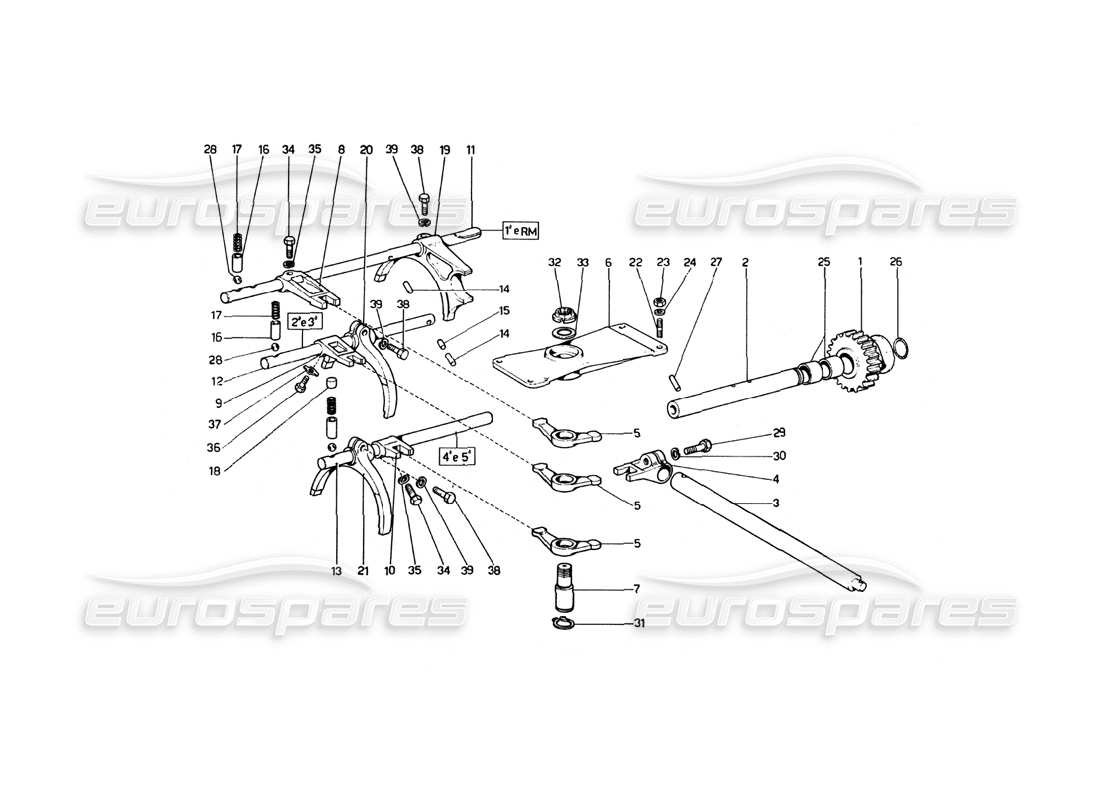

Ferrari 246 Dino (1975) Gearbox Inner Controls Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 523910
Zwischenrad RM
aus £199,67
aus £199,67
# 002
MPN: 524465
PIVOT
Dopo esaur. N. 607E-523911 e fino aI N. 04110
aus £145,59
aus £145,59
Dieses Teil ersetzt die Teilenummer 523911
# 002
MPN: 524591
PIVOT
Gültig ab N. 04112
aus £146,77
aus £146,77
# 002
MPN: 552911
PIVOT
Gültig bis ausverkauft
# 003
MPN: 105733
HEBELWELLE
Dopo esaur. N. 607E-523948
Ersetzung
Ersetzung
# 003
MPN: 523949
Welle für internen COM-Hebel. AUSTAUSCH
Fino esaur. N 607E-523948
aus £177,82
aus £177,82
# 004
MPN: 106213
HEBEL
Dopo esaur. N. 607E-524962
aus £81,16
aus £81,16
Dieses Teil ersetzt die Teilenummer 525010 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 524962
HEBEL
Nach ausverkauft. Nr. 607E-523950 und bis ausverkauft
aus £133,93
aus £133,93
# 004
MPN: 91523950
HEBEL
Gültig bis ausverkauft
# 005
MPN: 104265
INTERNER WIPPHEBEL
aus £134,54
aus £134,54
Dieses Teil ersetzt die Teilenummer 523951 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 104203
UNTERSTÜTZUNG
Ersetzung
Ersetzung
# 007
MPN: 104266
PIVOT
aus £77,75
aus £77,75
# 008
MPN: 106214
Wählgabel 1ST Geschwindigkeit und Rückwärtsgang
Dopo esaur. N. 607E-524963
aus £178,64
aus £178,64
Dieses Teil ersetzt die Teilenummer 525011
# 008
MPN: 523955
Wählgabel 1ST Geschwindigkeit und Rückwärtsgang
Gültig bis ausverkauft
# 008
MPN: 524963
Wählgabel 1ST Geschwindigkeit und Rückwärtsgang
Nach ausverkauft. Nr. 607E-523955 und bis ausverkauft
# 009
MPN: 106215
Wählgabel 2ª und 3ª GESCHWINDIGKEIT
Dopo esaur. N. 607E-524964
aus £150,66
aus £150,66
Dieses Teil ersetzt die Teilenummer 525012
# 009
MPN: 523956
Wählgabel 2ª und 3ª GESCHWINDIGKEIT
Gültig bis ausverkauft
# 009
MPN: 524964
Wählgabel 2ª und 3ª GESCHWINDIGKEIT
Nach ausverkauft. Nr. 607E-523956 und bis ausverkauft
# 010
MPN: 106216
Wählgabel 4ª und 5ª GESCHWINDIGKEIT
Dopo esaur, N. 607E-524965
aus £152,81
aus £152,81
Dieses Teil ersetzt die Teilenummer 525013
# 010
MPN: 523957
Wählgabel 4ª und 5ª GESCHWINDIGKEIT
Gültig bis ausverkauft
# 010
MPN: 524965
Wählgabel 4ª und 5ª GESCHWINDIGKEIT
Nach ausverkauft. Nr. 607E-523957 und bis ausverkauft
# 011
MPN: 523958
ASTA COMANDO 1 A VEL. E RM
aus £190,99
aus £190,99
# 012
MPN: 523959
ASTA COMANDO 2 AE 3. EIN VEL.
aus £176,99
aus £176,99
# 013
MPN: 523960
ASTA COMANDO 4. AE 5. EIN VEL.
aus £176,99
aus £176,99
# 014
MPN: 104276
RULLINI ARRESTO ASTE SEITLICH!
Dopo esaur. N. 103010
aus £5,72
aus £5,72
Dieses Teil ersetzt die Teilenummer 523961
# 014
MPN: 106374
RULLINO ARRESTO ASTE SEITLICH!
Dopo esaur. N. 607E-523962
aus £28,28
aus £28,28
Dieses Teil ersetzt die Teilenummer 525087
# 015
MPN: 10-30-10
ZENTRALE STANGEN-ANSCHLAGROLLE
Gültig bis ausverkauft
aus £15,84
aus £15,84
# 015
MPN: 106375
ZENTRALE STANGEN-ANSCHLAGROLLE
Dopo esaur. N. 607E-523962
aus £13,80
aus £13,80
Dieses Teil ersetzt die Teilenummer 525086
# 016
MPN: 104277
BUSCH
aus £64,68
aus £64,68
Dieses Teil ersetzt die Teilenummer 523975
# 017
MPN: 100750
FRÜHLING
aus £1,05
aus £1,05
Dieses Teil ersetzt die Teilenummer 523899
# 018
MPN: 104278
FEDERABSTANDSHALTER
aus £33,35
aus £33,35
Dieses Teil ersetzt die Teilenummer 523963
# 019
MPN: 523964
Wählgabel 1ST und Rückwärtsgang
Auf Hülsen N 100739 und 104553 montieren
Ersetzung
Ersetzung
# 019
MPN: 524902
WÄHLGABEL 1.A GESCHWINDIGKEIT. UND RÜCKWÄRTS
Montage mit Hülse N 104973
aus £408,45
aus £408,45
Dieses Teil ersetzt die Teilenummer 523964
# 020
MPN: 523965
SELEKTORGABEL 2. EIN UND 3. EINE GESCHWINDIGKEIT
Auf Hülsen N 100739 und 104553 montieren
Ersetzung
Ersetzung
# 020
MPN: 524903
WÄHLGABEL 2.A UND 3.A GESCHWINDIGKEIT
Montage mit Hülse N 104973
aus £473,32
aus £473,32
Dieses Teil ersetzt die Teilenummer 523965
# 021
MPN: 523966
SELEKTORGABEL 4. A UND 5.GESCHWINDIGKEIT
Auf Hülsen N 100739 und 104553 montieren
Ersetzung
Ersetzung
# 021
MPN: 524904
SELEKTORGABEL 4. A UND 5.GESCHWINDIGKEIT
Montage mit Hülse N 104973
aus £861,26
aus £861,26
Dieses Teil ersetzt die Teilenummer 523966
# 022
MPN: 11500120
GEWINDEBOLZEN
Ersetzung
Ersetzung
# 023
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210, die wir auf Lager haben
# 024
MPN: 11197774
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 95870317
BUSCH
aus £6,28
aus £6,28
# 026
MPN: 95860063
SIEGELRING
Gültig bis N 04110
aus £1,51
aus £1,51
Dieses Teil ersetzt die Teilenummer 130295
# 027
MPN: 10336110
STIFT
# 028
MPN: 101612
SFERA Ø 5/16
aus £0,75
aus £0,75
Dieses Teil ersetzt die Teilenummer 93309
# 029
MPN: 16043621
BOLZEN
aus £1,18
aus £1,18
# 030
MPN: 127496
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
Alternative (#EAP1469019) Ferrari 575 LHD-Umrüstsatz für manuelles Fahren Eurospares Zugelassenes Teil – Neu (bestellen)
Einige F1 Teile müssen modifiziert werden, damit sie passen.
Einige F1 Teile müssen modifiziert werden, damit sie passen.
# 031
MPN: 11066876
SEEGER-RING
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 11066875
# 032
MPN: 10-32-25
RINGMUTTER
aus £20,52
aus £20,52
# 033
MPN: 94830
Scheibe
# 034
MPN: 16043521
BOLZEN
aus £0,51
aus £0,51
# 035
MPN: 127496
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
Alternative (#EAP1469019) Ferrari 575 LHD-Umrüstsatz für manuelles Fahren Eurospares Zugelassenes Teil – Neu (bestellen)
Einige F1 Teile müssen modifiziert werden, damit sie passen.
Einige F1 Teile müssen modifiziert werden, damit sie passen.
# 036
MPN: 104279
BOLZEN
aus £22,10
aus £22,10
Dieses Teil ersetzt die Teilenummer 95176 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 037
MPN: 103587
PLATTE
aus £5,85
aus £5,85
Dieses Teil ersetzt die Teilenummer 92692 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 038
MPN: 16043521
BOLZEN
aus £0,51
aus £0,51
# 039
MPN: 127496
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
Alternative (#EAP1469019) Ferrari 575 LHD-Umrüstsatz für manuelles Fahren Eurospares Zugelassenes Teil – Neu (bestellen)
Einige F1 Teile müssen modifiziert werden, damit sie passen.
Einige F1 Teile müssen modifiziert werden, damit sie passen.
-part-diagram-024.webp "FERRARI 246 DINO (1975) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-part-diagram-025.webp "FERRARI 246 DINO (1975) BREMSHYDRAULIKSYSTEM TEILEDIAGRAMM")
-part-diagram-026.webp "FERRARI 246 DINO (1975) BREMSHYDRAULIKSYSTEM AUF RÄDERN TEILEDIAGRAMM")
-part-diagram-027.webp "FERRARI 246 DINO (1975) BREMSSÄTTEL FÜR VORDER- UND HINTERRADBREMSE SOWIE HANDBREMSE TEILEDIAGRAMM")
-part-diagram-028.webp "FERRARI 246 DINO (1975) HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-029.webp "FERRARI 246 DINO (1975) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-030.webp "FERRARI 246 DINO (1975) LENKGETRIEBE UND LENKGESTÄNGE TEILEDIAGRAMM")
-part-diagram-031.webp "FERRARI 246 DINO (1975) VORDERRADAUFHÄNGUNG – STOßDÄMPFER TEILEDIAGRAMM")
-part-diagram-032.webp "FERRARI 246 DINO (1975) VORDERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-033.webp "FERRARI 246 DINO (1975) HINTERRADAUFHÄNGUNG – STOßDÄMPFER TEILEDIAGRAMM")
-part-diagram-034.webp "FERRARI 246 DINO (1975) HINTERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-035.webp "FERRARI 246 DINO (1975) RÄDER TEILEDIAGRAMM")
-part-diagram-036.webp "FERRARI 246 DINO (1975) MOTORZÜNDUNG TEILEDIAGRAMM")
-part-diagram-037.webp "FERRARI 246 DINO (1975) STROMERZEUGUNGSSYSTEM – ANLASSER TEILEDIAGRAMM")
-part-diagram-038.webp "FERRARI 246 DINO (1975) WERKZEUG - KIT TEILEDIAGRAMM")
-part-diagram-039.webp "FERRARI 246 DINO (1975) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-040.webp "FERRARI 246 DINO (1975) KLIMAANLAGE UND ANDERE TEILE TEILEDIAGRAMM")
-part-diagram-041.webp "FERRARI 246 DINO (1975) DROSSELKLAPPENSTEUERUNG (VARIANTEN FÜR RHD-VERSIONEN) TEILEDIAGRAMM")
-part-diagram-042.webp "FERRARI 246 DINO (1975) PEDALBRETT – KUPPLUNGSSTEUERUNG (VARIANTEN FÜR RHD-VERSIONEN) TEILEDIAGRAMM")
-part-diagram-043.webp "FERRARI 246 DINO (1975) BREMSHYDRAULIKSYSTEM (VARIANTEN FÜR RHD-VERSIONEN) TEILEDIAGRAMM")
-part-diagram-044.webp "FERRARI 246 DINO (1975) LUFTPUMPE UND LICHTMASCHINE TEILEDIAGRAMM")
-part-diagram-045.webp "FERRARI 246 DINO (1975) UMSCHALTVENTIL UND ROHRE (VARIANTEN FÜR USA-VERSIONEN) TEILEDIAGRAMM")
-part-diagram-046.webp "FERRARI 246 DINO (1975) FAST-IDLE-GERÄT (VARIANTEN FÜR USA-VERSIONEN) TEILEDIAGRAMM")
-part-diagram-047.webp "FERRARI 246 DINO (1975) ABGASANLAGE (VARIANTEN FÜR USA-VERSIONEN) TEILEDIAGRAMM")
-part-diagram-048.webp "FERRARI 246 DINO (1975) LUFTFILTER MIT ANT-SMOG-GERÄT (VARIANTEN FÜR USA-VERSIONEN) TEILEDIAGRAMM")
-part-diagram-049.webp "FERRARI 246 DINO (1975) KRAFTSTOFFSYSTEM (VARIANTEN FÜR USA-VERSIONEN) TEILEDIAGRAMM")
-part-diagram-050.webp "FERRARI 246 DINO (1975) BREMSHYDRAULIKSYSTEM AUF RÄDERN (VARIANTEN FÜR USA-VERSIONEN) TEILEDIAGRAMM")
-part-diagram-051.webp "FERRARI 246 DINO (1975) LENKSTEUERUNG, MOTORZÜNDUNG UND ÄUßERE GETRIEBESTEUERUNG (VARIANTEN FÜR USA-VERSIONEN) TEILEDIAGRAMM")
-part-diagram-101.webp "FERRARI 246 DINO (1975) KAROSSERIE TEILEDIAGRAMM")
-part-diagram-102.webp "FERRARI 246 DINO (1975) KAROSSERIE – ÄUßERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-103.webp "FERRARI 246 DINO (1975) KÖRPERSCHALE – INNERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-104.webp "FERRARI 246 DINO (1975) KÖRPERSCHALE – INNERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-105.webp "FERRARI 246 DINO (1975) KÖRPERSCHALE – INNERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-106.webp "FERRARI 246 DINO (1975) DECKEL DES VORDERFACHS TEILEDIAGRAMM")
-part-diagram-107.webp "FERRARI 246 DINO (1975) MOTORRAUMDECKEL UND TEPPICHBODEN TEILEDIAGRAMM")
-part-diagram-108.webp "FERRARI 246 DINO (1975) GEPÄCKRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-109.webp "FERRARI 246 DINO (1975) TÜREN TEILEDIAGRAMM")
-part-diagram-110.webp "FERRARI 246 DINO (1975) STOßSTANGEN UND ZIERLEISTEN TEILEDIAGRAMM")
-part-diagram-111.webp "FERRARI 246 DINO (1975) GLÄSER TEILEDIAGRAMM")
-part-diagram-112.webp "FERRARI 246 DINO (1975) INNENVERKLEIDUNGEN UND ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-113.webp "FERRARI 246 DINO (1975) INNENVERKLEIDUNGEN UND SITZE TEILEDIAGRAMM")
-part-diagram-114.webp "FERRARI 246 DINO (1975) TEPPICHBODEN TEILEDIAGRAMM")
-part-diagram-115.webp "FERRARI 246 DINO (1975) INSTRUMENTE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-116.webp "FERRARI 246 DINO (1975) SICHERUNGEN UND RELAIS TEILEDIAGRAMM")
-part-diagram-117.webp "FERRARI 246 DINO (1975) BELEUCHTUNG TEILEDIAGRAMM")
-part-diagram-118.webp "FERRARI 246 DINO (1975) SCHEIBENWISCHER, SCHEIBE UND HUPE TEILEDIAGRAMM")
-part-diagram-119.webp "FERRARI 246 DINO (1975) HEIZSYSTEM TEILEDIAGRAMM")
-part-diagram-001.webp "FERRARI 246 DINO (1975) KURBELGEHÄUSE UND ZYLINDERKÖPFE TEILEDIAGRAMM")
-part-diagram-002.webp "FERRARI 246 DINO (1975) ÖLWANNE – GETRIEBE UND DIFFERENTIAL TEILEDIAGRAMM")
-part-diagram-003.webp "FERRARI 246 DINO (1975) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-004.webp "FERRARI 246 DINO (1975) SCHWUNGRAD UND ZWISCHENGETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-005.webp "FERRARI 246 DINO (1975) ZEITSTEUERUNG TEILEDIAGRAMM")
-part-diagram-006.webp "FERRARI 246 DINO (1975) ZEITLICHE KOORDINIERUNG TEILEDIAGRAMM")
-part-diagram-007.webp "FERRARI 246 DINO (1975) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-008.webp "FERRARI 246 DINO (1975) LUFTFILTER UND VERTEILER TEILEDIAGRAMM")
-part-diagram-009.webp "FERRARI 246 DINO (1975) WEBER-VERGASER (40 DCNF-13) TEILEDIAGRAMM")
-part-diagram-010.webp "FERRARI 246 DINO (1975) DROSSELKLAPPENSTEUERUNG TEILEDIAGRAMM")
-part-diagram-011.webp "FERRARI 246 DINO (1975) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-012.webp "FERRARI 246 DINO (1975) MONTAGE DER AUSPUFFROHRE TEILEDIAGRAMM")
-part-diagram-013.webp "FERRARI 246 DINO (1975) MOTORSCHMIERUNG TEILEDIAGRAMM")
-part-diagram-014.webp "FERRARI 246 DINO (1975) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-015.webp "FERRARI 246 DINO (1975) WASSERPUMPE UND ROHRE TEILEDIAGRAMM")
-part-diagram-016.webp "FERRARI 246 DINO (1975) PEDALBRETT – KUPPLUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-017.webp "FERRARI 246 DINO (1975) AUSKUPPELN TEILEDIAGRAMM")
-part-diagram-018.webp "FERRARI 246 DINO (1975) KUPPLUNGSEINHEIT UND ABDECKUNG TEILEDIAGRAMM")
-part-diagram-019.webp "FERRARI 246 DINO (1975) GETRIEBEÜBERTRAGUNG TEILEDIAGRAMM")
-part-diagram-020.webp "FERRARI 246 DINO (1975) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-021.webp "FERRARI 246 DINO (1975) WELLENGETRIEBE LEGEN TEILEDIAGRAMM")
-part-diagram-022.webp "FERRARI 246 DINO (1975) ÄUßERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
