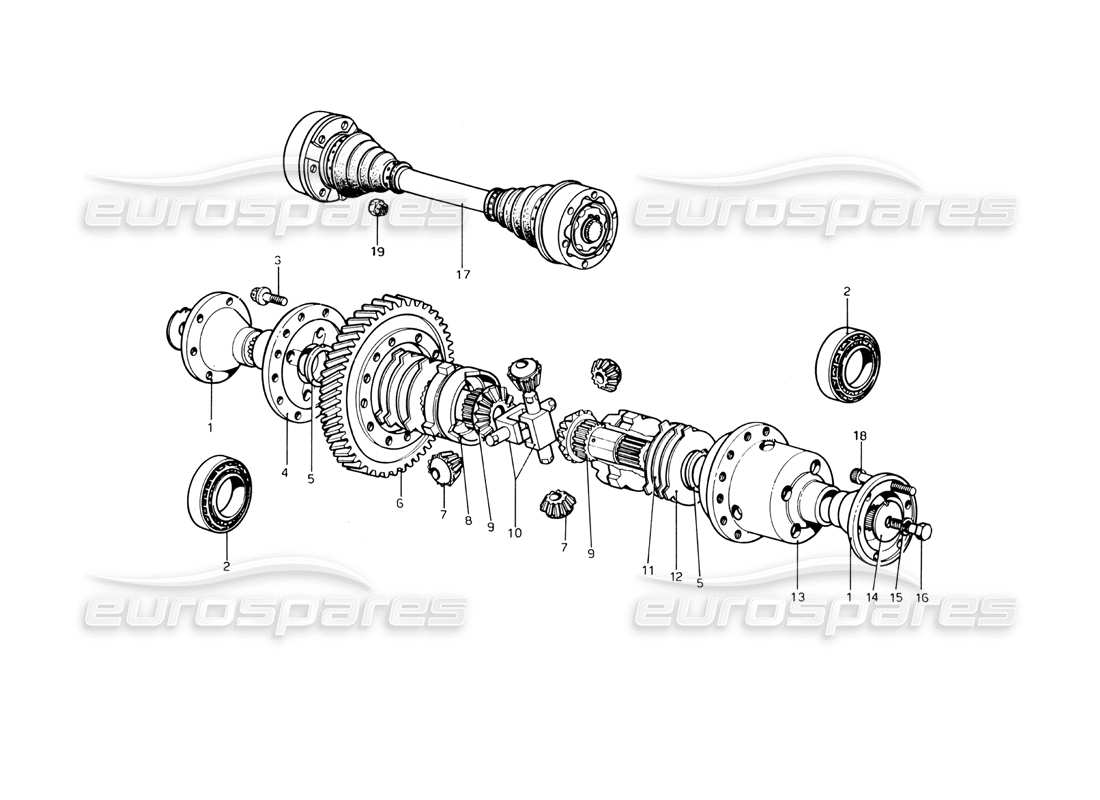

024 - Differential- und Achswellen
Ferrari 246 Dino (1975) Differential & Axle Shafts Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 101631
FLANSCH AM DIFFERENTIAL
Gültig ab N. 03304
Ersetzung
Ersetzung
# 001
MPN: 104301
SELBSTSPERRENDES DIFFERENTIAL MIT REEDS
Gültig ab N. 03304
aus £3.250,00
aus £3.250,00
Dieses Teil ersetzt die Teilenummer 580778
# 001
MPN: 580387
SELBSTSPERRENDES DIFFERENTIAL MIT REEDS
Gültig bis N. 03309
# 001
MPN: 580398
FLANSCH AM DIFFERENTIAL
Gültig bis N. 03302
aus £830,46
aus £830,46
# 002
MPN: 101634
DIFFERENZIALGEHÄUSE-STÜTZLAGER
aus £99,09
aus £99,09
Dieses Teil ersetzt die Teilenummer 580881
# 003
MPN: 580890
SCHRAUBEN
# 004
MPN: Z..
ABDECKUNG
# 005
MPN: Z..
RING
# 006
MPN: 580715
CORONA SUL DIFFERENZIALE (R= 17/65)
# 007
MPN: Z..
SATELLIT
# 008
MPN: Z..
RING
# 009
MPN: Z..
PLANETARIO
# 010
MPN: Z..
PINS FÜR SATELLITEN
# 011
MPN: Z..
LAMELLE INTERNE
# 012
MPN: Z..
EXTERNE LAMELLEN
# 013
MPN: Z..
BOX AUF DEM DIFFERENTIAL
# 014
MPN: Z..
Scheibe
# 015
MPN: Z..
Scheibe
# 016
MPN: Z..
SCHRAUBEN
# 017

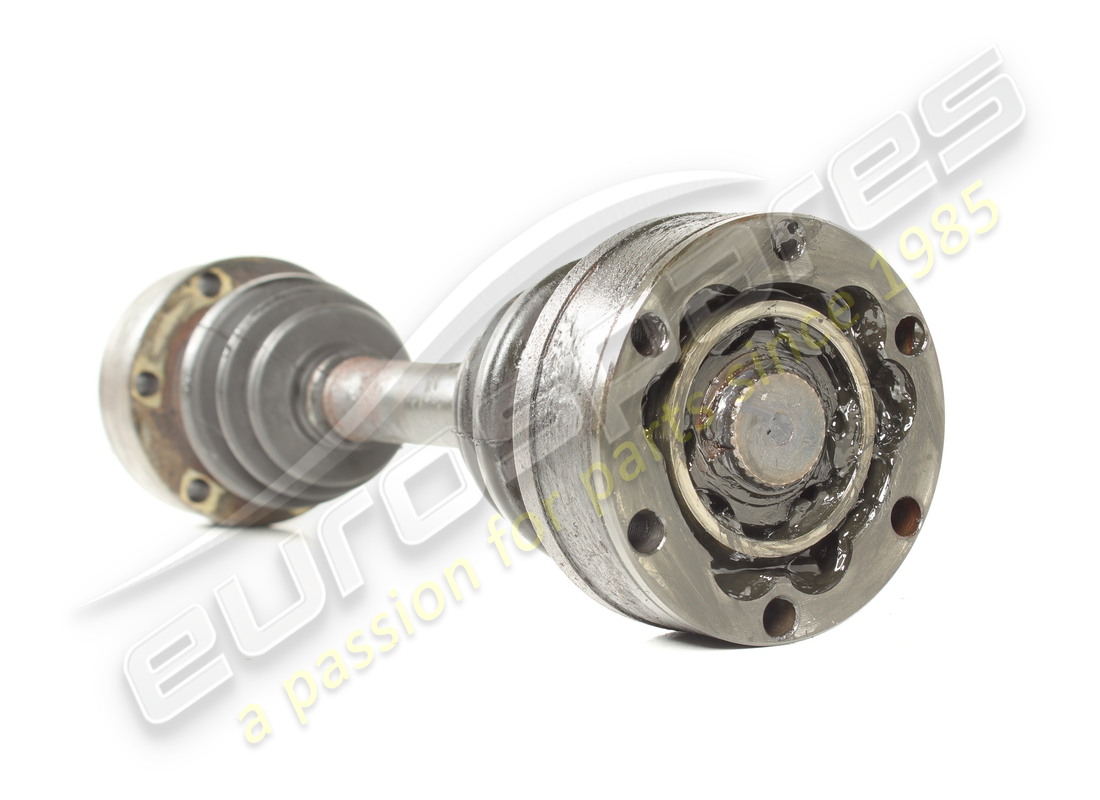

MPN: 100833
HALBWELLE
aus £862,82
aus £862,82
# 017
MPN: 105220
HALBWELLE «LOBRO»
Dieses Teil ersetzt die Teilenummer 580449
# 018
MPN: 101632
ANTRIEBSWELLENSCHRAUBE
aus £5,00
aus £5,00
Dieses Teil ersetzt die Teilenummer 103432 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 101633
ANTRIEBSWELLENMUTTER
(Original)
aus £4,50
aus £4,50
