039 - Klimaanlage

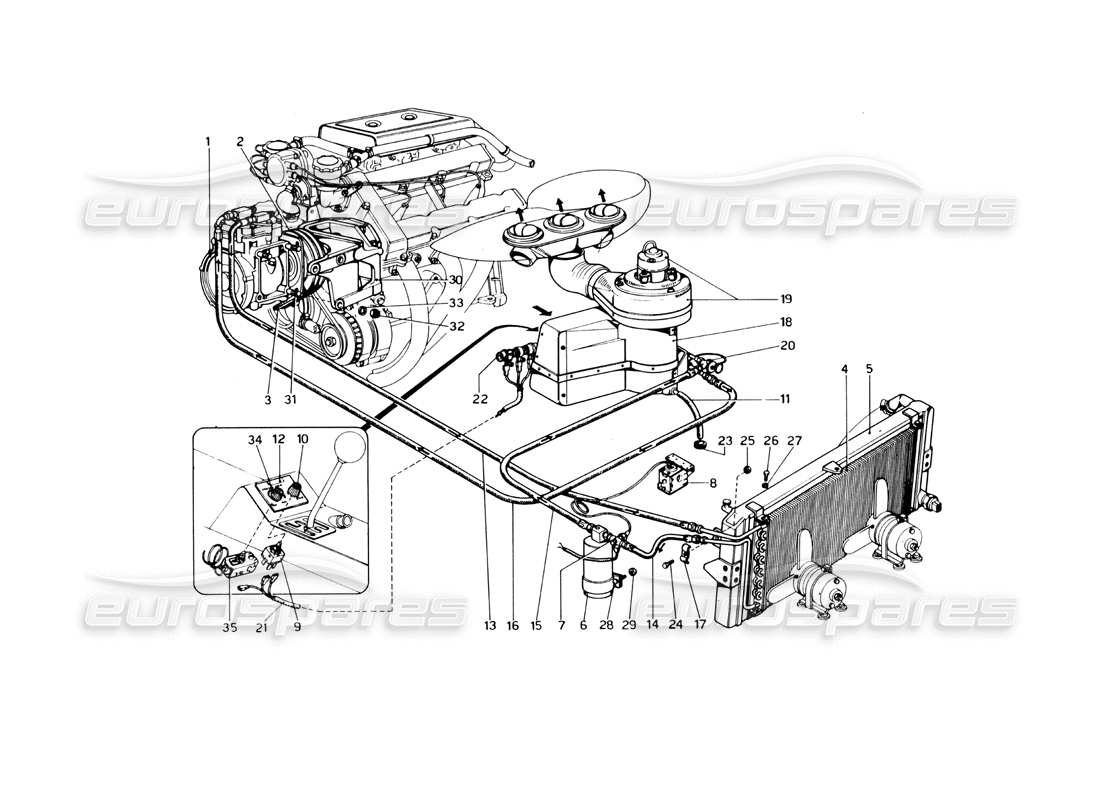

Ferrari 246 Dino (1975) Air Conditioning System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 111222
KOMPRESSOR MIT RIEMENSCHEIBE
aus £995,00
aus £995,00
Dieses Teil ersetzt die Teilenummer 080.2112.000 - 209. U - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 001
MPN: 320452
KOMPRESSOR
Gültig ab N. 07738
# 002
MPN: 320351
KOMPRESSOR-STEUERRIEMENSCHEIBE MIT KUPPLUNG
aus £297,23
aus £297,23
# 003
MPN: 320382
KOMPRESSORSTEUERRIEMEN
aus £89,95
aus £89,95
# 003
MPN: 320474
CHIGHIA COMANDO KOMPRESSOR
oder
# 004
MPN: 320441
KONDENSOR
Ersetzung
Ersetzung
# 005
MPN: 800351
WASSERHEIZKÖRPER
aus £2.594,45
aus £2.594,45
# 006
MPN: 101986
LUFTREINIGER
Gültig bis N. 07736
aus £83,78
aus £83,78
# 006
MPN: 107138
LUFTREINIGER
Gültig ab N. 07738
aus £144,40
aus £144,40
Dieses Teil ersetzt die Teilenummer 320458
# 007
MPN: 101593
MINIMALDRUCKSCHALTER
Gültig bis N. 07736
aus £204,54
aus £204,54
# 007
MPN: 106646
MINIMALDRUCKSCHALTER
Gültig ab N. 07738
aus £500,00
aus £500,00
# 008
MPN: 320472
MAXIMALER DRUCKSCHALTER
# 009
MPN: 105913
SCHALTEN
Ersetzung
Ersetzung
# 010
MPN: 105911
NUSS
aus £3,31
aus £3,31
Dieses Teil ersetzt die Teilenummer 320418
# 010
MPN: 60928200
LÜFTERGESCHWINDIGKEITSKNOPF
aus £40,00
aus £40,00
Dieses Teil ersetzt die Teilenummer 105908 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 105904
KONDENSATABFLUSSROHR
aus £8,32
aus £8,32
# 012
MPN: 105909
ZEIGEN
aus £40,95
aus £40,95
# 013
MPN: 105897
FREON-ROHR VOM KONDENSATOR ZUM KOMPRESSOR
Gültig bis N. 07736
aus £535,52
aus £535,52
# 013
MPN: 320454
FREON-ROHR VOM KONDENSATOR ZUM KOMPRESSOR
Valedal N. 07738
aus £374,59
aus £374,59
# 014
MPN: 320378
FREON-ROHR VON DER REINIGUNG ZUM KONDENSATOR
Gültig bis ausverkauft
aus £66,53
aus £66,53
# 014
MPN: 320451
FREON-ROHR VON DER REINIGUNG ZUM KONDENSATOR
Dopo esaur. N. 236E-320378
Ersetzung
Ersetzung
# 014
MPN: 320455
FREON-ROHR VON DER REINIGUNG ZUM KONDENSATOR
Vate dal N. 07738
aus £59,95
aus £59,95
Dieses Teil ersetzt die Teilenummer 320451
# 015
MPN: 320379
Übersetzen......
Gültig bis N. 07736
aus £104,08
aus £104,08
# 015
MPN: 320456
Übersetzen......
Valedal N. 07738
aus £59,13
aus £59,13
# 016
MPN: 320380
Übersetzen......
Gültig bis N. 07736
aus £111,33
aus £111,33
# 016
MPN: 320453
Übersetzen......
Valedal N. 07738
aus £133,44
aus £133,44
# 017
MPN: 320366
HALTERUNG / UNTERSTÜTZUNG
aus £15,49
aus £15,49
# 018
MPN: 320383
VERDAMPFEREINHEIT KOMPLETT
Gültig bis N. 07736
# 018
MPN: 320387
VERDAMPFER
Gültig bis N. 07736
aus £207,94
aus £207,94
# 018
MPN: 320459
VERDAMPFER
Valedal N. 07738
# 018
MPN: 320460
SPULE MIT BOX
Gültig ab N. 07738
# 018
MPN: 320462
VERDAMPFEREINHEIT KOMPLETT
Valedal N. 07738
aus £935,45
aus £935,45
# 019
MPN: 320388
MOTOR- UND LÜFTERBAUGRUPPE
Gültig bis N. 07736
aus £207,94
aus £207,94
# 019
MPN: 320468
DISTANZSTÜCK ZWISCHEN LÜFTERMOTOR UND VERDAMPFER
Valedal N. 07738
# 019
MPN: 60091600
RH HEIZGEBLÄSE
aus £295,00
aus £295,00
Dieses Teil ersetzt die Teilenummer 20094504 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 100474
EXPANSIONSVENTIL
Gültig bis N. 07736
aus £43,88
aus £43,88
# 020
MPN: 320464
EXPANSIONSVENTIL
Gültig ab N. 07738
# 021
MPN: 320434
KABELKONFEKTION
# 022
MPN: 107142
WIDERSTAND FÜR SCHALTER
aus £274,07
aus £274,07
Dieses Teil ersetzt die Teilenummer 320391
# 023
MPN: 401203
KABELTÜLLE
# 024
MPN: 95880308
BOLZEN
# 025
MPN: 100044
NUSS
aus £0,26
aus £0,26
Dieses Teil ersetzt die Teilenummer 151230 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 026
MPN: 95880301
BOLZEN
# 027
MPN: 10516470
Scheibe
Ersetzung
Ersetzung
# 028
MPN: 10902321
BOLZEN
aus £0,71
aus £0,71
# 029
MPN: 12574211
SELBSTVERRIEGELUNGSMUTTER
aus £0,71
aus £0,71
# 030
MPN: 320348
UNTERSTÜTZUNG
aus £716,05
aus £716,05
# 031
MPN: 100472
GEWINDEBOLZEN
aus £11,79
aus £11,79
Dieses Teil ersetzt die Teilenummer 95504
# 032
MPN: 12575621
NUSS
aus £1,40
aus £1,40
# 033
MPN: 100964
Scheibe
aus £0,71
aus £0,71
# 034
MPN: 60928300
REGLERKNOPF DER LUFTTEMPERATUR
aus £164,10
aus £164,10
Dieses Teil ersetzt die Teilenummer 105907
# 035
MPN: 109819
Übersetzen......
aus £163,13
aus £163,13
