015 - Kühlsystem

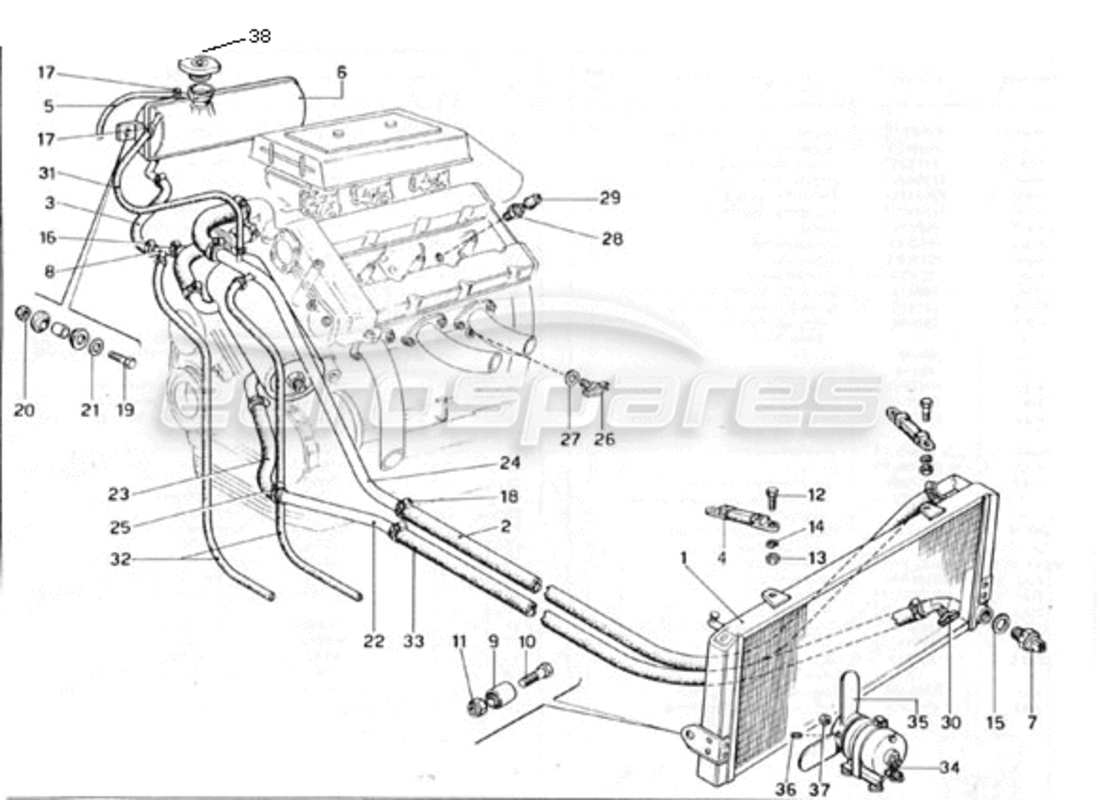

Ferrari 246 GT Series 1 Cooling System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 800242
Kühler
# 002
MPN: 800199
ROHR
aus £100,49
aus £100,49
Dieses Teil ersetzt die Teilenummer 800309
# 003
MPN: 800311
ROHR
aus £26,91
aus £26,91
# 004
MPN: 101497
GURT
aus £6,61
aus £6,61
Dieses Teil ersetzt die Teilenummer 20180 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 800204
ROHR
aus £198,19
aus £198,19
# 006
MPN: 104523

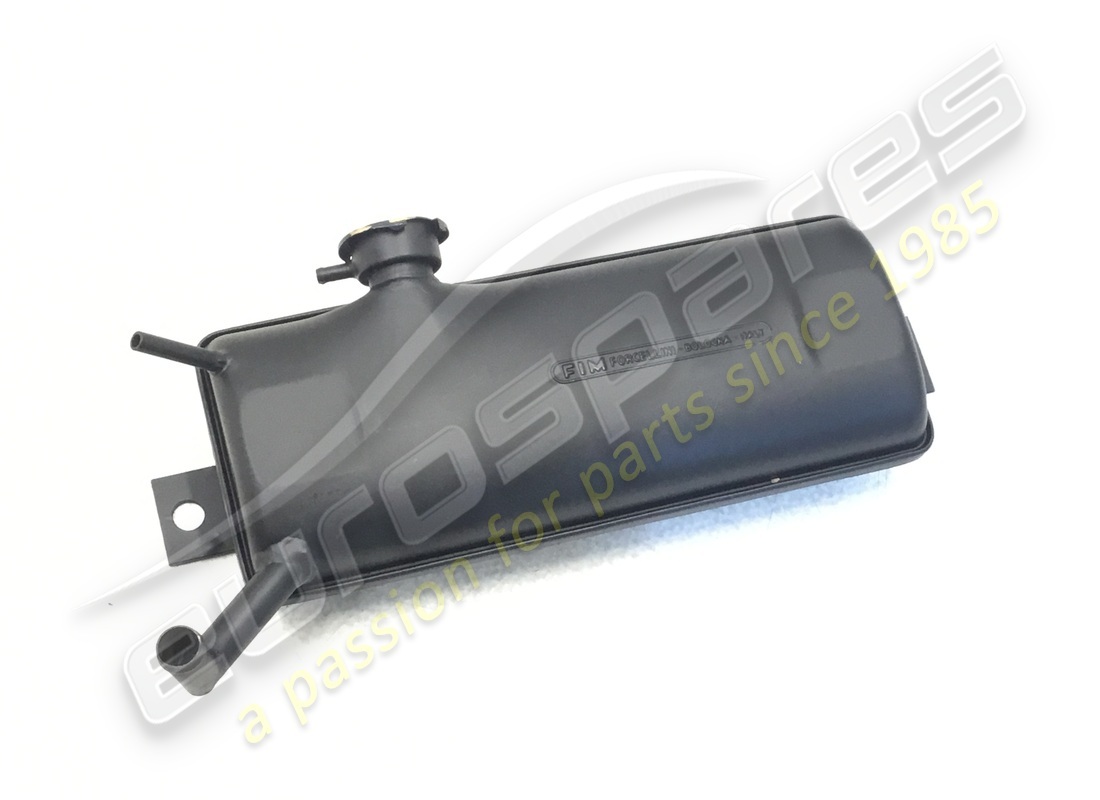

SAMMELTANK
aus £445,93
aus £445,93
Dieses Teil ersetzt die Teilenummer 800221 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 168008
THERMO SCHALTER
aus £29,69
aus £29,69
Dieses Teil ersetzt die Teilenummer 101507 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 800305
UNION
Ersetzung
Ersetzung
# 009
MPN: 88110441
UNTERSTÜTZUNG
# 010
MPN: 14 X 50 - UNI 5738
BOLZEN
# 011
MPN: 95900611
NUSS
Ersetzung
Ersetzung
# 012
MPN: 6x1x16 - UNI 5739
BOLZEN
# 013
MPN: 6 x 1 - UNI 5588
NUSS
# 014
MPN: REG - 6
Scheibe
# 015
MPN: 101508
SIEGELRING
aus £0,70
aus £0,70
Dieses Teil ersetzt die Teilenummer 94706
# 016
MPN: 24^36
JUBILÄUMSCLIP
# 017
MPN: 42614
JUBILÄUMSCLIP
# 018
MPN: 32^52
JUBILÄUMSCLIP
# 019
MPN: MB x 25 - UNI 5740
BOLZEN
# 020
MPN: MS X 1 - UNI 5588
NUSS
# 021
MPN: 95129
Scheibe
# 022
MPN: 26793
ROHR
aus £225,45
aus £225,45
# 023
MPN: 26795
ÄRMEL
aus £48,51
aus £48,51
# 024
MPN: 26794
ROHR
aus £280,04
aus £280,04
# 025
MPN: 32^52
JUBILÄUMSCLIP
# 026
MPN: 103948
KÜHLERABFLUSSHAHN M14X1.5MM
aus £96,58
aus £96,58
Dieses Teil ersetzt die Teilenummer 10300640 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 027
MPN: 10282460
Scheibe
aus £0,54
aus £0,54
# 028
-
SCHRAUBEN
# 029
-
DECKEL
# 030
MPN: 101484

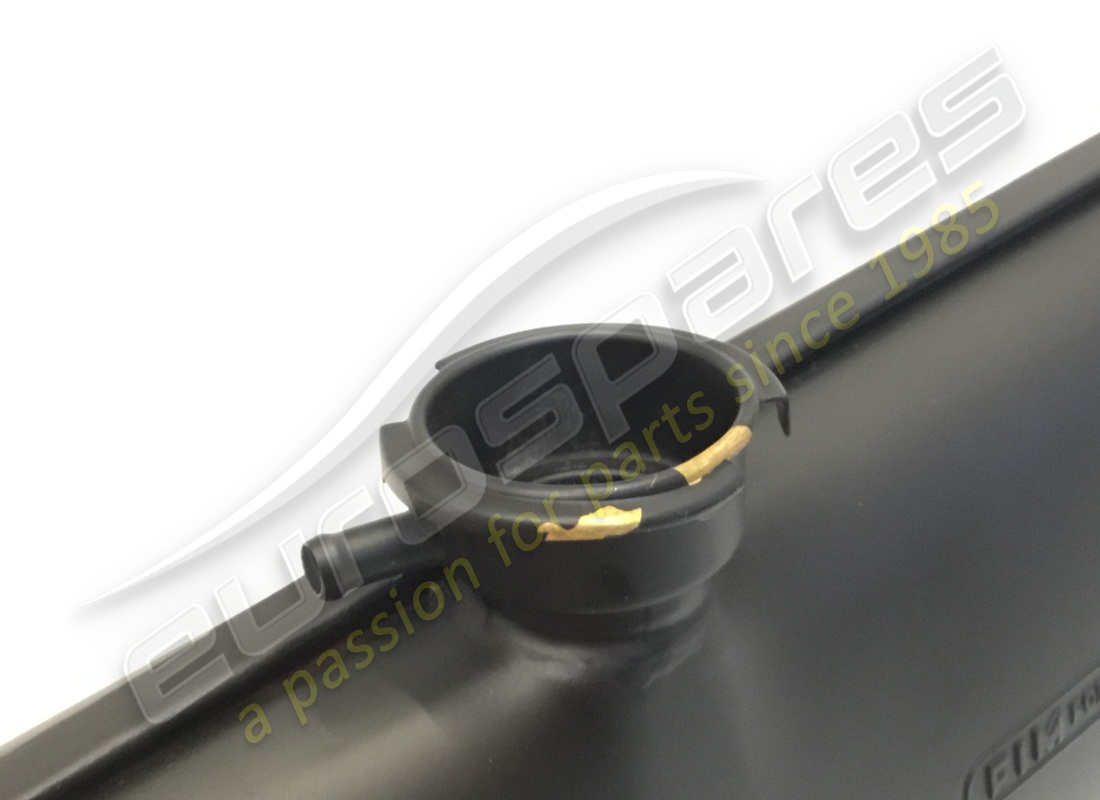

KÜHLERKAPPE
FIM
aus £24,19
aus £24,19
# 031
MPN: 106347
ROHR
aus £20,74
aus £20,74
Dieses Teil ersetzt die Teilenummer 800310 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: Calor 12x22
ROHR
# 033
MPN: 800199
ROHR
aus £100,49
aus £100,49
Dieses Teil ersetzt die Teilenummer 800309
# 034
MPN: 9 GM
LÜFTERMOTOR
# 035
MPN: 36128
LÜFTERFLÜGEL
aus £934,50
aus £934,50
# 036
MPN: 93093
GEWINDESTIFT
aus £0,73
aus £0,73
# 037
MPN: 1/4 AM 3/70 6 R 1
NUSS
