023 - Äußere Getriebesteuerung

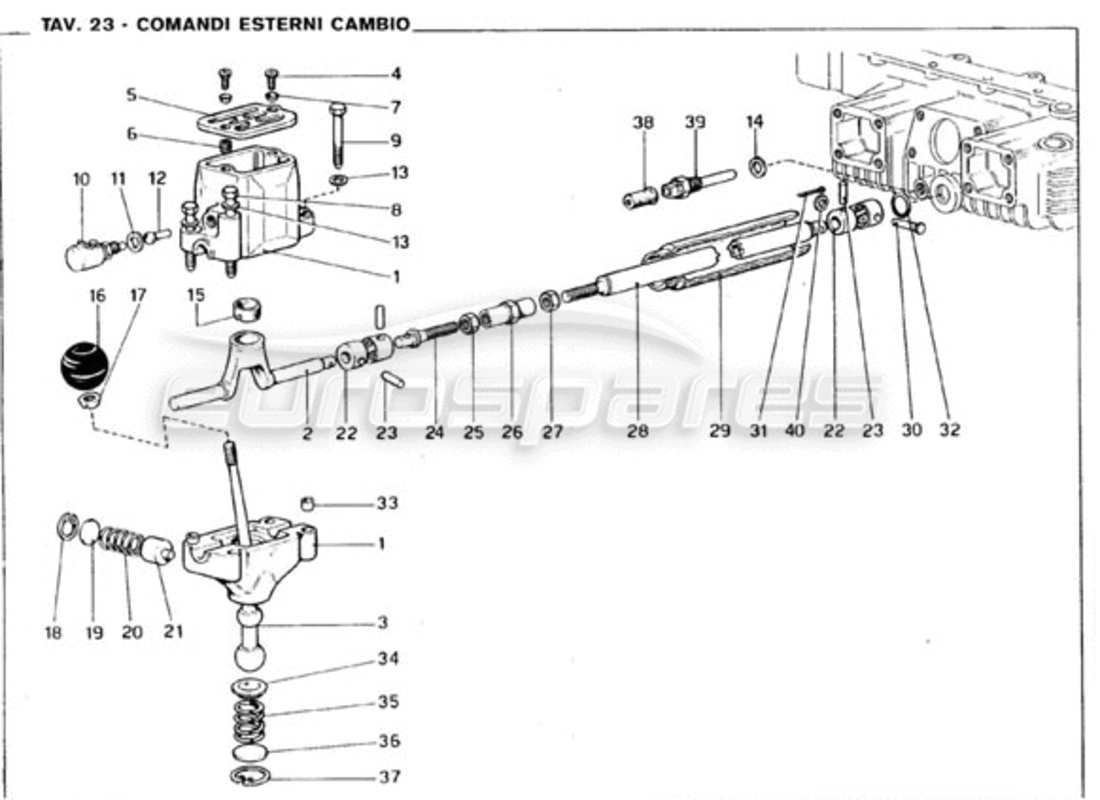

Ferrari 246 GT Series 1 Gearbox Outer Controls Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 524142
GETRIEBEGEHÄUSE
aus £3.144,75
aus £3.144,75
# 001
MPN: 524143
Abgang
# 002
MPN: 524144
STIFT
Ersetzung
Ersetzung
# 003
MPN: 523150
Abgang
Ersetzung
Ersetzung
# 004
MPN: 5x0,8x12 - UNI 274
SCHRAUBEN
5x0,8x12 – UNI 274
# 005
MPN: 522499
SCHALTHEBEL TOR
# 006
MPN: 5 X 0,8 x 7,5
BUCHSE
5 X 0,8 x 7,5
# 007
MPN: RDS 5
Scheibe
# 008
MPN: 95430
BOLZEN
aus £2,99
aus £2,99
# 009
MPN: 95060
BOLZEN
aus £0,99
aus £0,99
# 010
MPN: 522749
SCHALTEN
# 011
MPN: RC 10
Scheibe
# 012
MPN: 522497
PIN FÜR SCHALTER
Ersetzung
Ersetzung
# 013
MPN: 5R2
Scheibe
# 014
MPN: 94877
Dichtung
Ersetzung
Ersetzung
# 015
MPN: 522509
BUSCH
# 016
MPN: 523148
SCHALTHEBELKNOPF
Ersetzung
Ersetzung
# 017
MPN: 523214
HALTEMUTTER
Ersetzung
Ersetzung
# 018
MPN: AA 23 i
SEEGER-RING
# 019
MPN: 522515
KERNSTECKER
Ersetzung
Ersetzung
# 020
MPN: 522483
FRÜHLING
Ersetzung
Ersetzung
# 021
MPN: 522514
HEBEL-RÜCKGABESTIFT
Ersetzung
Ersetzung
# 022
MPN: 520187
ZAHNRADGESTÄNGE-KREISGELENK
Ersetzung
Ersetzung
# 023
MPN: N 5x26
Stecker
# 024
MPN: 523075
Getriebegestänge
# 025
MPN: 523971
NUSS
# 026
MPN: 521362
EINSTELLER
Ersetzung
Ersetzung
# 027
MPN: 12x1,25 - UNI 5589
RECHTE MUTTER
12x1,25 – UNI 5589
# 028
MPN: 523890
ROHR
aus £84,97
aus £84,97
# 029
MPN: 522722
STAUBABDECKUNG DER SELEKTORWELLE
aus £68,77
aus £68,77
# 030
MPN: 523712
STIFT
Ersetzung
Ersetzung
# 031
MPN: C1
SPLIT PIN
Ersetzung
Ersetzung
# 032
MPN: 3081
SIEGELRING
# 033
MPN: 100041
ZENTRIERDÜBEL
aus £3,82
aus £3,82
# 034
MPN: 522517
PLATTE
Ersetzung
Ersetzung
# 035
MPN: 522482
FRÜHLING
Ersetzung
Ersetzung
# 036
MPN: 522516
PLATTE
Ersetzung
Ersetzung
# 037
MPN: AA 32 i
SEEGER-RING
# 038
MPN: 4160940
ANSCHLUSSGUMMISTÜTZE
# 039
MPN: 4159681
ÖLTEMPERATUR-THERMISTOR
Ersetzung
Ersetzung
# 040
MPN: 8R 5
Scheibe
Ersetzung
Ersetzung
