025 - Differential- und Achswellen

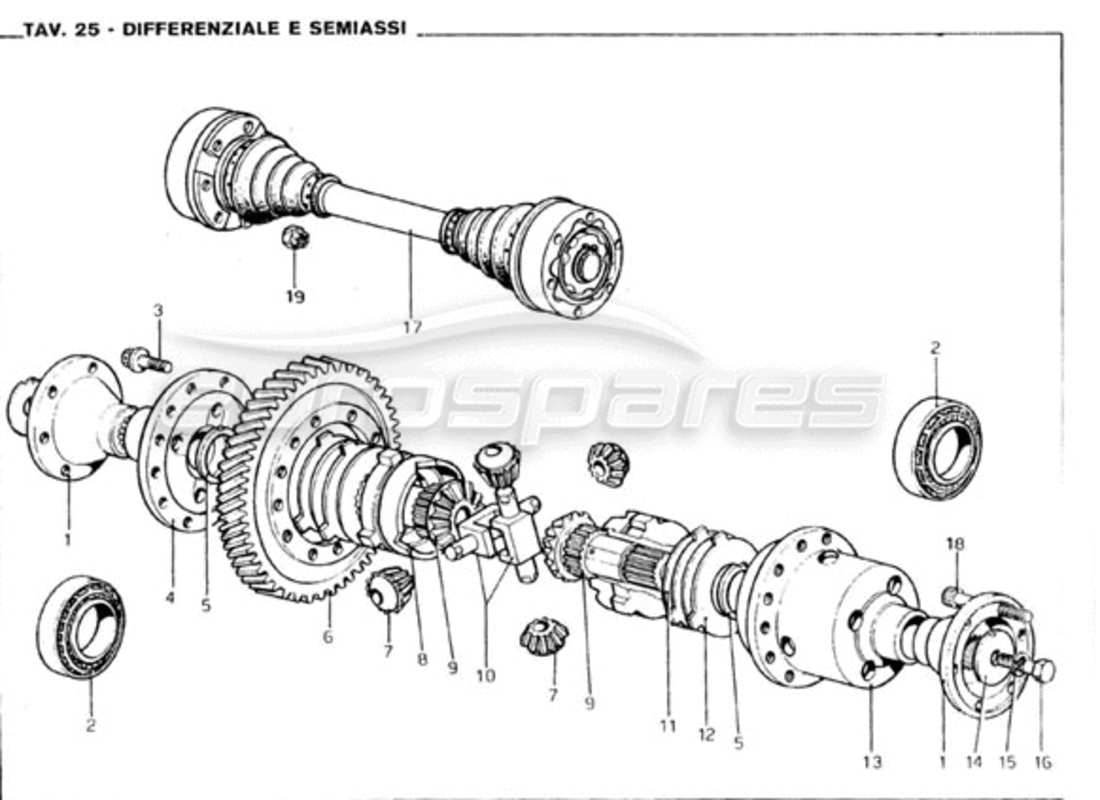

Ferrari 246 GT Series 1 Differential & Axle Shafts Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: 580387
Diff-Einheit
# 001
MPN: 580398
FLANSCH
aus £830,46
aus £830,46
# 002
MPN: 368 A - 362 A
LAGER
# 002
MPN: RIV 14240
LAGER
# 003
-
SCHRAUBEN
# 004
-
ABDECKUNG
# 005
-
RING
# 006
MPN: 95520161

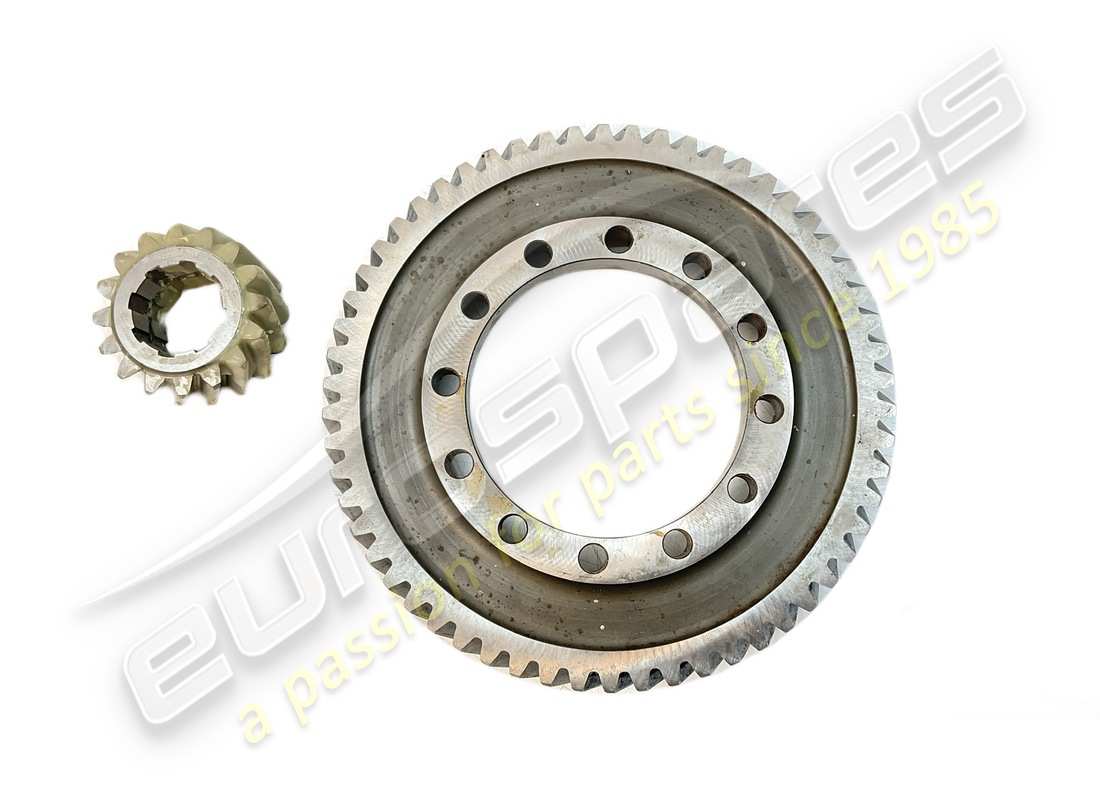

KRONE- UND RITZELSATZ
aus £1.888,03
aus £1.888,03
# 006
MPN: 95520162

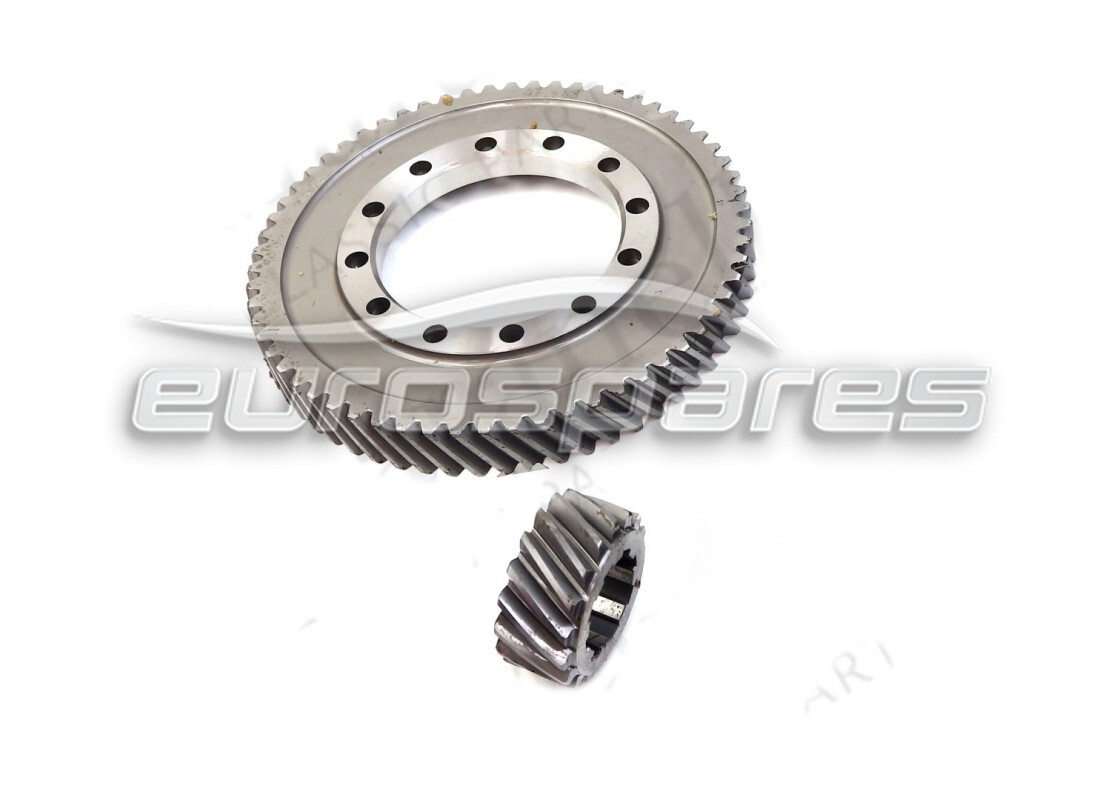

KRONE- UND RITZELSATZ
aus £3.146,98
aus £3.146,98
Dieses Teil ersetzt die Teilenummer 522691 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
-
SATELLIT
# 008
-
RING
# 009
-
PLANETARIO
# 010
-
PINS
# 011
-
PLATTE
# 012
-
PLATTE
# 013
-
BOX AUF DEM DIFFERENTIAL
# 014
-
Scheibe
# 015
-
Scheibe
# 016
-
SCHRAUBEN
# 017
MPN: 580386
ANTRIEBSWELLE
# 018
MPN: M10 x 65 UNI 5534
BOLZEN
# 019
MPN: 10x1,25
NUSS
10x1,25
