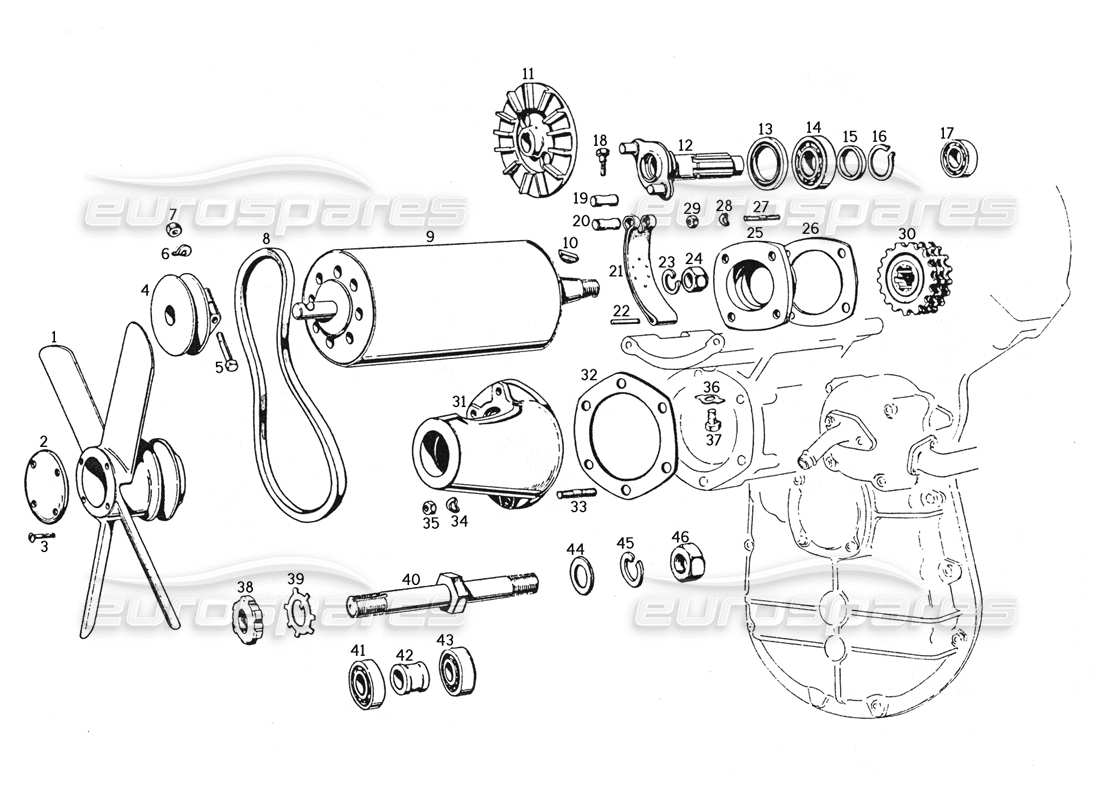

012 - Dynamo und Ventilator
Ferrari 250 GTE (1957) Dynamo and Fan Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: 79539
WASSERPUMPE MIT LAUFRAD
Gültig für 250GTE
# 001
MPN: 78173
LÜFTER
aus £319,03
aus £319,03
# 002
MPN: 78173
COPERCHIETTO
aus £319,03
aus £319,03
# 003
MPN: 94280
SCHRAUBEN
# 004
MPN: 78174
ROLLE
aus £510,75
aus £510,75
# 005
MPN: 92276
BOLZEN
# 006
MPN: 93830
Scheibe
aus £1,52
aus £1,52

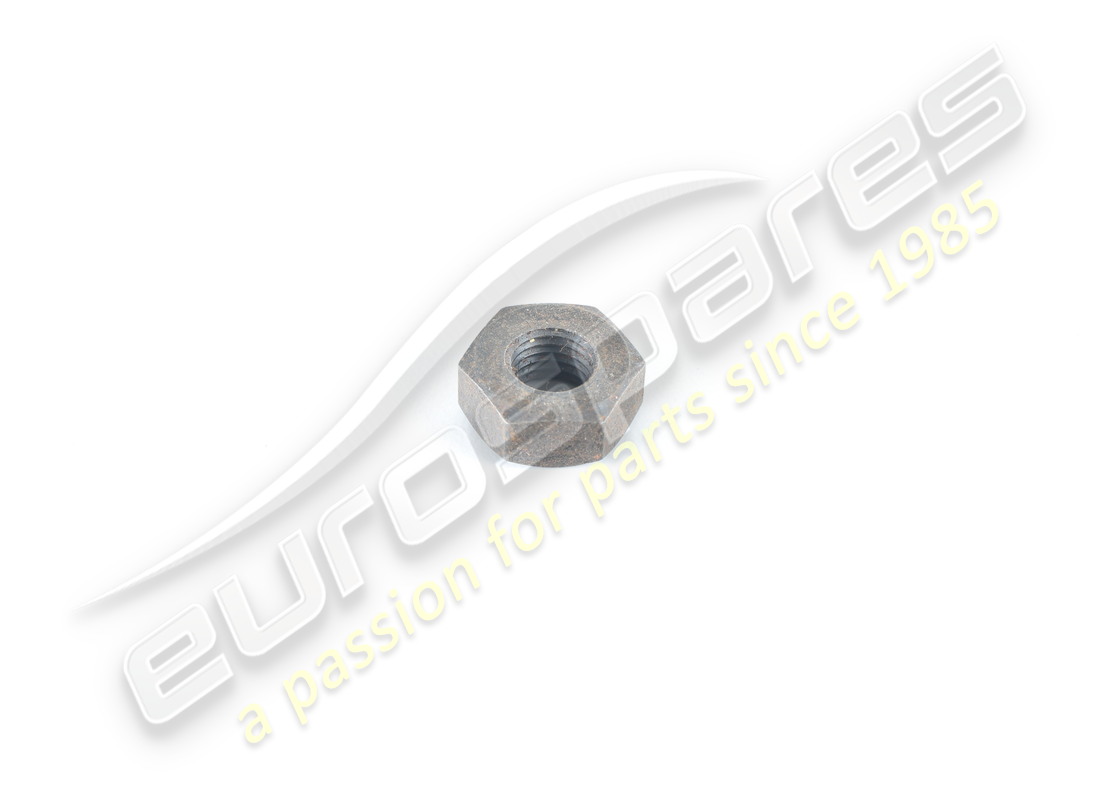

# 007
MPN: 92412
NUSS
aus £1,56
aus £1,56
# 008
MPN: 78169
CINGHIA TRAPEZIOIDALE
aus £18,76
aus £18,76

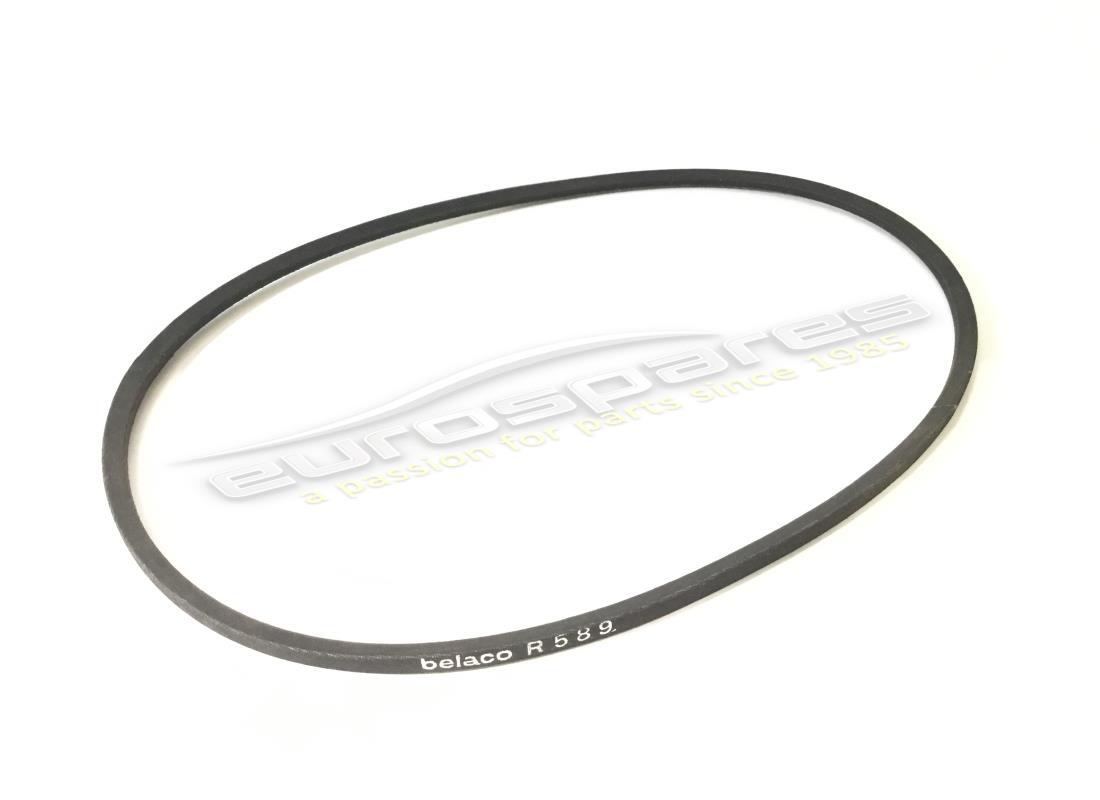

# 008
MPN: MC2039/1
KEILRIEMEN
Belaco R589
aus £4,67
aus £4,67

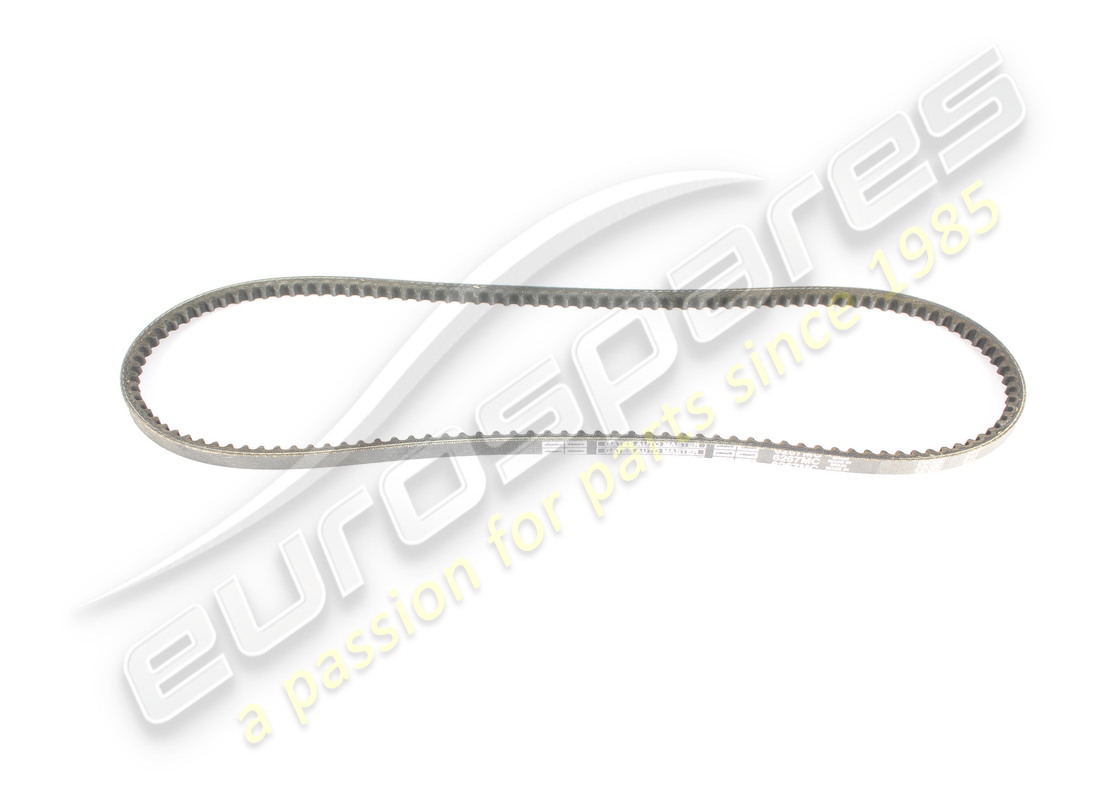

# 008
MPN: MC2039/10
KEILRIEMEN
500SF belaco R628
aus £3,37
aus £3,37
# 008
MPN: MC2039/11
KEILRIEMEN
Belaco RH649
aus £7,70
aus £7,70
# 008
MPN: MC2039/13
KEILRIEMEN
Pirelli 4705
aus £6,86
aus £6,86

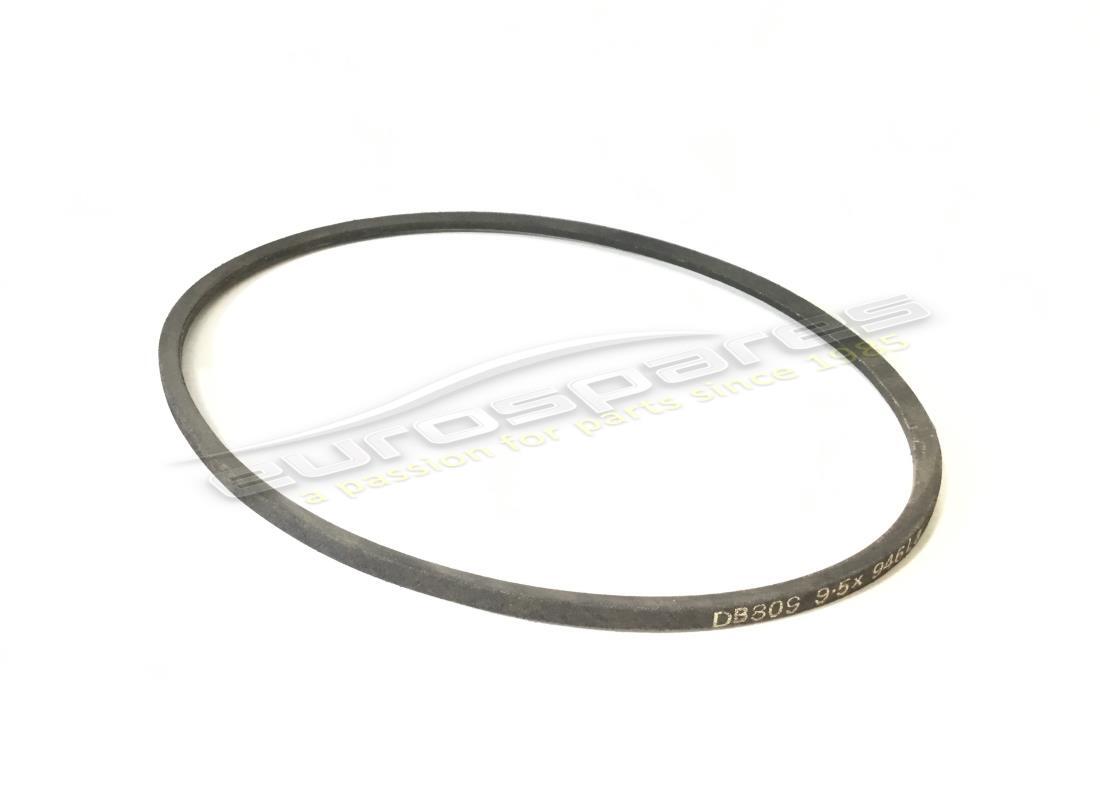

# 008
MPN: MC2039/5
KEILRIEMEN
250 Cabriolet DB809 9.5x946La
aus £4,26
aus £4,26
# 008
MPN: MC2039/8
KEILRIEMEN
250 GTO – Belaco RH782 – GRÖSSE PRÜFEN
aus £5,44
aus £5,44
# 009
MPN: 30552
DINAMO
# 010
-
Schlüssel
# 011
MPN: 30549
LÜFTER
# 012
MPN: 22127
DYNAMO-STEUERWELLE
# 013
MPN: 93454
SIEGELRING
# 014
MPN: 22125
LAGER
Ersetzung
Ersetzung
# 015
MPN: 22126
ABSTANDSHALTER
# 016
MPN: 22128
SCEGER
# 017
MPN: 95890204
LAGER
aus £111,28
aus £111,28
Dieses Teil ersetzt die Teilenummer 93457
# 018
MPN: 92221
BOLZEN
# 019
MPN: 30421
ÄRMEL
# 020
MPN: 30420
ÄRMEL
# 021
MPN: 30467
DYNAMO-VERSCHLUSSHALTER
# 022
MPN: 22405
DYNAMO-BEFESTIGUNGSROHR
# 023
-
Scheibe
# 024
-
NUSS
# 025
MPN: 22132
ABDECKUNG
# 026
MPN: 22104
Dichtung
aus £23,41
aus £23,41
# 027
MPN: 92819
GEWINDEBOLZEN
# 028
MPN: 93831
Scheibe
# 029
MPN: 92393
NUSS
# 030
MPN: 22120/2
DYNAMO-STEUERRITZEL
# 031
MPN: 24520
ABDECKUNG
# 032
MPN: 24261
Dichtung
aus £10,04
aus £10,04
# 033
MPN: 92917
GEWINDEBOLZEN
# 034
MPN: 93830
Scheibe
aus £1,52
aus £1,52
# 035
MPN: 92412
NUSS
aus £1,56
aus £1,56
# 036
MPN: 92353
PLATTE
aus £0,47
aus £0,47
# 037
MPN: 94242
BOLZEN
# 038
MPN: 93121
RINGMUTTER
# 039
MPN: 92702
PLATTE

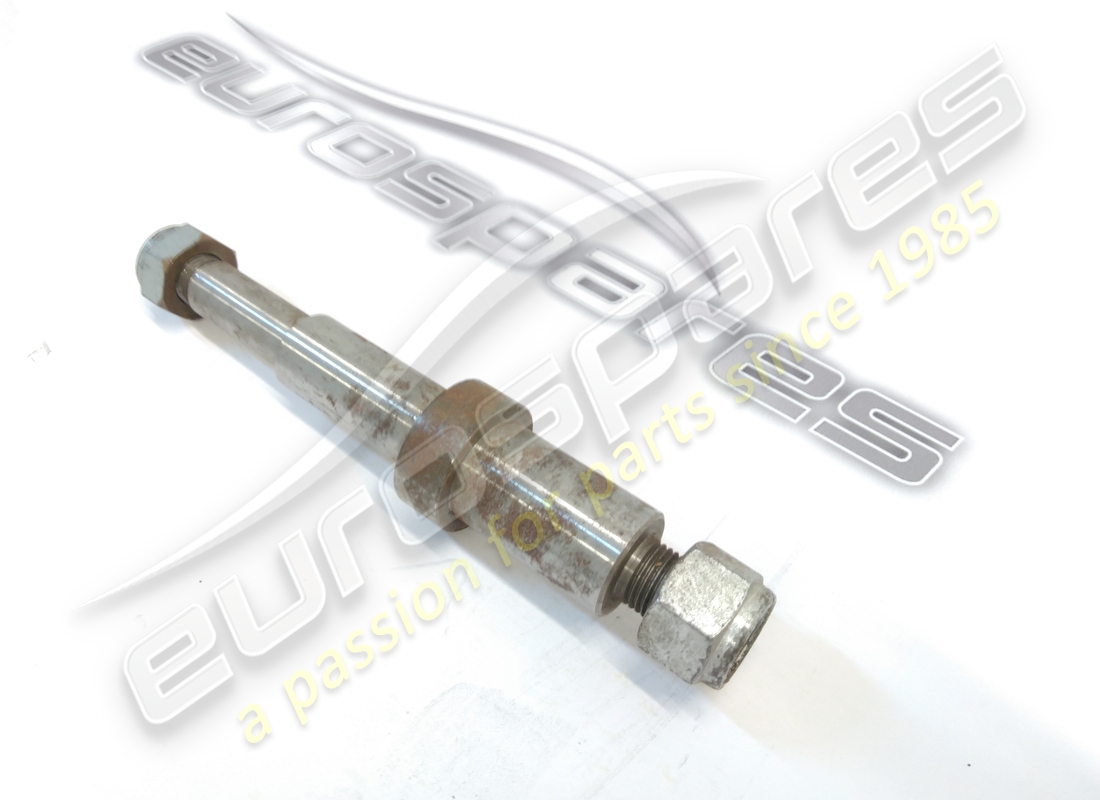

# 040
MPN: 78175
BAUM
aus £450,00
aus £450,00
# 041
MPN: 93197
LAGER
Ersetzung
Ersetzung
# 042
MPN: 78177
ABSTANDSHALTER
aus £12,58
aus £12,58
# 043
MPN: 93197
LAGER
Ersetzung
Ersetzung
# 044
MPN: 78180
Scheibe
# 045
MPN: 94279
Scheibe
# 046
MPN: 94277
NUSS
