016 - Zahnräder

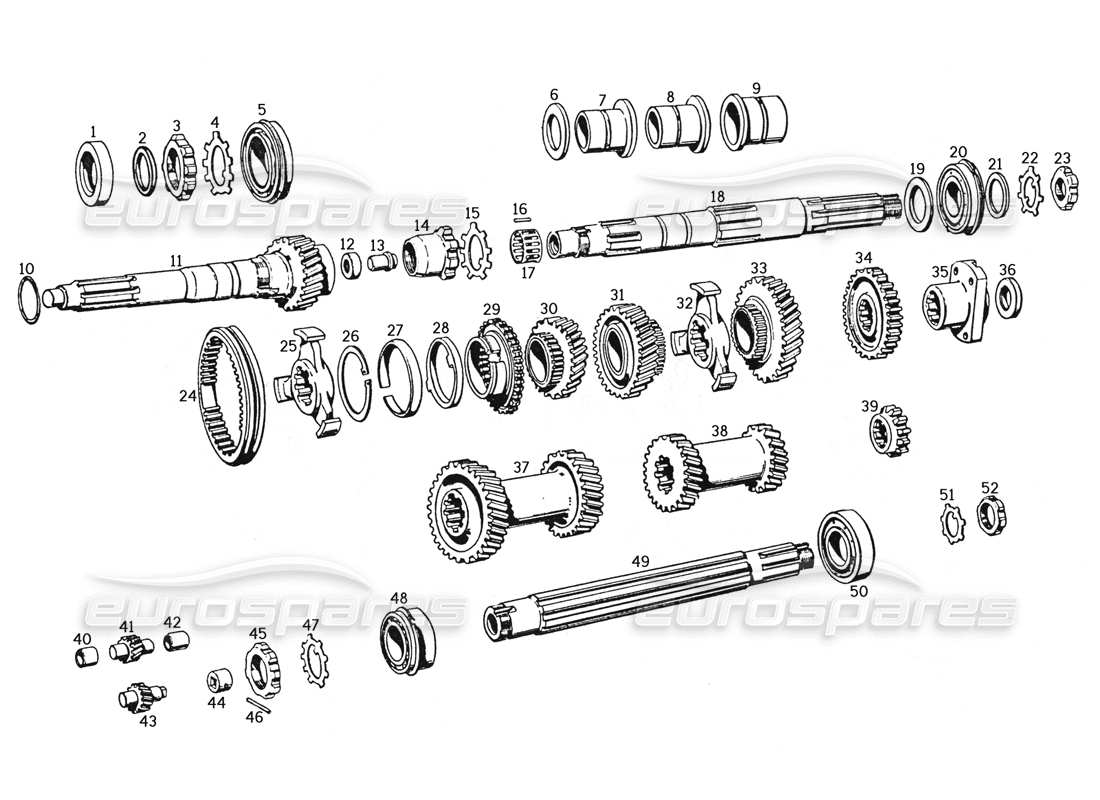

Ferrari 250 GTE (1957) Gear Wheels Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 92906
SIEGELRING
# 002
MPN: 95850105
RING
aus £17,95
aus £17,95
Dieses Teil ersetzt die Teilenummer 52971
# 003
MPN: 93330
RINGMUTTER
aus £86,69
aus £86,69
# 004
MPN: 93747
Scheibe
aus £31,08
aus £31,08
# 005
MPN: 93297
LAGER
# 006
MPN: 53536
ABSTANDSHALTER
# 007
MPN: 53534
Übersetzen......
# 008
MPN: 53533
Übersetzen......
# 009
MPN: 53531
Übersetzen......
# 010
MPN: 95850105
RING
aus £17,95
aus £17,95
Dieses Teil ersetzt die Teilenummer 52971
# 011
MPN: 53750
GETRIEBEWELLE
# 012
MPN: 92968
SIEGELRING
# 013
MPN: 53052
ESTREMITA PER ALBERO
# 014
MPN: 53517
RINGMUTTER
aus £116,50
aus £116,50
# 015
MPN: 94239
Scheibe
aus £30,99
aus £30,99
# 016
MPN: 95893006
ROLLENKÄFIG
aus £5,74
aus £5,74
Dieses Teil ersetzt die Teilenummer 94376
# 017
MPN: 95893006
ROLLENKÄFIG
aus £5,74
aus £5,74
Dieses Teil ersetzt die Teilenummer 94376
# 018
MPN: 53726
Primärbaum
# 019
MPN: 53557
Übersetzen......
aus £59,50
aus £59,50
# 020
MPN: 93297
LAGER
# 021
MPN: 53092
DISTANZIALE FRA CUSCINEO E INGR. RM
aus £66,15
aus £66,15
# 022
MPN: 93748
Scheibe
aus £15,83
aus £15,83
# 023
MPN: 93326
RINGMUTTER
aus £147,51
aus £147,51
# 024
MPN: 522047
STEUERHÜLSE
aus £662,80
aus £662,80
Dieses Teil ersetzt die Teilenummer 53511
# 025
MPN: 53510
Übersetzen......
# 026
MPN: 53514
RING
aus £85,61
aus £85,61
# 027
MPN: 521769
SYNCHRORING (GLATTE AUSFÜHRUNG)
aus £463,46
aus £463,46
Dieses Teil ersetzt die Teilenummer 53512
# 028
MPN: 53515
RING
aus £439,02
aus £439,02
# 029
MPN: 53513
DRAG-KÖRPER
aus £740,75
aus £740,75
# 030
MPN: 53749
Ingranaggio 3ª Geschwindigkeit
# 031
MPN: 53748
Ingranaggio 2ª Geschwindigkeit
# 032
MPN: 53509
Übersetzen......
aus £731,29
aus £731,29
# 033
MPN: 53747
Ingranaggio 1ª velocita
# 034
MPN: 53059
INGRANAGGIO RM PRIM
# 035
MPN: 53161
ÄRMEL
# 036
MPN: 53095
Scheibe
aus £14,61
aus £14,61
# 037
MPN: 53752
Übersetzen......
# 038
MPN: 53751
Übersetzen......
# 039
MPN: 53060
INGRANAGGIO RM SECON.
# 040
MPN: 53453
BUSCH
# 041
MPN: 52452
ANGETRIEBENES ZAHNRAD
aus £80,12
aus £80,12
# 042
MPN: 52454
BUSCH
# 043
MPN: 52451
ANTRIEBSZAHNRAD
# 044
MPN: 52461
BUSCH
# 045
MPN: 93325
RINGMUTTER
aus £151,94
aus £151,94
# 046
MPN: 52455
STIFT
# 047
MPN: 93305
Scheibe
aus £16,19
aus £16,19
Dieses Teil ersetzt die Teilenummer 33305
# 048
MPN: 93298
LAGER
Ersetzung
Ersetzung
# 049
MPN: 53051
Sekundärbaum
# 050
MPN: 93380
LAGER
# 051
MPN: 93306
Scheibe
aus £17,65
aus £17,65
# 052
MPN: 93327
RINGMUTTER
aus £128,21
aus £128,21
