017 - Getriebesteuerung

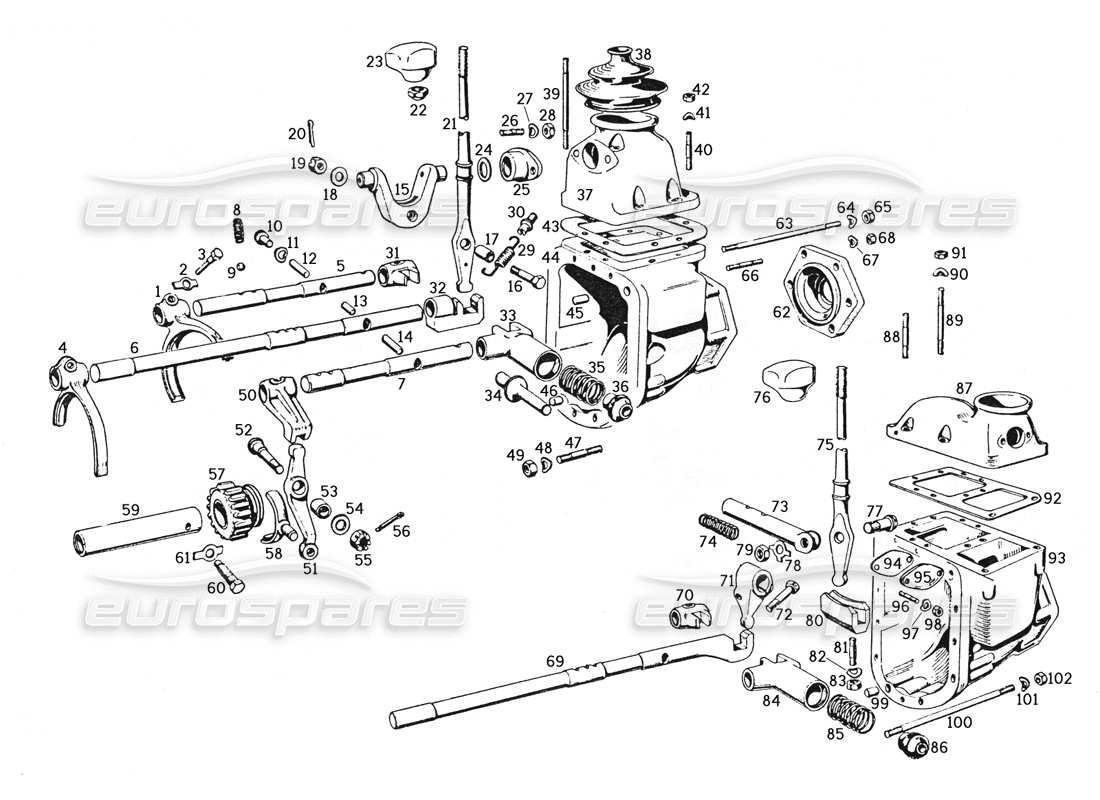

Ferrari 250 GTE (1957) Gear Control Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 53527
Übersetzen......
aus £1.345,80
aus £1.345,80
# 002
MPN: 92387
PLATTE
aus £0,49
aus £0,49
# 003
MPN: 93231
BOLZEN
aus £7,23
aus £7,23
# 004
MPN: 53528
GABEL 3ª UND 4ª GESCHWINDIGKEIT
# 005
MPN: 53529
Übersetzen......
# 006
MPN: 53530
Übersetzen......
# 007
MPN: 53108
ASIEN PRO RM
# 008
MPN: 53684
FRÜHLING
aus £33,45
aus £33,45
# 009
MPN: 93309

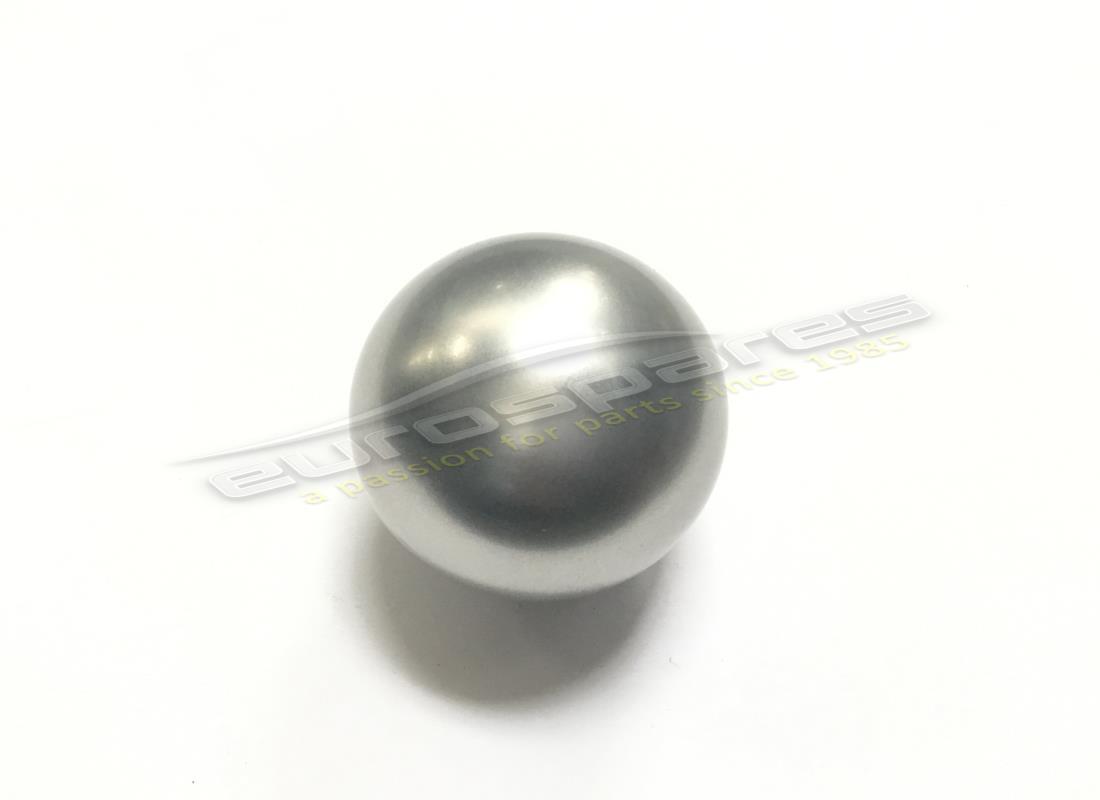

SFERA
Ersetzung
Ersetzung
# 010
MPN: 93347
Stecker
# 011
MPN: 93346
Dichtung
aus £0,47
aus £0,47
# 012
MPN: 53125
Übersetzen......
aus £4,14
aus £4,14
# 013
MPN: 100748
Übersetzen......
aus £22,36
aus £22,36
Dieses Teil ersetzt die Teilenummer 53126
# 014
MPN: 53125
ROLLE FÜR MRT
aus £4,14
aus £4,14
# 015
MPN: 53129
PIVOT
# 016
MPN: 53130
BOLZEN
# 017
MPN: 53128
BUSCH
# 018
MPN: 93300
Scheibe
# 019
MPN: 92504
NUSS
# 020
MPN: 92521
SPLIT PIN
# 021
MPN: 53127
HEBEL
# 022
MPN: 53203
SICHERUNGSMUTTER
aus £119,54
aus £119,54
# 023
MPN: 53277
GTE-SCHALTKNAUF
# 023
MPN: 53278
GTO-Schaltknauf
# 024
MPN: 53132
Scheibe
# 025
MPN: 53131
COPERCHIETTO
# 026
MPN: 92640
GEWINDEBOLZEN
# 027
MPN: 93831
Scheibe
# 028
MPN: 92393
NUSS
# 029
MPN: 53189
FRÜHLING
# 030
MPN: 53190
PIVOT
# 031
MPN: 53115
Übersetzen......
# 032
MPN: 53537
SELEKTORGABEL 3 UND 4
# 033
MPN: 53119
GABEL
# 034
MPN: 53120
PIVOT
aus £28,66
aus £28,66
# 035
MPN: 53121
FRÜHLING
aus £8,17
aus £8,17
# 036
MPN: 53122
RINGMUTTER
aus £19,10
aus £19,10
# 037
MPN: 53043
UNTERSTÜTZUNG
# 038
MPN: 16310305
Schalthebelmanschette
# 039
MPN: 92102
LANGER GEWINDEBOLZEN
# 040
MPN: 92282
KURZER GEWINDEBOLZEN
# 041
MPN: 93831
Scheibe
# 042
MPN: 92393
NUSS
# 043
MPN: 53048
Dichtung
# 044
MPN: 53191
UNTERSTÜTZUNG
# 045
MPN: 93341
DÜBEL
# 046
MPN: 93341
DÜBEL
# 047
MPN: 93241
GEWINDEBOLZEN
# 048
MPN: 93830
Scheibe
aus £1,52
aus £1,52
# 049
MPN: 92412
NUSS
aus £1,56
aus £1,56
# 050
MPN: 53114
GABEL
# 051
MPN: 53112
HEBEL
# 052
MPN: 53113
PIVOT
aus £31,96
aus £31,96
# 053
MPN: 53139
BUSCH
# 054
MPN: 92383
Scheibe
# 055
MPN: 92638
NUSS
aus £2,99
aus £2,99
# 056
MPN: 92521
SPLIT PIN
# 057
MPN: 53061
RM-ZAHNRAD
# 058
MPN: 53111
GABEL COM. UMKEHREN.
aus £34,80
aus £34,80
# 059
MPN: 53063
PIVOT
aus £47,94
aus £47,94
# 060
MPN: 93295
BOLZEN
# 061
MPN: 93830
PLATTE
aus £1,52
aus £1,52
# 062
MPN: 53049
ABDECKUNG
aus £6,28
aus £6,28
# 063
MPN: 93241
GEWINDEBOLZEN
# 064
MPN: 93830
Scheibe
aus £1,52
aus £1,52
# 065
MPN: 92412
NUSS
aus £1,56
aus £1,56
# 066
MPN: 92640
GEWINDEBOLZEN
# 067
MPN: 93831
Scheibe
# 068
MPN: 92725
NUSS
# 069
MPN: 53670
Übersetzen......
# 070
MPN: 53672
Übersetzen......
# 071
MPN: 53671
HEBEL
# 072
MPN: 94268
BOLZEN
# 073
MPN: 53674
PIVOT
# 074
MPN: 53679
FRÜHLING
# 075
MPN: 53675
HEBEL
# 076
MPN: 53630
Pomollo
Ersetzung
Ersetzung
# 077
MPN: 53677
PIVOT
# 078
MPN: 94365
PLATTE
aus £6,50
aus £6,50
# 079
MPN: 94364
NUSS
# 080
MPN: 53676
HEBELFÜHRUNG
# 081
MPN: 94348
GEWINDEBOLZEN
# 082
MPN: 93830
Scheibe
aus £1,52
aus £1,52
# 083
MPN: 92412
NUSS
aus £1,56
aus £1,56
# 084
MPN: 53673
Wählgabel Rückwärtsgang.
# 085
MPN: 53700
FRÜHLING
# 086
MPN: 53122
RINGMUTTER
aus £19,10
aus £19,10
# 087
MPN: 53669
ABDECKUNG
# 088
MPN: 94349
KURZER GEWINDEBOLZEN
# 089
MPN: 93403
LANGER GEWINDEBOLZEN
# 090
MPN: 93831
Scheibe
# 091
MPN: 92393
NUSS
# 092
MPN: 53681
Dichtung
aus £18,83
aus £18,83
# 093
MPN: 53668
UNTERSTÜTZUNG
# 094
MPN: 94351
Dichtung
# 095
MPN: 53678
COPERCHIETTO
# 096
MPN: 94350
GEWINDEBOLZEN
# 097
MPN: 93832
Scheibe
# 098
MPN: 92514
NUSS
# 099
MPN: 93341
DÜBEL
# 100
MPN: 93592
GEWINDEBOLZEN
# 101
MPN: 93830
Scheibe
aus £1,52
aus £1,52
# 102
MPN: 92412
NUSS
aus £1,56
aus £1,56
