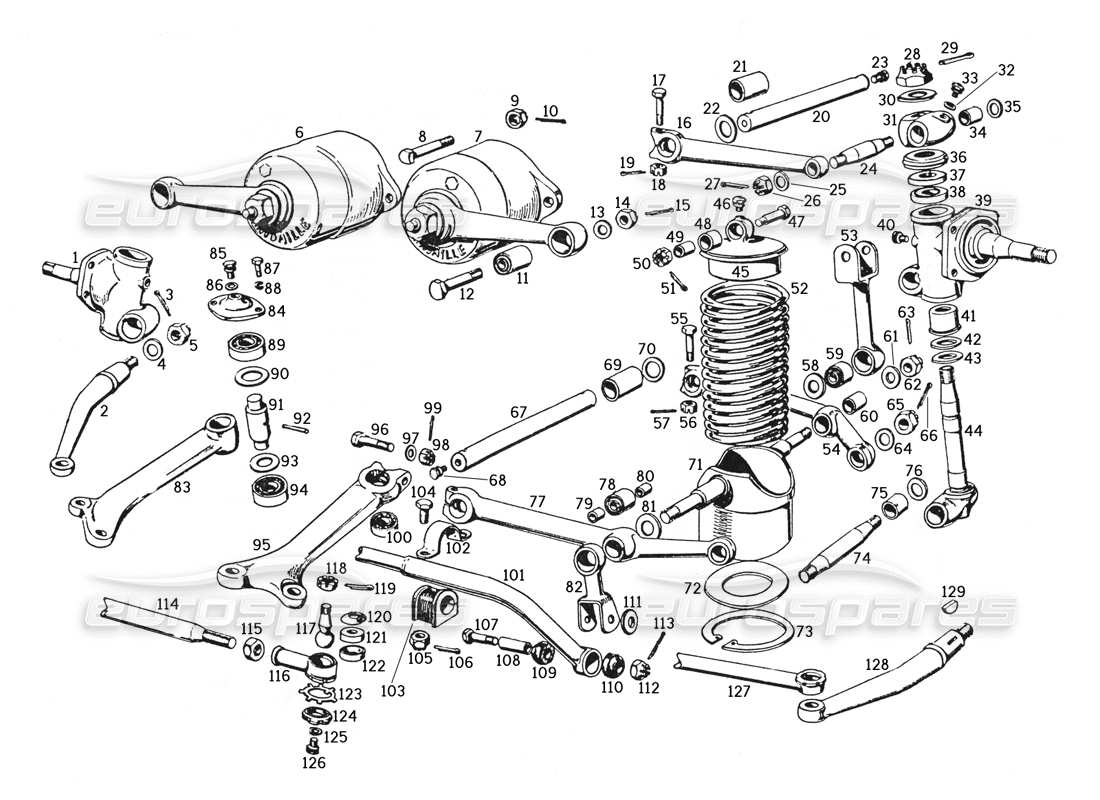

022 - Vorderradaufhängung und Lenkgestänge
Ferrari 250 GTE (1957) Front Suspension and Steering Linkage Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 64529
FUSO A SNODO DESTRC
# 002
MPN: 76269
HEBEL
aus £257,27
aus £257,27
# 003
MPN: 92381
SPLIT PIN
# 004
MPN: 94314
Scheibe
aus £4,97
aus £4,97
# 005
MPN: 94313
NUSS
aus £14,33
aus £14,33
# 006
MPN: 64457
AMMORTIZZAIORE DESTRO
# 007
MPN: 64457
AMMORIIZZATORE SINISTRO
# 008
MPN: 93856
BOLZEN
# 009
MPN: 92427
NUSS
aus £2,00
aus £2,00
# 010
MPN: 92377
SPLIT PIN
# 011
MPN: 250-24-011-90
BUSCH
# 012
MPN: 92796
BULIONE
# 013
MPN: 92308
Scheibe
# 014
MPN: 92427
NUSS
aus £2,00
aus £2,00
# 015
MPN: 92377
SPLIT PIN
# 016
MPN: 64536
LEVE SUPERIORI
aus £395,00
aus £395,00
# 017
MPN: 92884
BOLZEN
# 018
MPN: 92421
NUSS
# 019
MPN: 92373
SPLIT PIN
# 020
MPN: 64258
PIVOT
aus £211,65
aus £211,65
# 021
MPN: 64164
BUSSOIA
# 022
MPN: 64177
Scheibe
aus £26,93
aus £26,93
# 023
MPN: 92449
SCHMIERENDER
aus £8,85
aus £8,85
# 024
MPN: 640788
PIVOT
aus £202,48
aus £202,48
Dieses Teil ersetzt die Teilenummer 64537
# 025
MPN: 94179
Scheibe
# 026
MPN: 94361
NUSS
# 027
MPN: 92331
SPLIT PIN
# 028
MPN: 92429
NUSS
aus £35,94
aus £35,94
# 029
MPN: 92385
SPLIT PIN
# 030
MPN: 92381
Scheibe
# 031
MPN: 64310
KNOTEN FÜR HEBEL
# 032
MPN: 93348
Scheibe
# 033
MPN: 92449
SCHMIERENDER
aus £8,85
aus £8,85
# 034
MPN: 64313
BUSSOIA
aus £71,86
aus £71,86
# 035
MPN: 64324
Scheibe
aus £0,95
aus £0,95
# 036
MPN: 64220
PFANNE
aus £60,05
aus £60,05
# 037
MPN: 64548
RALLE SUPERIORE
aus £51,45
aus £51,45
# 038
MPN: 46549
Ralle inferiore
# 039
MPN: 64530
LINKES KNIE
# 040
MPN: 92449
SCHMIERENDER
aus £8,85
aus £8,85
# 041
MPN: 64125
BUSCH
aus £60,61
aus £60,61
# 042
MPN: 64214
Scheibe
aus £46,02
aus £46,02
# 043
MPN: 64221
ABSTANDSHALTER
# 044
MPN: 64512
PIVOT
# 045
MPN: 64563
Federkappe
aus £29,81
aus £29,81
# 046
MPN: 92449
SCHMIERENDER
aus £8,85
aus £8,85
# 047
MPN: 94189
BOLZEN
# 048
MPN: 64510
BUSCH
# 049
MPN: 64511
ABSTANDSHALTER
# 050
MPN: 93746
NUSS
# 051
MPN: 92379
SPLIT PIN
# 052
MPN: 64506

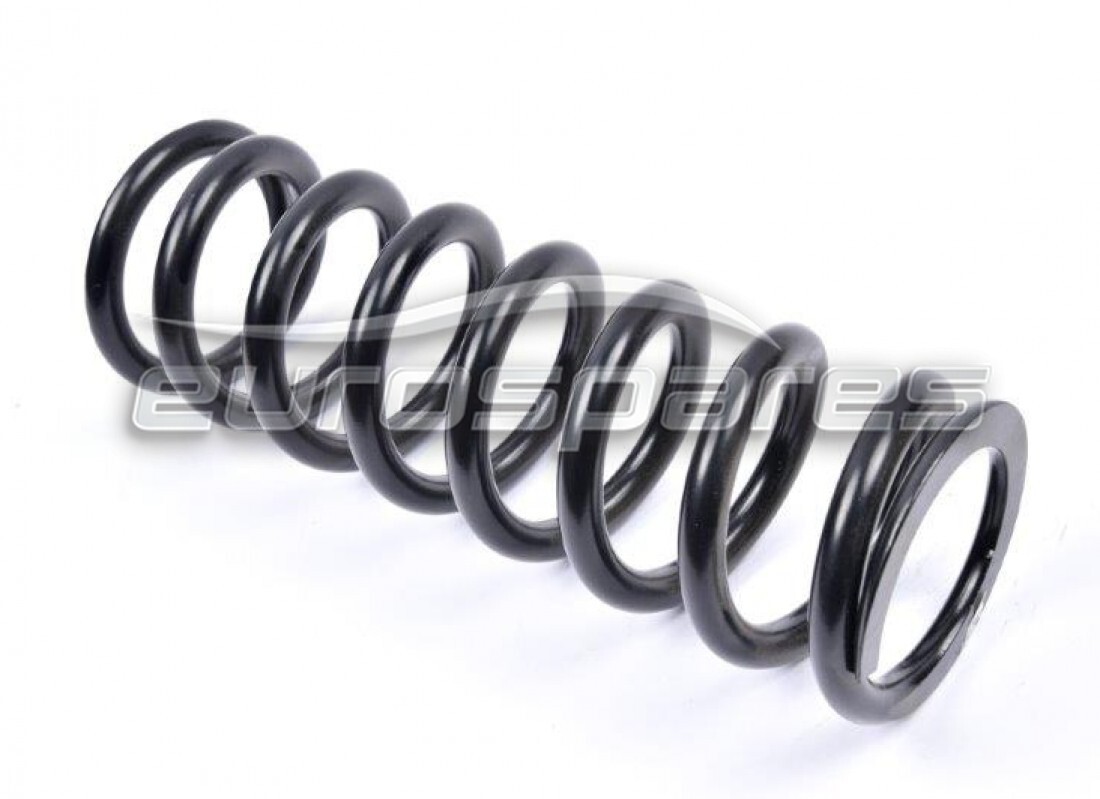

VORDERE STRASSENFEDER
(Gültig für 250 GT Europa)
aus £414,36
aus £414,36
# 052
MPN: 65069
VORDERE STRASSENFEDER
(gültig für 250 SWB)
aus £518,07
aus £518,07
# 052
MPN: 65095
VORDERE STRASSENFEDER (32,5 CM) – 10 SPULEN
(gültig für 250 GTE)
aus £463,86
aus £463,86
# 053
MPN: 64256
BISCOTTINO PER AMMORTIZZ
aus £819,05
aus £819,05
# 054
MPN: 64534
Hintere Strebe
aus £3.044,90
aus £3.044,90
# 055
MPN: 92884
BOLZEN
# 056
MPN: 92421
NUSS
# 057
MPN: 92373
SPLIT PIN
# 058
MPN: 64505
ABSTANDSHALTER
aus £18,19
aus £18,19
# 059
MPN: 100773
SILENLBLOC
aus £19,87
aus £19,87
Dieses Teil ersetzt die Teilenummer 60220 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 060
MPN: 64504
BUSCH
aus £51,00
aus £51,00
# 061
MPN: 92308
Scheibe
# 062
MPN: 92427
NUSS
aus £2,00
aus £2,00
# 063
MPN: 92377
SPLIT PIN
# 064
MPN: 94179
Scheibe
# 065
MPN: 94362
NUSS
aus £1,42
aus £1,42
# 066
MPN: 92381
SPLIT PIN
# 067
MPN: 64528
PIVOT
# 068
MPN: 92449
SCHMIERENDER
aus £8,85
aus £8,85
# 069
MPN: 64164
ZENTRIERDÜBEL
# 070
MPN: 64177
Scheibe
aus £26,93
aus £26,93
# 071
MPN: 64507
UNTERSTÜTZUNG
# 072
MPN: 64508
Scheibe
# 073
MPN: 94176
ANELIO ELASTICO
aus £10,61
aus £10,61
# 074
MPN: 640789
PIVOT
aus £185,43
aus £185,43
Dieses Teil ersetzt die Teilenummer 64535
# 075
MPN: 64313
ZENTRIERDÜBEL
aus £71,86
aus £71,86
# 076
MPN: 64324
Scheibe
aus £0,95
aus £0,95
# 077
MPN: 64533
VORDERE STRÜTTE
aus £2.899,90
aus £2.899,90
# 078
MPN: 100773
SILENTBLOC
aus £19,87
aus £19,87
Dieses Teil ersetzt die Teilenummer 60220 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 079
MPN: 100771
ABSTANDSHALTER
aus £33,42
aus £33,42
Dieses Teil ersetzt die Teilenummer 64544
# 080
MPN: 100771
DISLANZIALE
aus £33,42
aus £33,42
Dieses Teil ersetzt die Teilenummer 64544
# 081
MPN: 64503
Scheibe
# 082
MPN: 104420

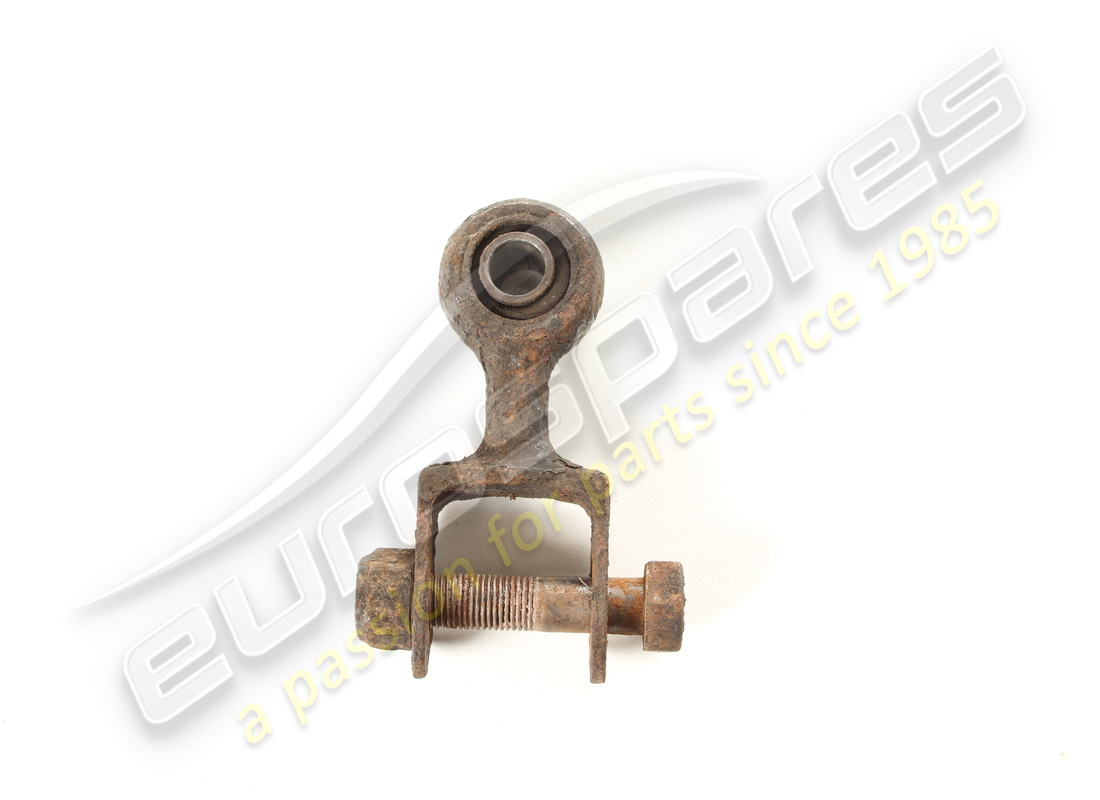

ANTI-ROLLBAR-LINK
aus £377,69
aus £377,69
Dieses Teil ersetzt die Teilenummer 64543 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 083
MPN: 76271/D
HEBEL
Gültig für 250GT / SWB / Lusso / Europa (geeignet für RHD-Modell)
aus £729,75
aus £729,75
# 083
MPN: 76271/S
HEBEL
Gültig für 250GT / Lusso / SWB / Europa (geeignet für LHD-Modell)
aus £729,75
aus £729,75
# 084
MPN: 76214
COPERCHIETTO
# 085
MPN: 92449
SCHMIERENDER
aus £8,85
aus £8,85
# 086
MPN: 93348
Scheibe
# 087
MPN: 93031
BOLZEN
# 088
MPN: 92353
Scheibe
aus £0,47
aus £0,47
# 089
MPN: 121145
LAGER
aus £8,01
aus £8,01
Dieses Teil ersetzt die Teilenummer 101617 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 090
MPN: 76219
Dichtung
# 091
MPN: 76207
PIVOT
# 092
MPN: 92863
STIFT
# 093
MPN: 76217
DICHTUNGSPLATTE
aus £0,91
aus £0,91
# 094
MPN: 121145
LAGER
aus £8,01
aus £8,01
Dieses Teil ersetzt die Teilenummer 101617 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 095
MPN: 76272
HEBEL
aus £1.004,43
aus £1.004,43
# 096
MPN: 92272
BOLZEN
# 097
MPN: 93300
Scheibe
# 098
MPN: 92421
NUSS
# 099
MPN: 92373
SPLIT PIN
# 100
MPN: 121145
LAGER
aus £8,01
aus £8,01
Dieses Teil ersetzt die Teilenummer 101617 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 101
MPN: 64545
STABILISATOR
aus £525,00
aus £525,00
# 102
MPN: 104417
PLATTE
aus £20,83
aus £20,83
Dieses Teil ersetzt die Teilenummer 64429 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 103
MPN: 64428
BAR-PUFFER
aus £17,85
aus £17,85
# 104
MPN: 93280
BOLZEN
# 105
MPN: 92419
NUSS
# 106
MPN: 92373
SPLIT PIN
# 107
MPN: 92796
BOLZEN
# 108
MPN: 100985
ABSTANDSHALTER
aus £21,06
aus £21,06
Dieses Teil ersetzt die Teilenummer 64431
# 109
MPN: 100984
GUMMI-TÜLLE
aus £6,56
aus £6,56
Dieses Teil ersetzt die Teilenummer 126097 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 110
MPN: 100984
GUMMI-TÜLLE
aus £6,56
aus £6,56
Dieses Teil ersetzt die Teilenummer 126097 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 111
MPN: 92308
Scheibe
# 112
MPN: 92427
NUSS
aus £2,00
aus £2,00
# 113
MPN: 92377
SPLIT PIN
# 114
MPN: 76250
SPURSTANGE
# 115
MPN: 92413
NUSS
# 116
MPN: 76148
ESTREMITA TIRANTE
# 117
MPN: 76140
KUGELFÖRMIGER PIVOT
# 118
MPN: 94281
NUSS
aus £1,37
aus £1,37
# 119
MPN: 92373
SPLIT PIN
# 120
MPN: 76155
PFANNE
aus £53,40
aus £53,40
# 121
MPN: 76146
KUGELKAPPE
aus £140,16
aus £140,16
# 122
MPN: 76146
KUGELKAPPE
aus £140,16
aus £140,16
# 123
MPN: 76160
Scheibe
# 124
MPN: 76150
COPERCHIETTO
# 125
MPN: 93348
Scheibe
# 126
MPN: 92449
SCHMIERENDER
aus £8,85
aus £8,85
# 127
MPN: 76257
SPURSTANGE
# 128
MPN: 76270
HEBEL
# 129
MPN: 76122
Schlüssel
