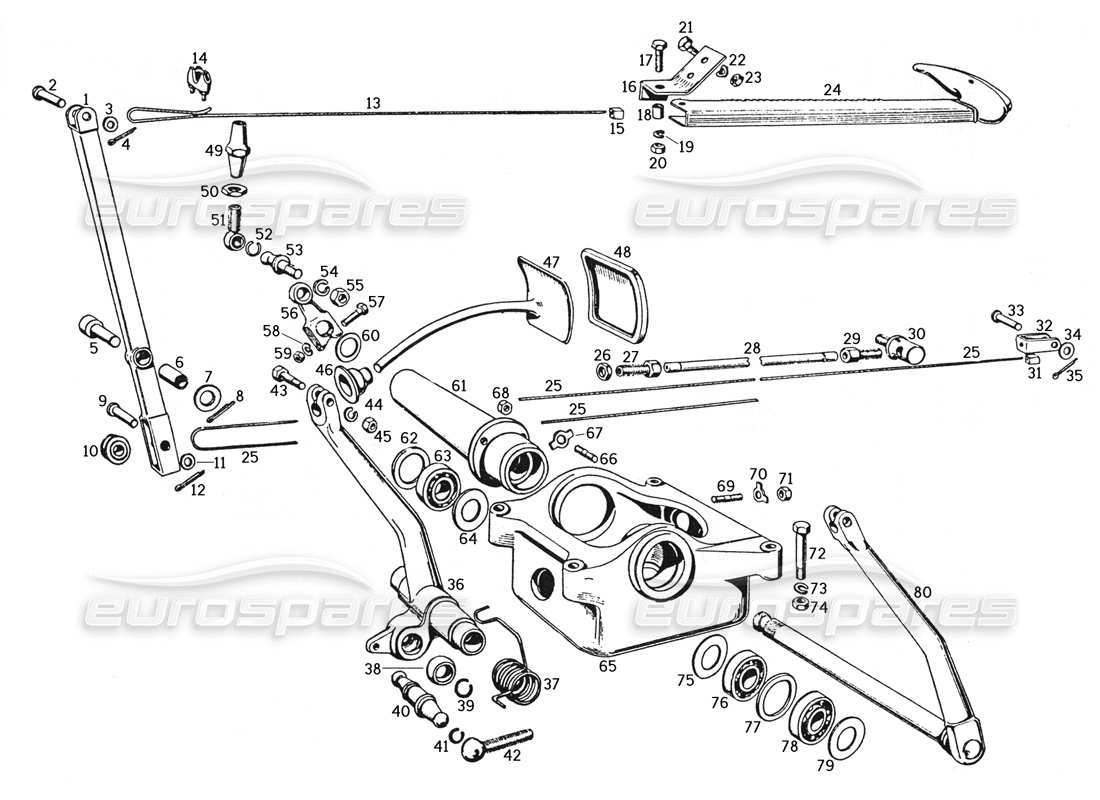

025 - Bremspedal und Bremssteuerung
Ferrari 250 GTE (1957) Brake Pedal and Brake Control Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: 16309290

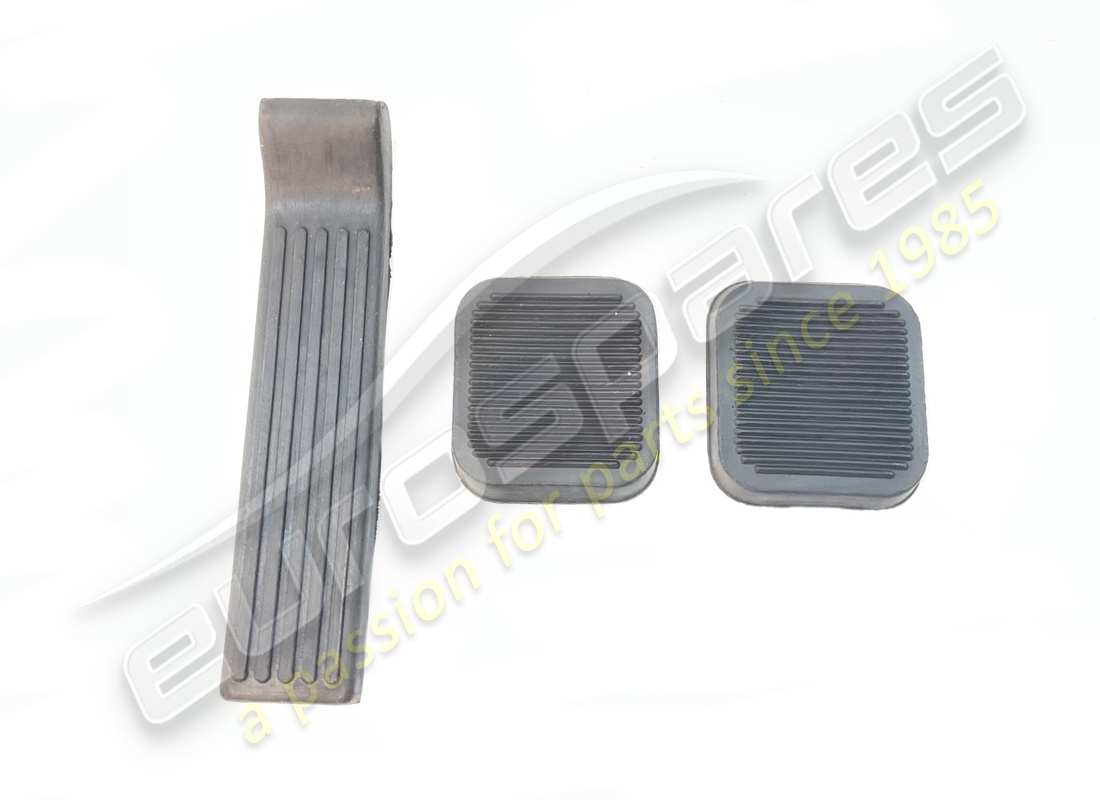

Pedalgummis-Set
aus £84,00
aus £84,00
# 001
MPN: 69147
HEBEL
# 002
MPN: 50040
PIVOT
# 003
MPN: 92603
Scheibe
# 004
MPN: 92521
SPLIT PIN
# 005
MPN: 69160
PIVOT
# 006
MPN: 69152
BUSCH
# 007
MPN: 93300
Scheibe
# 008
MPN: 92521
SPLIT PIN
# 009
MPN: 50040
PIVOT
# 010
MPN: 69153
CORRUCOLA
Ersetzung
Ersetzung
# 011
MPN: 92603
Scheibe
# 012
MPN: 92521
SPLIT PIN
# 013
MPN: 92938
CAVO BAWDEN
# 014
MPN: 93850
SERRAFILO
# 015
MPN: 69154
WÜRFEL
aus £9,90
aus £9,90
# 016
MPN: 69162
GRIFFBEFESTIGUNG
# 017
MPN: 92663
BOLZEN
# 018
MPN: 69163
DISLANZIALE
# 019
MPN: 92354
Scheibe
# 020
MPN: 92411
NUSS
# 021
MPN: 93031
BOLZEN
# 022
MPN: 92353
Scheibe
aus £0,47
aus £0,47
# 023
MPN: 92393
NUSS
# 024
MPN: 69146
BREMSGRIFF
# 025
MPN: 92938
CAVO BAWDEN
# 026
MPN: 93935
SICHERUNGSMUTTER
aus £0,57
aus £0,57
# 027
MPN: 68852
REGISTRO FRENO
# 028
MPN: 92939
FLEXIBLE HÜLLE
# 029
MPN: 68852
REGISTRO FRENO
# 030
MPN: 69175
PIVOT
# 031
MPN: 69154
WÜRFEL
aus £9,90
aus £9,90
# 032
MPN: 69155
GABEL
aus £17,33
aus £17,33
# 033
MPN: 50040
PIVOT
# 034
MPN: 92603
Scheibe
# 035
MPN: 92521
SPLIT PIN
# 036
MPN: 67218
BREMSPEDAL
# 037
MPN: 67231
FRÜHLING
aus £12,31
aus £12,31
# 038
MPN: 67213
RING
# 039
MPN: 67212
RING
# 040
MPN: 67211
PIVOT
aus £45,47
aus £45,47
# 041
MPN: 67108
RING
aus £6,93
aus £6,93
# 042
MPN: 67214
Kugelförmiger Sitz
aus £34,51
aus £34,51
# 043
MPN: 92262
BOLZEN
# 044
MPN: 92355
Scheibe
# 045
MPN: 92412
NUSS
aus £1,56
aus £1,56
# 046
MPN: 67232
GUMMIBALG
# 047
MPN: 67074
PEDALSTANGEN
# 048
MPN: 67071
PEDALABDECKUNG
aus £38,85
aus £38,85
# 049
-
FRIZIONE (SIEHE TABELLE 56)
# 050
MPN: 93940
CONTRO DADO
aus £0,57
aus £0,57
# 051
MPN: 67106/D
KNUCKLE-BUCHSE RECHTSGEWINDE
aus £182,83
aus £182,83
# 051
MPN: 67106/S
KNUCKLE-BUCHSE LINKSGEWINDE
aus £182,83
aus £182,83
# 052
MPN: 67108
RING
aus £6,93
aus £6,93
# 053
MPN: 67105
KUGELFÖRMIGER PIVOT
aus £66,22
aus £66,22
# 054
MPN: 92359
Scheibe
# 055
MPN: 92409
NUSS
# 056
MPN: 67223
HEBEL
# 057
MPN: 92670
BOLZEN
# 058
MPN: 92355
Scheibe
# 059
MPN: 92397
NUSS
# 060
MPN: 67222
ABSTANDSHALTER
# 061
MPN: 67208
UNTERSTÜTZUNG
aus £49,56
aus £49,56
# 062
MPN: 67220
ABSTANDSHALTER
# 063
MPN: 93197
LAGER
Ersetzung
Ersetzung
# 064
MPN: 67221
PARAPOLVER
# 065
MPN: 67224
UNTERSTÜTZUNG
# 066
MPN: 92813
GEWINDEBOLZEN
# 067
MPN: 92715
Scheibe
# 068
MPN: 92393
NUSS
# 069
MPN: 92810
GEWINDEBOLZEN
# 070
MPN: 100434
PLATTE
aus £7,26
aus £7,26
Dieses Teil ersetzt die Teilenummer 92361 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 071
MPN: 92412
NUSS
aus £1,56
aus £1,56
# 072
MPN: 92276
BOLZEN
# 073
MPN: 92355
Scheibe
# 074
MPN: 92397
NUSS
# 075
MPN: 67221
PARAPOLVER
# 076
MPN: 93197
LAGER
Ersetzung
Ersetzung
# 077
MPN: 67220
ABSTANDSHALTER
# 078
MPN: 93197
LAGER
Ersetzung
Ersetzung
# 079
MPN: 67219
ABSTANDSHALTER
aus £6,20
aus £6,20
# 080
MPN: 67217
KUPPLUNGSSTEUERUNGSPEDAL
