025 - Gruppe Heizung und Lüftung

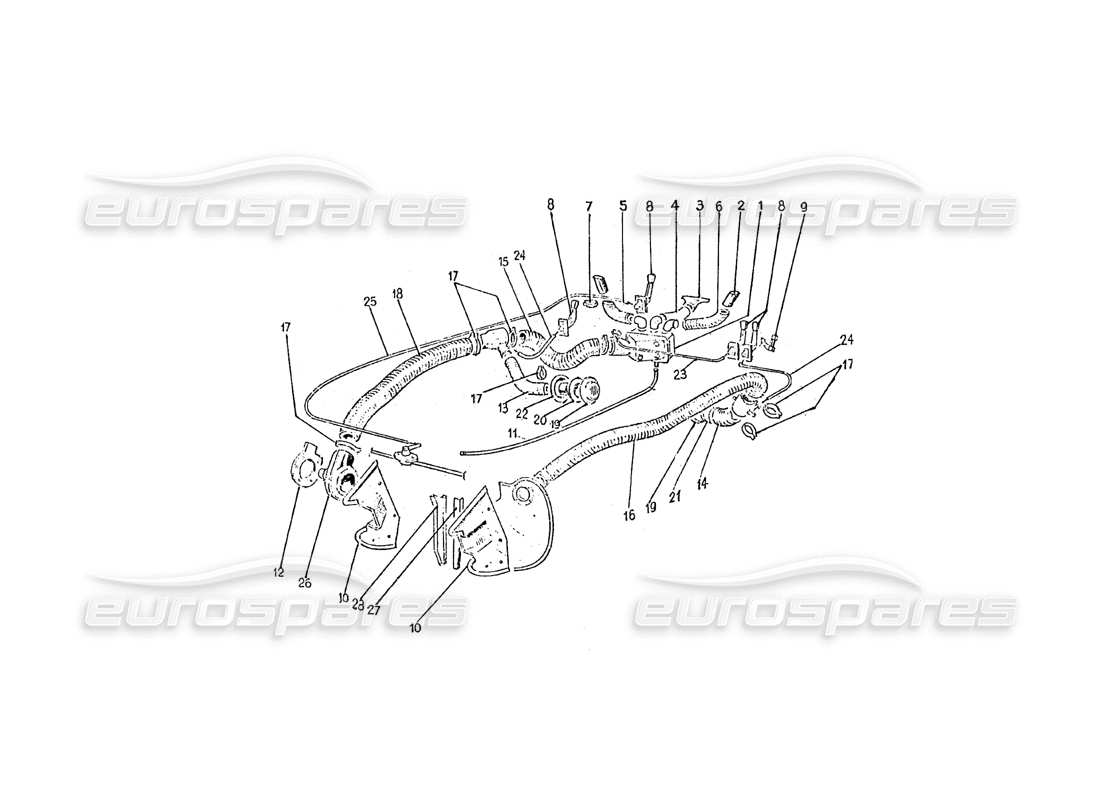

Ferrari 275 (Pininfarina Coachwork) Gruppo Riscaldamento Aerazione Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 243-86-002-09
SCATOLA RIOALDATORE
F0RNITURA Ferrari – FVN.200
# 002
MPN: 243-86-102-00
BOCOHETTA DEFROSTER LAT.
FVN.200
# 003
MPN: 243-86-104-00
BOOCHETTA DEFROSTER CENTR.
FVN.200
# 004
MPN: 243-86-110-00
BIEGSAMES ROHR
FVN.200
# 005
MPN: 243-86-120-00
TUBO FLESSIB.DA RISO.A DOFROEOIARLATO PASS.
FVN.200
# 006
MPN: 243-86-121-00
TUBP FLESS.DA RISCALD.A DEFROSTER LATO GUIDAL
FVN.200
# 007
MPN: 241-86-130-00
FASCETTA SERRATUBI RISCALD.TIPO CORTO
8•
# 008
MPN: 243-86-202-02
DISPOSITIVO A LEVA COM. RILSCALD. AERAZ.
FVN.200
# 009
MPN: 242-86-204-07
HALTERUNG / UNTERSTÜTZUNG
pro GSDVN 103 FVH 200, pro GDDVN 103 FVH 200
# 009
MPN: 242-86-204-17
STÄRKE PRO ATTAC.COMANDO RISC.AERAZ.CPL.
pro GSDVN 103 FVH 200, pro GDDVN 103 FVH 200
# 010
MPN: 243-86-264-07
PARATIA LAT. D. MANDATA ARIA AL RISOALD.OPL.
FVN.200
# 010
MPN: 243-86-265-07
PARATIA LAT. S. AANDATA ARIA AL RISOALD.CPL.
FVN.200
# 011
MPN: 243-86-312-00
TUBO GOMMA COLLEG.RISC.ACQUA
# 012
MPN: 243-86-360-06
PIASTRA ATTACCO ELETTRO VENT.CENTRIFUGO
FVN.200
aus £13,97
aus £13,97
# 013
MPN: 243-86-530-00
TUBO FLESS. COLLEG. SCAT.DISTR.LATO PASS.
FVN.200
# 014
MPN: 243-86-531-00
TUBO FLESS. DA SOAT.LATO GUIDA A DEFLET. INT.VETTURA
FVN.200
# 015
MPN: 242-86-550-00
TUBO COLLEGAT.ASPIRAT.LATO PASS.CON SOAT. RISOALD
FVN.200
# 016
MPN: 243-86-551-00
TUBO FLESS. DA CONVOLGIATORE SCATOLA LATO GUIDA
FVN.200
# 017
MPN: 241-86-552-00
FASCETTA SERRATUBI TIPO GRANDE
# 018
MPN: 243-86-588-00
TUBO FLESS.DA CONVOGLIAT.SOST.DISTR.LAT.PASSOGGERO
FVN.200
# 019
MPN: 242-86-600-07
DEFLETTORE PER USCITA ARIA INT.VETT.
FVN.200
# 020
MPN: 243-86-610-07
CONVOGLIATORE ARIA INT. VOTT. LATO-PASS. CPL.
FVN.200
# 021
MPN: 243-86-611-07
CONVOGLIATORE ARIA INT.VETT.LATO GUIDA
FVN.200
aus £37,05
aus £37,05
# 022
MPN: 242-86-626-00
GUORNIZ.GOMMA PER DIFFUSCRE ARIA INF.
FVN.200
# 023
MPN: 243-86-636-00
CAVO COM.APERT.DEFLETT.RISCALFAT
FVN.200
# 024
MPN: 243-86-638-10
CAVO COMANDO APERT.DEFLET.SCAT.MANDATA ARIA AL RISCALDATORE
# 025
MPN: 243-86-640-00
HEIZKÖRPER-STEUERKABEL ZUR VERFÜGUNG VON WARMWASSER ZUM NACHWÄRMER
FVN.79
# 025
MPN: 243-86-640-10
STEUERKABEL DES KÜHLERHAHNS FÜR DIE HEISSWASSERVERSORGUNG. HEIZUNG
DVN 80 – FVN.200
# 027
MPN: 243-86-970-00
GUERNIZ.POR CONVOGLIATORE ARIA AL RADIATORE (MM.510)
FVN.200
# 028
MPN: 243-86-954-07
UONVOGLIAIORE LAT.ARIA AL RADIATORE
PRO GSFVN 110 – PRO GD FVN110
# 028
MPN: 243-86-954-17
SEITLICHER LUFTFÖRDERER ZUM KÜHLER
PRO GSDVN 111, PRO GDDVN 1 – FVN 200
# 028
MPN: 243-86-955-07
SEITLICHER LUFTFÖRDERER ZUM KÜHLER
PRO GSDVN 111, PRO GDDVN 1 – FVN 200
# 029
MPN: 242-12-768-00
FASCIA SOST.TUBO FLESSIBILE
D7N.201
# 030
MPN: 246-86-850-06
KLIMAANLAGE
FORNITURA Ferrari - DVN.201
# 031
MPN: 246-86-938-06
HALTERUNG / UNTERSTÜTZUNG
DVN.201
# 031
MPN: 246-86-939-06
HALTERUNG / UNTERSTÜTZUNG
DVN.201
# 032
MPN: 243-86-102-00
LUFTFÖRDERER ZU DEN LÜFTUNGSLÜFTEN AUF DEM ARMATURENBRETT
DVN.301
# 033
MPN: 246-86-526-00
LUFTFÜHRLEITUNG ZU DEN ENTLÜFTUNGSLÜFTEN
DVN.301
# 034
MPN: 246-86-002/36
Heizungskasten
FORNITURA Ferrari DVN.201 - FVN.300
# 035
MPN: 246-86-104-00
BOCCHETTA DEFROSTER LAT.D
DVN.201
# 035
MPN: 246-86-105-00
BOCCHETTA DEFROSTER LAT.S
DVN.201
# 036
MPN: 246-86-120-00
BIEGSAMES ROHR
DVN.201
# 037
MPN: 244-86-202-02
HEIZBEDIENHEBELVORRICHTUNG
DVN.201 -FVN.300
aus £19,29
aus £19,29
# 038
MPN: 246-86-204-06
HALTERUNG / UNTERSTÜTZUNG
DVN.201
# 039
MPN: 246-86-264-07
PARATIH LAT.D MANDATA ARIA AL RISCALDATORE CPL.
DVN.201
# 039
MPN: 246-86-265-07
PARATIA LAT.S MANDATA ARIA AL RISCALDATORO CPL.
DVN.201
# 040
MPN: 243-86-360-07
PIASTRES S ATTACCO ELETTROVENTILATORO CENTRIFUGO
DVN.201
# 040
MPN: 247-86-360-07
PIASTRA D ATTACCO ELETTROVENTILATORE CENTRIFUGO
DVN.201
# 041
MPN: 246-86-530-00
ROHR FLESSIBILE COLLEG.SCAT.A DIFFUSORE
DVN.201
# 042
MPN: 243-86-551-00
BIEGSAMES ROHR
DVN.201
# 043
MPN: 246-86-630-16
CONVOGL.CON DEFLETTORE ARIA INT.VETTURA
DVN.201
# 044
MPN: 246-86-640-00
HEIZUNGSWASSERHAHN-STEUERKABEL
DVN.201 -FVN.300
# 045
MPN: 242-86-288-16
TUBO RACEORDO PER ELETTROVENTILATORE
DVN.201
# 046
MPN: 251-86-002/36
Apparecchio riscaldatore D/S
FORNIT.Ferrari - DVN.301
# 047
MPN: 251-86-200-02
HEIZHAHN-STEUERGERÄT
DVN.301
aus £9,43
aus £9,43
# 048
MPN: 251-86-240-02
HEIZUNGSSTEUERGERÄT
DVN.301
aus £9,43
aus £9,43
# 049
MPN: 251-86-638-10
HEIZUNGSHAHN-STEUERKABEL
DVN.301
