008 - Fütterung und Kontrollen

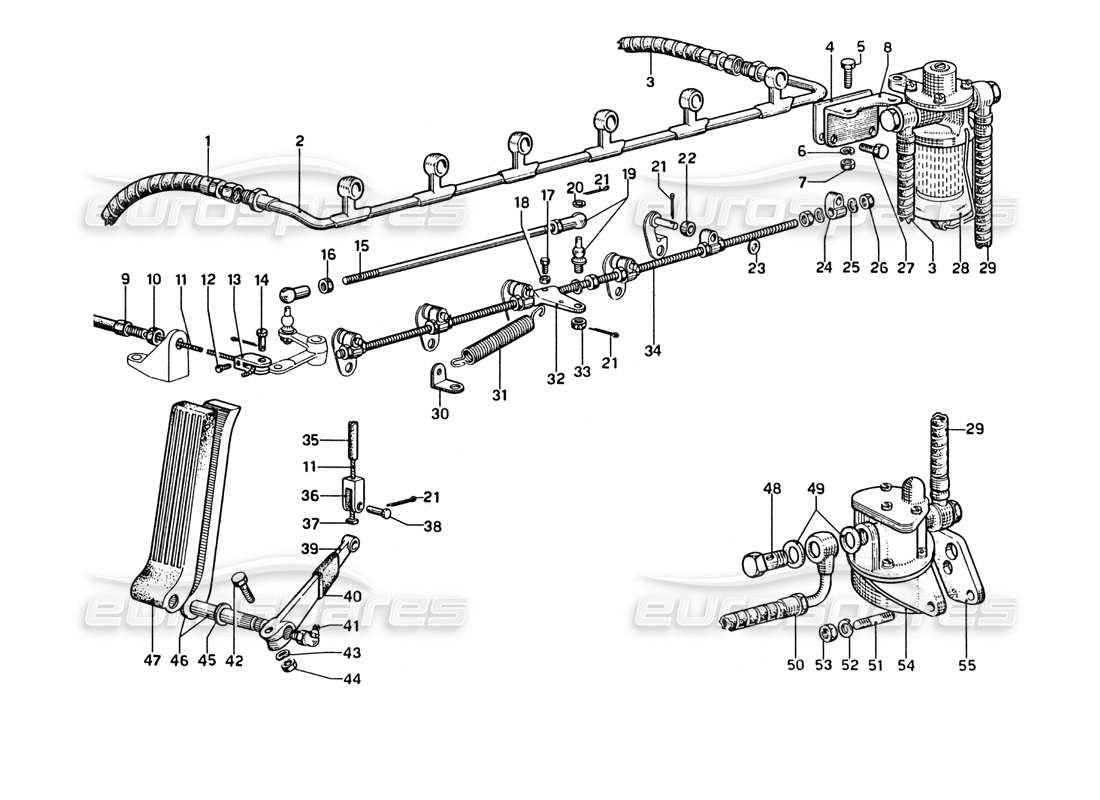

Ferrari 275 GTB4 Feeding and Controls Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 19675
SCHLAUCHANORDNUNG ZWISCHEN ELEKTROPUMPE UND VERGASER
aus £246,83
aus £246,83
Dieses Teil ersetzt die Teilenummer 19948
# 002
MPN: 19499
VERGASER-ZUFUHRSCHLAUCH
# 003
MPN: 19360
BIEGSAMES ROHR
aus £264,78
aus £264,78
# 004
MPN: 6X16-UNI 187
Contropiastra per Filter
# 005
MPN: 6 R 4
BOLZEN
Ersetzung
Ersetzung
# 006
MPN: 1 D 6 UNI 207
Scheibe
# 007
MPN: 34345
NUSS
aus £9,09
aus £9,09
# 008
MPN: 19036
UNTERSTÜTZUNG
# 009
MPN: 1 D8-UNI 207 mt. 0,8
REGISTRIERUNG FÜR CAVO BOWDEN
# 010
MPN: 4x8
KONTRODADO PRO REGISTRO
# 011
MPN: 18907
CAVO BOWDEN FÜR BESCHLEUNIGER
# 012
MPN: 18903
SCHRAUBEN
aus £2,10
aus £2,10
# 013
MPN: 19822
GABEL
# 014
MPN: 1 D 6 UNI 207
PIVOT
# 015
MPN: 5X10-UNI 187
SPURSTANGE
# 016
MPN: 1D5 UNI 207
NUSS
# 017
MPN: LOBO 80
BOLZEN
# 018
MPN: 93102
NUSS
# 019
MPN: 4R2
KUGELGELENK FÜR HEBEL
# 020
MPN: C1
Scheibe
Ersetzung
Ersetzung
# 021
MPN: 19806
SPLIT PIN
# 022
MPN: 5R2
ABSTANDSHALTER FÜR HEBEL
# 023
MPN: 19805
Scheibe
# 024
MPN: 6R5
VERGASERSTEUERGELENK
Ersetzung
Ersetzung
# 025
MPN: 1 D6
Scheibe
# 026
MPN: 41207
NUSS
# 027
MPN: 6 x 14-UNI 187
BOLZEN
# 028
MPN: 95340001
FISPA KRAFTSTOFFVOR/REG/FILTER ASSY
aus £295,00
aus £295,00
Dieses Teil ersetzt die Teilenummer 3064.02
# 029
MPN: 19535
SCHLAUCHANORDNUNG ZWISCHEN MECHANISCHER PUMPE UND FILTER
aus £274,14
aus £274,14
# 030
MPN: 180167
FEDERBEFESTIGUNG
# 031
MPN: 18906
FRÜHLING
# 032
MPN: 19373
HEBEL
# 033
MPN: 93390
NUSS
aus £0,60
aus £0,60
# 034
MPN: 18701
Vergasersteuerstange
# 035
MPN: mt. 0,380
GUAINA PER CAVO BOWDEN
# 036
MPN: 18898
GABEL
aus £83,81
aus £83,81
# 037
MPN: 19833
KABELBLOCK
# 038
MPN: 18902
PIVOT
aus £7,87
aus £7,87
# 039
MPN: 18905
HEBEL
aus £40,15
aus £40,15
# 040
MPN: 94789
TUBO RESIVIT
# 041
MPN: Tipo BF 36
SCHMIERENDER
# 042
MPN: 6x25 UNI 183
BOLZEN
# 043
MPN: 6 R 4
Scheibe
Ersetzung
Ersetzung
# 044
MPN: 1 D 6 UNI 207
NUSS
# 045
MPN: 12R2
Scheibe
# 046
MPN: 19733
PEDALBAUGRUPPE
# 047
MPN: 18962
PEDALABDECKUNG
aus £56,12
aus £56,12
Dieses Teil ersetzt die Teilenummer 18230
# 048
MPN: 94660
UNION
Ersetzung
Ersetzung
# 049
MPN: 93353
Dichtung
Ersetzung
Ersetzung
# 050
MPN: 19516
SCHLAUCH- UND ANSCHLUSSBAUGRUPPE FÜR DEN EINLASS ZU EINER MECHANISCHEN PUMPE
Ersetzung
Ersetzung
# 051
MPN: P 2
GEWINDEBOLZEN
Ersetzung
Ersetzung
# 052
MPN: 8R 5
Scheibe
Ersetzung
Ersetzung
# 053
MPN: 1 D 8-UNI 208
NUSS
# 054
MPN: 34342
FISPA MECH KRAFTSTOFFPUMPE KOMPL
Austausch erforderlich
aus £658,94
aus £658,94
# 055
MPN: 34382
DICHTUNG ODER DICHTUNG
aus £50,60
aus £50,60
