007 - Kraftstoffpumpe und Rohre

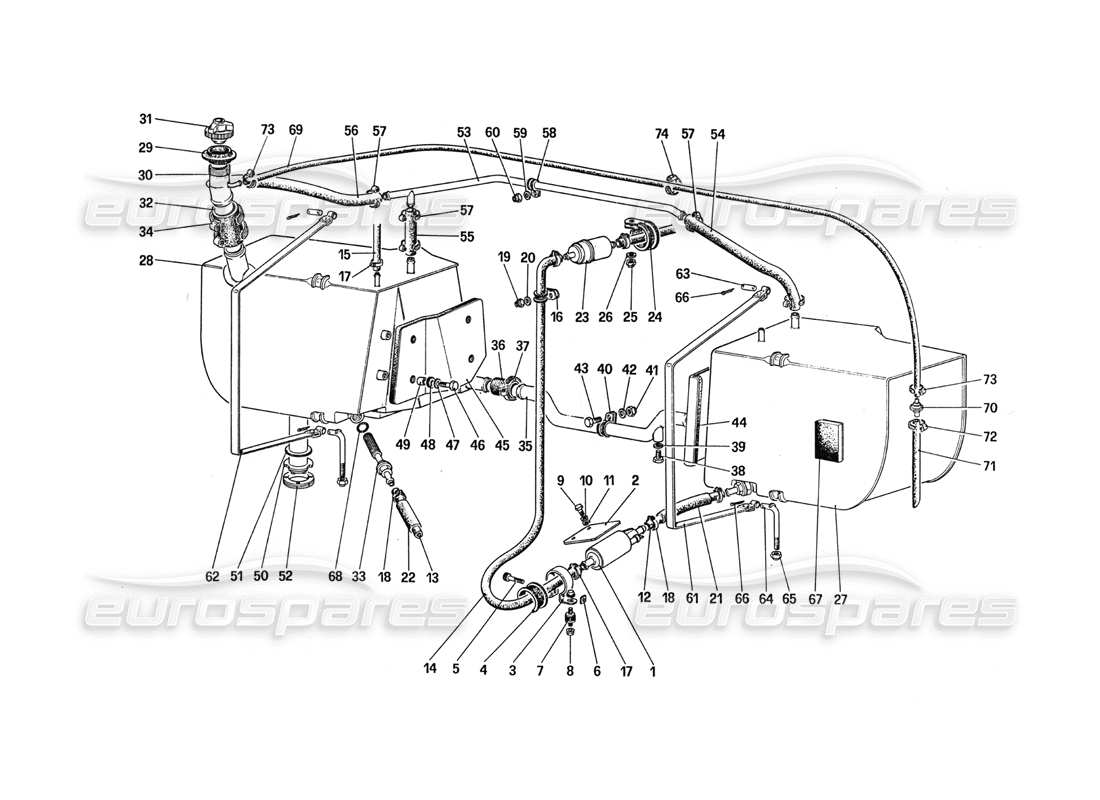

Ferrari 288 GTO Fuel Pump and Pipes Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 122089
BENZINPUMPE
aus £114,83
aus £114,83
# 002
MPN: 124645
SCHUTZSCHILD
aus £22,67
aus £22,67
# 003
MPN: 123847
KLEMME FÜR PUMPE
aus £9,72
aus £9,72
# 004
MPN: 123848
SCHUTZ
aus £27,27
aus £27,27
# 005
MPN: 14305521
SCHRAUBEN
aus £0,53
aus £0,53
# 006
MPN: 14089311
Vierkantmutter
aus £0,47
aus £0,47
# 007
MPN: 113021
VIBRATIONSDÄMPFENDE UNTERSTÜTZUNG
aus £5,88
aus £5,88
# 008
MPN: 13831801
NUSS
aus £0,47
aus £0,47
# 009
MPN: 10977721
SCHRAUBEN
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 13833524
# 010
MPN: 12641701
Scheibe
# 011
MPN: 106850
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516473 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 123161
RECHTES ROHR
Ersetzung
Ersetzung
# 013
MPN: 123162
LINKES ROHR
Ersetzung
Ersetzung
# 014
MPN: 123158
ROHR VON DER PUMPE ZUM FILTER
Ersetzung
Ersetzung
# 015
MPN: 123160
KRAFTSTOFFRÜCKLAUFLEITUNG VOM DRUCKREGLER ZUM KRAFTSTOFFTANK
Ersetzung
Ersetzung
# 016
MPN: 10441490
KLEMME
aus £0,48
aus £0,48
# 017
MPN: 13000190
SCHRAUBKRAGEN
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 12178990 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 13000390
KLEMME
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210, die wir auf Lager haben
# 020
MPN: 106850
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516473 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 125090
ROHRSCHUTZ
aus £107,46
aus £107,46
# 022
MPN: 125122
ROHRSCHUTZ
# 023

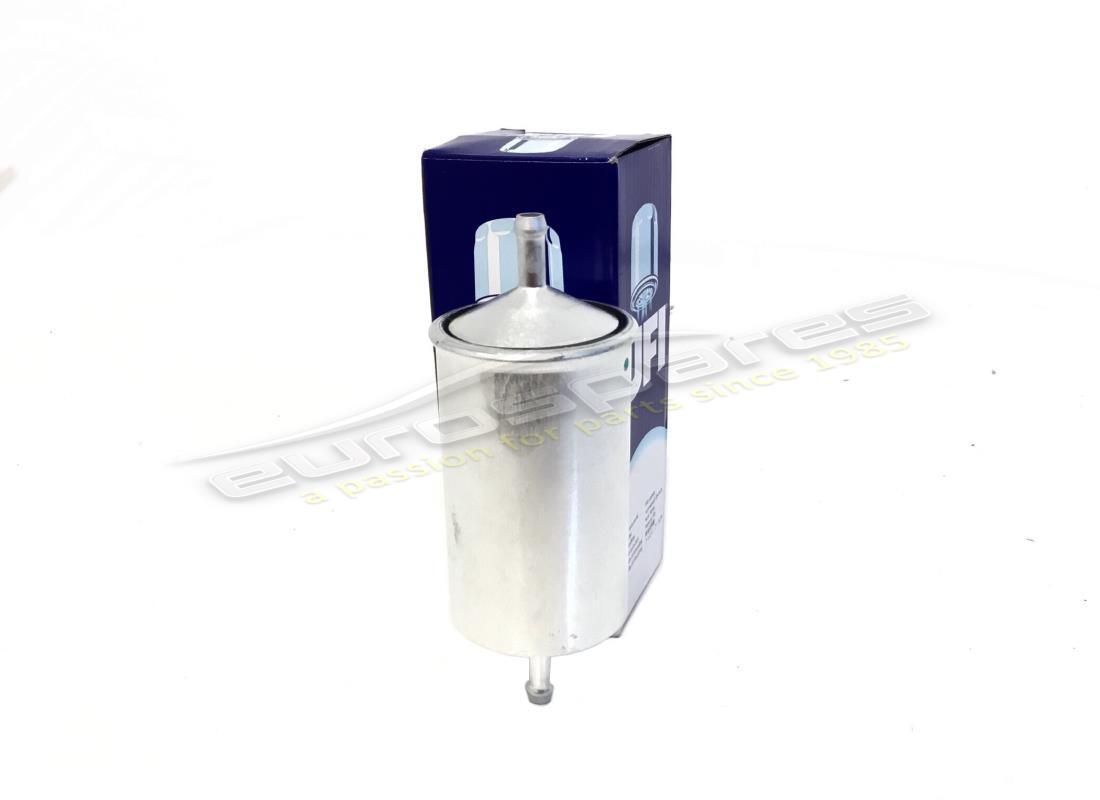

MPN: 122088
KRAFTSTOFFFILTER
aus £87,84
aus £87,84
# 024
MPN: 113909
KLEMME
# 025
MPN: 104030
SELBSTVERRIEGELUNGSMUTTER
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16104125
# 026
MPN: 12646701
Scheibe
aus £0,47
aus £0,47
# 027
MPN: 123730
RECHTER KRAFTSTOFFTANK
aus £2.166,58
aus £2.166,58
# 028
MPN: 123731
LINKER KRAFTSTOFFTANK
aus £3.032,04
aus £3.032,04
# 029
MPN: 101465
Dichtung
aus £49,35
aus £49,35
Dieses Teil ersetzt die Teilenummer 241-20-600-00 - und 7 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 124403
EINFÜLLHALS
# 031
MPN: 122589
KAPPE FÜR FÜLLSTOFF
aus £1.438,70
aus £1.438,70
# 032
MPN: 114278
ÄRMEL
aus £61,46
aus £61,46
# 033
MPN: 124211
FILTER AM TANK
Ersetzung
Ersetzung
# 034
MPN: 12174790
KLEMME
aus £1,62
aus £1,62
Dieses Teil ersetzt die Teilenummer 50188200
# 035
MPN: 124688
ROHR-, TANKSANSCHLUSS
aus £120,11
aus £120,11
# 036
MPN: 114277
ÄRMEL
aus £31,14
aus £31,14
Dieses Teil ersetzt die Teilenummer 101468 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 037
MPN: 13000590
KLEMME
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 105622 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 038
MPN: 10300771
KRAFTSTOFFABLASSSCHRAUBE
aus £0,58
aus £0,58
# 039
MPN: 10278650
Dichtung
aus £0,47
aus £0,47
# 040
MPN: 106195
CLIP-HALTERUNG
aus £17,63
aus £17,63
# 041
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 042
MPN: 12643701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12643704 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 043
MPN: 10902124
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10902111 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 044
MPN: 124733
RECHTER SCHILD
aus £144,56
aus £144,56
# 045
MPN: 124734
LINKES SCHILD
# 046
MPN: 124830
SCHRAUBEN
aus £8,43
aus £8,43
# 047
MPN: 124832
Scheibe
aus £3,47
aus £3,47
# 048
MPN: 124831
Dichtung
aus £0,80
aus £0,80
# 049
MPN: 50088909
BUSCH
# 050
MPN: 149798
SENDER FÜR KRAFTSTOFFSTAND
aus £254,42
aus £254,42
Dieses Teil ersetzt die Teilenummer 124225
# 051
MPN: 154802
Dichtung
aus £17,92
aus £17,92
Dieses Teil ersetzt die Teilenummer 116792 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 052
MPN: 121435
RINGMUTTER ZUR BEFESTIGUNG DES SENDEERS AM KRAFTSTOFF
aus £46,19
aus £46,19
Dieses Teil ersetzt die Teilenummer 116012 - und 7 mehr. Klicken Sie hier, um Details anzuzeigen
# 053
MPN: 124699
ENTLÜFTUNGSROHR
aus £58,78
aus £58,78
# 054
MPN: 116777
RH-ENTLÜFTERROHR
aus £31,29
aus £31,29
Dieses Teil ersetzt die Teilenummer 114916 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 055
MPN: 114917
LINKES ENTLÜFTUNGSROHR
Ersetzung
Ersetzung
# 056
MPN: 124718
ROHR
Dieses Teil ersetzt die Teilenummer 120457
# 057
MPN: 13000390
KLEMME
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 058
MPN: 10441890
KLEMME
aus £0,53
aus £0,53
# 059
MPN: 12641201
Scheibe
# 060
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 061
MPN: 124727
RECHTER RIEMEN, DER DEN KRAFTSTOFFTANK BEFESTIGT
aus £15,07
aus £15,07
# 062
MPN: 124729
LINKER RIEMEN, DER DEN KRAFTSTOFFTANK BEFESTIGT
# 063
MPN: 103447
STIFT
aus £12,86
aus £12,86
# 064
MPN: 213177
SPURSTANGE FÜR RIEMEN
Ersetzung
Ersetzung
# 065
MPN: 104030
SELBSTVERRIEGELUNGSMUTTER
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16104125
# 066
MPN: 10796440
SPLIT PIN
aus £18,35
aus £18,35
Dieses Teil ersetzt die Teilenummer 10796401 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 067
MPN: 124379
SHIM
aus £37,04
aus £37,04
# 068
MPN: 122791
SIEGELRING
aus £1,26
aus £1,26
# 069
MPN: 125034
ROHR VOM EINFÜLLHALS ZUM ENTLÜFTUNGSVENTIL
Ersetzung
Ersetzung
# 070
MPN: 120444
VENTIL ZUR TANKBELÜFTUNG
Ersetzung
Ersetzung
# 071
MPN: 116770
ROHR
aus £7,05
aus £7,05
Dieses Teil ersetzt die Teilenummer 114882
# 072
MPN: 12179090
KLEMME
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 102721
# 073
MPN: 12119410
KLEMME
# 074
MPN: 103755
KLEMME
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 680994
