016 - Kühlsystem

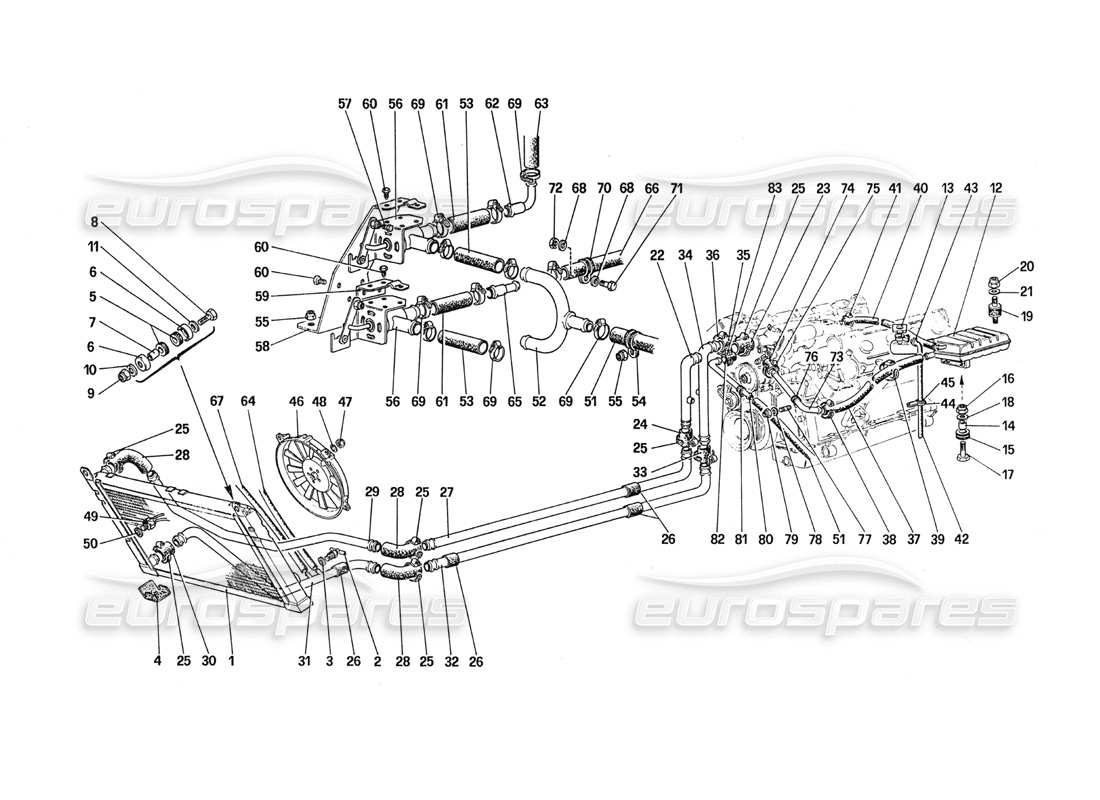

Ferrari 288 GTO Cooling System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 119951
Wasserkühler
aus £4.500,00
aus £4.500,00
# 002
MPN: 101488
KÜHLERABFLUSSHAHN
aus £123,28
aus £123,28
# 003
MPN: 101496
Dichtung
aus £3,20
aus £3,20
# 004
MPN: 120030
ISOLIERENDER ABSTANDSHALTER AUS GUMMI
aus £8,02
aus £8,02
# 005
MPN: 107978
UNTERLAGE
aus £1,11
aus £1,11
# 006
MPN: 107979
DECKEL
aus £1,14
aus £1,14
# 007
MPN: 107980
ABSTANDSHALTER
aus £1,64
aus £1,64
# 008
MPN: 16043821
SCHRAUBEN
aus £0,71
aus £0,71
# 009
MPN: 16104411
NUSS
aus £0,53
aus £0,53
# 010
MPN: 128010
Scheibe
aus £2,16
aus £2,16
# 011
MPN: 108292
Scheibe
aus £5,03
aus £5,03
# 012
MPN: 124404

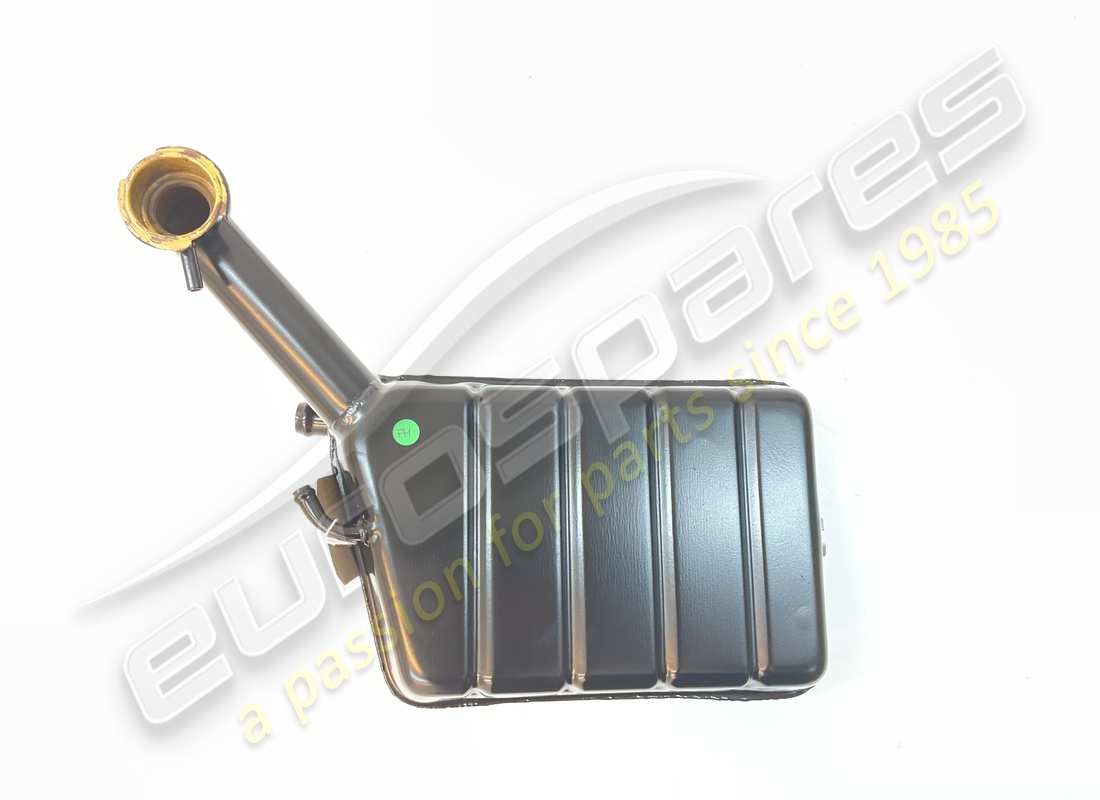

AUSGLEICHSBEHÄLTER
aus £1.320,00
aus £1.320,00
# 013
MPN: 101499
KÜHLERDRUCKKAPPE
Runde Kappe 0.9 Bar
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 149165
# 014
MPN: 103550
ABSTANDSHALTER
aus £28,08
aus £28,08
Dieses Teil ersetzt die Teilenummer 4130913
# 015
MPN: 103549
GUMMIBUSCH
aus £0,74
aus £0,74
# 016
MPN: 12571411
NUSS
# 017
MPN: 10902521
SCHRAUBEN
aus £0,71
aus £0,71
# 018
MPN: 12643724
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 102947
ISOLIERENDE MONTAGE
aus £7,45
aus £7,45
Dieses Teil ersetzt die Teilenummer 102007 - und 14 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 12575411
NUSS
Ersetzung
Ersetzung
# 021
MPN: 12643724
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 123336
KÜHLMITTELLEITUNG AM MOTORAUSLASS
aus £51,22
aus £51,22
# 023
MPN: 121258
ÄRMEL
aus £20,20
aus £20,20
Dieses Teil ersetzt die Teilenummer 10147087 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: 105190
ÄRMEL
aus £17,48
aus £17,48
Dieses Teil ersetzt die Teilenummer 106364
# 025
MPN: 296782
KLEMME
aus £5,19
aus £5,19
Dieses Teil ersetzt die Teilenummer 12174090
# 026
MPN: 105385
ÄRMEL
aus £28,33
aus £28,33
# 027
MPN: 123337
ZENTRALE ROHRZUFUHR ZUM HEIZKÖRPER
aus £137,64
aus £137,64
# 028
MPN: 164417
ÄRMEL
aus £44,35
aus £44,35
Dieses Teil ersetzt die Teilenummer 158165
# 029
MPN: 123338
ROHR FÜR KÜHLEREINLASS
aus £55,17
aus £55,17
# 030
MPN: 121258
ÄRMEL
aus £20,20
aus £20,20
Dieses Teil ersetzt die Teilenummer 10147087 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 031
MPN: 123340
ROHR FÜR KÜHLERAUSLASS
aus £655,42
aus £655,42
# 032
MPN: 123348
RÜCKLAUFLEITUNG MITTEL VOM KÜHLER
aus £268,11
aus £268,11
# 033
MPN: 121258
ÄRMEL
aus £20,20
aus £20,20
Dieses Teil ersetzt die Teilenummer 10147087 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 034
MPN: 123349
RÜCKLAUFLEITUNG ZUM MOTOR
aus £55,17
aus £55,17
# 035
MPN: 121258
ÄRMEL
aus £20,20
aus £20,20
Dieses Teil ersetzt die Teilenummer 10147087 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 036
MPN: 12180090
KLEMME
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 102958
# 037
MPN: 126011
ZUFÜHRUNGSROHR, VERLÄNGERUNGSTANK
# 038
MPN: 12180190
KLEMME
aus £0,51
aus £0,51
# 039
MPN: 105550
KLEMME
aus £1,28
aus £1,28
# 040
MPN: 122220
BRETTHERPIPE
aus £83,97
aus £83,97
Dieses Teil ersetzt die Teilenummer 118728
# 041
MPN: 13000190
SCHRAUBKRAGEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12178990 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 042
MPN: 126291
ENTLÜFTUNGSROHR
aus £5,01
aus £5,01
# 043
MPN: 13423379
KLEMME
aus £0,71
aus £0,71
# 044
MPN: 10-30-04
PLATTE
aus £34,13
aus £34,13
# 045
MPN: 100471
Fairer Vorsprung
aus £2,48
aus £2,48
# 046
MPN: 124595
ELEKTROLÜFTER
aus £225,05
aus £225,05
Dieses Teil ersetzt die Teilenummer 123842
# 047
MPN: 102948
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12574211 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 048
MPN: 14496401
Scheibe.
Ersetzung
Ersetzung
# 049
MPN: 168008
TEMPERATUREMPFINDLICHER SCHALTER
aus £29,69
aus £29,69
Dieses Teil ersetzt die Teilenummer 101507 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 050
MPN: 101508
Dichtung
aus £0,70
aus £0,70
Dieses Teil ersetzt die Teilenummer 94706
# 051
MPN: 106699
ROHRMOTOR AN 3-WEGE-ANSCHLUSS
aus £121,53
aus £121,53
Dieses Teil ersetzt die Teilenummer 110278
# 052
MPN: 116319
3 WEGE-ANPASSUNG
aus £68,21
aus £68,21
# 053
MPN: 116680
ÄRMEL
aus £15,43
aus £15,43
# 054
MPN: 14401890
KLEMME
# 055
MPN: 102948
NUSS
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12574211 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 056
MPN: 110066
WASSERVENTIL FÜR HEIZUNG
aus £473,06
aus £473,06
# 057
MPN: 110077
SCHRAUBEN
aus £1,72
aus £1,72
# 058
MPN: 123331
Halterung
aus £22,90
aus £22,90
# 059
MPN: 116321
UNTERE HALTERUNG
aus £15,17
aus £15,17
# 060
MPN: 110105
SCHRAUBEN
aus £0,62
aus £0,62
# 061
MPN: 110277
ÄRMEL
aus £24,25
aus £24,25
# 062
MPN: 116322
ANPASSUNG 90
aus £41,17
aus £41,17
# 063
MPN: 122235
ROHR
aus £27,14
aus £27,14
# 064
MPN: 126824
ROHR
aus £22,75
aus £22,75
# 065
MPN: 116323
PASSEND ZU
aus £108,89
aus £108,89
# 066
MPN: 126825
ROHR
aus £16,15
aus £16,15
# 067
MPN: 126826
ROHR
aus £10,99
aus £10,99
# 068
MPN: 14496411
Scheibe
aus £0,49
aus £0,49
# 069
MPN: 13000390
KLEMME
aus £0,48
aus £0,48
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 070
MPN: 108553
KLEMME
aus £3,47
aus £3,47
# 071
MPN: 10902421
SCHRAUBEN
aus £0,54
aus £0,54
# 072
MPN: 102948
NUSS
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12574211 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 073
MPN: 122843
ROHR
aus £54,36
aus £54,36
# 074
MPN: 175223
ÄRMEL
aus £5,25
aus £5,25
Dieses Teil ersetzt die Teilenummer 122842
# 075
MPN: 13000490
KLEMME
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10169090 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 076
MPN: 10441790
KLEMME
aus £0,54
aus £0,54
# 077
MPN: 13540721
ZUCHT
Ersetzung
Ersetzung
# 078
MPN: 12644401
Scheibe
aus £0,54
aus £0,54
# 079
MPN: 12575411
NUSS
Ersetzung
Ersetzung
# 080
MPN: 123476
ROHR
aus £10,41
aus £10,41
# 081
MPN: 123478
KLEMME
aus £2,45
aus £2,45
# 082
MPN: 110277
ÄRMEL
aus £24,25
aus £24,25
# 083
MPN: 13000390
KLEMME
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
