028 - Bremshydrauliksystem

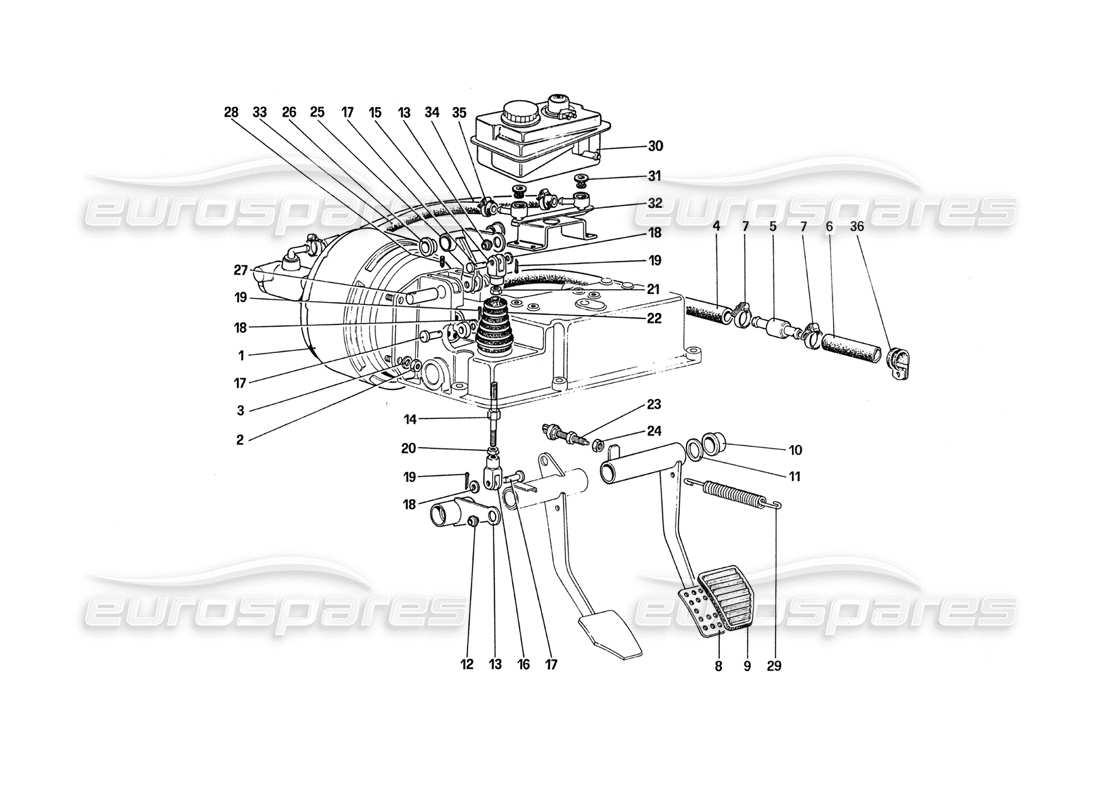

Ferrari 288 GTO Brake Hydraulic System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 124468
BREMSKRAFTVERSTÄRKER
# 002
MPN: 16104411
NUSS
aus £0,47
aus £0,47
# 003
MPN: 12601371
Scheibe
Ersetzung
Ersetzung
# 004
MPN: 110749
SCHLAUCH VOM BREMSKRAFTVERSTÄRKER ZUM VENTIL
Ersetzung
Ersetzung
# 005
MPN: 128435
RÜCKSCHLAGVENTIL
aus £99,01
aus £99,01
Dieses Teil ersetzt die Teilenummer 101538 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 110746
ROHR VOM VENTIL ZUM MOTOR
aus £32,60
aus £32,60
# 007
MPN: 13000390
KLEMME
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 119528
BREMSPEDAL
aus £0,47
aus £0,47
# 009
MPN: 106950
PEDALABDECKUNG
aus £11,89
aus £11,89
# 010
MPN: 124686
BUSCH
aus £4,76
aus £4,76
# 011
MPN: 112127
SHIM, 0,9MM.
Mögliche Passform
aus £0,47
aus £0,47
# 011
MPN: 112128
SHIM, 1,0 MM.
Mögliche Passform
aus £24,97
aus £24,97
# 011
MPN: 112129
SHIM, 1,1 MM.
Mögliche Passform
aus £0,47
aus £0,47
# 011
MPN: 112130
SHIM, 1,2 MM.
Mögliche Passform
aus £0,47
aus £0,47
# 011
MPN: 112131
SHIM, 1,3 MM.
Mögliche Passform
aus £0,47
aus £0,47
# 012
MPN: 121217
BREMSHEBEL
aus £25,21
aus £25,21
# 013
MPN: 100424
KUGELGELENK
aus £41,51
aus £41,51
# 014
MPN: 119164
SPURSTANGE
aus £51,56
aus £51,56
# 015
MPN: 104910
GABEL, RECHTES GEWINDE
aus £4,22
aus £4,22
# 016
MPN: 104911
GABEL, LINKSGEWINDE
aus £10,33
aus £10,33
# 017
MPN: 10033411
STIFT
aus £42,00
aus £42,00
Dieses Teil ersetzt die Teilenummer 10033441 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 103167
Scheibe
aus £1,94
aus £1,94
# 019
MPN: 10796440
SPLIT PIN
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 264555
# 020
MPN: 103157
MUTTER, LINKES GEWINDE
Bei Erschöpfung Nr. verwenden. 10788711
aus £1,05
aus £1,05
# 021
MPN: 103160
MUTTER, RECHTES GEWINDE
Bei Erschöpfung Nr. verwenden. 11690911
aus £1,16
aus £1,16
# 022
MPN: 112157
BALG
aus £0,50
aus £0,50
# 023
MPN: 101663
BREMSLICHTSCHALTER (2 ANSCHLÜSSE)
aus £23,05
aus £23,05
Dieses Teil ersetzt die Teilenummer 4177124 - und 13 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: 101662
NUSS
aus £2,53
aus £2,53
Dieses Teil ersetzt die Teilenummer 660523
# 025
MPN: 121219
BREMSKRAFTVERSTÄRKERHEBEL
aus £25,14
aus £25,14
# 026
MPN: 124586
BUSCH
aus £3,72
aus £3,72
# 027
MPN: 124714
STIFT FÜR RÜCKLAUFHEBEL
aus £52,24
aus £52,24
# 028
MPN: 13736911
SCHRAUBEN
aus £0,47
aus £0,47
# 029
MPN: 104895
PEDAL-RÜCKHOLFEDER
aus £3,04
aus £3,04
# 030
MPN: 108802/A
BREMSBEHÄLTER
aus £75,86
aus £75,86
Dieses Teil ersetzt die Teilenummer 119566, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 031
MPN: 175189
SIEGELRING
aus £13,26
aus £13,26
Dieses Teil ersetzt die Teilenummer 106625
# 032
MPN: 123259
Halterung
aus £216,54
aus £216,54
# 033
MPN: 123264
ROHR
Ersetzung
Ersetzung
# 034
MPN: 123265
ROHR
aus £4,23
aus £4,23
# 035
MPN: 13000390
KLEMME
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 036
MPN: 10450690
KLEMME
aus £0,47
aus £0,47
