040 - Elektrisches Erzeugungssystem

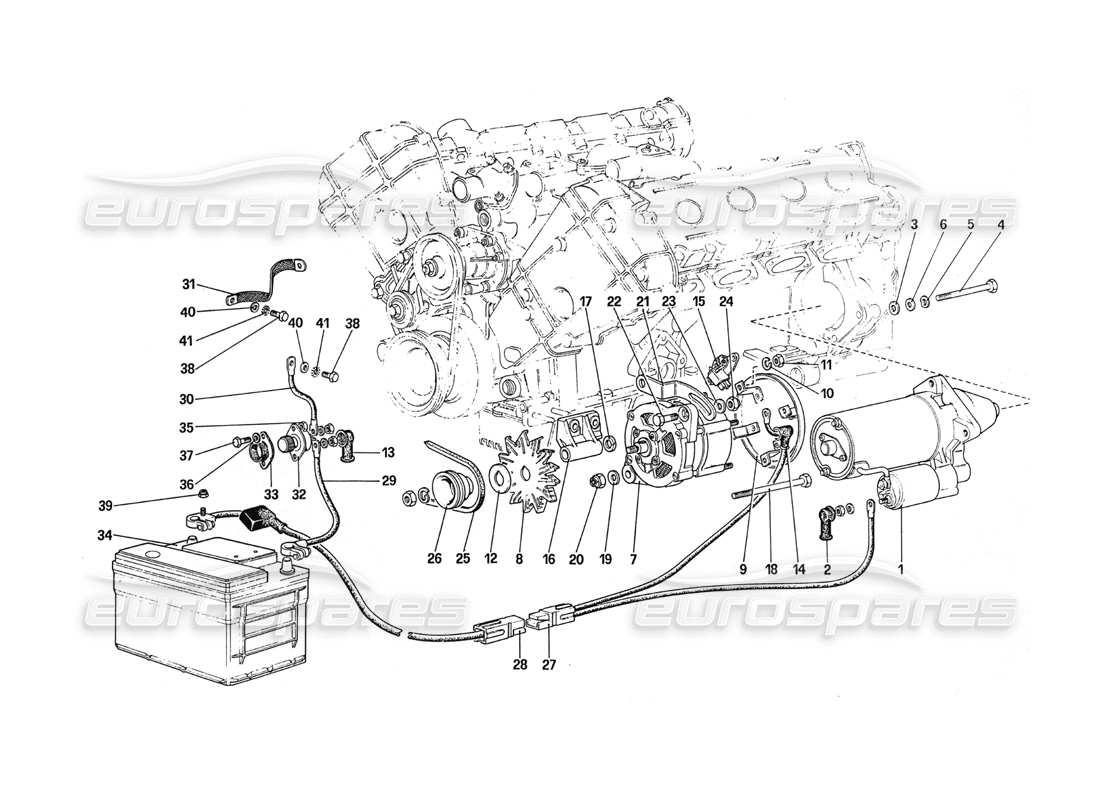

Ferrari 288 GTO Electric Generating System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 120967
Anlasser
aus £735,88
aus £735,88
# 002
MPN: 124683
ABDECKUNG FÜR ANLASSERMOTOR
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 139937
# 003
MPN: 102683
ABSTANDSHALTER
aus £10,44
aus £10,44
Dieses Teil ersetzt die Teilenummer 95301
# 004
MPN: 16044431
BOLZEN
aus £0,52
aus £0,52
# 005
MPN: 11198074
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 11198071, die wir auf Lager haben - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 10519621
Scheibe
Ersetzung
Ersetzung
# 007
MPN: 110073
GENERATOR
aus £765,02
aus £765,02
# 008
MPN: 110111
LÜFTER
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 106544
# 009
MPN: 107221
PLATTE
aus £157,50
aus £157,50
# 010
MPN: 11195471
Scheibe
Ersetzung
Ersetzung
# 011
MPN: 15896411
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896401
# 012
MPN: 106543
ABSTANDSHALTER
aus £1,16
aus £1,16
# 013
MPN: 124683
KAPPE FÜR BATTERIESCHALTER
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 139937
# 014
MPN: 107003
DECKEL
aus £5,79
aus £5,79
# 015
MPN: 121840
SPANNUNGSREGLER
aus £146,95
aus £146,95
# 016
MPN: 105158
UNTERSTÜTZUNG FÜR LICHTMASCHINE
aus £573,75
aus £573,75
# 017
MPN: 106426
Scheibe
aus £3,95
aus £3,95
# 018
MPN: 105390
BOLZEN
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15543221
# 019
MPN: 11198673
Scheibe
aus £0,92
aus £0,92
Dieses Teil ersetzt die Teilenummer 11198671
# 020
MPN: 16109221
NUSS
aus £0,51
aus £0,51
# 021
MPN: 122294
PLATTE ZUR EINSTELLUNG
aus £12,23
aus £12,23
# 022
MPN: 15970931
SCHRAUBEN
aus £5,83
aus £5,83
Dieses Teil ersetzt die Teilenummer 106228
# 023
MPN: 105391
Scheibe
aus £2,24
aus £2,24
Dieses Teil ersetzt die Teilenummer 4124022
# 024
MPN: 13598021
NUSS
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 13598011
# 025
MPN: 122004
LICHTMASCHINENRIEMEN
aus £74,02
aus £74,02
# 026
MPN: 123020
ROLLE
aus £139,00
aus £139,00
# 027
MPN: 61667000
KABEL VOM ANLASSER ZUR LICHTMASCHINE
aus £61,58
aus £61,58
# 028
MPN: 61666700
KABEL VON DER BATTERIE ZUM ANSCHLUSS MOTORSEITE
aus £179,46
aus £179,46
# 029
MPN: 61666800
KABEL VON DER BATTERIE ZUM ANSCHLUSS
aus £136,76
aus £136,76
# 030
MPN: 61666900
ERDKABEL FÜR BATTERIESCHALTER
aus £82,81
aus £82,81
# 031
MPN: 155073
ERDKABEL FÜR MOTOR
aus £7,64
aus £7,64
Dieses Teil ersetzt die Teilenummer 115668
# 032
MPN: 139607
BATTERIESCHALTER
Ersetzung
Ersetzung
# 033
MPN: 119441
ABDECKUNG FÜR SCHALTER
aus £7,28
aus £7,28
# 034
MPN: 118060
BATTERIE 12V 66AH 300A
Ersetzung
Ersetzung
# 035
MPN: 12574011
NUSS
aus £0,47
aus £0,47
# 036
MPN: 14497701
Scheibe
aus £0,53
aus £0,53
# 037
MPN: 14776078
BOLZEN
aus £0,72
aus £0,72
# 038
MPN: 16043121
SCHRAUBEN
aus £0,47
aus £0,47
# 039
MPN: 16104411
NUSS
aus £0,54
aus £0,54
# 040
MPN: 10519601
Scheibe
aus £0,53
aus £0,53
# 041
MPN: 10615679
Scheibe
Ersetzung
Ersetzung
