102 - Körperschale – innere Elemente

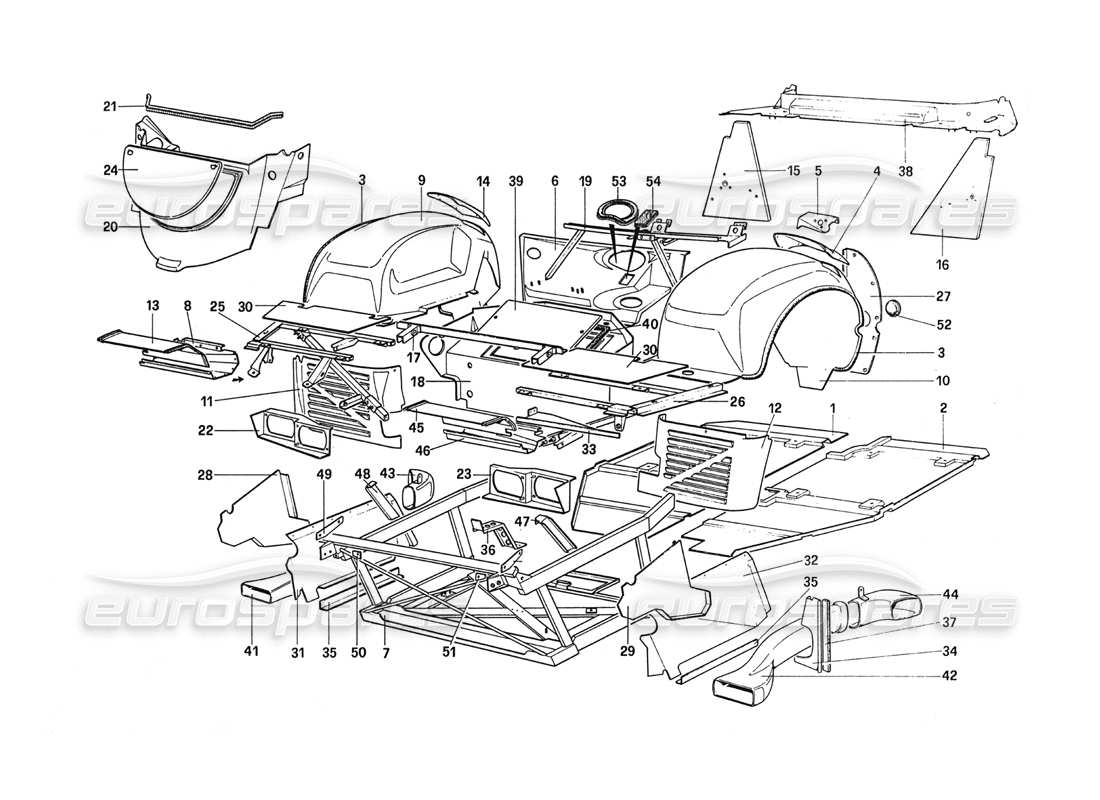

Ferrari 288 GTO Body Shell - Inner Elements Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 61372700
HARZ-FLACHBETT (RECHTS)
aus £791,07
aus £791,07
# 002
MPN: 61372800
HARZ-FLACHBETT (LINKS)
aus £791,07
aus £791,07
# 003
MPN: 61445700
Dichtung
aus £20,23
aus £20,23
# 004
MPN: 61383000
ABDECKUNG
aus £125,92
aus £125,92
# 005
MPN: 61377900
Halterung
Bis Fahrgestellnr. 54233
aus £55,98
aus £55,98
# 005
MPN: 61762100
Halterung
Bis Fahrgestellnr. 54235
aus £55,98
aus £55,98
# 006
MPN: 61596300
OBERES ZUSÄTZLICHES PANEL
aus £452,76
aus £452,76
# 007
MPN: 125920
VORDERER RAHMEN
aus £1.736,50
aus £1.736,50
# 008
MPN: 61693800
FRONTSCHUTZBLECH (RECHTS)
aus £23,02
aus £23,02
# 009
MPN: 61632600
VORDERRADHAUS (RECHTS)
aus £2.375,99
aus £2.375,99
# 010
MPN: 61632700
VORDERRADHAUS (LINKS)
aus £1.773,12
aus £1.773,12
# 011
MPN: 61445800
VORDERER KIESSCHUTZ (rechts)
aus £874,21
aus £874,21
# 012
MPN: 61445900
VORDERER KIESSCHUTZ (LINKS)
aus £782,01
aus £782,01
# 013
MPN: 61693900
ZENTRALES SCHILDBLECH (RECHTS)
aus £57,09
aus £57,09
# 014
MPN: 61719200
ABDECKUNG
aus £139,39
aus £139,39
# 015
MPN: 61402900
RECHTES PANEL
aus £1.163,15
aus £1.163,15
# 016
MPN: 61402800
LINKES PANEL
aus £1.661,64
aus £1.661,64
# 017
MPN: 61373100
VORDERE VERSTEIFUNG
aus £147,24
aus £147,24
# 018
MPN: 61670200
BATTERIESCHUTZ
aus £666,78
aus £666,78
# 019
MPN: 61373400
VERSTEIFUNG UNTER WINDSCHUTZ
aus £149,67
aus £149,67
# 020
MPN: 61282100
SCHUTZ RADRAUM
aus £680,78
aus £680,78
# 021
MPN: 60428901
Dichtung
Ersetzung
Ersetzung
# 022
MPN: 61374000
HALTERUNG FÜR ZUSATZTRÄGER (RECHTS)
aus £45,48
aus £45,48
# 023
MPN: 61374100
HALTERUNG FÜR ZUSATZTRÄGER (LINKS)
aus £45,48
aus £45,48
# 024
MPN: 61722900
ABDECKUNG
aus £418,18
aus £418,18
# 025
MPN: 61372900
VORDERRAHMEN (RECHTS)
aus £217,18
aus £217,18
# 026
MPN: 61373000
VORDERRAHMEN (LINKS)
aus £217,18
aus £217,18
# 027
MPN: 61375000
RECHTER TÜRScharnierpfosten
aus £42,72
aus £42,72
# 027
MPN: 61375100
Türscharnierpfosten links
aus £38,74
aus £38,74
# 028
MPN: 61456300
RECHTES SCHILDBLECH
aus £165,42
aus £165,42
# 029
MPN: 61456400
LINKES SCHILDFELD
aus £173,70
aus £173,70
# 030
MPN: 61710500
SCHUTZBLECH
aus £30,30
aus £30,30
# 031
MPN: 61456500
RECHTES SCHILDBLECH
aus £60,13
aus £60,13
# 032
MPN: 61456600
LINKES SCHILDFELD
aus £58,28
aus £58,28
# 033
MPN: 61457200
SCHUTZBLECH
aus £11,12
aus £11,12
# 034
MPN: 61457300
ABSCHIRMPANEEL
aus £25,73
aus £25,73
# 035
MPN: 61706900
WINKEL
aus £9,73
aus £9,73
# 036
MPN: 61697900
Halterung
aus £49,88
aus £49,88
# 037
MPN: 61450000
Dichtung
# 038
MPN: 61473200
FLUGZEUG-HECKFENSTER
aus £754,86
aus £754,86
# 039
MPN: 61279800
ABDECKUNG FÜR BATTERIE
# 040
MPN: 61392500
DICHTUNG FÜR ABDECKUNG
aus £8,32
aus £8,32
# 041
MPN: 61386200
VORDERER LUFTKANAL (rechts)
# 042
MPN: 61386300
VORDERER LUFTKANAL (LINKS)
# 043
MPN: 61461200
HINTERER LUFTKANAL (rechts)
aus £194,47
aus £194,47
# 044
MPN: 61461800
HINTERER LUFTKANAL (LINKS)
aus £194,47
aus £194,47
# 045
MPN: 61473700
SCHUTZBLECH
aus £42,65
aus £42,65
# 046
MPN: 61457100
SCHUTZBLECH
aus £49,70
aus £49,70
# 047
MPN: 61378800
LINKE UNTERSTÜTZUNG
aus £27,34
aus £27,34
# 048
MPN: 61378700
RH-UNTERSTÜTZUNG
aus £27,34
aus £27,34
# 049
MPN: 61377400
UNTERSTÜTZUNG DER FRONTVERKLEIDUNG
aus £17,89
aus £17,89
# 050
MPN: 61706500
RECHTE HALTERUNG, BEFESTIGUNGSGITTER
aus £16,00
aus £16,00
# 051
MPN: 61706600
BEFESTIGUNGSGITTER DER LINKEN HALTERUNG
aus £16,00
aus £16,00
# 052
MPN: 60284304
Stecker
aus £8,97
aus £8,97
# 053
MPN: 60055001
Dichtung
Nur für AC
aus £6,93
aus £6,93
# 054
MPN: 60054905
Dichtung
Nur für AC
aus £78,84
aus £78,84
Dieses Teil ersetzt die Teilenummer 60197703
