115 - Heizsystem

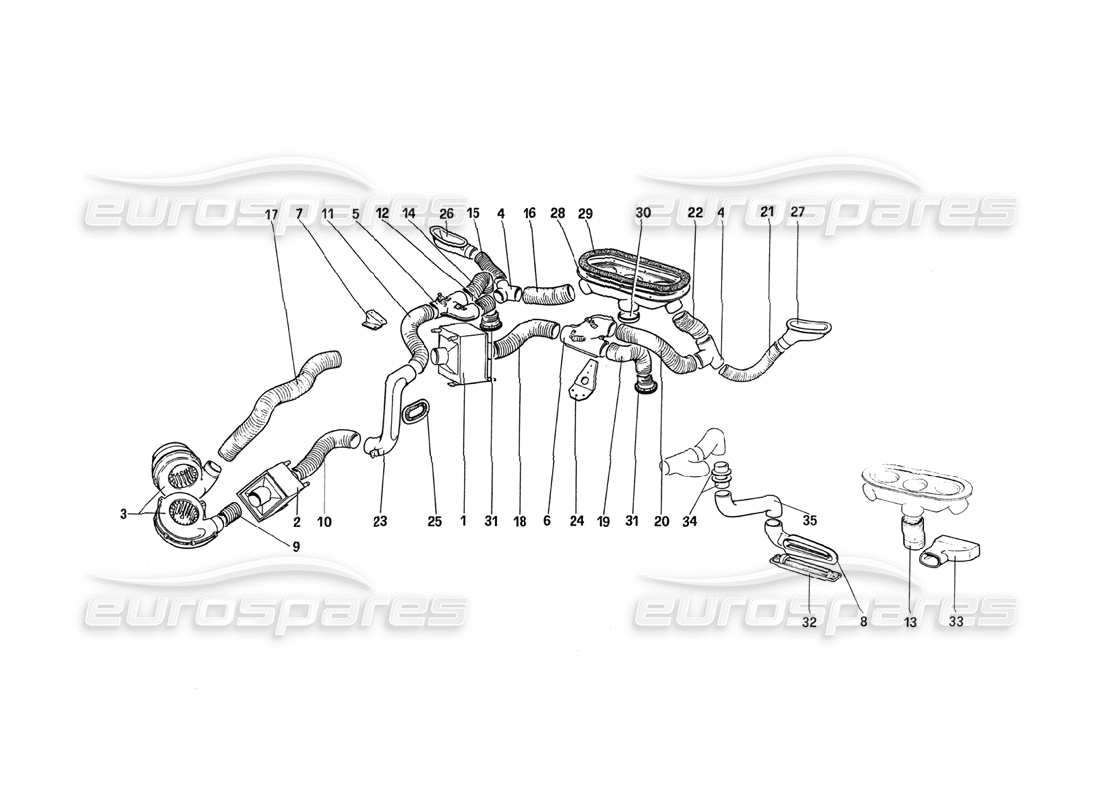

Ferrari 288 GTO Heating System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 61400400
OBERHEIZUNG
aus £305,43
aus £305,43
# 002
MPN: 61400500
UNTERHEIZUNG
aus £305,43
aus £305,43
# 003
MPN: 60658600
RHS ELEKTRISCHER LÜFTER
aus £345,60
aus £345,60
# 004
MPN: 60153608
3 WAY UNION
aus £7,16
aus £7,16
Dieses Teil ersetzt die Teilenummer 50022003 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 61682600
RECHTER UMSTELLERANSCHLUSS
aus £219,18
aus £219,18
# 006
MPN: 61682700
LINKER UMSTELLANSCHLUSS
aus £210,75
aus £210,75
# 007
MPN: 61453600
HALTERUNG FÜR DEN RECHTEN UMSTELLERANSCHLUSS
aus £20,93
aus £20,93
# 008
MPN: 61474300
LUFTFÖRDERER
Autos mit Klimaanlage
aus £288,94
aus £288,94
# 009
MPN: 61400900
Luftkanal
aus £36,54
aus £36,54
# 010
MPN: 61401000
Luftkanal
aus £68,99
aus £68,99
# 011
MPN: 61716900
Luftkanal
aus £237,91
aus £237,91
# 012
MPN: 61401200
Luftkanal
aus £28,10
aus £28,10
# 013
MPN: 61717000
Luftkanal
Autos mit Klimaanlage
aus £75,26
aus £75,26
# 014
MPN: 61401100
Luftkanal
aus £59,95
aus £59,95
# 015
MPN: 61401300
Luftkanal
aus £32,63
aus £32,63
# 016
MPN: 61401400
Luftkanal
aus £40,52
aus £40,52
# 017
MPN: 61401500
Luftkanal
aus £208,56
aus £208,56
# 018
MPN: 61401600
Luftkanal
aus £61,42
aus £61,42
# 019
MPN: 61401700
Luftkanal
aus £68,99
aus £68,99
# 020
MPN: 61401800
Luftkanal
aus £90,72
aus £90,72
# 021
MPN: 61401900
Luftkanal
aus £72,46
aus £72,46
# 022
MPN: 61402000
Luftkanal
aus £40,84
aus £40,84
# 023
MPN: 61713700
Luftkanal
aus £406,67
aus £406,67
# 024
MPN: 61453700
HALTERUNG FÜR DEN LINKEN UMRICHTERANSCHLUSS
aus £31,80
aus £31,80
# 025
MPN: 61714500
Dichtung für Luftkanal
aus £35,80
aus £35,80
# 026
MPN: 60055407
RECHTER FÖRDERER
aus £35,15
aus £35,15
# 027
MPN: 60055506
LINKER FÖRDERER
aus £38,41
aus £38,41
# 028
MPN: 61400200
LUFTVERTEILER
aus £134,36
aus £134,36
# 029
MPN: 50091503
Dichtung
aus £23,42
aus £23,42
# 030
MPN: 20143202
Stecker
Nicht für AC
aus £12,85
aus £12,85
# 031
MPN: 60054400
UNTERER LUFTAUSLASS
Für AC-Menge = 1
aus £234,98
aus £234,98
Dieses Teil ersetzt die Teilenummer 50205707 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 61439700
UNTERER LUFTAUSLASS FÜR DEN PASSAGIER
Autos mit Klimaanlage
aus £21,34
aus £21,34
# 033
MPN: 61384600
LUFTFÖRDERER FÜR AC
aus £145,06
aus £145,06
# 034
MPN: 61400600
Luftkanal
Autos mit Klimaanlage
aus £63,82
aus £63,82
# 035
MPN: 61470600
Luftkanal
Autos mit Klimaanlage
aus £163,00
aus £163,00
