015 - Schmiersystem

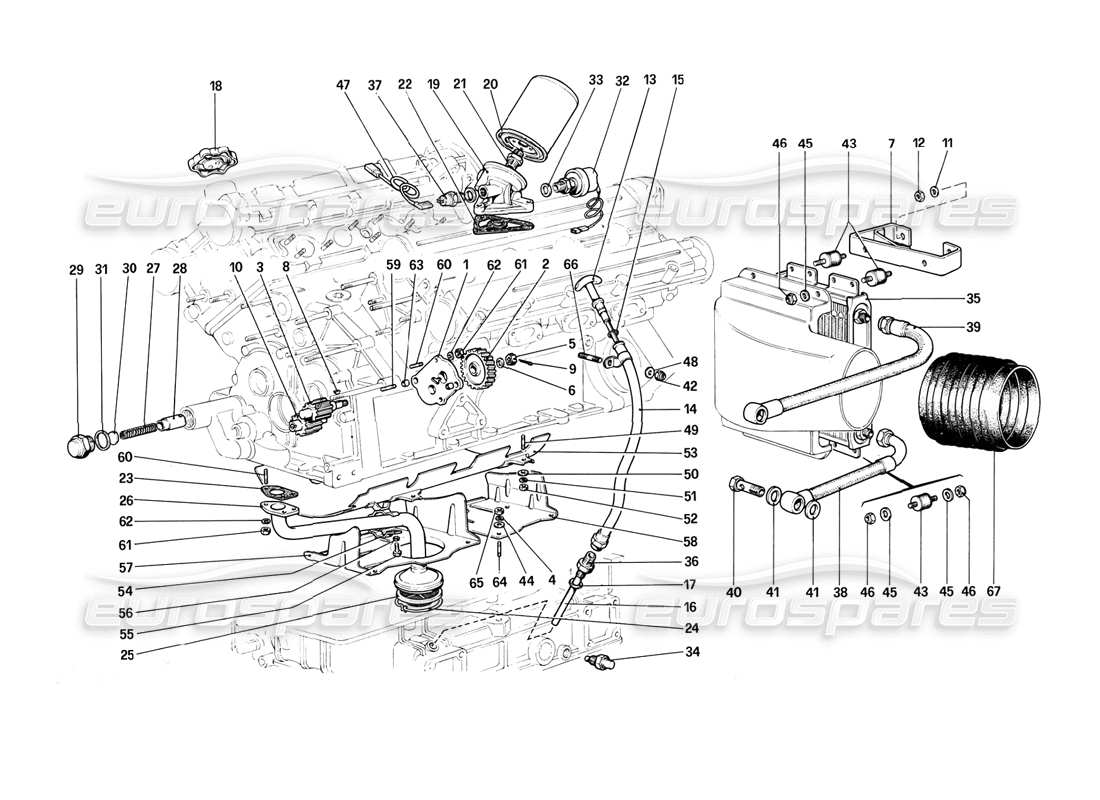

Ferrari 308 (1981) GTBi/GTSi Lubrication System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 109300
ABDECKUNG
aus £84,63
aus £84,63

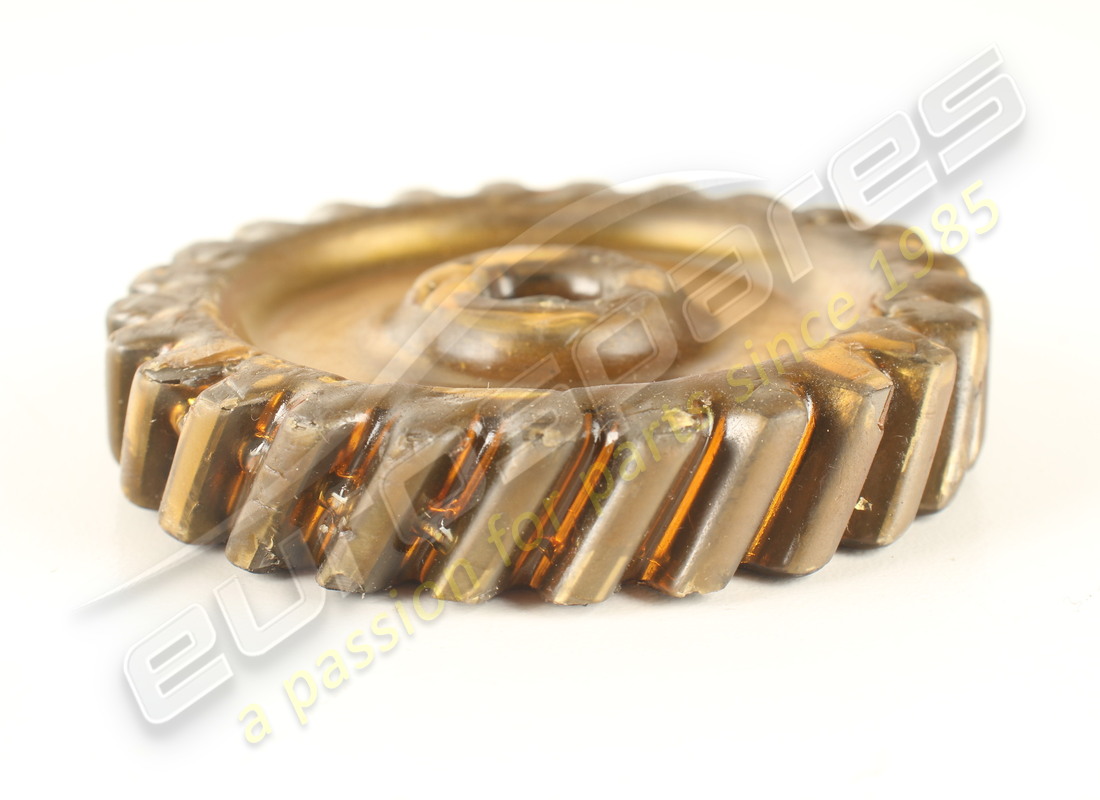

# 002
MPN: 104574
PUMPENZAHNRAD
29 Zähne
aus £131,67
aus £131,67
# 002
MPN: 117659
PUMPENZAHNRAD
25 Zähne
aus £304,57
aus £304,57
# 003
MPN: 109956
GANG
aus £718,29
aus £718,29
Dieses Teil ersetzt die Teilenummer 109966, die wir auf Lager haben
# 004
MPN: 106849
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 11195473
# 005
MPN: 102900
NUSS
aus £8,65
aus £8,65
Dieses Teil ersetzt die Teilenummer 4146931
# 006
MPN: 102901
Scheibe
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 4146930
# 007
MPN: 114735
UNTERSTÜTZUNG
aus £36,91
aus £36,91
# 008
MPN: 10205620
Schlüssel
aus £0,55
aus £0,55
# 009
MPN: 10734301
SPLIT PIN
aus £0,53
aus £0,53
# 010
MPN: 109308
ANGETRIEBENES ZAHNRAD
aus £89,85
aus £89,85
# 011
MPN: 127496
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
Alternative (#EAP1469019) Ferrari 575 LHD-Umrüstsatz für manuelles Fahren Eurospares Zugelassenes Teil – Neu (bestellen)
Einige F1 Teile müssen modifiziert werden, damit sie passen.
Einige F1 Teile müssen modifiziert werden, damit sie passen.
# 012
MPN: 16100824
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16100814 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 105657
ÖLSTANDSSTAB
aus £56,01
aus £56,01
# 014
MPN: 110371
Ölstandsmessstabrohr
aus £168,00
aus £168,00
# 015
MPN: 100317
SIEGELRING
(Mindestbestellmenge = 10)
aus £0,70
aus £0,70
# 016
MPN: 107868
Peilstabrohr
aus £41,21
aus £41,21
# 017
MPN: 10259960
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 95017
Alternative (#139885) MOTORDICHTUNGSSATZ Genuine Ferrari Teil – Neu (bestellen)
Inklusive Kopfdichtungen und Ölabstreifringen
Inklusive Kopfdichtungen und Ölabstreifringen
# 018
MPN: 103936
ÖLVERSCHLUSS
aus £45,00
aus £45,00
# 019
MPN: 115655
FILTERBASIS
aus £112,00
aus £112,00
# 020

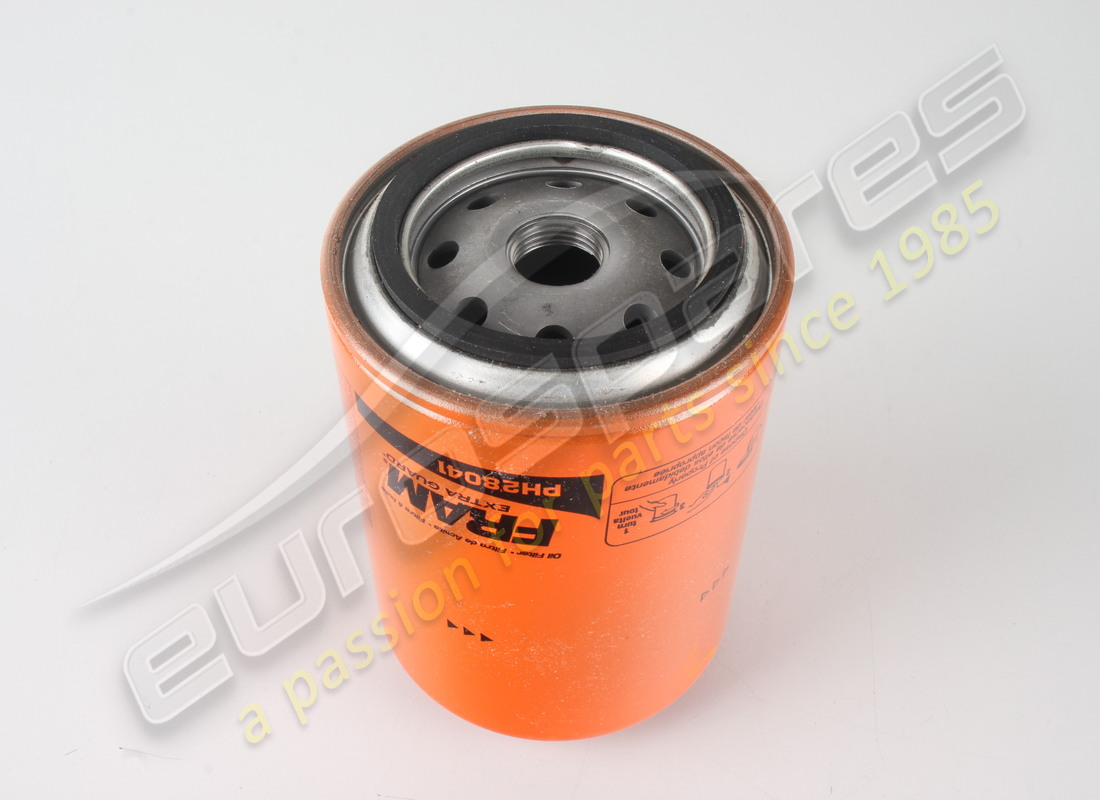

MPN: 100325/OE
ÖLFILTER (VOLLSTROM)
(vollständiger Fluss – Fram PH2804-1) Alternative Filter verwenden: 191993
aus £10,27
aus £10,27
# 020
MPN: 191993
UFI-ÖLFILTER
(UFI)
aus £21,95
aus £21,95
Dieses Teil ersetzt die Teilenummer 111782 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 100327
UNION
aus £42,00
aus £42,00
Dieses Teil ersetzt die Teilenummer 240216
# 022
MPN: 147689
Dichtung
aus £4,11
aus £4,11
Dieses Teil ersetzt die Teilenummer 106179 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 023
MPN: 134961
Dichtung
aus £2,49
aus £2,49
Dieses Teil ersetzt die Teilenummer 103942
# 024
MPN: 103944
FILTERDICHTUNGSRING
aus £38,92
aus £38,92
Dieses Teil ersetzt die Teilenummer 24124 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 100332
Sumpffilter
aus £10,36
aus £10,36
Dieses Teil ersetzt die Teilenummer 240387 - und 13 mehr. Klicken Sie hier, um Details anzuzeigen
# 026
MPN: 105998
Ölansaugrohr
# 027
MPN: 106900
FRÜHLING
aus £3,71
aus £3,71
# 028
MPN: 125885
KOLBEN
aus £126,45
aus £126,45
Dieses Teil ersetzt die Teilenummer 106236 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 029
MPN: 106237
Stecker
aus £48,21
aus £48,21
# 030
MPN: 106238
ABSTANDSHALTER
aus £1,67
aus £1,67
# 031
MPN: 144487
Dichtung
aus £19,08
aus £19,08
Alternative (#139885) MOTORDICHTUNGSSATZ Genuine Ferrari Teil – Neu (bestellen)
Inklusive Kopfdichtungen und Ölabstreifringen
Inklusive Kopfdichtungen und Ölabstreifringen
# 032
MPN: 114927
TRASMETTITOR '
Dopo esaur. Vale n. 118000
Ersetzung
Ersetzung
# 033
MPN: 10259960
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 95017
Alternative (#139885) MOTORDICHTUNGSSATZ Genuine Ferrari Teil – Neu (bestellen)
Inklusive Kopfdichtungen und Ölabstreifringen
Inklusive Kopfdichtungen und Ölabstreifringen
# 034
MPN: 107576
ÖLTEMPERATUR-THERMISTOR
aus £68,94
aus £68,94
Dieses Teil ersetzt die Teilenummer 4159681 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 035
MPN: 145712
ÖLKÜHLER
aus £495,00
aus £495,00
Dieses Teil ersetzt die Teilenummer 106965 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 036
MPN: 102668
UNION
aus £34,35
aus £34,35
Dieses Teil ersetzt die Teilenummer 100319
# 037

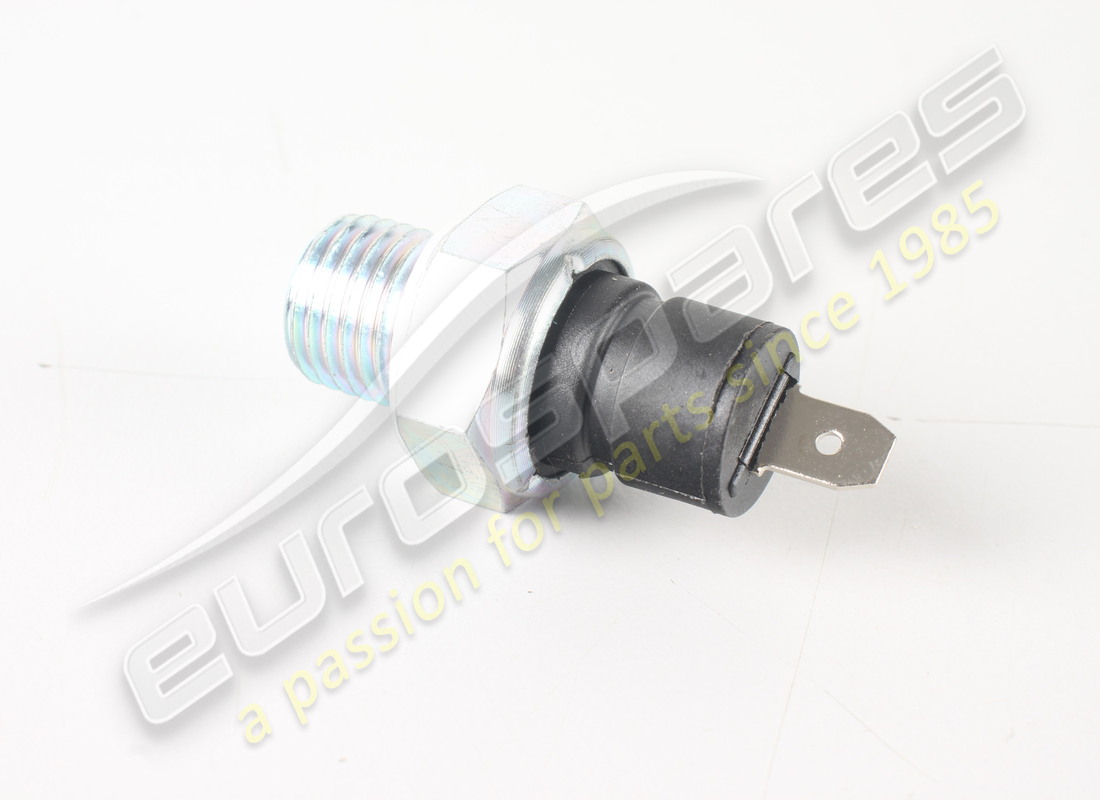

MPN: 110664
SCHALTER FÜR ÖLDRUCKLICHT
aus £12,82
aus £12,82
# 038
MPN: 114920
ROHR VOM KÜHLER ZUM KURBELGEHÄUSE
aus £376,87
aus £376,87
# 039

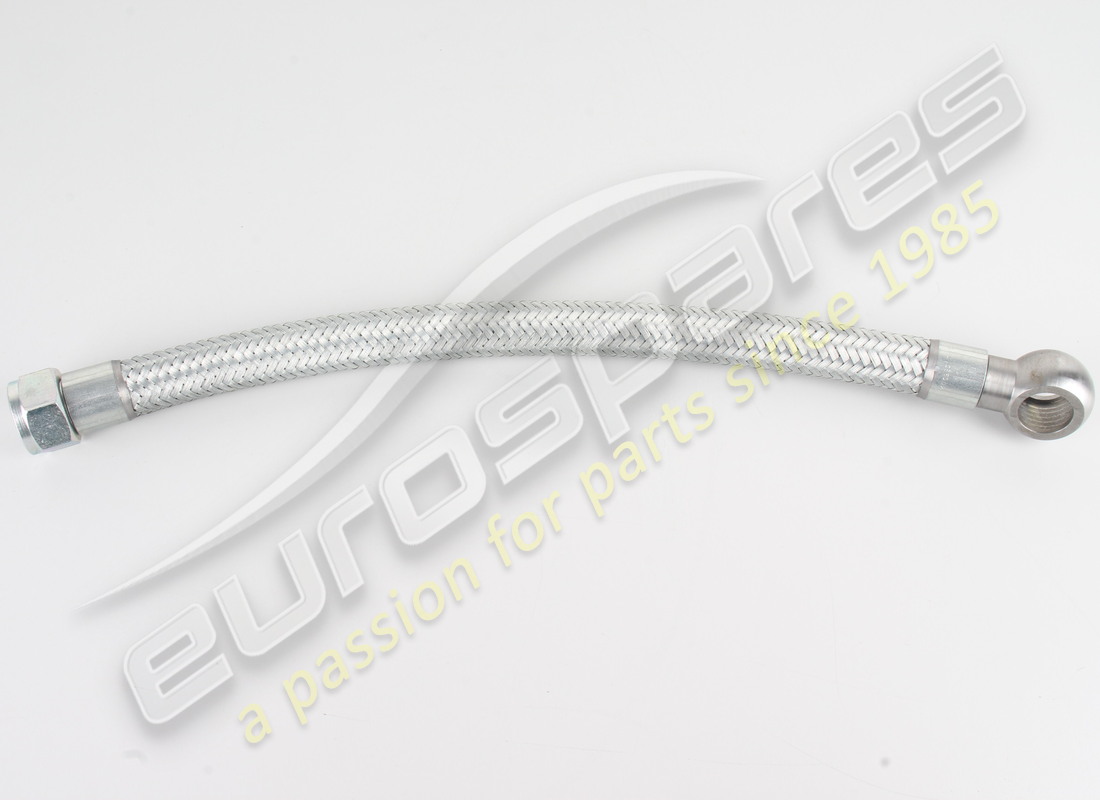

MPN: 110931
ROHR VOM KÜHLER ZUM FILTERBODEN
aus £0,47
aus £0,47
# 040
MPN: 102302
UNION
aus £75,60
aus £75,60
# 041
MPN: 10279550
Dichtung
Ersetzung
Ersetzung
# 042
MPN: 12574211
SELBSTVERRIEGELUNGSMUTTER
aus £0,71
aus £0,71
# 043
MPN: 102947
UNTERSTÜTZUNG
aus £7,25
aus £7,25
Dieses Teil ersetzt die Teilenummer 102007 - und 14 mehr. Klicken Sie hier, um Details anzuzeigen
# 044
MPN: 12638101
Scheibe
aus £0,71
aus £0,71
# 045
MPN: 12643701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12643704 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 046
MPN: 102741
NUSS
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 12575411 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 047
MPN: 112388
KABEL FÜR SCHALTER
aus £4,13
aus £4,13
# 048
MPN: 12644421
Scheibe
Ersetzung
Ersetzung
# 049
MPN: 13516521
ZUCHT
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 102682 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 050
MPN: 10519624
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10519601 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 051
MPN: 106852
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516670, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 052
MPN: 16102311
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 16102315
# 053
MPN: 103929
KURBELSCHUTZ
aus £60,23
aus £60,23
# 054
MPN: 103933
HALTERUNG / UNTERSTÜTZUNG
Mit Gesamtnr. 103929
aus £8,49
aus £8,49
# 055
MPN: 10977721
BOLZEN
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 13833524
# 056
MPN: 106849
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 11195473
# 057
MPN: 107073
SUMPFSCHUTZ
aus £55,50
aus £55,50
Dieses Teil ersetzt die Teilenummer 40361305
# 058
MPN: 107074
PLATTE
aus £29,35
aus £29,35
Dieses Teil ersetzt die Teilenummer 40361206 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 059
MPN: 13541124
LANGER GEWINDEBOLZEN
aus £13,27
aus £13,27
Dieses Teil ersetzt die Teilenummer 13541121
# 060
MPN: 13540821
KURZER GEWINDEBOLZEN
Ersetzung
Ersetzung
# 061
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210, die wir auf Lager haben
# 062
MPN: 11197774
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 063
MPN: 102725
DÜBEL
aus £0,67
aus £0,67
# 064
MPN: 11000821
ZUCHT
aus £0,71
aus £0,71
# 065
MPN: 15896411
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896401
# 066
MPN: 13540821
GEWINDEBOLZEN
Ersetzung
Ersetzung
# 067
MPN: 107533
Luftkanal
aus £101,95
aus £101,95
Dieses Teil ersetzt die Teilenummer 110943 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
-gtbi_gtsi-part-diagram-016.webp "FERRARI 308 (1981) GTBI/GTSI KÜHLSYSTEM TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-017.webp "FERRARI 308 (1981) GTBI/GTSI WASSERPUMPE UND ROHRLEITUNGEN TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-018.webp "FERRARI 308 (1981) GTBI/GTSI KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-019.webp "FERRARI 308 (1981) GTBI/GTSI GETRIEBEÜBERTRAGUNG TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-020.webp "FERRARI 308 (1981) GTBI/GTSI GETRIEBE – DIFFERENTIALGEHÄUSE UND ÖLWANNE TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-021.webp "FERRARI 308 (1981) GTBI/GTSI HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-022.webp "FERRARI 308 (1981) GTBI/GTSI WELLENRÄDER VERLEGEN TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-023.webp "FERRARI 308 (1981) GTBI/GTSI INNERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-024.webp "FERRARI 308 (1981) GTBI/GTSI ÄUßERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-025.webp "FERRARI 308 (1981) GTBI/GTSI DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-026.webp "FERRARI 308 (1981) GTBI/GTSI PEDALBRETT – BREMS- UND KUPPLUNGSSTEUERUNG TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-027.webp "FERRARI 308 (1981) GTBI/GTSI BREMSSYSTEM TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-028.webp "FERRARI 308 (1981) GTBI/GTSI BREMSSÄTTEL FÜR VORDER- UND HINTERRADBREMSEN TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-029.webp "FERRARI 308 (1981) GTBI/GTSI HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-030.webp "FERRARI 308 (1981) GTBI/GTSI LENKGETRIEBE UND GESTÄNGE TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-031.webp "FERRARI 308 (1981) GTBI/GTSI LENKSÄULE TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-032.webp "FERRARI 308 (1981) GTBI/GTSI VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-033.webp "FERRARI 308 (1981) GTBI/GTSI VORDERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-034.webp "FERRARI 308 (1981) GTBI/GTSI HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-035.webp "FERRARI 308 (1981) GTBI/GTSI HINTERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-036.webp "FERRARI 308 (1981) GTBI/GTSI RÄDER TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-037.webp "FERRARI 308 (1981) GTBI/GTSI MOTORZÜNDUNG TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-038.webp "FERRARI 308 (1981) GTBI/GTSI ELEKTRISCHES ERZEUGUNGSSYSTEM TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-039.webp "FERRARI 308 (1981) GTBI/GTSI KLIMAANLAGE TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-040.webp "FERRARI 308 (1981) GTBI/GTSI KLIMAKOMPRESSOR UND STEUERUNG TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-041.webp "FERRARI 308 (1981) GTBI/GTSI WERKZEUGSATZ TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-042.webp "FERRARI 308 (1981) GTBI/GTSI DROSSELKLAPPENSTEUERUNG (VARIANTEN FÜR RHD-VERSIONEN) TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-043.webp "FERRARI 308 (1981) GTBI/GTSI PEDALBRETT – KUPPLUNGSSTEUERUNG (VARIANTEN FÜR RHD-VERSIONEN) TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-044.webp "FERRARI 308 (1981) GTBI/GTSI BREMSHYDRAULIKSYSTEM (VARIANTEN FÜR RHD-VERSIONEN) TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-101.webp "FERRARI 308 (1981) GTBI/GTSI KAROSSERIE – ÄUßERE ELEMENTE TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-102.webp "FERRARI 308 (1981) GTBI/GTSI KÖRPERSCHALE – INNERE ELEMENTE TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-103.webp "FERRARI 308 (1981) GTBI/GTSI KÖRPERSCHALE – INNERE ELEMENTE TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-104.webp "FERRARI 308 (1981) GTBI/GTSI ISOLIERUNG DES FAHRGAST- UND GEPÄCKRAUMS TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-105.webp "FERRARI 308 (1981) GTBI/GTSI DECKEL DES VORDERFACHS TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-106.webp "FERRARI 308 (1981) GTBI/GTSI ABDECKUNG DER HINTEREN MOTORHAUBE UND DES GEPÄCKRAUMS TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-107.webp "FERRARI 308 (1981) GTBI/GTSI TÜREN TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-108.webp "FERRARI 308 (1981) GTBI/GTSI STOßSTANGEN UND ZIERLEISTEN TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-109.webp "FERRARI 308 (1981) GTBI/GTSI GLÄSER TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-110.webp "FERRARI 308 (1981) GTBI/GTSI INNENAUSSTATTUNG, ZUBEHÖR UND SITZE TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-111.webp "FERRARI 308 (1981) GTBI/GTSI TUNNEL- UND DACHTISCH TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-112.webp "FERRARI 308 (1981) GTBI/GTSI INSTRUMENTENTAFEL TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-113.webp "FERRARI 308 (1981) GTBI/GTSI INSTRUMENTE UND ZUBEHÖR TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-114.webp "FERRARI 308 (1981) GTBI/GTSI SICHERUNGEN UND RELAIS TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-115.webp "FERRARI 308 (1981) GTBI/GTSI SCHEINWERFER-HEBEVORRICHTUNG TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-116.webp "FERRARI 308 (1981) GTBI/GTSI BELEUCHTUNG TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-117.webp "FERRARI 308 (1981) GTBI/GTSI SCHEIBENWISCHER, SCHEIBE UND HUPE TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-118.webp "FERRARI 308 (1981) GTBI/GTSI HEIZSYSTEM TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-001.webp "FERRARI 308 (1981) GTBI/GTSI MOTOR – GETRIEBE UND STÜTZEN TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-002.webp "FERRARI 308 (1981) GTBI/GTSI KURBELGEHÄUSE TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-003.webp "FERRARI 308 (1981) GTBI/GTSI KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-004.webp "FERRARI 308 (1981) GTBI/GTSI DISTANZSTÜCK FÜR SCHWUNGRAD UND KUPPLUNGSGEHÄUSE TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-005.webp "FERRARI 308 (1981) GTBI/GTSI ZYLINDERKOPF (RECHTS) TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-006.webp "FERRARI 308 (1981) GTBI/GTSI ZYLINDERKOPF (LINKS) TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-007.webp "FERRARI 308 (1981) GTBI/GTSI ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-008.webp "FERRARI 308 (1981) GTBI/GTSI ZEITMESSSYSTEM – STEUERUNG TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-009.webp "FERRARI 308 (1981) GTBI/GTSI KRAFTSTOFFPUMPE UND ROHRE TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-010.webp "FERRARI 308 (1981) GTBI/GTSI KRAFTSTOFFEINSPRITZSYSTEM – KRAFTSTOFFVERTEILER, LEITUNGEN TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-011.webp "FERRARI 308 (1981) GTBI/GTSI LUFTEINLASS UND VERTEILER TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-012.webp "FERRARI 308 (1981) GTBI/GTSI DROSSELKLAPPENGEHÄUSE UND -GESTÄNGE TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-013.webp "FERRARI 308 (1981) GTBI/GTSI ABGASSYSTEM TEILEDIAGRAMM")
-gtbi_gtsi-part-diagram-014.webp "FERRARI 308 (1981) GTBI/GTSI BLOW-BY-SYSTEM TEILEDIAGRAMM")
