027 - Bremssystem

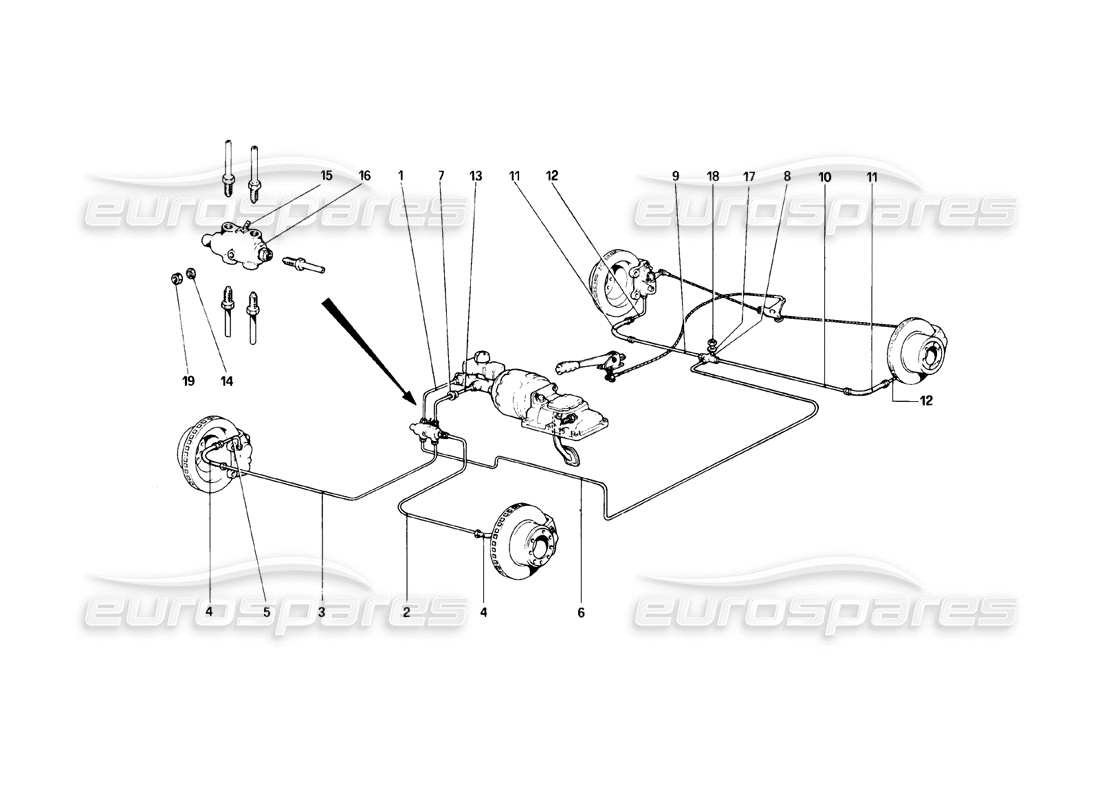

Ferrari 308 (1981) GTBi/GTSi Brake System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 101407
SCHLAUCH VOM BREMSSERVO ZUM HINTEN-KREIS-BREMSE-INEFFIZIENT-SIGNAL.
aus £26,03
aus £26,03
Dieses Teil ersetzt die Teilenummer 680683
# 002
MPN: 105850
SCHLAUCH VOM SIGNAL ZUM LINKEN VORDEREN SCHLAUCH.
Pro GD vale n. 107366
aus £4,85
aus £4,85
# 003
MPN: 104469
SCHLAUCH VOM SIGNAL ZUM RECHTEN VORDEREN SCHLAUCH.
Pro GD vale n. 107366
aus £11,10
aus £11,10
# 004
MPN: 116489

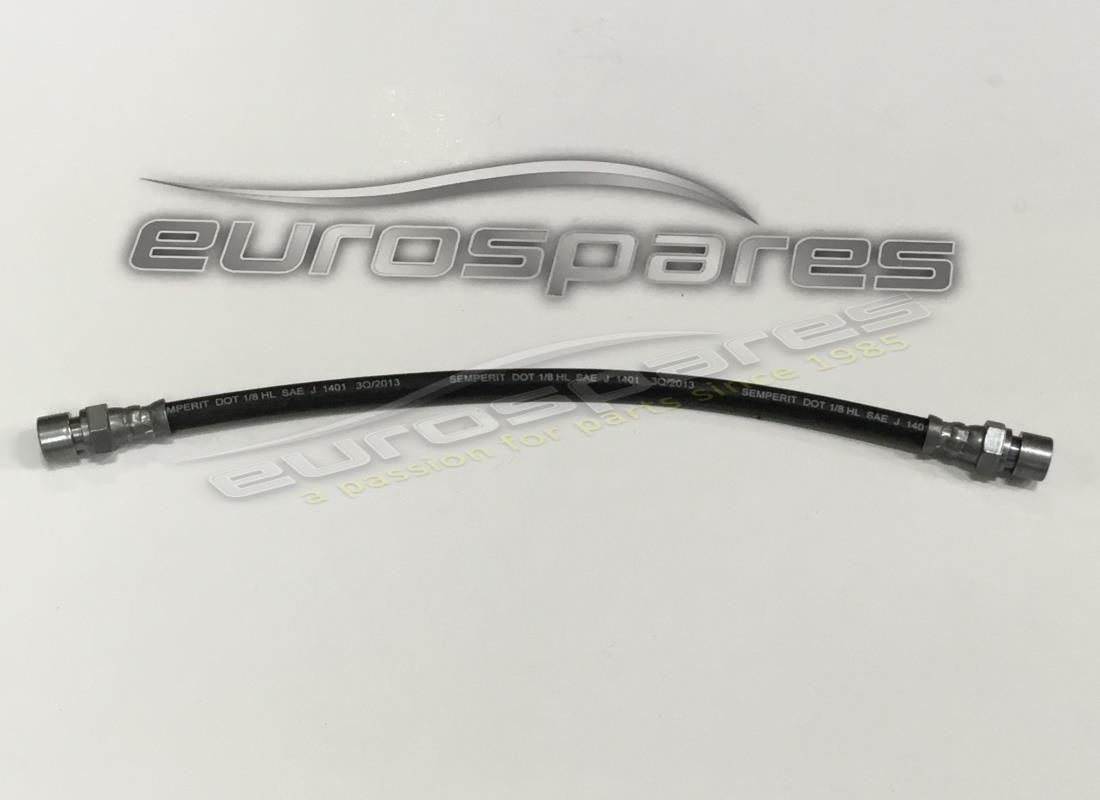

VORDERER BREMSSCHLAUCH
Alternative Verwendung – 116489/A
aus £60,85
aus £60,85
# 005
MPN: 143699
TUBETTO DAL FLESSIBILE AL CALIPER
aus £74,76
aus £74,76
Dieses Teil ersetzt die Teilenummer 106671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 117344
SCHLAUCH VOM VENTIL ZUM 3 WEG
Pro GD vale n. 113023
aus £32,12
aus £32,12
Dieses Teil ersetzt die Teilenummer 113022
# 007
MPN: 105369
KABELTÜLLE
aus £19,10
aus £19,10
# 008
MPN: 101394
UNION 3-WAY
aus £29,16
aus £29,16
Dieses Teil ersetzt die Teilenummer 680980 - und 8 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 104470
SCHLAUCH VON 3 WEG NACH RECHTS FLEXIBEL.
Ersetzung
Ersetzung
# 010
MPN: 106672
SCHLAUCH VON 3 WEG NACH LINKS FLEXIBEL.
aus £7,07
aus £7,07
# 011
MPN: 116491
HINTERER BREMSSCHLAUCH
aus £29,80
aus £29,80
# 012
MPN: 101401
TUBETTO DAL FLESSIB. AL-BREMSSATTELPFOSTEN.
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 680675
# 013
MPN: 105278
SCHLAUCH VOM BREMSSERVO ZUM SIGNAL
Pro GD vale n. 105855
aus £15,59
aus £15,59
# 014
MPN: 106850
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516473 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 108955
SEGNALATOVE ELETTRICO
# 016
MPN: 127757
BREMSFEHLERANZEIGE
aus £1.547,22
aus £1.547,22
Dieses Teil ersetzt die Teilenummer 108803 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 127757
WARNLEUCHTE FÜR BREMSENWISSENSCHAFTLICHKEIT
aus £1.547,22
aus £1.547,22
Dieses Teil ersetzt die Teilenummer 108803 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 12639701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12639704
# 018
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 019
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210, die wir auf Lager haben
