038 - Elektrisches Erzeugungssystem

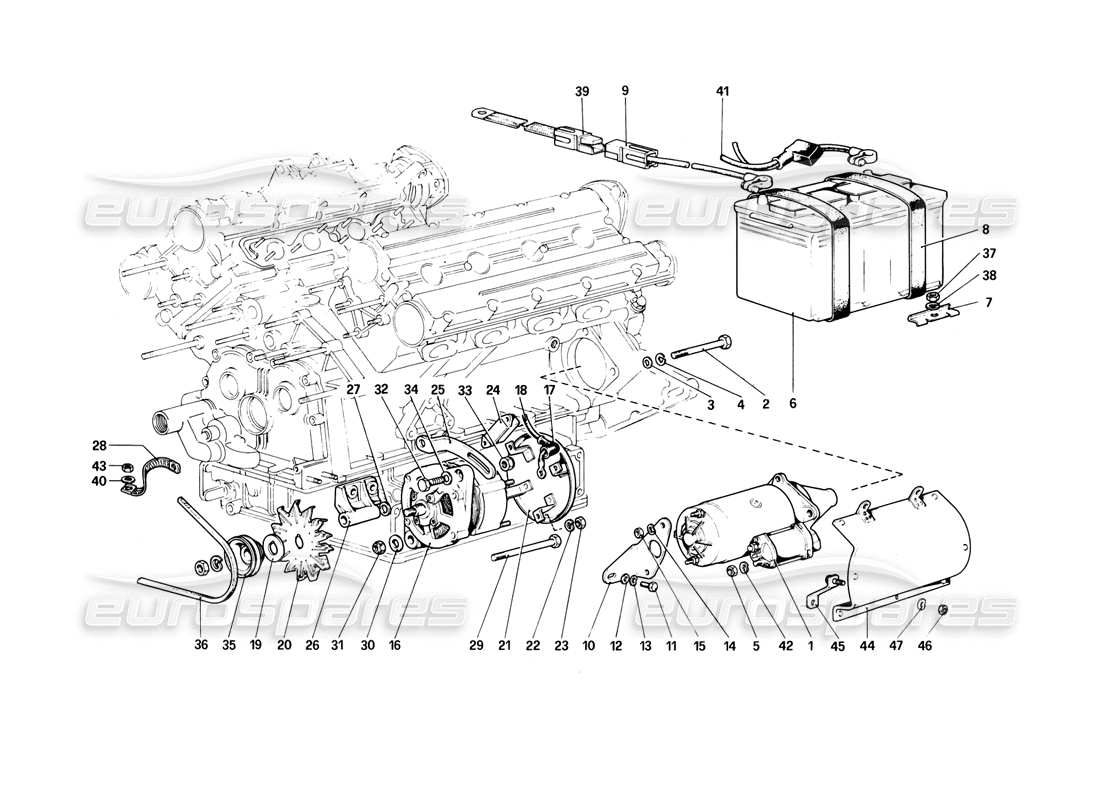

Ferrari 308 (1981) GTBi/GTSi Electric Generating System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 103959
ANLASSER
FIAT
Dieses Teil ersetzt die Teilenummer 4162784
# 001
MPN: 106966
ANLASSER
BOSCH
aus £1.547,87
aus £1.547,87
# 002
MPN: 16045031
BOLZEN
# 003
MPN: 11198074
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 11198071, die wir auf Lager haben - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 10519621
Scheibe
Ersetzung
Ersetzung
# 005
MPN: 16100824
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16100814 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 104163
BATTERIE 12V - 66AH - 300A
Alternativ Nr. 104163
# 006
MPN: 111354
BATTERIE 12V - 66AH - 300A
Nur für Tropico-Version
# 007
MPN: 106525
Halterung
aus £42,10
aus £42,10
Dieses Teil ersetzt die Teilenummer 40361909
# 008
MPN: 105694
BATTERIE-HEBEGÜRTEL
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 401393
# 009
MPN: 115660
KABEL VON DER BATTERIE ZUM BATTERIE-TRENNBLOCK
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 107328
# 010
MPN: 107129
HALTERUNG / UNTERSTÜTZUNG
Solo für BOSCH-Motor
aus £43,39
aus £43,39
Dieses Teil ersetzt die Teilenummer 40361800
# 011
MPN: 15970721
BOLZEN
Solo für BOSCH-Motor
aus £0,53
aus £0,53
# 012
MPN: 105391
Scheibe
Solo für BOSCH-Motor
aus £2,33
aus £2,33
Dieses Teil ersetzt die Teilenummer 4124022
# 013
MPN: 127497
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10516871 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 106850
Scheibe
Solo für BOSCH-Motor
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516473 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 15896211
NUSS
Solo für BOSCH-Motor
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210, die wir auf Lager haben
# 016
MPN: 110073
LICHTMASCHINE BOSCH 65A
aus £1.147,53
aus £1.147,53
# 017
MPN: 107003
KABELSCHUTZKAPPE
aus £5,79
aus £5,79
# 018
MPN: 106989
ANSCHLUSSKABEL DER LICHTMASCHINE
aus £65,06
aus £65,06
# 019
MPN: 106543
Scheibe
aus £1,16
aus £1,16
# 020
MPN: 110111
LÜFTER
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 106544
# 021
MPN: 107221
SCHUTZSCHOTT
aus £157,50
aus £157,50
# 022
MPN: 106849
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 11195473
# 023
MPN: 15896411
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896401
# 024
MPN: 107396
SPANNUNGSREGLER
aus £121,00
aus £121,00
# 025
MPN: 105940
HALTERUNG / UNTERSTÜTZUNG
aus £53,62
aus £53,62
# 026
MPN: 105158
UNTERSTÜTZUNG
aus £573,75
aus £573,75
# 027
MPN: 106426
Scheibe
aus £3,95
aus £3,95
# 028
MPN: 155073
Motorerdungskabel
aus £7,64
aus £7,64
Dieses Teil ersetzt die Teilenummer 115668
# 029
MPN: 105390
BOLZEN
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15543221
# 030
MPN: 11198673
Scheibe
aus £0,96
aus £0,96
Dieses Teil ersetzt die Teilenummer 11198671
# 031
MPN: 16109221
NUSS
aus £0,51
aus £0,51
# 032
MPN: 15970931
SCHRAUBEN
aus £5,83
aus £5,83
Dieses Teil ersetzt die Teilenummer 106228
# 033
MPN: 13598021
NUSS
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 13598011
# 034
MPN: 105391
Scheibe
aus £2,33
aus £2,33
Dieses Teil ersetzt die Teilenummer 4124022
# 035
MPN: 116723
ROLLE
aus £111,30
aus £111,30
# 036
MPN: 117435
LICHTMASCHINE UND WASSERPUMPE-STEUERRIEMEN
aus £86,70
aus £86,70
# 037
MPN: 16100824
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16100814 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 038
MPN: 106852
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516670, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 039
MPN: 115667
Kupfergeflecht zum Trennen der Batterie – Chassismasse
# 040
MPN: 12601374
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10615474 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
Alternative (#EAP1469019) Ferrari 575 LHD-Umrüstsatz für manuelles Fahren Eurospares Zugelassenes Teil – Neu (bestellen)
Einige F1 Teile müssen modifiziert werden, damit sie passen.
Einige F1 Teile müssen modifiziert werden, damit sie passen.
# 041
MPN: 109588
CAVO BATTERIA - MOTORINO
aus £100,86
aus £100,86
Dieses Teil ersetzt die Teilenummer 60127008
# 042
MPN: 127496
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
Alternative (#EAP1469019) Ferrari 575 LHD-Umrüstsatz für manuelles Fahren Eurospares Zugelassenes Teil – Neu (bestellen)
Einige F1 Teile müssen modifiziert werden, damit sie passen.
Einige F1 Teile müssen modifiziert werden, damit sie passen.
# 043
MPN: 16100821
NUSS
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 16100825, die wir auf Lager haben
# 044
MPN: 107038
SCHUTZSCHOTT
aus £71,82
aus £71,82
# 045
MPN: 107039
HALTERUNG / UNTERSTÜTZUNG
aus £17,07
aus £17,07
Dieses Teil ersetzt die Teilenummer 40361404
# 046
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210, die wir auf Lager haben
# 047
MPN: 12643724
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
