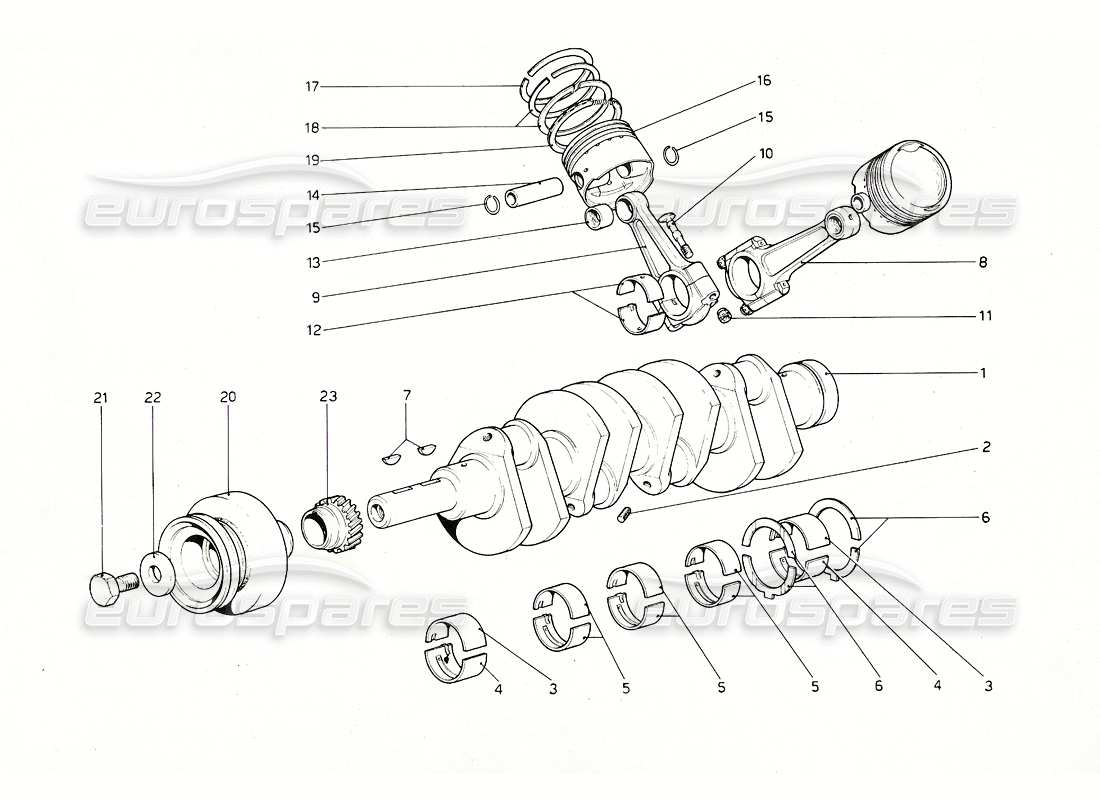

003 - Kurbelwelle – Pleuel und Kolben
Ferrari 308 GT4 Dino (1976) Crankshaft - connecting rods and pistons Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
-
MOTOPROPULSORE COMPLETE DI CAM-BIO E DIFFERENZIAIE
Siehe Blatt A der als Ersatzteile gelieferten Baugruppen – Geänderte Teile
# 001
MPN: 128794
Kurbelwelle
aus £3.764,01
aus £3.764,01
Dieses Teil ersetzt die Teilenummer 105623 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 106932/A
HAUPTLAGERGEHÄUSESATZ (1ST ÜBERGRÖSSE)
aus £838,43
aus £838,43
Dieses Teil ersetzt die Teilenummer 106932
# 002
MPN: 106934
HAUPTLAGERGEHÄUSESATZ (3RD ÜBERGRÖSSE)
# 002
MPN: 14326150
GEWINDESTECKER
aus £0,48
aus £0,48
Dieses Teil ersetzt die Teilenummer 12326150
# 002
MPN: 14326150
GEWINDESTECKER
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12326150
# 003
MPN: 100118
OBERE HAUPTLAGERSCHALE STANDARD
aus £44,37
aus £44,37
Dieses Teil ersetzt die Teilenummer 9100035
# 003
MPN: 100119
Obere Hauptlagerschale 1ST Untermaß 0.254MM
aus £75,69
aus £75,69
# 003
MPN: 100120
Obere Hauptlagerschale 2ND Untermaß 0.508MM
aus £28,21
aus £28,21
# 003
MPN: 100121
OBERE HAUPTLAGERSCHALE 3RD UNTERGRÖSSE 0.762MM
aus £41,17
aus £41,17
# 003
MPN: 106931/A
HAUPTLAGERGEHÄUSESATZ (STANDARD)
aus £880,95
aus £880,95
# 003
MPN: 106933/A
HAUPTLAGERGEHÄUSESATZ (2ND ÜBERGRÖSSE)
aus £344,03
aus £344,03
Dieses Teil ersetzt die Teilenummer 106933
# 004
MPN: 100122
UNTERE HAUPTLAGERSCHALE STANDARD
aus £46,29
aus £46,29
Dieses Teil ersetzt die Teilenummer 9100602
# 004
MPN: 100123
UNTERE HAUPTLAGERSCHALE 1ST UNTERGRÖSSE 0.254MM
aus £74,18
aus £74,18
# 004
MPN: 100124
UNTERE HAUPTLAGERSCHALE 2ND UNTERGRÖSSE 0.508MM
aus £34,49
aus £34,49
# 004
MPN: 100125
UNTERE HAUPTLAGERSCHALE 3RD UNTERGRÖSSE 0.762MM
aus £41,17
aus £41,17
# 005
MPN: 104023
HAUPTLAGERSCHALE STANDARD
aus £29,30
aus £29,30
Dieses Teil ersetzt die Teilenummer 108876 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 104024
HAUPTLAGERSCHALE 1ST UNTERGRÖSSE 0.254MM
aus £33,48
aus £33,48
# 005
MPN: 104025
HAUPTLAGERSCHALE 2ND UNTERGRÖSSE 0.508MM
aus £32,83
aus £32,83
# 005
MPN: 104026
HAUPTLAGERSCHALE 3RD UNTERGRÖSSE 0.762MM
aus £33,89
aus £33,89
# 006
MPN: 100146
Anlaufscheiben-Set
paarweise verkauft -
aus £23,62
aus £23,62
Dieses Teil ersetzt die Teilenummer 10345 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 100147
ANSCHLUSSSCHEIBEN (2ND ÜBERGRÖSSE)
aus £16,51
aus £16,51
Dieses Teil ersetzt die Teilenummer 4153187/C
# 007
MPN: 10206020
Schlüssel
aus £1,52
aus £1,52
# 008
MPN: 109738/U
Pleuelstange
aus £230,00
aus £230,00
# 009
MPN: 109738/U
Pleuelstange
aus £230,00
aus £230,00
# 010
MPN: 100156
BOLZEN
aus £17,53
aus £17,53
Dieses Teil ersetzt die Teilenummer 140020 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 104011
NUSS
aus £10,11
aus £10,11
Dieses Teil ersetzt die Teilenummer 14511, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 100150/A
BIG-END-LAGERSATZ
Std – Lager C/Rod Packung mit 4Prs Std / Verkauf pro Packung
aus £21,21
aus £21,21
# 012
MPN: 100151
PLEUELLAGER +10
(1st Untermaß mm 0,254)
aus £44,87
aus £44,87
Dieses Teil ersetzt die Teilenummer 106184
# 012
MPN: 100151
PLEUELLAGER +10
(1st Untermaß mm 0,254)
aus £44,87
aus £44,87
Dieses Teil ersetzt die Teilenummer 106184
# 012
MPN: 100152
PLEUELLAGER +20
(2ª Untermaß mm 0,508)
aus £63,22
aus £63,22
Dieses Teil ersetzt die Teilenummer 106185
# 012
MPN: 106185
LAGERSCHALEN - 2¬ UNTERMAß MM.0, 508 EIN +
Ersetzung
Ersetzung
# 013
MPN: 107100
KLEINE ENDBUCHSE
aus £25,36
aus £25,36
Dieses Teil ersetzt die Teilenummer 100155 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 107100
KLEINE ENDBUCHSE
aus £25,36
aus £25,36
Dieses Teil ersetzt die Teilenummer 100155 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 104487
MESSSTIFT
aus £46,32
aus £46,32
# 015
MPN: 100174
Kolbenbolzen-Sicherungsring
aus £3,47
aus £3,47
Dieses Teil ersetzt die Teilenummer 14594
# 016
MPN: 119451
KOLBENRINGSATZ STANDARD MM. 81
aus £59,90
aus £59,90
Dieses Teil ersetzt die Teilenummer 106937
# 016
MPN: 119828/AA
KOMPLETTKOLBEN
Kolben komplett mit Ringen 81Mm Std
aus £189,00
aus £189,00
Dieses Teil ersetzt die Teilenummer 119828/A - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 119451
KOLBENRING
aus £59,90
aus £59,90
Dieses Teil ersetzt die Teilenummer 106937
# 018
MPN: 119451
KOLBENRINGSATZ STANDARD MM. 81
aus £59,90
aus £59,90
Dieses Teil ersetzt die Teilenummer 106937
# 019
MPN: 119451
KOLBENRINGSATZ STANDARD MM. 81
aus £59,90
aus £59,90
Dieses Teil ersetzt die Teilenummer 106937
# 020
MPN: 105160
KURBELWELLEN-RIEMENSCHEIBENDÄMPFER
aus £1.423,34
aus £1.423,34
# 021
MPN: 138793
SCHRAUBEN
aus £84,44
aus £84,44
Dieses Teil ersetzt die Teilenummer 100476 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 102775
Scheibe
aus £1,21
aus £1,21
# 023
MPN: 103781
GANG
aus £1.117,69
aus £1.117,69
