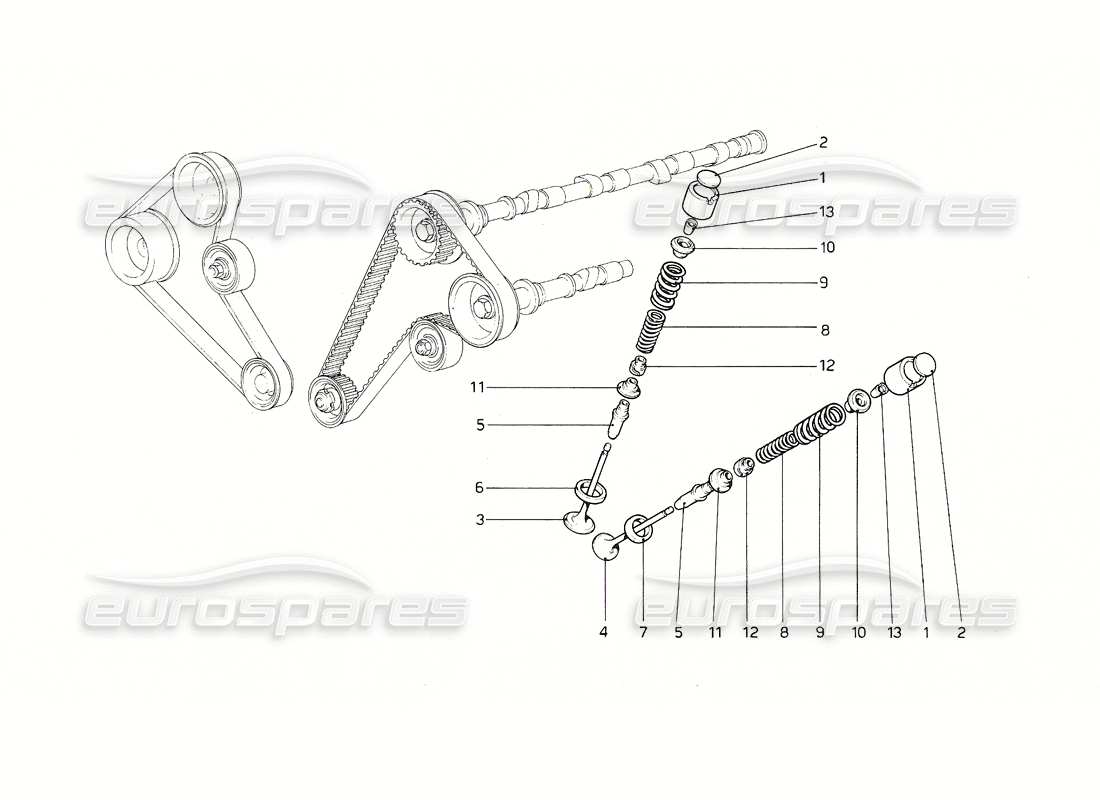

007 - Zeitsteuerungssystem – Stößel
Ferrari 308 GT4 Dino (1976) Timing system - Tappets Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 100232
STÖSSELEIMER
aus £37,17
aus £37,17
# 002
MPN: 102833
STÖSSELPAD 3.50MM
aus £8,95
aus £8,95
Dieses Teil ersetzt die Teilenummer 108677 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 102835
STÖSSELPAD 3.60MM
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 108679 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 102836
STÖSSELPAD 3.65MM
aus £8,35
aus £8,35
Dieses Teil ersetzt die Teilenummer 108680
# 002
MPN: 102837
STÖSSELPAD 3.70MM
aus £7,82
aus £7,82
Dieses Teil ersetzt die Teilenummer 108681 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 102838
STÖSSELPAD 3.75MM
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 108682 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 102839
STÖSSELPAD 3.80MM
aus £7,69
aus £7,69
Dieses Teil ersetzt die Teilenummer 108683 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 102843
STÖSSELPAD 4.00MM
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 108687 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 108670
STÖSSELPAD 3.40MM
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 108675
# 002
MPN: 108672
IDEM SPESSORE MM 3,25
Ersetzung
Ersetzung
# 002
MPN: 108673
STÖSSELPAD 3.30
Ersetzung
Ersetzung
# 002
MPN: 108674
STÖSSELPAD 3.35
Ersetzung
Ersetzung
# 002
MPN: 108676
STÖSSELPAD 3.45
Ersetzung
Ersetzung
# 002
MPN: 108678
STÖSSELPAD 3.55
Ersetzung
Ersetzung
# 002
MPN: 108684
STÖSSELPAD 3.85
Ersetzung
Ersetzung
# 002
MPN: 108685
STÖSSELPAD 3.90
Ersetzung
Ersetzung
# 002
MPN: 108686
STÖSSELPAD 3.95
Ersetzung
Ersetzung
# 002
MPN: 108688
STÖSSELPAD 4.05
Ersetzung
Ersetzung
# 002
MPN: 108689
STÖSSELPAD 4.10
Ersetzung
Ersetzung
# 002
MPN: 108690
STÖSSELPAD 4.15
Ersetzung
Ersetzung
# 002
MPN: 108691
STÖSSELPAD 4.20
Ersetzung
Ersetzung
# 002
MPN: 108693
STÖSSELPAD 4.30
Ersetzung
Ersetzung
# 002
MPN: 108694
STÖSSELPAD 4.35
Ersetzung
Ersetzung
# 002
MPN: 108695
STÖSSELPAD 4.40
Ersetzung
Ersetzung
# 002
MPN: 108696
STÖSSELPAD 4.45
Ersetzung
Ersetzung
# 002
MPN: 108697
STÖSSELPAD 4.50
Ersetzung
Ersetzung
# 002
MPN: 108698
IDEM SPESSORE MM 4,55
Ersetzung
Ersetzung
# 002
MPN: 108699
STÖSSELPAD 4.60
Ersetzung
Ersetzung
# 002
MPN: 4152463
STÖSSELPAD 4.25MM
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 102848, die wir auf Lager haben
# 003
MPN: 103575

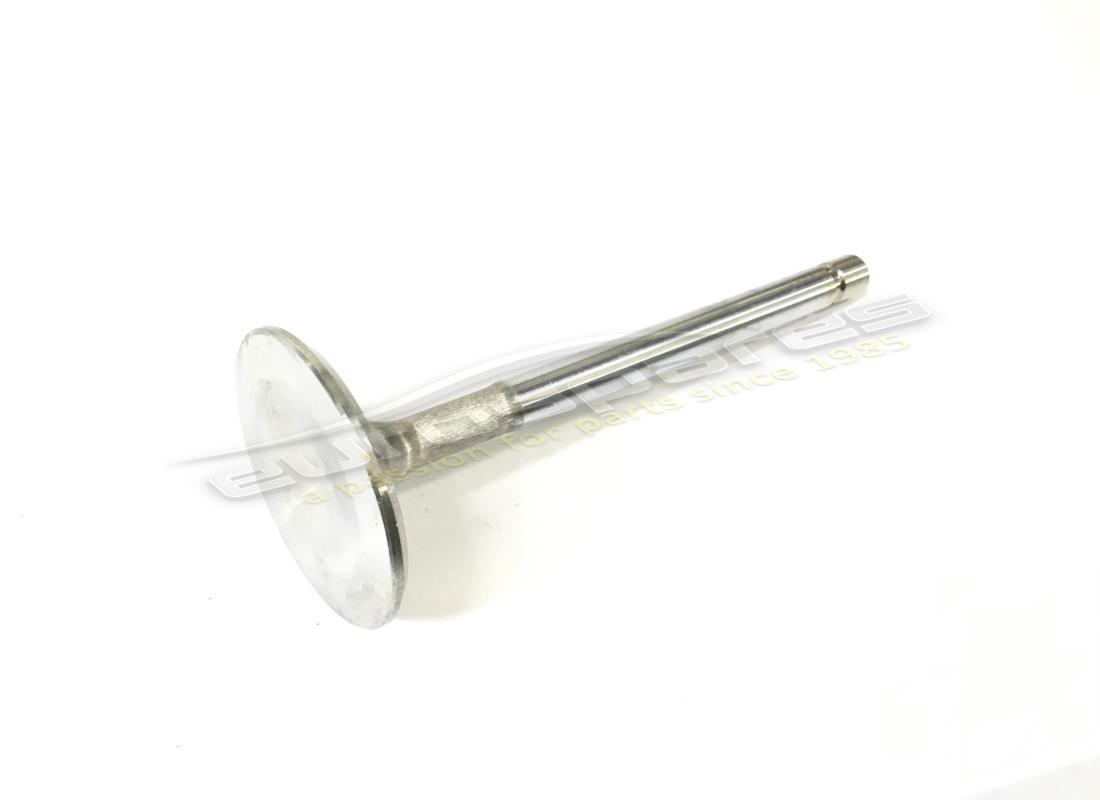

EINLASSVENTILE
aus £22,73
aus £22,73
# 004
MPN: 106553
AUSPUFFVENTIL
aus £44,63
aus £44,63
# 005
MPN: 102857

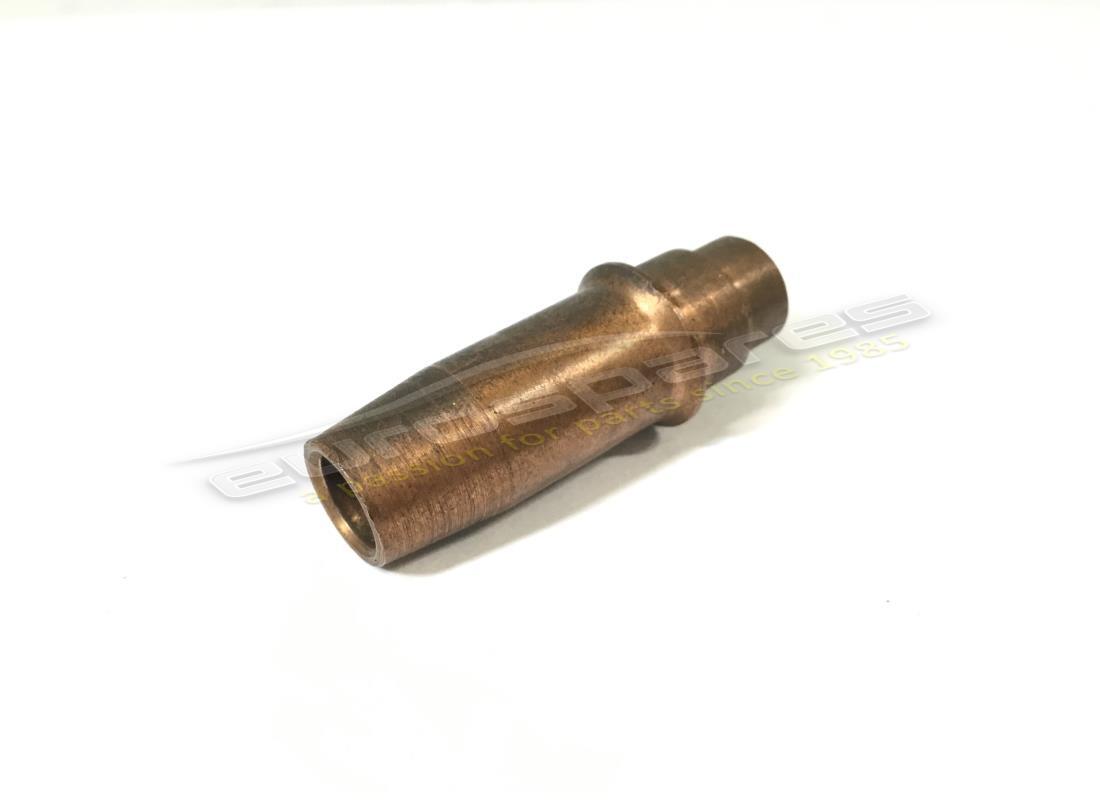

VENTILFÜHRUNG STANDARD
aus £36,20
aus £36,20
# 005
MPN: 107026
VENTILFÜHRUNG ÜBERGROSS 13.25
aus £72,82
aus £72,82
# 006
MPN: 105722
EINLASSVENTILSITZ
Ersetzung
Ersetzung
# 007
MPN: 102859
AUSPUFFVENTILSITZ
aus £63,51
aus £63,51
# 008
MPN: 100239
FRÜHLING
aus £6,20
aus £6,20
# 009
MPN: 100240
FRÜHLING
aus £7,36
aus £7,36
Dieses Teil ersetzt die Teilenummer 4146799 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 106180
VENTILFEDERSITZHALTER
aus £28,26
aus £28,26
# 011
MPN: 106181
VENTILFEDERSITZHALTER
aus £30,78
aus £30,78
Dieses Teil ersetzt die Teilenummer 4178525
# 012
MPN: 119766
ÖLDAMPF-DICHTUNG
aus £6,83
aus £6,83
Dieses Teil ersetzt die Teilenummer 100243
# 013
MPN: 102862
VENTILSPANGE
aus £5,91
aus £5,91
Dieses Teil ersetzt die Teilenummer 4149118 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
