016 - Kühlsystem

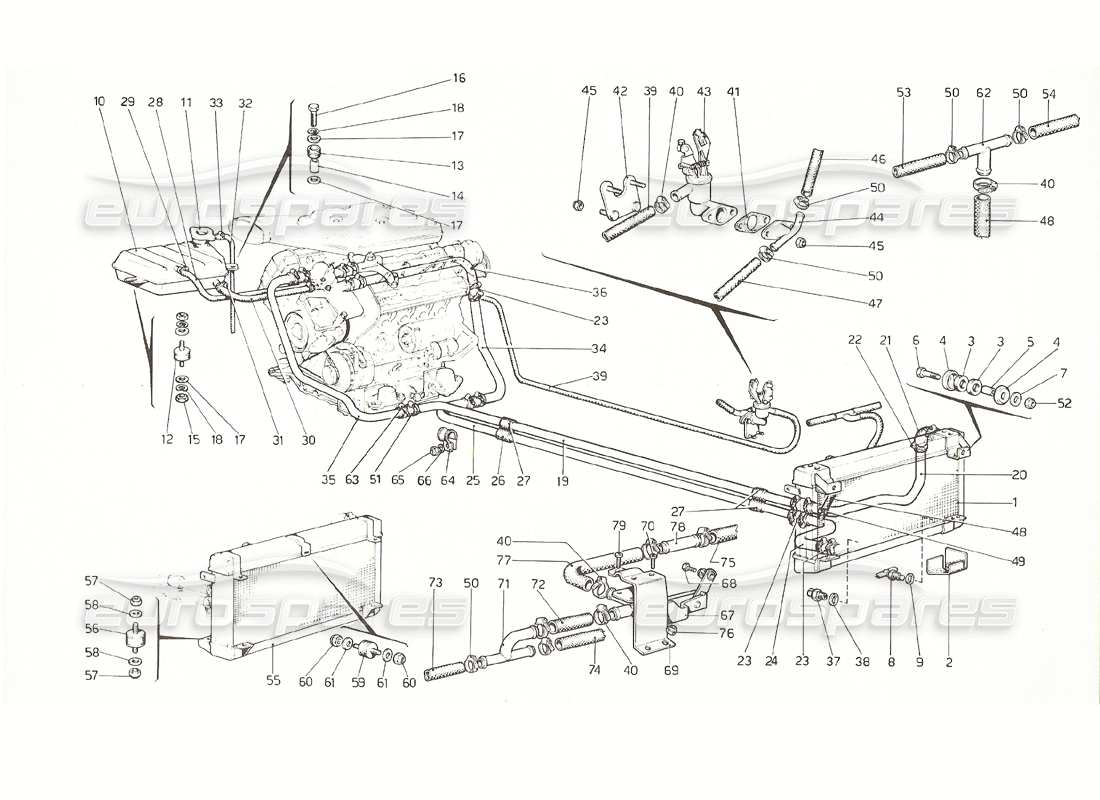

Ferrari 308 GT4 Dino (1976) Cooling System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 116286/X

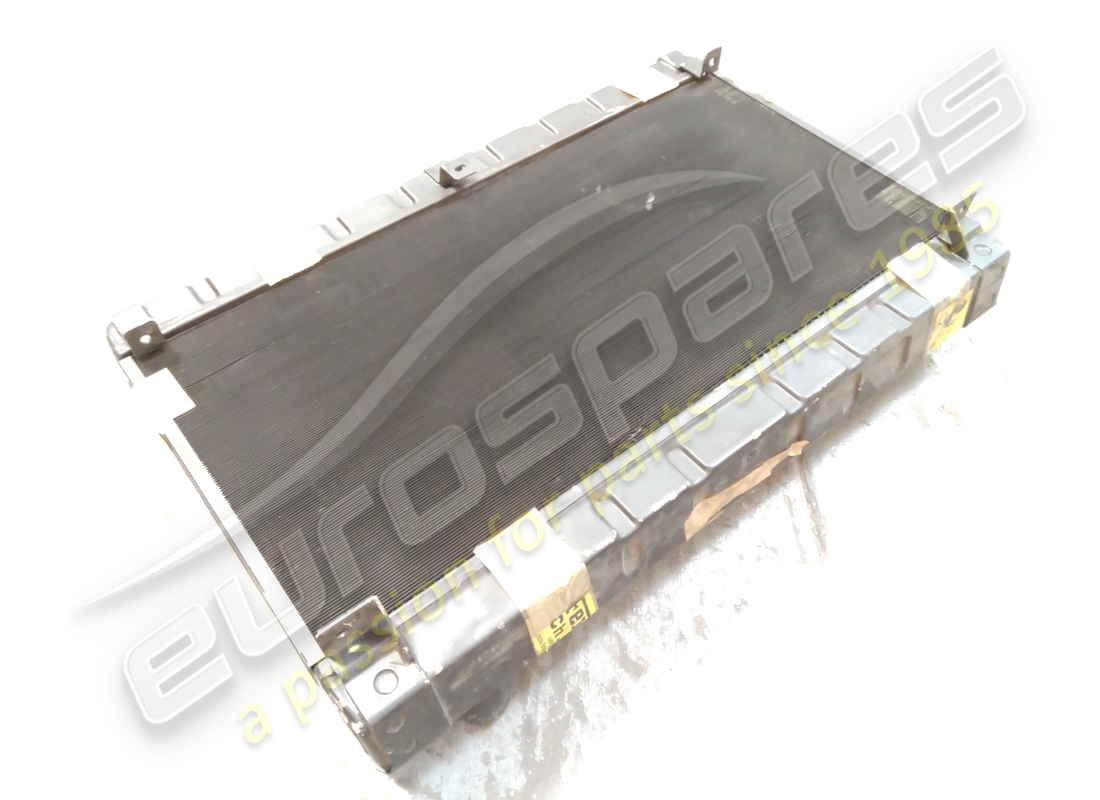

Wasserkühler
(Austausch erforderlich)
aus £1.200,00
aus £1.200,00
# 002
MPN: 107782
GUMMIDICHTUNG
aus £35,85
aus £35,85
# 003
MPN: 107978
UNTERLAGE
aus £1,70
aus £1,70
# 004
MPN: 107979
DECKEL
aus £1,18
aus £1,18
# 005
MPN: 107980
ABSTANDSHALTER
Besondere Änderungen – Vale dal N.11482 GS und dal N.11858
aus £1,69
aus £1,69
# 006
MPN: 10643821
BOLZEN
Besondere Änderungen – Vale dal N.11482 GS und dal N.11859
# 007
MPN: 10519624
Scheibe
Besondere Änderungen – Vale dal N.11482 GS und dal N.11860
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10519601 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 101488
KÜHLERABFLUSSHAHN
aus £139,11
aus £139,11
# 009
MPN: 101496
Dichtung
aus £3,49
aus £3,49
# 010
MPN: 106728
AUSGLEICHSBEHÄLTER
aus £604,53
aus £604,53
# 011
MPN: 101499
KÜHLERDRUCKKAPPE
Runde Kappe 0.9 Bar
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 149165
# 011
MPN: 101499/C
KÜHLERDRUCKKAPPE
Quadratischer Kühlerdeckel (0.9 BAR)
aus £10,56
aus £10,56
# 012
MPN: 102947
UNTERSTÜTZTE ANTIVIBRANTE
aus £7,45
aus £7,45
Dieses Teil ersetzt die Teilenummer 102007 - und 14 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 103549
GUMMIBUSCH
aus £0,75
aus £0,75
# 014
MPN: 103550
ABSTANDSHALTER
aus £28,08
aus £28,08
Dieses Teil ersetzt die Teilenummer 4130913
# 015
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210, die wir auf Lager haben
# 016
MPN: 16132921
SCHRAUBEN
# 017
MPN: 106744
Scheibe
aus £5,67
aus £5,67
# 018
MPN: 10516477
Scheibe
Ersetzung
Ersetzung
# 019
MPN: 106677
TUBO CENTRAIE PER MANDATA
# 020
MPN: 106678
VORDERES AUSFÜHRUNGSROHR
Details geändert – Gültig bis Nr. 08148
Ersetzung
Ersetzung
# 020
MPN: 107455
ROHR RHD
Verwenden Sie 107521 für LHD
aus £53,52
aus £53,52
Dieses Teil ersetzt die Teilenummer 107521, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 107521
LHD-ROHR
VERWENDEN Sie 107455 für RHD
aus £46,55
aus £46,55
Dieses Teil ersetzt die Teilenummer 106678 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 121258
ÄRMEL
Details geändert – Gültig bis Nr. 08148
aus £21,01
aus £21,01
Dieses Teil ersetzt die Teilenummer 10147087 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 164417
ÄRMEL
Details geändert – Gültig ab Nr. 08150
aus £44,35
aus £44,35
Dieses Teil ersetzt die Teilenummer 158165
# 022
MPN: 100441
JUBILÄUMSCLIP
Particolari modificati - Ad esaurirnento
aus £4,96
aus £4,96
# 022
MPN: 12180090
JUBILÄUMSCLIP
Besondere Änderungen – Dopo esaurim.N.100441
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 102958
# 023
MPN: 121258
ÄRMEL
aus £21,01
aus £21,01
Dieses Teil ersetzt die Teilenummer 10147087 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: 106679
LHD-ROHR
aus £65,55
aus £65,55
# 024
MPN: 107456
RHD-ROHR
aus £92,67
aus £92,67
# 025
MPN: 106677
ZENTRALES RÜCKLAUFROHR
Varianten für Rechtslenker
# 025
MPN: 106680
ZENTRALES RÜCKLAUFROHR
aus £85,45
aus £85,45
# 026
MPN: 107465
MANICOTTO ANTIVIBRANTE
aus £41,13
aus £41,13
# 027
MPN: 105385
MANICOTTO ANTIVIBRANTE
aus £30,94
aus £30,94
# 028
MPN: 122219
TUBO SFIATO MOTORE - NOURICE
aus £21,65
aus £21,65
Dieses Teil ersetzt die Teilenummer 113351 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 029
MPN: 102604
JUBILÄUMSCLIP
Ersetzung
Ersetzung
# 030
MPN: 125088
TUBO ALIMENTAZIONE NOURICE - MOTORE
aus £49,48
aus £49,48
Dieses Teil ersetzt die Teilenummer 109355 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 031
MPN: 105622
JUBILÄUMSCLIP
Ersetzung
Ersetzung
# 032
MPN: 106683
ENTLÜFTUNGSSCHLAUCH
aus £5,35
aus £5,35
# 033
MPN: 101296
JUBILÄUMSCLIP
# 034
MPN: 106690
LINKES HINTERES ROHR
aus £231,56
aus £231,56
# 034
MPN: 107466
TUBO POSTERIORS SINISTRO
Varianten für Rechtslenker
aus £81,51
aus £81,51
# 035
MPN: 106691
RECHTES HINTERES ROHR
Besondere Änderungen - Per vetture senza AC - Vale fino ad esaurimento
aus £329,65
aus £329,65
# 035
MPN: 106691
RECHTES HINTERES ROHR
Besondere Änderungen - Auf Anfrage mit AC und ohne Änderungen. N.106691
aus £329,65
aus £329,65
# 035
MPN: 107467
RECHTES HINTERES ROHR
Varianten für Rechtslenker - Geänderte Angaben - Gültig für Fahrzeuge ohne Klimaanlage und solange der Vorrat reicht
aus £94,51
aus £94,51
# 035
MPN: 108053
RECHTES HINTERES ROHR
Varianten für Rechtslenker - Modifizierte Teile - Für Fahrzeuge mit Klimaanlage und nach Abgasanlage N.107467
aus £230,18
aus £230,18
Dieses Teil ersetzt die Teilenummer 108042
# 036
MPN: 106306
ROHR ZWISCHEN DEN KÖPFEN
aus £222,03
aus £222,03
# 037
MPN: 168008
TERMOCONTATTO
aus £49,95
aus £49,95
Dieses Teil ersetzt die Teilenummer 101507 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 038
MPN: 101508
Dichtung
aus £0,70
aus £0,70
Dieses Teil ersetzt die Teilenummer 94706
# 039
MPN: 106699
SCHLAUCH VOM MOTOR ZUM HAHN
Details geändert – Gültig bis N. 12162
aus £132,71
aus £132,71
Dieses Teil ersetzt die Teilenummer 110278
# 040
MPN: 104022
JUBILÄUMSCLIP
Ersetzung
Ersetzung
# 041
MPN: 104291
Dichtung
aus £4,10
aus £4,10
Dieses Teil ersetzt die Teilenummer 401009 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 042
MPN: 105873
UNTERSTÜTZUNG
Details geändert – Gültig bis N. 12162
aus £10,19
aus £10,19
# 043
MPN: 105817
HEIZHAHN
Varianti per vetture con guida destra – Particolari modificati – Valefino N. 11918
aus £124,99
aus £124,99
# 043
MPN: 106964
HEIZHAHN
Details geändert – Gültig bis N. 12162
aus £87,20
aus £87,20
# 044
MPN: 106702
DREI-WEGE-ANSCHLUSS
Details geändert – Gültig bis N. 12162
aus £28,08
aus £28,08
# 045
MPN: 12574221
SELBSTVERRIEGELUNGSMUTTER
Details geändert – Gültig bis N. 12162
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 125519, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 046
MPN: 106704
ROHR ZUR RECHTEN HEIZUNG
Details geändert – Gültig bis N. 12162
aus £31,20
aus £31,20
# 047
MPN: 106705
ROHR ZUM LINKEN HEIZGERÄT
Details geändert – Gültig bis N. 12162
aus £8,45
aus £8,45
# 047
MPN: 107388
ROHR ZUM LINKEN HEIZGERÄT
Varianten für Fahrzeuge mit Rechtslenkung – Geänderte Angaben – Gültig bis N. 11918
aus £18,52
aus £18,52
# 048
MPN: 106708
ROHR AM WEG 3
aus £49,25
aus £49,25
# 049
MPN: 104022
JUBILÄUMSCLIP
Ersetzung
Ersetzung
# 050
MPN: 13000390
JUBILÄUMSCLIP
aus £0,48
aus £0,48
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 051
MPN: 105190
ÄRMEL
aus £18,18
aus £18,18
Dieses Teil ersetzt die Teilenummer 106364
# 053
MPN: 106349
ROHR / ROHR / SCHLAUCH
Details geändert – Gültig ab Nr. 12180
Ersetzung
Ersetzung
# 053
MPN: 106706
ROHR / ROHR / SCHLAUCH
Details geändert – Gültig bis N. 12162
aus £40,15
aus £40,15
# 054
MPN: 106707
ROHR / ROHR / SCHLAUCH
aus £2,62
aus £2,62
# 055
MPN: 105180

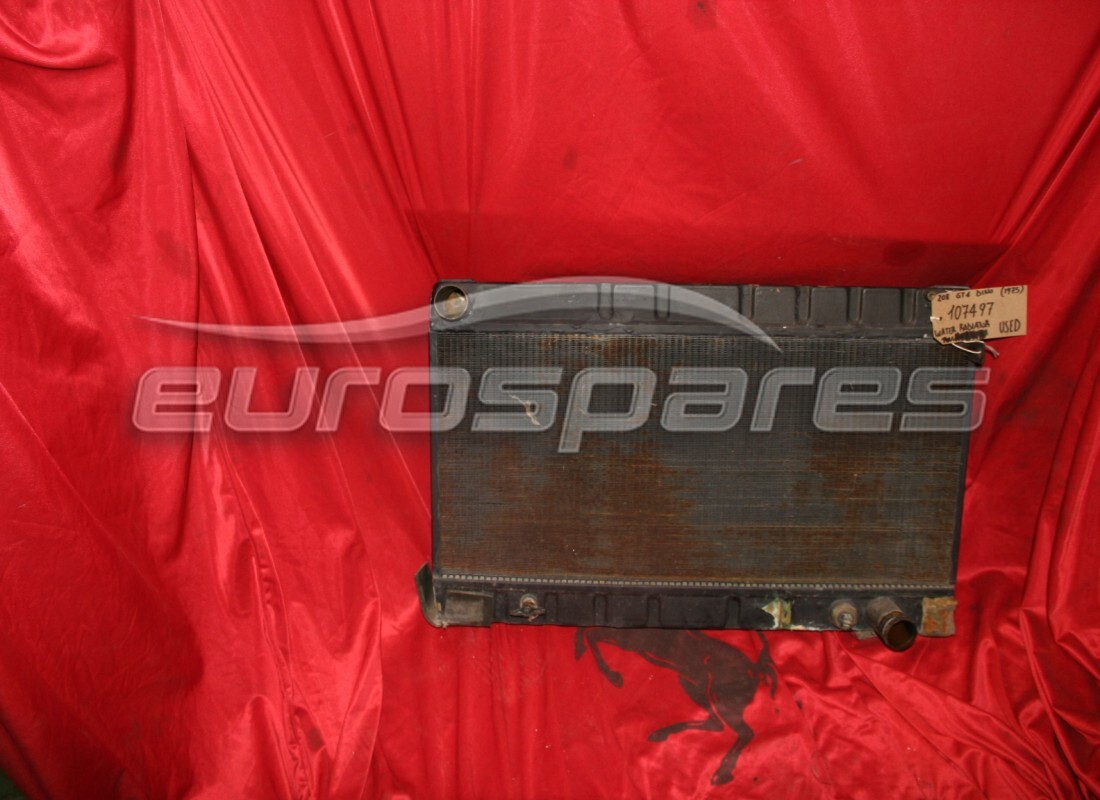

WASSERHEIZKÖRPER
Details geändert – Gültig bis N.08148
aus £367,56
aus £367,56
# 055
MPN: 107497
WASSERHEIZKÖRPER
Besondere Änderungen – Werte von N.08388 bis N.11482 GS und 11854 GD
aus £538,77
aus £538,77
# 055
MPN: 107510
WASSERHEIZKÖRPER
Geänderte Details – Gültig von N. 08150 bis N. 08386
aus £717,31
aus £717,31
# 056
MPN: 101495
UNTERSTÜTZUNG
Besondere Änderungen – Vale fino N.11460 GS und N.11844 GD – Non-vale per USA
aus £7,19
aus £7,19
# 057
MPN: 104030
NUSS
Besondere Änderungen – Vale fino N.11460 GS und N.11844 GD – Non-vale per USA
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16104125
# 057
MPN: 107391
ROHR / ROHR / SCHLAUCH
Varianten für Rechtslenker
Ersetzung
Ersetzung
# 058
MPN: 10519624
Scheibe
Besondere Änderungen – Vale fino N.11460 GS und N.11844 GD – Non-vale per USA
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10519601 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 059
MPN: 102947
UNTERSTÜTZUNG
Besondere Änderungen – Vale fino N.11460 GS und N.11844 GD – Non-vale per USA
aus £7,45
aus £7,45
Dieses Teil ersetzt die Teilenummer 102007 - und 14 mehr. Klicken Sie hier, um Details anzuzeigen
# 060
MPN: 12574221
NUSS
Besondere Änderungen – Vale fino N.11460 GS und N.11844 GD – Non-vale per USA
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 125519, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 061
MPN: 12643701
Scheibe
Besondere Änderungen – Vale fino N.11460 GS und N.11844 GD – Non-vale per USA
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12643704 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 062
MPN: 104303
DREI WEGE
aus £24,33
aus £24,33
Dieses Teil ersetzt die Teilenummer 401575
# 063
MPN: 12174090
JUBILÄUMSCLIP
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 105303 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 064
MPN: 107002
JUBILÄUMSCLIP
aus £14,10
aus £14,10
# 065
MPN: 12574221
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 125519, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 066
MPN: 12643701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12643704 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 067
MPN: 110066
HEIZHAHN
Details geändert – Gültig ab Nr. 12180
aus £496,72
aus £496,72
# 068
MPN: 110077
SCHRAUBEN
Details geändert – Gültig ab Nr. 12180
aus £1,72
aus £1,72
# 069
MPN: 110067
HALTERUNG / UNTERSTÜTZUNG
Details geändert – Gültig ab Nr. 12180
aus £4,69
aus £4,69
# 070
MPN: 110106
SCHRAUBEN
Details geändert – Gültig ab Nr. 12180
aus £0,52
aus £0,52
# 071
MPN: 109376
UNION 3-WAY
Details geändert – Gültig ab Nr. 12180
aus £29,89
aus £29,89
# 072
MPN: 110277
SCHLAUCH VOM HAHN ZUM 3 WEG
Details geändert – Gültig ab Nr. 12180
aus £26,49
aus £26,49
# 073
MPN: 122226
ROHR VON WEG 3 ZUM RECHTEN HEIZGERÄT.
aus £60,81
aus £60,81
Dieses Teil ersetzt die Teilenummer 110276
# 074
MPN: 106705
ROHR VON WEG 3 ZUM LINKEN HEIZGERÄT.
Details geändert – Gültig ab Nr. 12180
aus £8,45
aus £8,45
# 075
MPN: 106699
SCHLAUCH VOM MOTOR ZUM HAHN
aus £132,71
aus £132,71
Dieses Teil ersetzt die Teilenummer 110278
# 076
MPN: 12574211
NUSS
Details geändert – Gültig ab Nr. 12180
aus £0,71
aus £0,71
# 077
MPN: 108502
ROHR / ROHR / SCHLAUCH
Details geändert – Gültig ab Nr. 12180
aus £66,39
aus £66,39
# 078
MPN: 108501
GEMEINSAMES ROHR
Details geändert – Gültig ab Nr. 12180
aus £6,66
aus £6,66
# 079
MPN: 110105
SCHRAUBEN
Details geändert – Gültig ab Nr. 12180
aus £0,71
aus £0,71
-part-diagram-017.webp "FERRARI 308 GT4 DINO (1976) WASSERPUMPE UND ROHRE TEILEDIAGRAMM")
-part-diagram-018.webp "FERRARI 308 GT4 DINO (1976) KUPPLUNGSBETÄTIGUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-019.webp "FERRARI 308 GT4 DINO (1976) KUPPLUNGSEINHEIT UND ABDECKUNG TEILEDIAGRAMM")
-part-diagram-020.webp "FERRARI 308 GT4 DINO (1976) GETRIEBEÜBERTRAGUNG TEILEDIAGRAMM")
-part-diagram-021.webp "FERRARI 308 GT4 DINO (1976) GETRIEBE – DIFFERENTIALGEHÄUSE UND ÖLWANNE TEILEDIAGRAMM")
-part-diagram-022.webp "FERRARI 308 GT4 DINO (1976) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-023.webp "FERRARI 308 GT4 DINO (1976) WELLENRÄDER VERLEGEN TEILEDIAGRAMM")
-part-diagram-024.webp "FERRARI 308 GT4 DINO (1976) INNERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-025.webp "FERRARI 308 GT4 DINO (1976) ÄUßERE GETRIEBESTEUERUNG (BIS NR. 10114 GS – 10100 GD – 10358 US-VERSION) TEILEDIAGRAMM")
-part-diagram-025a.webp "FERRARI 308 GT4 DINO (1976) ÄUßERE GETRIEBESTEUERUNGEN (AB NR. 11324 GS – 11300 GD – 10360 US-VERSION) TEILEDIAGRAMM")
-part-diagram-026.webp "FERRARI 308 GT4 DINO (1976) DIFFERENTIAL UND ACHSWELLE (BIS GETRIEBE NR. 692) TEILEDIAGRAMM")
-part-diagram-026a.webp "FERRARI 308 GT4 DINO (1976) DIFFERENTIAL UND ACHSWELLE (AB GETRIEBE NR. 693) TEILEDIAGRAMM")
-part-diagram-027.webp "FERRARI 308 GT4 DINO (1976) PEDALBRETT – BREMS- UND KUPPLUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-028.webp "FERRARI 308 GT4 DINO (1976) BREMSSYSTEM (BIS NR. 11482 GS | 12... GD | 11462 USA) TEILEDIAGRAMM")
-part-diagram-028a.webp "FERRARI 308 GT4 DINO (1976) BREMSSYSTEM (AB NR. 11506 GS | 12... GD | 11994 USA) TEILEDIAGRAMM")
-part-diagram-029.webp "FERRARI 308 GT4 DINO (1976) BREMSSÄTTEL FÜR VORDER- UND HINTERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-030.webp "FERRARI 308 GT4 DINO (1976) HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-031.webp "FERRARI 308 GT4 DINO (1976) LENKGETRIEBE UND GESTÄNGE TEILEDIAGRAMM")
-part-diagram-032.webp "FERRARI 308 GT4 DINO (1976) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-033.webp "FERRARI 308 GT4 DINO (1976) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBEN TEILEDIAGRAMM")
-part-diagram-034.webp "FERRARI 308 GT4 DINO (1976) VORDERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-035.webp "FERRARI 308 GT4 DINO (1976) HINTERRADAUFHÄNGUNG - STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-036.webp "FERRARI 308 GT4 DINO (1976) HINTERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-037.webp "FERRARI 308 GT4 DINO (1976) RÄDER TEILEDIAGRAMM")
-part-diagram-038.webp "FERRARI 308 GT4 DINO (1976) MOTORZÜNDUNG (2 HÄNDLER) TEILEDIAGRAMM")
-part-diagram-038a.webp "FERRARI 308 GT4 DINO (1976) MOTORZÜNDUNG (1-HÄNDLER) TEILEDIAGRAMM")
-part-diagram-039.webp "FERRARI 308 GT4 DINO (1976) ELEKTRISCHES ERZEUGUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-040.webp "FERRARI 308 GT4 DINO (1976) KLIMAANLAGE (BIS N. 12162) TEILEDIAGRAMM")
-part-diagram-040a.webp "FERRARI 308 GT4 DINO (1976) KLIMAANLAGE (AB NR. 12180) TEILEDIAGRAMM")
-part-diagram-041.webp "FERRARI 308 GT4 DINO (1976) KLIMAKOMPRESSOR UND STEUERUNG TEILEDIAGRAMM")
-part-diagram-042.webp "FERRARI 308 GT4 DINO (1976) WERKZEUGSATZ TEILEDIAGRAMM")
-part-diagram-043.webp "FERRARI 308 GT4 DINO (1976) TEILEDIAGRAMM DER DROSSELKLAPPENSTEUERUNG (RH D-VERSION).")
-part-diagram-044.webp "FERRARI 308 GT4 DINO (1976) PEDALBRETT – KUPPLUNGSSTEUERUNG (RH D-VERSION) TEILEDIAGRAMM")
-part-diagram-045.webp "FERRARI 308 GT4 DINO (1976) TEILEDIAGRAMM DES BREMSHYDRAULIKSYSTEMS (RH D-VERSION).")
-part-diagram-046.webp "FERRARI 308 GT4 DINO (1976) VORDERE LUFTPUMPE UND ROHRLEITUNGEN (US-VERSION 1976) TEILEDIAGRAMM")
-part-diagram-047.webp "FERRARI 308 GT4 DINO (1976) HINTERE LUFTPUMPE UND ROHRLEITUNGEN (US- UND AUSTRALISCHE VERSIONEN 1976) TEILEDIAGRAMM")
-part-diagram-048.webp "FERRARI 308 GT4 DINO (1976) LUFTPUMPENSCHUTZ (US- UND AUSTRALISCHE VERSIONEN 1976) TEILEDIAGRAMM")
-part-diagram-049.webp "FERRARI 308 GT4 DINO (1976) GERÄT MIT SCHNELLEM LEERLAUF (US- UND AUSTRALISCHE VERSION 1976) TEILEDIAGRAMM")
-part-diagram-050.webp "FERRARI 308 GT4 DINO (1976) WEBER 40 DCNF-KOHLENHYDRATE (US-1976-VERSION) TEILEDIAGRAMM")
-part-diagram-050a.webp "FERRARI 308 GT4 DINO (1976) WEBER 40 DCNF-KOHLENHYDRATE (AUSTRALISCHE 1976-VERSION) TEILEDIAGRAMM")
-part-diagram-051.webp "FERRARI 308 GT4 DINO (1976) KRAFTSTOFFSYSTEM USA-SPEZIFIKATION (BIS NR. 11462 – US-VERSION 1976) TEILEDIAGRAMM")
-part-diagram-051a.webp "FERRARI 308 GT4 DINO (1976) KRAFTSTOFFSYSTEM USA-SPEZIFIKATION (AB NR. 11994 – US-VERSION 1976) TEILEDIAGRAMM")
-part-diagram-052.webp "FERRARI 308 GT4 DINO (1976) ABGASANLAGE (US- UND AUSTRALISCHE VERSIONEN 1976) TEILEDIAGRAMM")
-part-diagram-053.webp "FERRARI 308 GT4 DINO (1976) MOTORZÜNDUNG (US- UND AUSTRALISCHE VERSIONEN 1976) TEILEDIAGRAMM")
-part-diagram-054.webp "FERRARI 308 GT4 DINO (1976) WASSERKÜHLER – SCHALTHEBELGEHÄUSE (US-VERSION 1976) TEILEDIAGRAMM")
-part-diagram-101.webp "FERRARI 308 GT4 DINO (1976) KAROSSERIE TEILEDIAGRAMM")
-part-diagram-102.webp "FERRARI 308 GT4 DINO (1976) KAROSSERIE – ÄUßERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-103.webp "FERRARI 308 GT4 DINO (1976) KÖRPERSCHALE – INNERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-104.webp "FERRARI 308 GT4 DINO (1976) KAROSSERIE - INNENELEMENTE (US-VERSION) TEILEDIAGRAMM")
-part-diagram-105.webp "FERRARI 308 GT4 DINO (1976) KÖRPERSCHALE – INNERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-106.webp "FERRARI 308 GT4 DINO (1976) DECKEL DES VORDERFACHS TEILEDIAGRAMM")
-part-diagram-107.webp "FERRARI 308 GT4 DINO (1976) MOTORRAUMDECKEL UND TEPPICHBODEN TEILEDIAGRAMM")
-part-diagram-108.webp "FERRARI 308 GT4 DINO (1976) GEPÄCKRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-109.webp "FERRARI 308 GT4 DINO (1976) TÜREN TEILEDIAGRAMM")
-part-diagram-110.webp "FERRARI 308 GT4 DINO (1976) TÜREN TEILEDIAGRAMM")
-part-diagram-111.webp "FERRARI 308 GT4 DINO (1976) STOßSTANGEN UND ZIERLEISTEN TEILEDIAGRAMM")
-part-diagram-112.webp "FERRARI 308 GT4 DINO (1976) STOßSTANGEN (US-VERSION) TEILEDIAGRAMM")
-part-diagram-112a.webp "FERRARI 308 GT4 DINO (1976) STOßSTANGEN (US-VERSION) TEILEDIAGRAMM")
-part-diagram-113.webp "FERRARI 308 GT4 DINO (1976) GLÄSER TEILEDIAGRAMM")
-part-diagram-114.webp "FERRARI 308 GT4 DINO (1976) INNENAUSSTATTUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-115.webp "FERRARI 308 GT4 DINO (1976) INNENAUSSTATTUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-116.webp "FERRARI 308 GT4 DINO (1976) SITZE TEILEDIAGRAMM")
-part-diagram-117.webp "FERRARI 308 GT4 DINO (1976) TEPPICHBODEN TEILEDIAGRAMM")
-part-diagram-118.webp "FERRARI 308 GT4 DINO (1976) INSTRUMENTE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-119.webp "FERRARI 308 GT4 DINO (1976) SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-120.webp "FERRARI 308 GT4 DINO (1976) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-121.webp "FERRARI 308 GT4 DINO (1976) SICHERUNGEN UND RELAIS TEILEDIAGRAMM")
-part-diagram-122.webp "FERRARI 308 GT4 DINO (1976) SCHEINWERFER-HEBEVORRICHTUNG TEILEDIAGRAMM")
-part-diagram-123.webp "FERRARI 308 GT4 DINO (1976) BELEUCHTUNG TEILEDIAGRAMM")
-part-diagram-124.webp "FERRARI 308 GT4 DINO (1976) SCHEIBENWISCHER, SCHEIBE UND HUPE TEILEDIAGRAMM")
-part-diagram-125.webp "FERRARI 308 GT4 DINO (1976) HEIZSYSTEM TEILEDIAGRAMM")
-part-diagram-001.webp "FERRARI 308 GT4 DINO (1976) MOTOR – GETRIEBE UND STÜTZEN TEILEDIAGRAMM")
-part-diagram-002.webp "FERRARI 308 GT4 DINO (1976) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-003.webp "FERRARI 308 GT4 DINO (1976) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-004.webp "FERRARI 308 GT4 DINO (1976) DISTANZSTÜCK FÜR SCHWUNGRAD UND KUPPLUNGSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-005.webp "FERRARI 308 GT4 DINO (1976) ZYLINDERKOPF (RECHTS) TEILEDIAGRAMM")
-part-diagram-006.webp "FERRARI 308 GT4 DINO (1976) ZYLINDERKOPF (LINKS) TEILEDIAGRAMM")
-part-diagram-007.webp "FERRARI 308 GT4 DINO (1976) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-008.webp "FERRARI 308 GT4 DINO (1976) ZEITMESSSYSTEM – STEUERUNG TEILEDIAGRAMM")
-part-diagram-009.webp "FERRARI 308 GT4 DINO (1976) KRAFTSTOFFSYSTEM (EURO-VERSION) TEILEDIAGRAMM")
-part-diagram-010.webp "FERRARI 308 GT4 DINO (1976) VERGASER UND LUFTFILTER TEILEDIAGRAMM")
-part-diagram-011.webp "FERRARI 308 GT4 DINO (1976) WEBER 40 DCNF-KOHLENHYDRATE (2 HÄNDLER) TEILEDIAGRAMM")
-part-diagram-011a.webp "FERRARI 308 GT4 DINO (1976) WEBER 40 DCNF-KOHLENHYDRATE (1 HÄNDLER) TEILEDIAGRAMM")
-part-diagram-012.webp "FERRARI 308 GT4 DINO (1976) DROSSELKLAPPENSTEUERUNG (2 HÄNDLER) TEILEDIAGRAMM")
-part-diagram-012a.webp "FERRARI 308 GT4 DINO (1976) DROSSELKLAPPENSTEUERUNG (1-VERTEILER) TEILEDIAGRAMM")
-part-diagram-013.webp "FERRARI 308 GT4 DINO (1976) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-014.webp "FERRARI 308 GT4 DINO (1976) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-015.webp "FERRARI 308 GT4 DINO (1976) SCHMIERSYSTEM TEILEDIAGRAMM")
