018 - Kupplungsbetätigungssteuerung

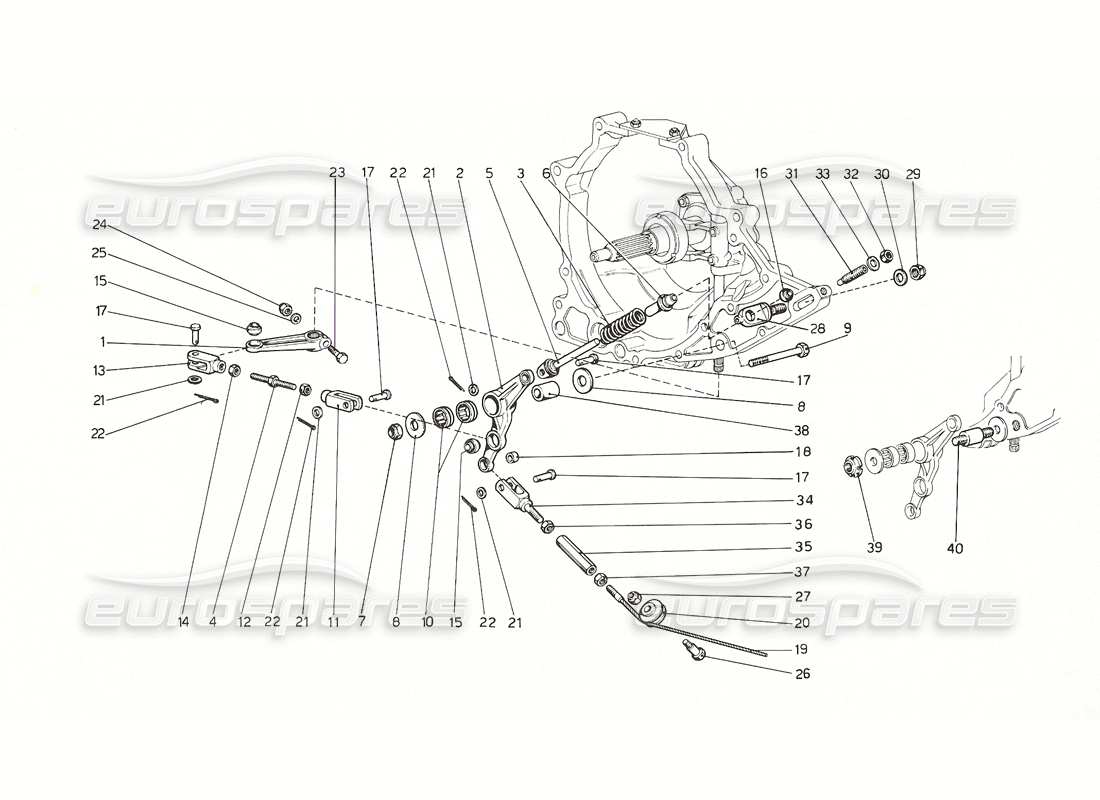

Ferrari 308 GT4 Dino (1976) Clutch Operating Control Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: 104007
HEBELBAUGRUPPE AN DER KUPPLUNGSSTEUERWELLE
# 001
MPN: 103995
HEBEL
aus £131,25
aus £131,25
# 001
MPN: 106874
ÜBERTRAGUNGSHEBELBAUGRUPPE
# 002
MPN: 116472
HEBEL
aus £541,62
aus £541,62
Dieses Teil ersetzt die Teilenummer 106750
# 003
MPN: 106417
FRÜHLING
aus £1,83
aus £1,83
# 004
MPN: 103999
TIL-ANTE REGISTRO
aus £17,95
aus £17,95
# 005
MPN: 10-32-19
UNTERE PLATTE
Details geändert – Gültig solange der Vorrat reicht
aus £125,22
aus £125,22
Dieses Teil ersetzt die Teilenummer 108725
# 005
MPN: 108725
PIATEILO INFERIORE
Particolari modificati - Dopo esaurirn.N. 103219
Ersetzung
Ersetzung
# 006
MPN: 106138
OBERER TELLER
aus £34,13
aus £34,13
# 007
MPN: 148020
NUSS
Geänderte Details - Nach Erschöpfung der Kupplungsglocke Nr. 107999
aus £2,76
aus £2,76
Dieses Teil ersetzt die Teilenummer 102825 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 100853
ABSTANDSHALTER
Geänderte Details – Bis die Kupplungsglocke leer ist Nr. 107999
aus £15,36
aus £15,36
Dieses Teil ersetzt die Teilenummer 105688 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 108939
ABSTANDSHALTER
Geänderte Details - Nach Erschöpfung der Kupplungsglocke Nr. 107999
aus £23,25
aus £23,25
# 009
MPN: 15541121
SCHRAUBEN
Geänderte Details - Nach Erschöpfung der Kupplungsglocke Nr. 107999
aus £0,57
aus £0,57
# 010
MPN: 103223
ROLLENKÄFIG
aus £44,75
aus £44,75
# 011
MPN: 100855
GABEL (LINKSGEWINDE)
aus £55,00
aus £55,00
Dieses Teil ersetzt die Teilenummer 500631
# 012
MPN: 100862
MUTTER LINKSGEWINDE
aus £5,20
aus £5,20
Dieses Teil ersetzt die Teilenummer 100861
# 013
MPN: 10-32-38
GABEL
aus £22,55
aus £22,55
Dieses Teil ersetzt die Teilenummer 500599 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 100861
SICHERUNGSMUTTER
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 100862, die wir auf Lager haben
# 015
MPN: 100860
SHODO SFERICO
aus £73,20
aus £73,20
Dieses Teil ersetzt die Teilenummer SERIE SS6 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 100424
KUGELGELENK
aus £62,27
aus £62,27
# 017
MPN: 103218
PRO NR
aus £18,50
aus £18,50
Dieses Teil ersetzt die Teilenummer 100857 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 104855
BUSCH
aus £30,10
aus £30,10
# 019
MPN: 106598
KUPPLUNGSSTEUERKABEL
Gültig für LHD (RHD = 106599)
aus £77,83
aus £77,83
# 020
MPN: 157557
ROLLE
aus £11,42
aus £11,42
Dieses Teil ersetzt die Teilenummer 105665 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 12639701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12639704
# 022
MPN: 10734201
SPLIT PIN
Ersetzung
Ersetzung
# 023
MPN: 16043921
BUILONE
aus £1,43
aus £1,43
# 024
MPN: 16100824
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16100814 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 127496
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
Alternative (#EAP1469019) Ferrari 575 LHD-Umrüstsatz für manuelles Fahren Eurospares Zugelassenes Teil – Neu (bestellen)
Einige F1 Teile müssen modifiziert werden, damit sie passen.
Einige F1 Teile müssen modifiziert werden, damit sie passen.
# 026
MPN: 10902621
BUILONE
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10902611, die wir auf Lager haben
# 027
MPN: 12575411
NUSS
Ersetzung
Ersetzung
# 028
MPN: 106239
PIVOT-FEDER
Particolari modificati - Dopo esaurirn.N. 107577
aus £45,11
aus £45,11
Dieses Teil ersetzt die Teilenummer 107577 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 028
MPN: 107577
PIVOT-FEDER
Details geändert – Gültig solange der Vorrat reicht
Ersetzung
Ersetzung
# 029
MPN: 148020
NUSS
aus £2,76
aus £2,76
Dieses Teil ersetzt die Teilenummer 102825 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 10520021
Scheibe
aus £0,59
aus £0,59
Dieses Teil ersetzt die Teilenummer 10520001
# 031
MPN: 106413
HOLZWEIZEN
Details geändert – Nach Erschöpfung Nr. 107577
aus £10,22
aus £10,22
Dieses Teil ersetzt die Teilenummer 107578
# 031
MPN: 107578
HOLZWEIZEN
Details geändert - Bis ausverkauft N. 107577
Ersetzung
Ersetzung
# 032
MPN: 10791011
SICHERUNGSMUTTER
aus £0,47
aus £0,47
# 033
MPN: 12601471
Scheibe
Ersetzung
Ersetzung
# 035
MPN: 10091014
ÄRMEL
aus £49,20
aus £49,20
Dieses Teil ersetzt die Teilenummer 10091011
# 036
MPN: 10725911
SICHERUNGSMUTTER
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 95900403
# 037
MPN: 10727311
CONTRODADO (FILETTO SINISTRO)
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 95560
# 038
MPN: 107437
BUSCH
Geänderte Angaben – Gültig nach Erschöpfung der Kupplungsglocke Nr. 107999
aus £39,86
aus £39,86
# 039
MPN: 10-32-25
RINGMUTTER
Geänderte Details – Gültig, bis die Kupplungsglocke N. 107999 erschöpft ist
aus £20,52
aus £20,52
# 040
MPN: 10-32-16
PIVOT
Geänderte Details – Gültig, bis die Kupplungsglocke N. 107999 erschöpft ist
aus £112,88
aus £112,88
