030 - Handbremssteuerung

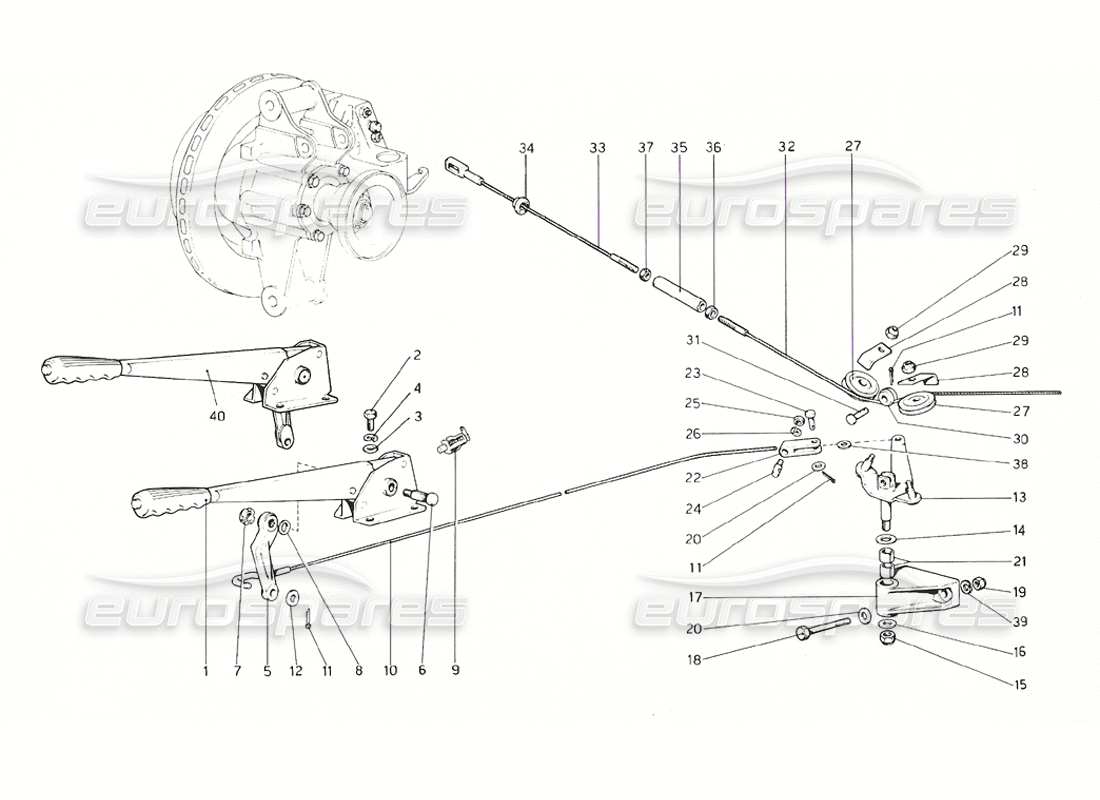

Ferrari 308 GT4 Dino (1976) Hand-Brake Control Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: 109225
HEBEL
Dieses Teil ersetzt die Teilenummer 105772 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 16043221
BOLZEN
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 13842414 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 10519621
Scheibe
Ersetzung
Ersetzung
# 004
MPN: 127496
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 105775
ARM FÜR HANDBREMSHEBEL
Particolari modificati - Fino esaurim.N. 105772
aus £142,44
aus £142,44
# 006
MPN: 105776
PIVOT
Particolari modificati - Fino esaurim.N. 105772
aus £15,11
aus £15,11
# 007
MPN: 105778
RINGMUTTER
Particolari modificati - Fino esaurim.N. 105772
aus £9,71
aus £9,71
# 008
MPN: 106617
Scheibe
Particolari modificati - Fino esaurim.N. 105772
aus £0,75
aus £0,75
# 009
MPN: 101188
SCHALTER FÜR LICHT
aus £24,13
aus £24,13
Dieses Teil ersetzt die Teilenummer 680990
# 010
MPN: 105779
VORDERES KABEL
aus £44,24
aus £44,24
# 010
MPN: 107470
VORDERES KABEL
Varianten für Rechtslenker
aus £45,51
aus £45,51
Dieses Teil ersetzt die Teilenummer 106482
# 011
MPN: 10734201
SPLIT PIN
Ersetzung
Ersetzung
# 012
MPN: 12525201
Scheibe
# 013
MPN: 105782
HEBEL
Details geändert – Gültig solange der Vorrat reicht
Ersetzung
Ersetzung
# 013
MPN: 109986
HEBEL
Particolari modificati - Dopo esaurim.N. 105782
Ersetzung
Ersetzung
# 014
MPN: 106416
Scheibe
aus £1,35
aus £1,35
# 015
MPN: 16105111
NUSS
aus £0,47
aus £0,47
# 016
MPN: 10520001
Scheibe
aus £1,14
aus £1,14
# 017
MPN: 106415
UNTERSTÜTZUNG
aus £95,52
aus £95,52
# 018
MPN: 16044621
BOLZEN
aus £0,71
aus £0,71
# 019
MPN: 16100824
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16100814 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 10519624
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10519601 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 103227
BUSCH
aus £3,72
aus £3,72
# 022
MPN: 106170
GABEL
aus £28,40
aus £28,40
# 023
MPN: 10050811
PIVOT
aus £5,22
aus £5,22
Dieses Teil ersetzt die Teilenummer 10050810
# 024
MPN: 105789
GEWINDEZAPFEN
aus £4,78
aus £4,78
Dieses Teil ersetzt die Teilenummer 680814 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 16100824
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16100814 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 026
MPN: 127496
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 027
MPN: 104006
ROLLE
Dieses Teil ersetzt die Teilenummer 9182019
# 028
MPN: 195790
PLATTE
# 029
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 030
MPN: 105791
ROLLE
aus £42,41
aus £42,41
Dieses Teil ersetzt die Teilenummer 9181378 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 031
MPN: 101195
PIVOT
aus £13,52
aus £13,52
Dieses Teil ersetzt die Teilenummer 680756, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 105792
CAVO POSTERIORE IUNGO
aus £81,24
aus £81,24
# 033
MPN: 105793
KURZES HINTERES KABEL
aus £96,43
aus £96,43
Dieses Teil ersetzt die Teilenummer 112892
# 034
MPN: 105794
KABELTÜLLE
aus £9,98
aus £9,98
Dieses Teil ersetzt die Teilenummer 680876
# 035
MPN: 10091014
ÄRMEL
aus £45,00
aus £45,00
Dieses Teil ersetzt die Teilenummer 10091011 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 036
MPN: 10725911
CONTRODADO (FILETTO DESTRO)
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 95900403
# 037
MPN: 10727311
CONTRODADO (FILETTO SINISTRO)
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 95560
# 038
MPN: 107618
Scheibe
Details geändert – Gültig ab N.08370
aus £1,16
aus £1,16
# 039
MPN: 127496
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 040
MPN: 109225
HEBEL
Dieses Teil ersetzt die Teilenummer 105772 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
