102 - Karosserie – äußere Elemente

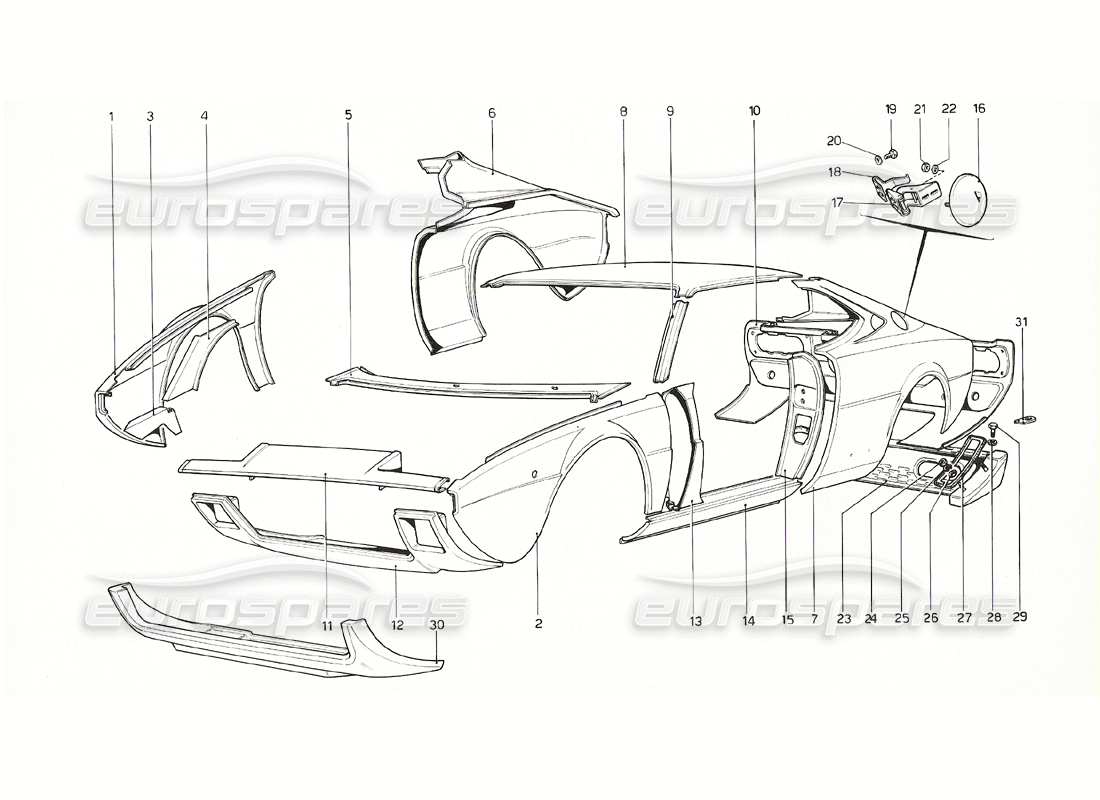

Ferrari 308 GT4 Dino (1976) Body shell - Outer elements Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: 40078608
PARAFANGO-AMEISE. DX. VOLLSTÄNDIG
Kein Wert pro USA-CDN
# 000
MPN: 40213407
PARAFANGO-AMEISE. DX. VOLLSTÄNDIG
Wert pro USA-CDN
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 40196107
# 000
MPN: 40213506
PARAFANGO-AMEISE. SX. VOLLSTÄNDIG
Wert pro USA-CDN
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 40196206
# 000
MPN: 40248908
KOMPLETTE VORDERNASE
Kein Wert pro USA – CDN – GD
# 000
MPN: 40249005
KOMPLETTE VORDERNASE
Vale pro GD
# 000
MPN: 40249104
KOMPLETTE VORDERNASE
Wert pro USA – CDN
# 000
MPN: 40330102
KOTFLÜGEL HINTEN DX. GESCHÄFTSANZUG
Kein Wert pro USA-CDN
aus £5.353,06
aus £5.353,06
Dieses Teil ersetzt die Teilenummer 40017709 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 000
MPN: 40330201
PARAANGO-POST. SX. VOLLSTÄNDIG
Kein Wert pro USA-CDN
aus £7.647,23
aus £7.647,23
Dieses Teil ersetzt die Teilenummer 40017808 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 000
MPN: 40330300
KOTFLÜGEL HINTEN DX. GESCHÄFTSANZUG
Wert pro USA-CDN
aus £3.622,50
aus £3.622,50
Dieses Teil ersetzt die Teilenummer 40196305
# 000
MPN: 40330409
PARAANGO-POST. SX. VOLLSTÄNDIG
Wert pro USA-CDN
Dieses Teil ersetzt die Teilenummer 40196404
# 001
MPN: 40001109
PARAFANGO-AMEISE. DX.
Ersetzung
Ersetzung
# 002
MPN: 40078701
PARAFANGO-AMEISE. SX.
Kein Wert pro USA-CDN
aus £1.925,04
aus £1.925,04
Dieses Teil ersetzt die Teilenummer 40001208
# 002
MPN: 40196205
PARAFANGO-AMEISE. SX.
Wert pro USA-CDN
# 002
MPN: 40O01208
PARAFANGO-AMEISE. SX.
Kein Wert pro USA-CDN
# 003
MPN: 40015109
RECHTER UNTERER RAHMEN.
Kein Wert pro USA-CDN
aus £100,05
aus £100,05
# 003
MPN: 40015208
LINKER UNTERER RAHMEN
Kein Wert pro USA-CDN
aus £3,08
aus £3,08
# 003
MPN: 40268005
RECHTER UNTERER RAHMEN.
Wert pro USA-CDN
# 003
MPN: 40268104
OSSATURA INFERIORE SX.
Wert pro USA-CDN
# 004
MPN: 40014904
OBERER RECHTER RAHMEN
aus £25,52
aus £25,52
# 004
MPN: 40015000
OBERER LINKER RAHMEN
aus £25,52
aus £25,52
# 005
MPN: 40228504
UNTERE WINDSCHUTZSCHEIBENVERKLEIDUNG
Nichtwert pro GD-AUS
# 005
MPN: 40228702
UNTERE WINDSCHUTZSCHEIBENVERKLEIDUNG
Wert pro GD-AUS
aus £1.026,11
aus £1.026,11
# 006
MPN: 40196304
PARAFANGC-POST. DX.
Wert pro USA-CDN
# 006
MPN: 40330102
KOTFLÜGEL HINTEN DX.
Kein Wert pro USA-CDN
aus £5.353,06
aus £5.353,06
Dieses Teil ersetzt die Teilenummer 40017709 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 40017808
LINKER HINTERER KOTFLÜGEL
Ersetzung
Ersetzung
# 007
MPN: 40196403
PARAANGO-POST. SX.
Wert pro USA-CDN
# 008
MPN: 40017600
KOPFBEDECKUNG
Ersetzung
Ersetzung
# 008
MPN: 40205205
KOPFBEDECKUNG
Wert pro USA-CDN
aus £2.098,62
aus £2.098,62
Dieses Teil ersetzt die Teilenummer 40017600
# 009
MPN: 40000705
Rechte Windschutzscheibensäule.
aus £220,30
aus £220,30
# 009
MPN: 40000804
LINKER WINDSCHUTZSCHEIBENPFOSTEN
aus £230,97
aus £230,97
# 010
MPN: 40154502
HINTERE ABDECKUNG
Kein Wert pro USA – CDN – pro AUS-Wert bis 1480
aus £620,83
aus £620,83
Dieses Teil ersetzt die Teilenummer 40002909
# 011
MPN: 40094401
VORDERSEITE
Kein Wert pro USA – CDN
aus £2.366,07
aus £2.366,07
# 011
MPN: 40282600
VORDERSEITE
Wert pro USA – CDN
aus £1.164,77
aus £1.164,77
# 012
MPN: 40013708
RIVESTIMENTO ANT. minderwertig
Wert bis 1480 – Kein Wert für die USA – CDN
aus £1.118,88
aus £1.118,88
# 012
MPN: 40213100
RIVESTIMENTO ANT. minderwertig
Wert pro USA-CDN
# 013
MPN: 40136509
RECHTES SCHARNIER STEHEN
aus £316,35
aus £316,35
# 013
MPN: 40136608
LINKES SCHARNIER STEHT
aus £316,35
aus £316,35
# 014
MPN: 40156002
LINKE SEITENVERKLEIDUNG
aus £412,43
aus £412,43
# 014
MPN: 40159905
RECHTE SEITENVERKLEIDUNG
aus £412,43
aus £412,43
# 015
MPN: 40094203
RECHTE TÜR-RÜCKSEITE
Kein Wert für USA – CDN – GD – AUS
aus £155,43
aus £155,43
# 015
MPN: 40094302
Linke Türrückwand
Kein Wert für USA – CDN – GD – AUS
aus £155,43
aus £155,43
# 015
MPN: 40176000
RECHTE TÜR-RÜCKSEITE
Wert pro USA – CDN – GD – AUS
aus £155,11
aus £155,11
# 015
MPN: 40176109
Linke Türrückwand
Wert pro USA – CDN – GD – AUS
aus £163,00
aus £163,00

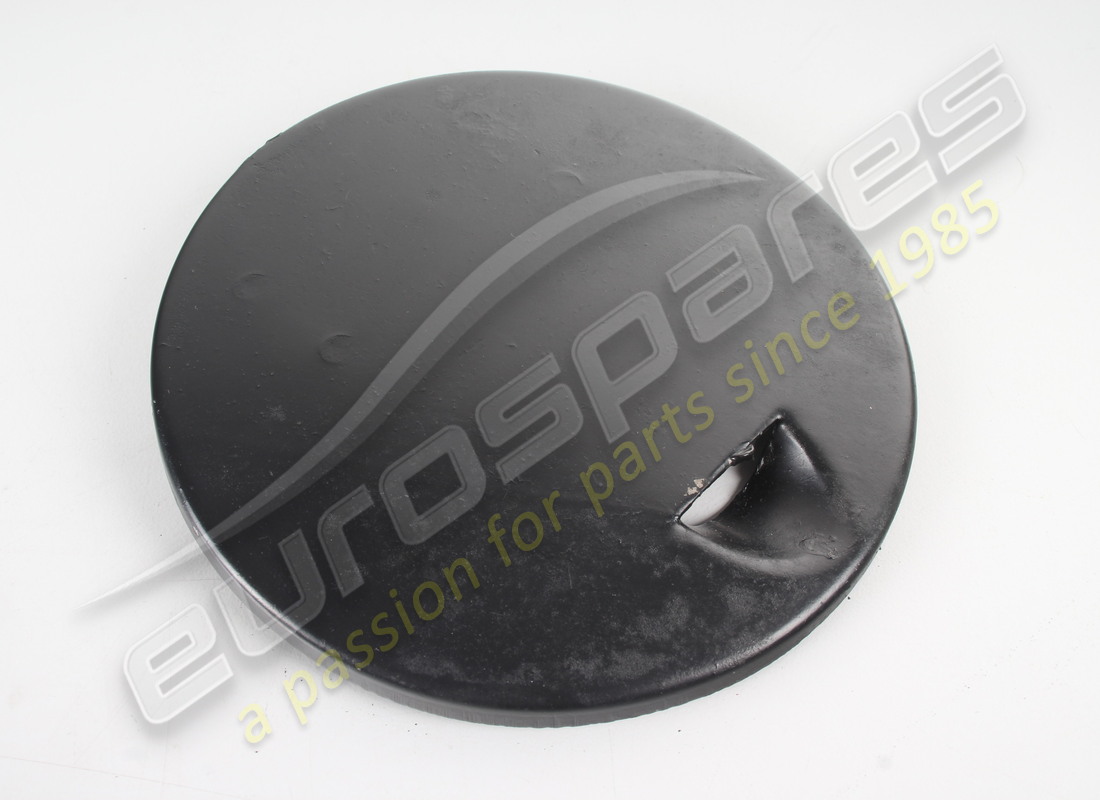

# 016
MPN: 40038606
ABDECKUNG
aus £51,49
aus £51,49
# 017
MPN: 40032302
SCHARNIER DER KRAFTSTOFFKLAPPE
Ersetzung
Ersetzung
# 018
MPN: 40111809
FRÜHLING
aus £34,13
aus £34,13
# 019
MPN: 10979410
BOLZEN
# 020
MPN: 12643700
Scheibe
# 021
MPN: 10794010
NUSS
# 022
MPN: 12642801
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12642824
# 023
MPN: 40290801
SCHALLDÄMPFERSCHUTZ
Wert pro USA – CDN
# 024
MPN: 15896211
NUSS
Wert pro USA – CDN
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210, die wir auf Lager haben
# 025
MPN: 12640624
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12640601 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 026
MPN: 40288805
ABSTANDSHALTER
Wert pro USA – CDN
aus £32,45
aus £32,45
# 027
MPN: 40289100
Dichtung
Wert pro USA – CDN
aus £47,94
aus £47,94
# 028
MPN: 12639701
Scheibe
Wert pro USA – CDN
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12639704
# 029
MPN: 10979411
SCHRAUBEN
Wert pro USA – CDN
aus £0,47
aus £0,47
# 030
MPN: 40312704
RIVESTIMENTO ANT. minderwertig
Wert von 1481 – Kein Wert für die USA – CDN
aus £4.676,58
aus £4.676,58
# 031
MPN: 20028007
PLATTE
aus £3,47
aus £3,47
Dieses Teil ersetzt die Teilenummer 60334109
-part-diagram-103.webp "FERRARI 308 GT4 DINO (1976) KÖRPERSCHALE – INNERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-104.webp "FERRARI 308 GT4 DINO (1976) KAROSSERIE - INNENELEMENTE (US-VERSION) TEILEDIAGRAMM")
-part-diagram-105.webp "FERRARI 308 GT4 DINO (1976) KÖRPERSCHALE – INNERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-106.webp "FERRARI 308 GT4 DINO (1976) DECKEL DES VORDERFACHS TEILEDIAGRAMM")
-part-diagram-107.webp "FERRARI 308 GT4 DINO (1976) MOTORRAUMDECKEL UND TEPPICHBODEN TEILEDIAGRAMM")
-part-diagram-108.webp "FERRARI 308 GT4 DINO (1976) GEPÄCKRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-109.webp "FERRARI 308 GT4 DINO (1976) TÜREN TEILEDIAGRAMM")
-part-diagram-110.webp "FERRARI 308 GT4 DINO (1976) TÜREN TEILEDIAGRAMM")
-part-diagram-111.webp "FERRARI 308 GT4 DINO (1976) STOßSTANGEN UND ZIERLEISTEN TEILEDIAGRAMM")
-part-diagram-112.webp "FERRARI 308 GT4 DINO (1976) STOßSTANGEN (US-VERSION) TEILEDIAGRAMM")
-part-diagram-112a.webp "FERRARI 308 GT4 DINO (1976) STOßSTANGEN (US-VERSION) TEILEDIAGRAMM")
-part-diagram-113.webp "FERRARI 308 GT4 DINO (1976) GLÄSER TEILEDIAGRAMM")
-part-diagram-114.webp "FERRARI 308 GT4 DINO (1976) INNENAUSSTATTUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-115.webp "FERRARI 308 GT4 DINO (1976) INNENAUSSTATTUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-116.webp "FERRARI 308 GT4 DINO (1976) SITZE TEILEDIAGRAMM")
-part-diagram-117.webp "FERRARI 308 GT4 DINO (1976) TEPPICHBODEN TEILEDIAGRAMM")
-part-diagram-118.webp "FERRARI 308 GT4 DINO (1976) INSTRUMENTE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-119.webp "FERRARI 308 GT4 DINO (1976) SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-120.webp "FERRARI 308 GT4 DINO (1976) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-121.webp "FERRARI 308 GT4 DINO (1976) SICHERUNGEN UND RELAIS TEILEDIAGRAMM")
-part-diagram-122.webp "FERRARI 308 GT4 DINO (1976) SCHEINWERFER-HEBEVORRICHTUNG TEILEDIAGRAMM")
-part-diagram-123.webp "FERRARI 308 GT4 DINO (1976) BELEUCHTUNG TEILEDIAGRAMM")
-part-diagram-124.webp "FERRARI 308 GT4 DINO (1976) SCHEIBENWISCHER, SCHEIBE UND HUPE TEILEDIAGRAMM")
-part-diagram-125.webp "FERRARI 308 GT4 DINO (1976) HEIZSYSTEM TEILEDIAGRAMM")
-part-diagram-001.webp "FERRARI 308 GT4 DINO (1976) MOTOR – GETRIEBE UND STÜTZEN TEILEDIAGRAMM")
-part-diagram-002.webp "FERRARI 308 GT4 DINO (1976) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-003.webp "FERRARI 308 GT4 DINO (1976) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-004.webp "FERRARI 308 GT4 DINO (1976) DISTANZSTÜCK FÜR SCHWUNGRAD UND KUPPLUNGSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-005.webp "FERRARI 308 GT4 DINO (1976) ZYLINDERKOPF (RECHTS) TEILEDIAGRAMM")
-part-diagram-006.webp "FERRARI 308 GT4 DINO (1976) ZYLINDERKOPF (LINKS) TEILEDIAGRAMM")
-part-diagram-007.webp "FERRARI 308 GT4 DINO (1976) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-008.webp "FERRARI 308 GT4 DINO (1976) ZEITMESSSYSTEM – STEUERUNG TEILEDIAGRAMM")
-part-diagram-009.webp "FERRARI 308 GT4 DINO (1976) KRAFTSTOFFSYSTEM (EURO-VERSION) TEILEDIAGRAMM")
-part-diagram-010.webp "FERRARI 308 GT4 DINO (1976) VERGASER UND LUFTFILTER TEILEDIAGRAMM")
-part-diagram-011.webp "FERRARI 308 GT4 DINO (1976) WEBER 40 DCNF-KOHLENHYDRATE (2 HÄNDLER) TEILEDIAGRAMM")
-part-diagram-011a.webp "FERRARI 308 GT4 DINO (1976) WEBER 40 DCNF-KOHLENHYDRATE (1 HÄNDLER) TEILEDIAGRAMM")
-part-diagram-012.webp "FERRARI 308 GT4 DINO (1976) DROSSELKLAPPENSTEUERUNG (2 HÄNDLER) TEILEDIAGRAMM")
-part-diagram-012a.webp "FERRARI 308 GT4 DINO (1976) DROSSELKLAPPENSTEUERUNG (1-VERTEILER) TEILEDIAGRAMM")
-part-diagram-013.webp "FERRARI 308 GT4 DINO (1976) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-014.webp "FERRARI 308 GT4 DINO (1976) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-015.webp "FERRARI 308 GT4 DINO (1976) SCHMIERSYSTEM TEILEDIAGRAMM")
-part-diagram-016.webp "FERRARI 308 GT4 DINO (1976) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-017.webp "FERRARI 308 GT4 DINO (1976) WASSERPUMPE UND ROHRE TEILEDIAGRAMM")
-part-diagram-018.webp "FERRARI 308 GT4 DINO (1976) KUPPLUNGSBETÄTIGUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-019.webp "FERRARI 308 GT4 DINO (1976) KUPPLUNGSEINHEIT UND ABDECKUNG TEILEDIAGRAMM")
-part-diagram-020.webp "FERRARI 308 GT4 DINO (1976) GETRIEBEÜBERTRAGUNG TEILEDIAGRAMM")
-part-diagram-021.webp "FERRARI 308 GT4 DINO (1976) GETRIEBE – DIFFERENTIALGEHÄUSE UND ÖLWANNE TEILEDIAGRAMM")
-part-diagram-022.webp "FERRARI 308 GT4 DINO (1976) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-023.webp "FERRARI 308 GT4 DINO (1976) WELLENRÄDER VERLEGEN TEILEDIAGRAMM")
-part-diagram-024.webp "FERRARI 308 GT4 DINO (1976) INNERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-025.webp "FERRARI 308 GT4 DINO (1976) ÄUßERE GETRIEBESTEUERUNG (BIS NR. 10114 GS – 10100 GD – 10358 US-VERSION) TEILEDIAGRAMM")
-part-diagram-025a.webp "FERRARI 308 GT4 DINO (1976) ÄUßERE GETRIEBESTEUERUNGEN (AB NR. 11324 GS – 11300 GD – 10360 US-VERSION) TEILEDIAGRAMM")
-part-diagram-026.webp "FERRARI 308 GT4 DINO (1976) DIFFERENTIAL UND ACHSWELLE (BIS GETRIEBE NR. 692) TEILEDIAGRAMM")
-part-diagram-026a.webp "FERRARI 308 GT4 DINO (1976) DIFFERENTIAL UND ACHSWELLE (AB GETRIEBE NR. 693) TEILEDIAGRAMM")
-part-diagram-027.webp "FERRARI 308 GT4 DINO (1976) PEDALBRETT – BREMS- UND KUPPLUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-028.webp "FERRARI 308 GT4 DINO (1976) BREMSSYSTEM (BIS NR. 11482 GS | 12... GD | 11462 USA) TEILEDIAGRAMM")
-part-diagram-028a.webp "FERRARI 308 GT4 DINO (1976) BREMSSYSTEM (AB NR. 11506 GS | 12... GD | 11994 USA) TEILEDIAGRAMM")
-part-diagram-029.webp "FERRARI 308 GT4 DINO (1976) BREMSSÄTTEL FÜR VORDER- UND HINTERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-030.webp "FERRARI 308 GT4 DINO (1976) HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-031.webp "FERRARI 308 GT4 DINO (1976) LENKGETRIEBE UND GESTÄNGE TEILEDIAGRAMM")
-part-diagram-032.webp "FERRARI 308 GT4 DINO (1976) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-033.webp "FERRARI 308 GT4 DINO (1976) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBEN TEILEDIAGRAMM")
-part-diagram-034.webp "FERRARI 308 GT4 DINO (1976) VORDERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-035.webp "FERRARI 308 GT4 DINO (1976) HINTERRADAUFHÄNGUNG - STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-036.webp "FERRARI 308 GT4 DINO (1976) HINTERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-037.webp "FERRARI 308 GT4 DINO (1976) RÄDER TEILEDIAGRAMM")
-part-diagram-038.webp "FERRARI 308 GT4 DINO (1976) MOTORZÜNDUNG (2 HÄNDLER) TEILEDIAGRAMM")
-part-diagram-038a.webp "FERRARI 308 GT4 DINO (1976) MOTORZÜNDUNG (1-HÄNDLER) TEILEDIAGRAMM")
-part-diagram-039.webp "FERRARI 308 GT4 DINO (1976) ELEKTRISCHES ERZEUGUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-040.webp "FERRARI 308 GT4 DINO (1976) KLIMAANLAGE (BIS N. 12162) TEILEDIAGRAMM")
-part-diagram-040a.webp "FERRARI 308 GT4 DINO (1976) KLIMAANLAGE (AB NR. 12180) TEILEDIAGRAMM")
-part-diagram-041.webp "FERRARI 308 GT4 DINO (1976) KLIMAKOMPRESSOR UND STEUERUNG TEILEDIAGRAMM")
-part-diagram-042.webp "FERRARI 308 GT4 DINO (1976) WERKZEUGSATZ TEILEDIAGRAMM")
-part-diagram-043.webp "FERRARI 308 GT4 DINO (1976) TEILEDIAGRAMM DER DROSSELKLAPPENSTEUERUNG (RH D-VERSION).")
-part-diagram-044.webp "FERRARI 308 GT4 DINO (1976) PEDALBRETT – KUPPLUNGSSTEUERUNG (RH D-VERSION) TEILEDIAGRAMM")
-part-diagram-045.webp "FERRARI 308 GT4 DINO (1976) TEILEDIAGRAMM DES BREMSHYDRAULIKSYSTEMS (RH D-VERSION).")
-part-diagram-046.webp "FERRARI 308 GT4 DINO (1976) VORDERE LUFTPUMPE UND ROHRLEITUNGEN (US-VERSION 1976) TEILEDIAGRAMM")
-part-diagram-047.webp "FERRARI 308 GT4 DINO (1976) HINTERE LUFTPUMPE UND ROHRLEITUNGEN (US- UND AUSTRALISCHE VERSIONEN 1976) TEILEDIAGRAMM")
-part-diagram-048.webp "FERRARI 308 GT4 DINO (1976) LUFTPUMPENSCHUTZ (US- UND AUSTRALISCHE VERSIONEN 1976) TEILEDIAGRAMM")
-part-diagram-049.webp "FERRARI 308 GT4 DINO (1976) GERÄT MIT SCHNELLEM LEERLAUF (US- UND AUSTRALISCHE VERSION 1976) TEILEDIAGRAMM")
-part-diagram-050.webp "FERRARI 308 GT4 DINO (1976) WEBER 40 DCNF-KOHLENHYDRATE (US-1976-VERSION) TEILEDIAGRAMM")
-part-diagram-050a.webp "FERRARI 308 GT4 DINO (1976) WEBER 40 DCNF-KOHLENHYDRATE (AUSTRALISCHE 1976-VERSION) TEILEDIAGRAMM")
-part-diagram-051.webp "FERRARI 308 GT4 DINO (1976) KRAFTSTOFFSYSTEM USA-SPEZIFIKATION (BIS NR. 11462 – US-VERSION 1976) TEILEDIAGRAMM")
-part-diagram-051a.webp "FERRARI 308 GT4 DINO (1976) KRAFTSTOFFSYSTEM USA-SPEZIFIKATION (AB NR. 11994 – US-VERSION 1976) TEILEDIAGRAMM")
-part-diagram-052.webp "FERRARI 308 GT4 DINO (1976) ABGASANLAGE (US- UND AUSTRALISCHE VERSIONEN 1976) TEILEDIAGRAMM")
-part-diagram-053.webp "FERRARI 308 GT4 DINO (1976) MOTORZÜNDUNG (US- UND AUSTRALISCHE VERSIONEN 1976) TEILEDIAGRAMM")
-part-diagram-054.webp "FERRARI 308 GT4 DINO (1976) WASSERKÜHLER – SCHALTHEBELGEHÄUSE (US-VERSION 1976) TEILEDIAGRAMM")
-part-diagram-101.webp "FERRARI 308 GT4 DINO (1976) KAROSSERIE TEILEDIAGRAMM")
