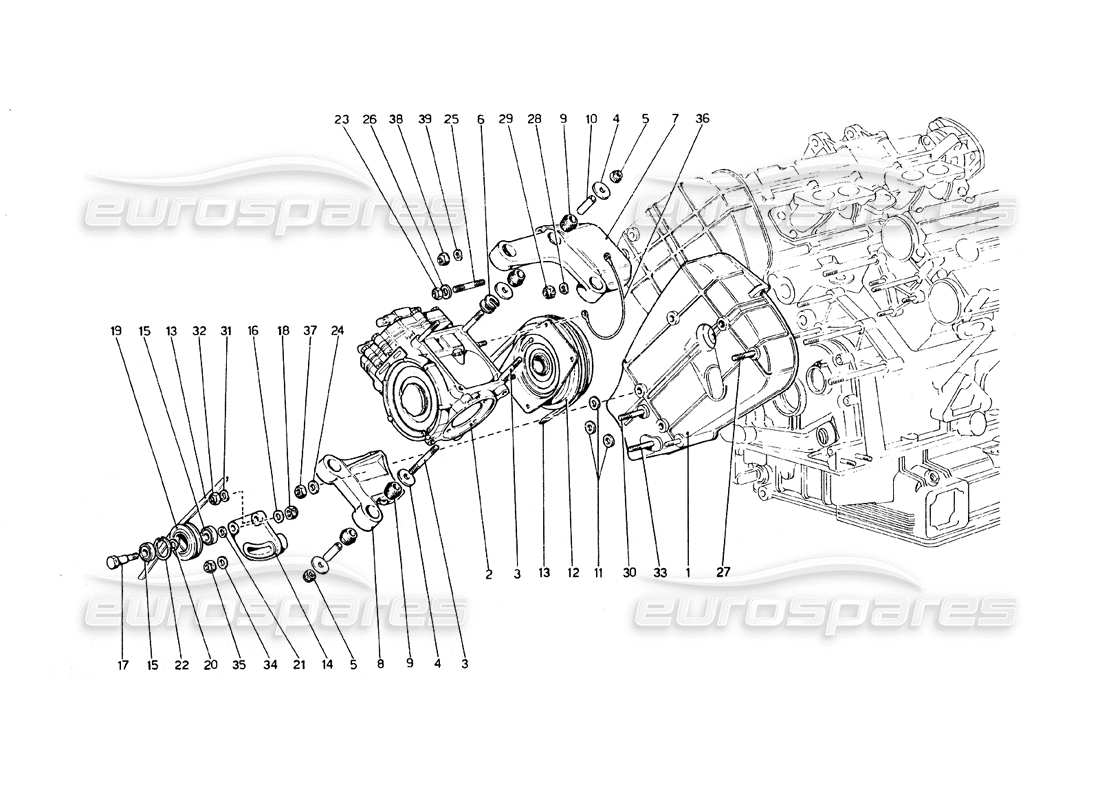

041 - Klimakompressor und Steuerung
Ferrari 308 GT4 Dino (1979) Air Conditioning Compressor and Controls Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 108098
CARTER SINISLIO COMPLETO
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 108097
# 002
MPN: 111222
KOMPRESSOR MIT RIEMENSCHEIBE
aus £995,00
aus £995,00
Dieses Teil ersetzt die Teilenummer 080.2112.000 - 209. U - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 105044
GEWINDEBOLZEN
aus £36,58
aus £36,58
# 004
MPN: 108051
Scheibe
aus £1,98
aus £1,98
# 005
MPN: 12574511
SELBSTVERRIEGELUNGSMUTTER
Ersetzung
Ersetzung
# 006
MPN: 105039
Scheibe
aus £10,92
aus £10,92
# 007
MPN: 108050
UNTERSTÜTZUNG
aus £194,92
aus £194,92
Dieses Teil ersetzt die Teilenummer 107869 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 108056
UNTERSTÜTZUNG
aus £123,65
aus £123,65
# 009
MPN: 107335
GUMMI-TÜLLE
aus £11,33
aus £11,33
# 010
MPN: 108052
Distanzrohr
aus £17,33
aus £17,33
# 011
MPN: 107835
Scheibe
aus £7,82
aus £7,82
# 012
MPN: 105148
Klimaanlage. KUPPLUNG
aus £475,63
aus £475,63
# 013
MPN: 105046
KOMPRESSORSTEUERRIEMEN
aus £91,44
aus £91,44
Dieses Teil ersetzt die Teilenummer 320382, die wir auf Lager haben
# 014
MPN: 105051
UNTERSTÜTZUNG
aus £338,61
aus £338,61
# 015
MPN: 105038
Abgedichtetes Kugellager 9MM breit
aus £11,02
aus £11,02
# 016
MPN: 103025
Scheibe
aus £23,18
aus £23,18
# 017
MPN: 105048
PIVOT
aus £31,82
aus £31,82
# 018
MPN: 148020
SELBSTVERRIEGELUNGSMUTTER
aus £2,69
aus £2,69
Dieses Teil ersetzt die Teilenummer 102825 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 121405
RIEMENSCHEIBE FÜR RIEMENSPANNER
aus £103,87
aus £103,87
Dieses Teil ersetzt die Teilenummer 107840
# 020
MPN: 107841
INTERNER ABSTANDSHALTER
aus £31,83
aus £31,83
# 021
MPN: 107842
ABSTANDSHALTER
aus £12,75
aus £12,75
# 022
MPN: 11059075
SEEGER-RING
Ersetzung
Ersetzung
# 023
MPN: 12574511
SELBSTVERRIEGELUNGSMUTTER
Ersetzung
Ersetzung
# 024
MPN: 107993
Scheibe
aus £10,90
aus £10,90
# 025
MPN: 13546621
ZUCHT
aus £4,26
aus £4,26
# 026
MPN: 12601471
Scheibe
Ersetzung
Ersetzung
# 027
MPN: 13517221
ZUCHT
Ersetzung
Ersetzung
# 028
MPN: 12601371
Scheibe
Ersetzung
Ersetzung
# 029
MPN: 104030
SELBSTVERRIEGELUNGSMUTTER
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 16104125
# 030
MPN: 13449921
GEWINDEBOLZEN
Ersetzung
Ersetzung
# 031
MPN: 12601471
Scheibe
Ersetzung
Ersetzung
# 032
MPN: 12574511
SELBSTVERRIEGELUNGSMUTTER
Ersetzung
Ersetzung
# 033
MPN: 13517421
ZUCHT
aus £53,42
aus £53,42
Dieses Teil ersetzt die Teilenummer 13517420
# 034
MPN: 13550321
Scheibe
aus £0,54
aus £0,54
# 035
MPN: 104030
SELBSTVERRIEGELUNGSMUTTER
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 16104125
# 036
MPN: 108043
ERDKABEL
aus £2,42
aus £2,42
# 037
MPN: 102742
SELBSTVERRIEGELUNGSMUTTER
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12557621 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 038
MPN: 12574521
SELBSTVERRIEGELUNGSMUTTER
aus £0,58
aus £0,58
Dieses Teil ersetzt die Teilenummer 12574511
# 039
MPN: 12601471
Scheibe
Ersetzung
Ersetzung
