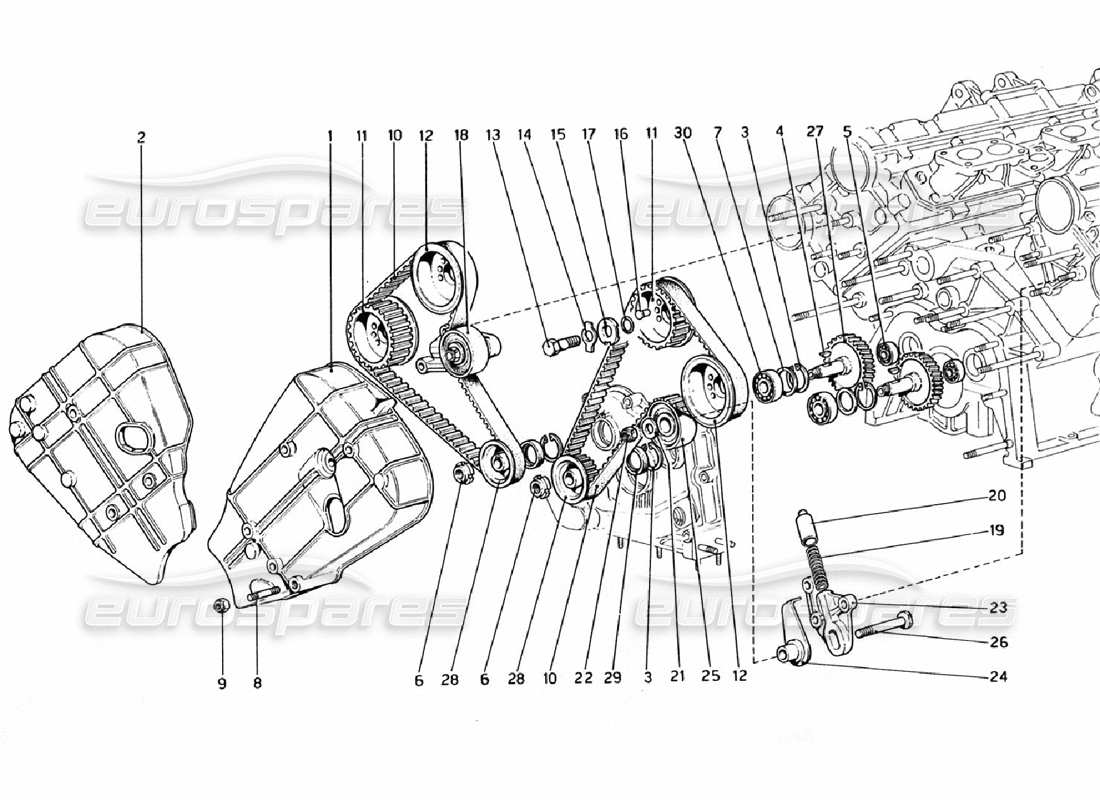

008 - Zeitmesssystem – Steuerung
Ferrari 308 GTB (1976) Timing System - Controls Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 105928
Linkes Nockenriemengehäuse
aus £300,00
aus £300,00
# 001
MPN: 107884
Linkes Nockenriemengehäuse komplett
Dieses Teil ersetzt die Teilenummer 105928, die wir auf Lager haben
# 001
MPN: 108054
Linkes Nockenriemengehäuse
aus £234,54
aus £234,54
# 001
MPN: 108097
Linkes Nockenriemengehäuse komplett
Ersetzung
Ersetzung
# 002
MPN: 121241
RECHTE NOCKENRIEMENABDECKUNG
aus £441,26
aus £441,26
Dieses Teil ersetzt die Teilenummer 105927
# 003
MPN: 11059976
SEEGER-RING
aus £0,56
aus £0,56
Dieses Teil ersetzt die Teilenummer 11059975
# 004
MPN: 10206320
Schlüssel
aus £0,77
aus £0,77
# 005
MPN: 104918
LAGER D32MM
aus £7,41
aus £7,41
Dieses Teil ersetzt die Teilenummer 114766
# 006
MPN: 104919
SICHERUNGSRINGMUTTER
aus £2,83
aus £2,83
# 007
MPN: 104915
Scheibe
aus £29,60
aus £29,60
# 008
MPN: 13546221
GEWINDEBOLZEN
aus £0,95
aus £0,95
# 009
MPN: 13598021
NUSS
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 13598011
# 010
MPN: 107833
ZAHNRIEMEN
aus £10,50
aus £10,50
Dieses Teil ersetzt die Teilenummer 102877
# 011
MPN: 113097
ANGETRIEBENES ZAHNRAD
aus £286,35
aus £286,35
Dieses Teil ersetzt die Teilenummer 110994
# 012
MPN: 113098
ANGETRIEBENES ZAHNRAD
aus £286,35
aus £286,35
Dieses Teil ersetzt die Teilenummer 102587 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 106606
SCHRAUBEN
aus £39,90
aus £39,90
Dieses Teil ersetzt die Teilenummer 102776 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 102777
PLATTE
aus £7,84
aus £7,84
Dieses Teil ersetzt die Teilenummer 4146781
# 015
MPN: 106605
Scheibe
aus £5,36
aus £5,36
# 016
MPN: 106203
DÜBEL
aus £3,53
aus £3,53
# 017
MPN: 101031
SIEGELRING
aus £0,94
aus £0,94
# 018
MPN: 105206
STEUERLAGER
aus £37,75
aus £37,75
Dieses Teil ersetzt die Teilenummer 126720
# 019
MPN: 104148
FRÜHLING
aus £10,04
aus £10,04
# 020
MPN: 102819
KOLBEN
aus £153,57
aus £153,57
# 021
MPN: 102824
Scheibe
aus £14,96
aus £14,96
# 022
MPN: 148020
SELBSTVERRIEGELUNGSMUTTER
aus £2,26
aus £2,26
Dieses Teil ersetzt die Teilenummer 102825 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 023
MPN: 105200
UNTERSTÜTZUNG
aus £225,33
aus £225,33
# 024
MPN: 105202
PLATTE
aus £70,15
aus £70,15
# 025
MPN: 105206
STEUERLAGER
aus £37,75
aus £37,75
Dieses Teil ersetzt die Teilenummer 126720
# 026
MPN: 105205
SCHRAUBEN
aus £43,17
aus £43,17
# 027
MPN: 109616
GANG
aus £384,65
aus £384,65
# 028
MPN: 104914
ROLLE
aus £378,50
aus £378,50
# 029
MPN: 104916
RING
aus £10,71
aus £10,71
# 030
MPN: 104917
LAGER OFFENE KUGEL
aus £7,30
aus £7,30
Dieses Teil ersetzt die Teilenummer 101299
