009 - Kraftstoffsystem

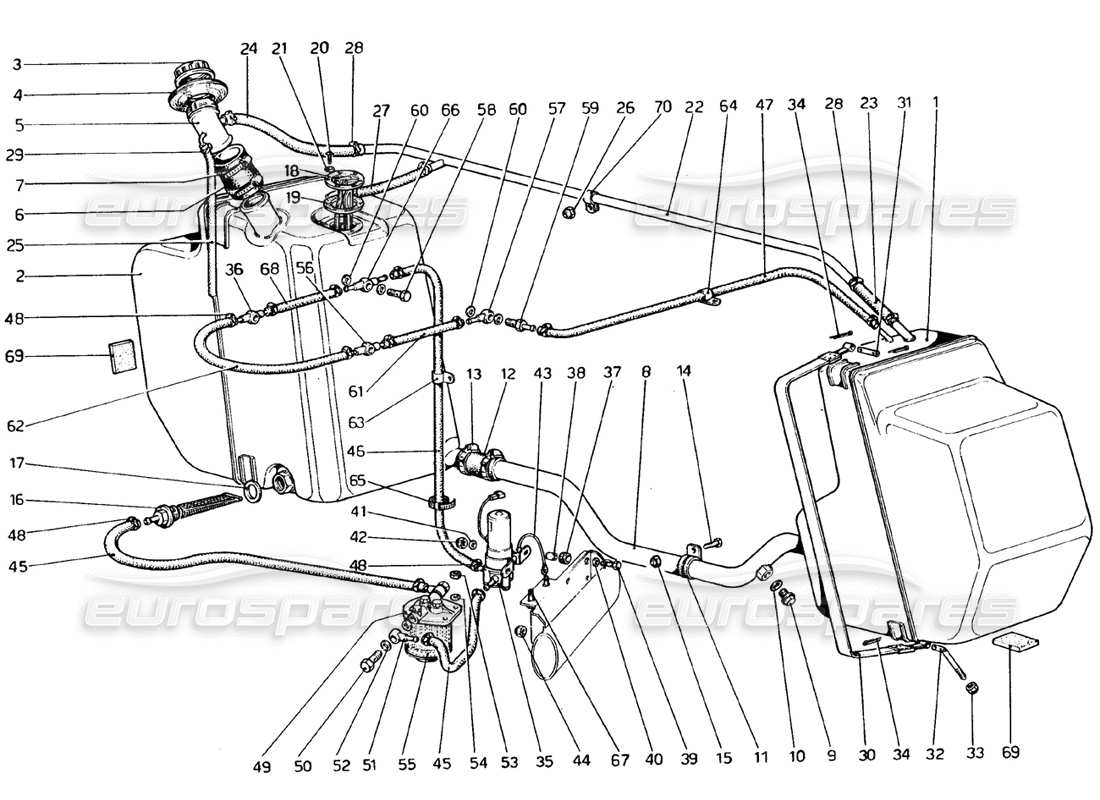

Ferrari 308 GTB (1976) Fuel System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 108137
RECHTER KRAFTSTOFFTANK
aus £1.441,32
aus £1.441,32
Dieses Teil ersetzt die Teilenummer 60041100
# 002
MPN: 108138
LINKER KRAFTSTOFFTANK
Dieses Teil ersetzt die Teilenummer 60041308
# 003
MPN: 113401
KRAFTSTOFFEINFÜLLVERSCHLUSS
aus £66,15
aus £66,15
Dieses Teil ersetzt die Teilenummer 101453 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 101465
DICHTUNG ODER DICHTUNG
aus £45,30
aus £45,30
Dieses Teil ersetzt die Teilenummer 821287 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 109321
KRAFTSTOFFFÜLLSTOFF
aus £86,05
aus £86,05
# 006
MPN: 117618
ÄRMEL
aus £32,62
aus £32,62
Dieses Teil ersetzt die Teilenummer 114282 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 12174790
JUBILÄUMSCLIP
aus £1,08
aus £1,08
Dieses Teil ersetzt die Teilenummer 50188200
# 008
MPN: 106675
KRAFTSTOFFTANKBRÜCKENROHR
aus £100,00
aus £100,00
# 009
MPN: 10300771
KRAFTSTOFFABLASSSCHRAUBE
aus £0,50
aus £0,50
# 010
MPN: 10278650
Dichtung
aus £0,47
aus £0,47
# 011
MPN: 106195
CLIP-HALTERUNG
aus £17,08
aus £17,08
# 012
MPN: 114277
ÄRMEL
aus £70,36
aus £70,36
Dieses Teil ersetzt die Teilenummer 101468 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 108785
JUBILÄUMSCLIP
Ersetzung
Ersetzung
# 014
MPN: 10902121
SCHRAUBEN
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 20146601
# 015
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 016
MPN: 104528
Filter
aus £377,82
aus £377,82
Dieses Teil ersetzt die Teilenummer 821360
# 017
MPN: 102645
Dichtung
aus £3,63
aus £3,63
Dieses Teil ersetzt die Teilenummer 104283 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: MC3701/100
KRAFTSTOFFTANK-FÜLLSTANDSENDER (UNIVERSAL)
aus £83,95
aus £83,95
Dieses Teil ersetzt die Teilenummer 108644 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 101462
Dichtung
aus £13,47
aus £13,47
Dieses Teil ersetzt die Teilenummer 820925 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 10374911
SCHRAUBEN
aus £0,47
aus £0,47
# 021
MPN: 127492
Scheibe
aus £0,59
aus £0,59
Dieses Teil ersetzt die Teilenummer 106848
# 022
MPN: 108521
Schlauch
aus £58,23
aus £58,23
# 023
MPN: 109353
TREIBSTOFFSCHLAUCH
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 107330
# 024
MPN: 109354
TREIBSTOFFSCHLAUCH
Ersetzung
Ersetzung
# 025
MPN: 106666
ÜBERLAUFROHR
aus £1,37
aus £1,37
# 026
MPN: 12574211
SELBSTVERRIEGELUNGSMUTTER
aus £0,71
aus £0,71
# 027
MPN: 109354
TREIBSTOFFSCHLAUCH
Ersetzung
Ersetzung
# 028
MPN: 13000390
JUBILÄUMSCLIP
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 029
MPN: 101296
JUBILÄUMSCLIP
# 030
MPN: 110317
LHD-TANKRIEMEN
aus £101,74
aus £101,74
Dieses Teil ersetzt die Teilenummer 50400001 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 031
MPN: 103447
PIVOT
aus £12,86
aus £12,86
# 032
MPN: 213177
SPURSTANGE
Ersetzung
Ersetzung
# 033
MPN: 104030
SELBSTVERRIEGELUNGSMUTTER
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16104125
# 034
MPN: 10796440
SPLIT PIN
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 264555
# 035
MPN: 100245
BENZINPUMPE
aus £98,18
aus £98,18
Dieses Teil ersetzt die Teilenummer 105454 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 036
MPN: 107795
UNION
aus £26,13
aus £26,13
# 037
MPN: 103549
GUMMIBUSCH
aus £0,64
aus £0,64
# 038
MPN: 103550
BUSCH
aus £1,97
aus £1,97
Dieses Teil ersetzt die Teilenummer 4130913
# 039
MPN: 10902611
BOLZEN
Ersetzung
Ersetzung
# 040
MPN: 12643701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12643704 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 041
MPN: 12644401
Scheibe
aus £0,47
aus £0,47
# 042
MPN: 12574211
SELBSTVERRIEGELUNGSMUTTER
aus £0,71
aus £0,71
# 043
MPN: 106153
KABEL
aus £2,62
aus £2,62
# 044
MPN: 104030
SELBSTVERRIEGELUNGSMUTTER
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16104125
# 045
MPN: 106654
ROHR
Ersetzung
Ersetzung
# 046
MPN: 103927
KRAFTSTOFFENTLÜFTUNGSSCHLAUCH
Ersetzung
Ersetzung
# 047
MPN: 103928
TREIBSTOFFSCHLAUCH
Ersetzung
Ersetzung
# 048
MPN: 10168590
JUBILÄUMSCLIP
Ersetzung
Ersetzung
# 049
MPN: 107486
KRAFTSTOFFFILTERBAUGRUPPE
aus £396,84
aus £396,84
Dieses Teil ersetzt die Teilenummer 103401
# 049
MPN: 95180050
KRAFTSTOFFFILTERELEMENT
aus £23,09
aus £23,09
Dieses Teil ersetzt die Teilenummer 95180061 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 050
MPN: 103402
UNION
aus £19,49
aus £19,49
Dieses Teil ersetzt die Teilenummer 95038 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 051
MPN: 105826
UNION
aus £125,00
aus £125,00
Dieses Teil ersetzt die Teilenummer 105824 - und 7 mehr. Klicken Sie hier, um Details anzuzeigen
# 052
MPN: 103403
Dichtung
Ersetzung
Ersetzung
# 053
MPN: 16100824
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16100814 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 054
MPN: 12601371
Scheibe
Ersetzung
Ersetzung
# 055
MPN: 95180050
KRAFTSTOFFFILTERELEMENT
aus £23,09
aus £23,09
Dieses Teil ersetzt die Teilenummer 95180061 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 056
MPN: 106199
UNION
aus £15,85
aus £15,85
Dieses Teil ersetzt die Teilenummer 4148774
# 057
MPN: 106200
UNION
aus £5,21
aus £5,21
Dieses Teil ersetzt die Teilenummer 4148775
# 058
MPN: 10181717
UNION
aus £6,93
aus £6,93
# 059
MPN: 108032
UNION
aus £23,28
aus £23,28
# 060
MPN: 10296160
Dichtung
aus £0,47
aus £0,47
# 061
MPN: 114877
ROHR ZUM UNTEREN SAUGDECKEL
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 106201 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 062
MPN: 106202
ROHR
Ersetzung
Ersetzung
# 063
MPN: 10418600
CLIP
aus £0,47
aus £0,47
# 064
MPN: 10418400
CLIP
aus £0,81
aus £0,81
# 065
MPN: 105549
CLIP
aus £1,41
aus £1,41
Dieses Teil ersetzt die Teilenummer 101384
# 066
MPN: 107793
UNION
aus £11,51
aus £11,51
# 067
MPN: 16043621
SCHRAUBEN
aus £1,13
aus £1,13
# 068
MPN: 105489
ROHR
Ersetzung
Ersetzung
# 069
MPN: 107889
ABSTANDSHALTER
aus £8,67
aus £8,67
Dieses Teil ersetzt die Teilenummer 116566
# 070
MPN: 10450490
JUBILÄUMSCLIP
aus £0,47
aus £0,47
