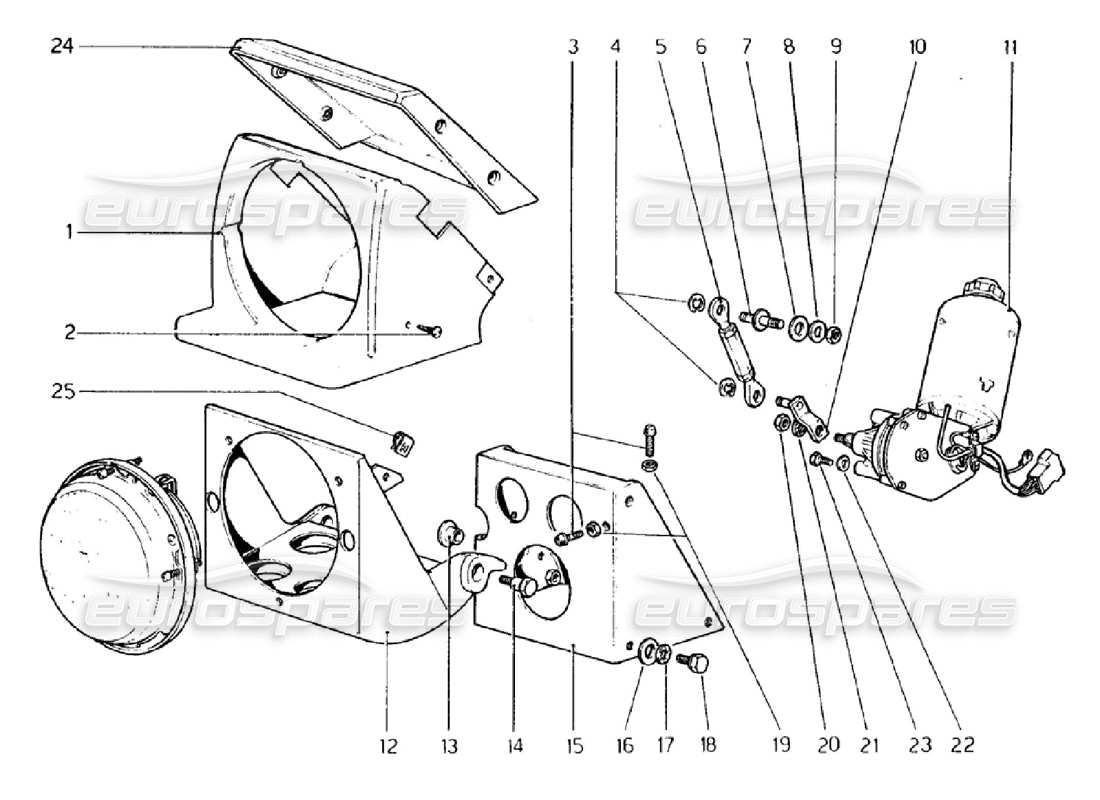

118 - Scheinwerfer-Hebevorrichtung
Ferrari 308 GTB (1976) Headlights Lifting Device Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 60067600
BEHÄLTER FÜR DEN RECHTEN PROJEKTOR.
Vale fino alla 232 vett.
Ersetzung
Ersetzung
# 001
MPN: 60067709
CONTENITORE PROIETTORE SX.
Vale fino alla 232 vett.
aus £1.044,75
aus £1.044,75

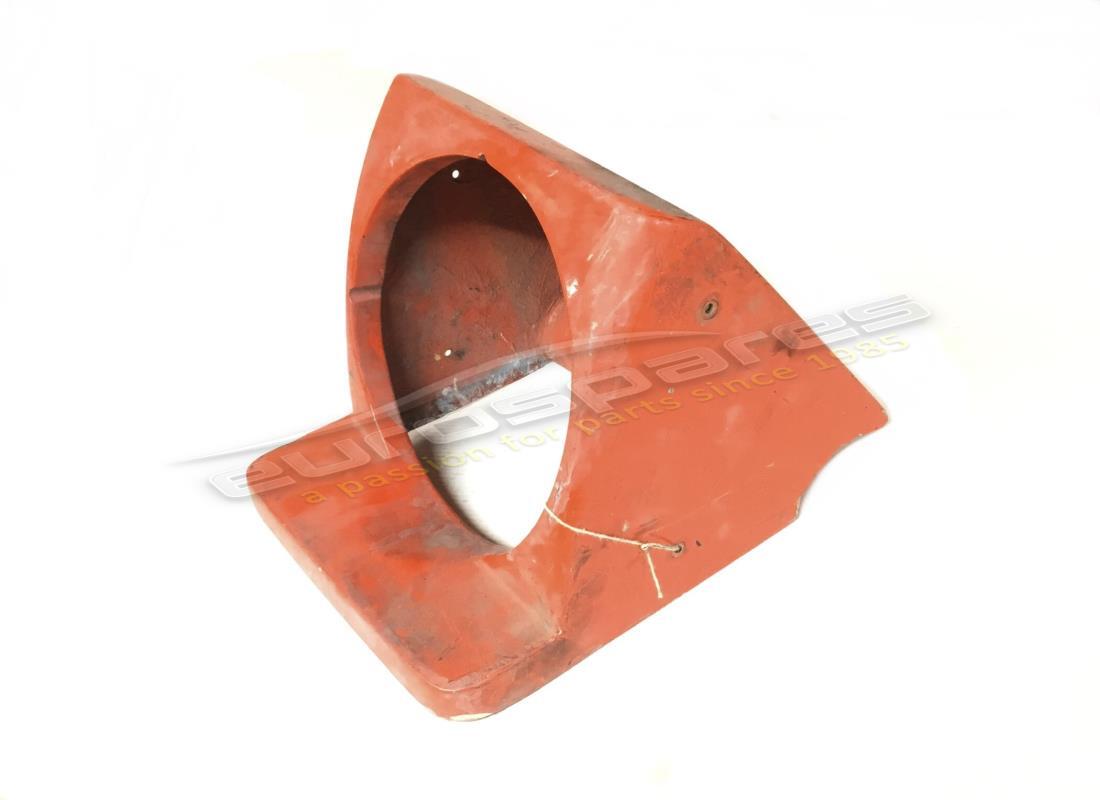

LINKES SCHEINWERFERGEHÄUSE Genuine Ferrari Teil – Gebraucht auf Lager
GÜLTIG FÜR FIBERGLAS-FAHRZEUGE
GÜLTIG FÜR FIBERGLAS-FAHRZEUGE
# 001
MPN: 60227600
LINKE SCHEINWERFER-HÖHEVORRICHTUNGEN. KOMPLETT MIT PROJEKTOR
Gilt nur für F
# 001
MPN: 60240405
RECHTE SCHEINWERFER-HÖHEVORRICHTUNGEN. KOMPLETT MIT PROJEKTOR
Gilt nur für D
# 001
MPN: 60240504
LINKE SCHEINWERFER-HÖHEVORRICHTUNGEN. KOMPLETT MIT PROJEKTOR
Gilt nur für D
# 001
MPN: 60333705
BEHÄLTER FÜR DEN RECHTEN PROJEKTOR.
aus £492,69
aus £492,69
Dieses Teil ersetzt die Teilenummer 60219003
# 001
MPN: 60333804
CONTENITORE PROIETTORE SX.
aus £427,25
aus £427,25
Dieses Teil ersetzt die Teilenummer 60219102
# 002
MPN: 60099801
SCHRAUBEN
aus £18,89
aus £18,89
# 003
MPN: 50087709
PUNTALINO FERMA CORSA
aus £9,37
aus £9,37
Dieses Teil ersetzt die Teilenummer 62783000
# 004
MPN: 11087975
SEEGER-RING
Ersetzung
Ersetzung
# 005
MPN: 61268600
VERBINDUNGSSTANGE
aus £82,07
aus £82,07
Dieses Teil ersetzt die Teilenummer 50038009 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 60098801
PIVOT
Ersetzung
Ersetzung
# 007
MPN: 12638601
RONDLLA
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 20232104
# 008
MPN: 10615770
Scheibe
Ersetzung
Ersetzung
# 009
MPN: 12164711
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12164712
# 010
MPN: 40213902
PIVOT
aus £13,13
aus £13,13
Dieses Teil ersetzt die Teilenummer 30152508 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 40089401
MOIORINO ALZA FARI DX.
aus £204,46
aus £204,46
Dieses Teil ersetzt die Teilenummer 102272 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 40089500
LINKER SCHEINWERFERMOTOR
aus £893,72
aus £893,72
Dieses Teil ersetzt die Teilenummer 102271 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 60097409
RECHTER RING.
Vale fino alla 232 vett.
aus £204,75
aus £204,75
# 012
MPN: 60097508
GHIERA SX.
Vale fino alla 232 vett.
aus £204,75
aus £204,75
# 012
MPN: 60238409
RECHTER RING.
Gültig ab 233
aus £325,14
aus £325,14
Dieses Teil ersetzt die Teilenummer 60097409, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 60238508
GHIERA SX.
Gültig ab 233
aus £236,25
aus £236,25
Dieses Teil ersetzt die Teilenummer 60097508, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 60240207
RECHTER RING.
Gilt nur für D
aus £226,38
aus £226,38
# 012
MPN: 60240306
GHIERA SX.
Gilt nur für D
aus £226,38
aus £226,38
# 013
MPN: 50070507
BUSCH
aus £5,08
aus £5,08
# 014
MPN: 50070606
STIFT
aus £12,87
aus £12,87
# 015
MPN: 60098407
UNTERSTÜTZUNG
aus £113,93
aus £113,93
# 015
MPN: 60098506
UNTERSTÜTZUNG
Gilt nur für D
aus £125,69
aus £125,69
# 015
MPN: 60201407
UNTERSTÜTZUNG
Gilt nur für D
aus £113,93
aus £113,93
# 015
MPN: 60201506
UNTERSTÜTZUNG
aus £113,93
aus £113,93
# 016
MPN: 12608570
Scheibe
aus £0,71
aus £0,71
# 017
MPN: 12642001
Scheibe
aus £0,47
aus £0,47
# 018
MPN: 50145804
SCHRAUBEN
aus £14,29
aus £14,29
# 019
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210
# 019
MPN: 60099008
RECHTE SCHEINWERFER-HÖHEVORRICHTUNGEN. KOMPLETT MIT PROJEKTOR
Vale fino alla 232 vett.
# 019
MPN: 60099107
LINKE SCHEINWERFER-HÖHEVORRICHTUNGEN. KOMPLETT MIT PROJEKTOR
Vale fino alla 232 vett.
# 019
MPN: 60227006
RECHTE SCHEINWERFER-HÖHEVORRICHTUNGEN. KOMPLETT MIT PROJEKTOR
Gültig ab 233
# 019
MPN: 60227105
LINKE SCHEINWERFER-HÖHEVORRICHTUNGEN. KOMPLETT MIT PROJEKTOR
Gültig ab 233
# 019
MPN: 60227501
RECHTE SCHEINWERFER-HÖHEVORRICHTUNGEN. KOMPLETT MIT PROJEKTOR
Gilt nur für F
# 020
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210
# 021
MPN: 12605370
Scheibe
Ersetzung
Ersetzung
# 022
MPN: 12605370
Scheibe
Ersetzung
Ersetzung
# 023
MPN: 10902111
SCHRAUBEN
aus £1,11
aus £1,11
# 024
MPN: 60172608
OBERE RECHTE ABDECKUNG.
Gültig ab 233
aus £215,30
aus £215,30
# 024
MPN: 60172707
RIVESTIMENTO SUPERIORE SX.
Gültig ab 233
aus £414,75
aus £414,75
# 025
MPN: 60215209
CLIP
Gültig ab 233
aus £1,18
aus £1,18
