026 - Wellenräder verlegen

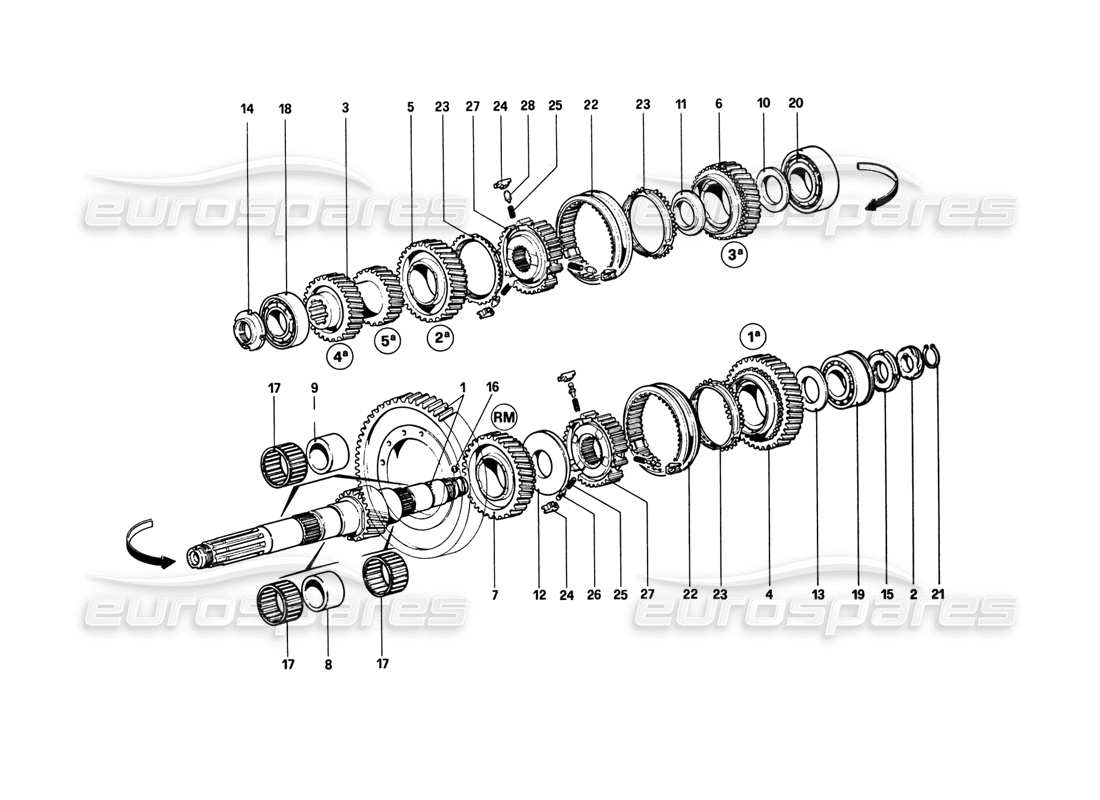

Ferrari 308 GTB (1980) Lay Shaft Gears Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 108522
KOMPLETTES ZYLINDERPAAR
Ersetzung
Ersetzung
# 002
MPN: 107093
SCHRAUBEN
aus £60,59
aus £60,59
# 003
MPN: 105532
EINSCHALTUNG 4ª UND 5ª SCHNELL
Kein Wert gemäß GTS und AUS
aus £845,81
aus £845,81
# 003
MPN: 106155
EINSCHALTUNG 4ª UND 5ª SCHNELL
Solo für GTSe AUS
Ersetzung
Ersetzung
# 004
MPN: 104233
INGRANAGGIO LA VELOCITA
Pro AUS Vale n. 107740
aus £247,20
aus £247,20
# 005
MPN: 104234
INGRANAGGIO 2A VELOCITA
Ersetzung
Ersetzung
# 006
MPN: 119717
INGRANAGGIO 3A VELOCITA
aus £816,05
aus £816,05
Dieses Teil ersetzt die Teilenummer 104235 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 104238
INGRANAGGIO RM
Ersetzung
Ersetzung
# 008
MPN: 104239
PISTE FÜR RULLINI 3ª VELOCITA
aus £223,10
aus £223,10
# 009
MPN: 104240
PISTA PER RULLINI Lª E 2ª VELOCITA
aus £324,50
aus £324,50
# 010
MPN: 104245
ABSTANDSHALTER
aus £32,88
aus £32,88
# 011
MPN: 104246
ABSTANDSHALTER
aus £66,54
aus £66,54
Dieses Teil ersetzt die Teilenummer 524567
# 012
MPN: 104247
ABSTANDSHALTER
aus £51,52
aus £51,52
Dieses Teil ersetzt die Teilenummer 524570 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 104248
ABSTANDSHALTER
aus £54,53
aus £54,53
# 014
MPN: 104252
RINGMUTTER
aus £85,13
aus £85,13
Dieses Teil ersetzt die Teilenummer 104352 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 104253
RINGMUTTER
aus £83,69
aus £83,69
Dieses Teil ersetzt die Teilenummer 524259
# 016
MPN: 10-16-11
KUGEL FÜR SCHNECKENSCHRAUBE
aus £0,47
aus £0,47
# 017
MPN: 104254
GABBIA A RULLINI Lª, 2ª, 3ª VEL. E RM
aus £32,00
aus £32,00
# 018
MPN: 108656
KUPPLUNGSSEITIGES LAGER
Als Alternative zu N. 104257
aus £363,35
aus £363,35
Dieses Teil ersetzt die Teilenummer 104257
# 019
MPN: 103042
LAGER
aus £305,09
aus £305,09
# 020
MPN: 108657/A
ZENTRALLAGER
Als Alternative zu N. 104258
aus £637,99
aus £637,99
# 021
MPN: 11067375
SEEGER-RING
Ersetzung
Ersetzung
# 022
MPN: 184547
HÜLSE FÜR SYNCHRONISATOR
Ersetzung
Ersetzung
# 023
MPN: 106040
SYNCHROMING
aus £795,00
aus £795,00
# 024
MPN: 106042
STECKER FÜR SYNCHRONISATOR
aus £84,66
aus £84,66
# 025
MPN: 106043
FRÜHLING
aus £5,75
aus £5,75
# 026
MPN: 113412
PUNTALINO PER TASSELLO
Dopo esaur. Vale n. 113412
aus £11,86
aus £11,86
# 027
MPN: 106050
SYNCHRONISATORKÖRPER
aus £184,73
aus £184,73
# 028
MPN: 113412
PUNTALINO PER TASSELLO
Dal cambio n. 1192 AGB
aus £11,86
aus £11,86
