005 - Zylinderkopf (rechts)

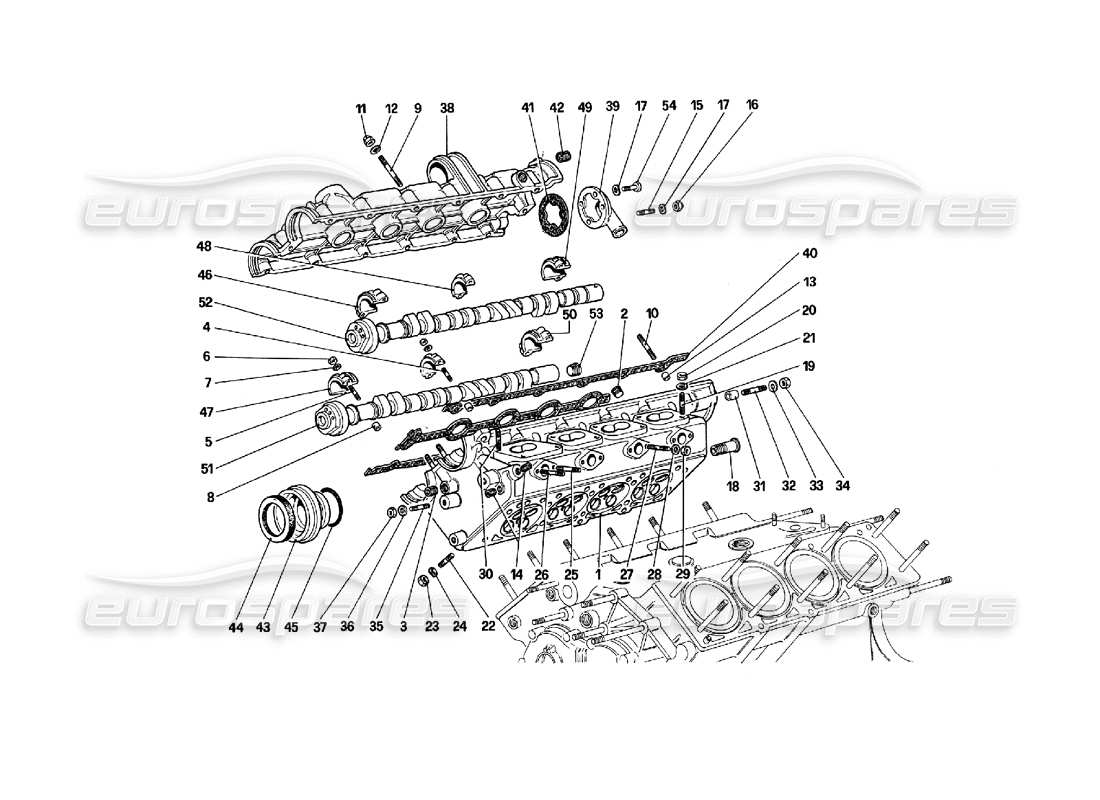

Ferrari 308 Quattrovalvole (1985) Cylinder Head (Right) Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: 111917

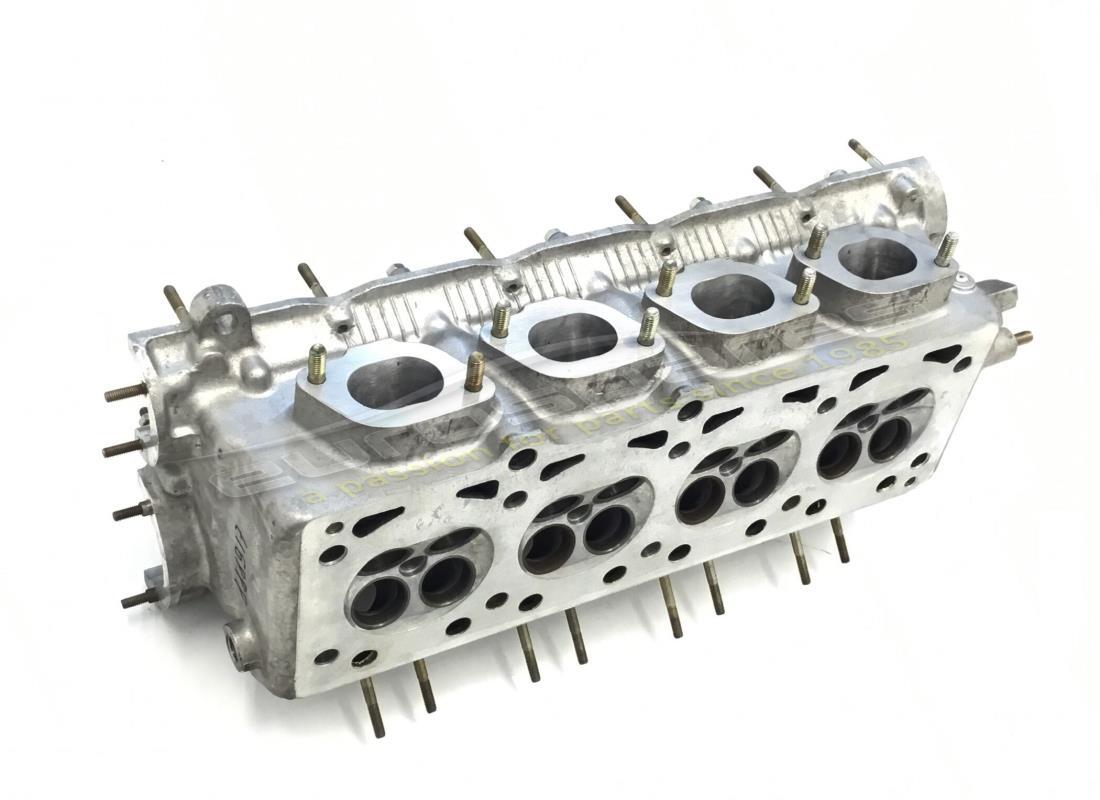

RECHTER ZYLINDERKOPF KOMPLETT
aus £7.520,62
aus £7.520,62
Dieses Teil ersetzt die Teilenummer 117749, die wir auf Lager haben
# 001
MPN: 117749
Rechter Zylinderkopf
Mit Baugruppen-Nr.111917
aus £7.091,60
aus £7.091,60
# 002
MPN: 127635
Stecker
aus £1,52
aus £1,52
Dieses Teil ersetzt die Teilenummer 183447
# 003
MPN: 13526070
HELI - SPULE
aus £2,11
aus £2,11
Dieses Teil ersetzt die Teilenummer 104657
# 004
MPN: 102735
BOLZEN FÜR ZWISCHENKAPPEN
aus £16,61
aus £16,61
Dieses Teil ersetzt die Teilenummer 4146561
# 005
MPN: 102754
BOLZEN FÜR AUSSENKAPPEN
aus £5,46
aus £5,46
# 006
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210, die wir auf Lager haben
# 007
MPN: 11197773
Scheibe
Ersetzung
Ersetzung
# 008
MPN: 102725
DÜBEL
aus £0,59
aus £0,59
# 009
MPN: 13541621
ZUCHT
Ersetzung
Ersetzung
# 010
MPN: 13541721
ZUCHT
Ersetzung
Ersetzung
# 011
MPN: 100044
SELBSTVERRIEGELUNGSMUTTER
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 151230
# 012
MPN: 11197774
Scheibe
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 102725
DÜBEL
aus £0,67
aus £0,67
# 014
MPN: 14326610
Stecker
# 015
MPN: 11500521
ZUCHT
aus £1,85
aus £1,85
# 016
MPN: 12575411
NUSS
Ersetzung
Ersetzung
# 017
MPN: 12601279
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12601271 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 106227
NIPPEL FÜR HEIZUNG
aus £6,92
aus £6,92
# 019
MPN: 13543324
ZUCHT
aus £0,90
aus £0,90
Dieses Teil ersetzt die Teilenummer 13543321
# 020
MPN: 16100824
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16100814 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 11198074
Scheibe
Für Teile-Nr. 105938
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 11198071, die wir auf Lager haben - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 12354524
ZUCHT
Abgaskrümmer befestigen
aus £16,50
aus £16,50
Dieses Teil ersetzt die Teilenummer 12354521
# 023
MPN: 114748
NUSS
aus £9,37
aus £9,37
# 024
MPN: 127496
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
Alternative (#EAP1469019) Ferrari 575 LHD-Umrüstsatz für manuelles Fahren Eurospares Zugelassenes Teil – Neu (bestellen)
Einige F1 Teile müssen modifiziert werden, damit sie passen.
Einige F1 Teile müssen modifiziert werden, damit sie passen.
# 025
MPN: 13541621
KURZER STUD
Ersetzung
Ersetzung
# 026
MPN: 13541721
LANGER STUD
Ersetzung
Ersetzung
# 027
MPN: 13541821
BOLZEN FÜR WASSERVERTEILER
Ersetzung
Ersetzung
# 028
MPN: 11197773
Scheibe
Ersetzung
Ersetzung
# 029
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210, die wir auf Lager haben
# 030
MPN: 13543521
STIFT ZUR BEFESTIGUNG DES SAUGVERTEILERS (VORDERTEIL)
Ersetzung
Ersetzung
# 031
MPN: 102725
DÜBEL
aus £0,67
aus £0,67
# 032
MPN: 11500521
STIFT ZUR BEFESTIGUNG DES KALOTTENSTÜTZES
aus £1,85
aus £1,85
# 033
MPN: 11197773
Scheibe
Ersetzung
Ersetzung
# 034
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210, die wir auf Lager haben
# 035
MPN: 13543324
ZUCHT
aus £0,90
aus £0,90
Dieses Teil ersetzt die Teilenummer 13543321
# 036
MPN: 12601371
Scheibe
Ersetzung
Ersetzung
# 037
MPN: 16104411
NUSS
aus £0,53
aus £0,53
# 038
MPN: 111564

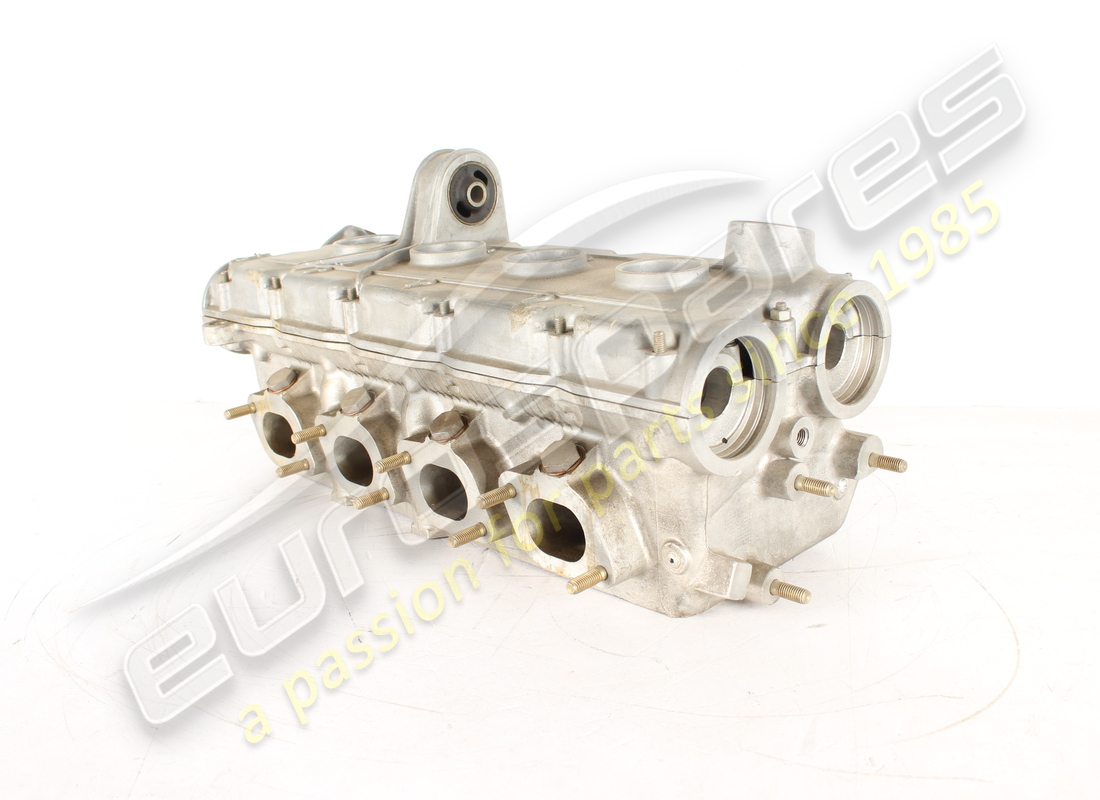

KOPFABDECKUNG, KOMPLETT
Mit komplettem Zylinder
# 038
MPN: 117220
RECHTE KOPFABDECKUNG
Mit kompletter Abdeckung
# 039
MPN: 10-38-08
ENDABDECKUNG MIT BLASEN - DURCH EINLASS
aus £150,21
aus £150,21
# 040
MPN: 150078

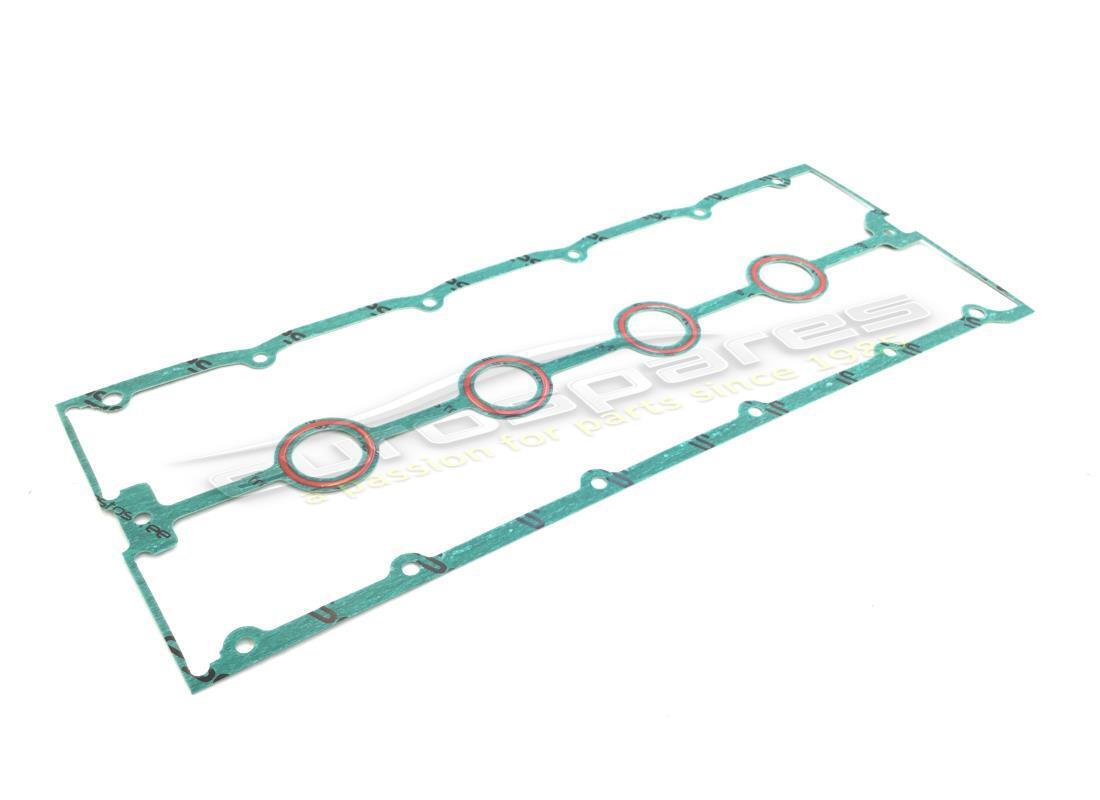

RECHTE DICHTUNG
Alternative Verwendung – FCCG001 Nockenabdeckungsset
aus £29,60
aus £29,60
Dieses Teil ersetzt die Teilenummer 117263 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
Alternative (#139885) MOTORDICHTUNGSSATZ Genuine Ferrari Teil – Neu (bestellen)
Inklusive Kopfdichtungen und Ölabstreifringen
Inklusive Kopfdichtungen und Ölabstreifringen
# 040
MPN: FCCG001/A
Nockenwellendeckel-Dichtungssatz und Dichtungssatz
Enthält FCCG001 und Siegel – x4 163987 / x4 117275.
# 041

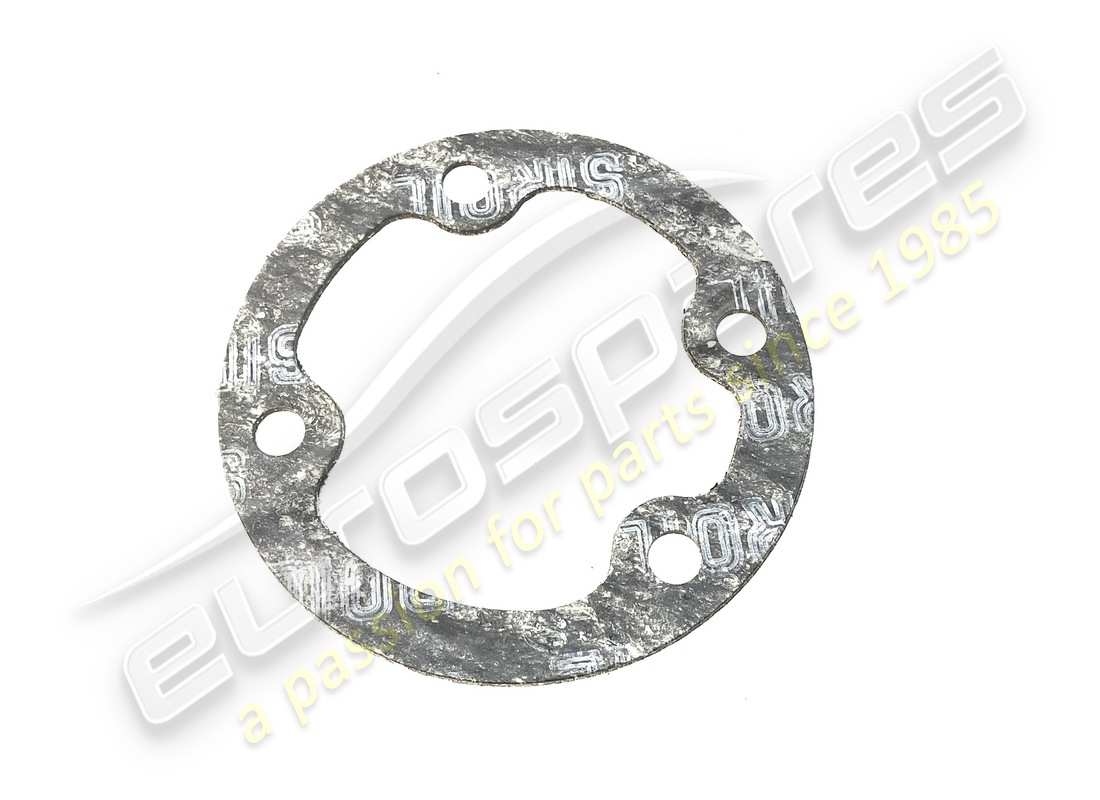

MPN: 151342
Dichtung
Bei Erschöpfung Nr. 119067
aus £2,40
aus £2,40
Dieses Teil ersetzt die Teilenummer 103809 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
Alternative (#139885) MOTORDICHTUNGSSATZ Genuine Ferrari Teil – Neu (bestellen)
Inklusive Kopfdichtungen und Ölabstreifringen
Inklusive Kopfdichtungen und Ölabstreifringen
# 042
MPN: 13525470
HELI - SPULE
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 107333
# 043
MPN: 144973
VORDERSEITE
aus £370,72
aus £370,72
Dieses Teil ersetzt die Teilenummer 117257 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 044
MPN: 163987
SIEGELRING
aus £9,95
aus £9,95
Dieses Teil ersetzt die Teilenummer 136526
# 045
MPN: 117275
SIEGELRING
aus £2,93
aus £2,93
Alternative (#139885) MOTORDICHTUNGSSATZ Genuine Ferrari Teil – Neu (bestellen)
Inklusive Kopfdichtungen und Ölabstreifringen
Inklusive Kopfdichtungen und Ölabstreifringen
# 046
MPN: 117039
VORDERE KAPPE EINLASSSEITE
# 047
MPN: 117040
FRONTKAPPE AUSPUFFSEITE
Mit komplettem Zylinderkopf
# 048
MPN: 117043
ZWISCHENKAP
Mit komplettem Zylinderkopf
# 049
MPN: 117044
HINTERE KAPPE EINLASSSEITE
Mit komplettem Zylinderkopf
aus £70,25
aus £70,25
# 050
MPN: 117045
HINTERE KAPPE AUSPUFFSEITE
Mit komplettem Zylinderkopf
aus £109,12
aus £109,12
# 051
MPN: 117125
RECHTE AUSPUFFNOCKENWELLE
Mit Baugruppen-Nr.117235
Ersetzung
Ersetzung
# 051
MPN: 117235

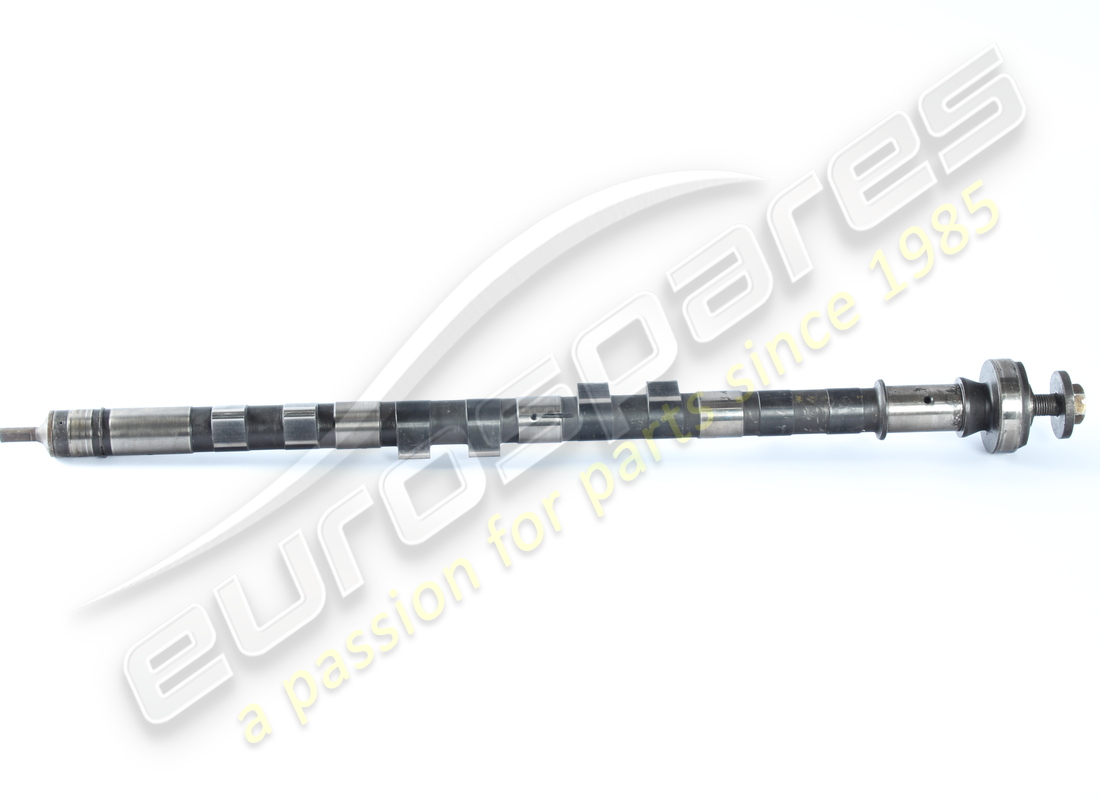

RECHTE AUSPUFFNOCKENWELLE, KOMPLETT
aus £1.245,46
aus £1.245,46
Dieses Teil ersetzt die Teilenummer 117125
# 052
MPN: 117932
RECHTE EINLASSNOCKENWELLE
Mit Baugruppen-Nr. 117933
aus £519,75
aus £519,75
# 052
MPN: 117933
RECHTE EINLASSNOCKENWELLE, KOMPLETT
aus £1.220,81
aus £1.220,81
Dieses Teil ersetzt die Teilenummer 117932, die wir auf Lager haben
# 053
MPN: 10269750
Stecker
aus £1,02
aus £1,02
Dieses Teil ersetzt die Teilenummer 95184
# 054
MPN: 10902221
SCHRAUBEN
aus £0,59
aus £0,59
-part-diagram-006.webp "FERRARI 308 QUATTROVALVOLE (1985) ZYLINDERKOPF (LINKS) TEILEDIAGRAMM")
-part-diagram-007.webp "FERRARI 308 QUATTROVALVOLE (1985) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-008.webp "FERRARI 308 QUATTROVALVOLE (1985) ZEITMESSSYSTEM – STEUERUNG TEILEDIAGRAMM")
-part-diagram-009.webp "FERRARI 308 QUATTROVALVOLE (1985) KRAFTSTOFFPUMPE UND ROHRE TEILEDIAGRAMM")
-part-diagram-010.webp "FERRARI 308 QUATTROVALVOLE (1985) KRAFTSTOFFEINSPRITZSYSTEM – KRAFTSTOFFVERTEILER, LEITUNGEN TEILEDIAGRAMM")
-part-diagram-011.webp "FERRARI 308 QUATTROVALVOLE (1985) LUFTEINLASS UND VERTEILER TEILEDIAGRAMM")
-part-diagram-012.webp "FERRARI 308 QUATTROVALVOLE (1985) DROSSELKLAPPENGEHÄUSE UND -GESTÄNGE TEILEDIAGRAMM")
-part-diagram-013.webp "FERRARI 308 QUATTROVALVOLE (1985) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-014.webp "FERRARI 308 QUATTROVALVOLE (1985) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-015.webp "FERRARI 308 QUATTROVALVOLE (1985) SCHMIERSYSTEM TEILEDIAGRAMM")
-part-diagram-016.webp "FERRARI 308 QUATTROVALVOLE (1985) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-017.webp "FERRARI 308 QUATTROVALVOLE (1985) WASSERPUMPE UND ROHRLEITUNGEN TEILEDIAGRAMM")
-part-diagram-018.webp "FERRARI 308 QUATTROVALVOLE (1985) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-019.webp "FERRARI 308 QUATTROVALVOLE (1985) GETRIEBEÜBERTRAGUNG TEILEDIAGRAMM")
-part-diagram-020.webp "FERRARI 308 QUATTROVALVOLE (1985) GETRIEBE – DIFFERENTIALGEHÄUSE UND ÖLWANNE TEILEDIAGRAMM")
-part-diagram-021.webp "FERRARI 308 QUATTROVALVOLE (1985) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-022.webp "FERRARI 308 QUATTROVALVOLE (1985) WELLENRÄDER VERLEGEN TEILEDIAGRAMM")
-part-diagram-023.webp "FERRARI 308 QUATTROVALVOLE (1985) INNERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-024.webp "FERRARI 308 QUATTROVALVOLE (1985) ÄUßERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-025.webp "FERRARI 308 QUATTROVALVOLE (1985) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-part-diagram-026.webp "FERRARI 308 QUATTROVALVOLE (1985) PEDALBRETT – BREMS- UND KUPPLUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-027.webp "FERRARI 308 QUATTROVALVOLE (1985) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-028.webp "FERRARI 308 QUATTROVALVOLE (1985) BREMSSÄTTEL FÜR VORDER- UND HINTERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-029.webp "FERRARI 308 QUATTROVALVOLE (1985) HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-030.webp "FERRARI 308 QUATTROVALVOLE (1985) LENKGETRIEBE UND GESTÄNGE TEILEDIAGRAMM")
-part-diagram-031.webp "FERRARI 308 QUATTROVALVOLE (1985) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-032.webp "FERRARI 308 QUATTROVALVOLE (1985) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-033.webp "FERRARI 308 QUATTROVALVOLE (1985) VORDERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-034.webp "FERRARI 308 QUATTROVALVOLE (1985) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-035.webp "FERRARI 308 QUATTROVALVOLE (1985) HINTERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-036.webp "FERRARI 308 QUATTROVALVOLE (1985) RÄDER TEILEDIAGRAMM")
-part-diagram-037.webp "FERRARI 308 QUATTROVALVOLE (1985) MOTORZÜNDUNG TEILEDIAGRAMM")
-part-diagram-038.webp "FERRARI 308 QUATTROVALVOLE (1985) ELEKTRISCHES STROMERZEUGUNGSSYSTEM (MOTOR MIT EINZELRIEMEN) TEILEDIAGRAMM")
-part-diagram-039.webp "FERRARI 308 QUATTROVALVOLE (1985) ELEKTRISCHES STROMERZEUGUNGSSYSTEM (MOTOR MIT 2 EINZELRIEMEN) TEILEDIAGRAMM")
-part-diagram-040.webp "FERRARI 308 QUATTROVALVOLE (1985) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-041.webp "FERRARI 308 QUATTROVALVOLE (1985) KLIMAKOMPRESSOR UND STEUERUNG TEILEDIAGRAMM")
-part-diagram-042.webp "FERRARI 308 QUATTROVALVOLE (1985) WERKZEUGSATZ TEILEDIAGRAMM")
-part-diagram-043.webp "FERRARI 308 QUATTROVALVOLE (1985) DROSSELKLAPPENSTEUERUNG (VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-044.webp "FERRARI 308 QUATTROVALVOLE (1985) PEDALBRETT – KUPPLUNGSSTEUERUNG (VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-045.webp "FERRARI 308 QUATTROVALVOLE (1985) BREMSHYDRAULIKSYSTEM (VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-101.webp "FERRARI 308 QUATTROVALVOLE (1985) KAROSSERIE – ÄUßERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-102.webp "FERRARI 308 QUATTROVALVOLE (1985) KÖRPERSCHALE – INNERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-103.webp "FERRARI 308 QUATTROVALVOLE (1985) KÖRPERSCHALE – INNERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-104.webp "FERRARI 308 QUATTROVALVOLE (1985) ISOLIERUNG DES FAHRGAST- UND GEPÄCKRAUMS TEILEDIAGRAMM")
-part-diagram-105.webp "FERRARI 308 QUATTROVALVOLE (1985) DECKEL DES VORDERFACHS TEILEDIAGRAMM")
-part-diagram-106.webp "FERRARI 308 QUATTROVALVOLE (1985) ABDECKUNG DER HINTEREN MOTORHAUBE UND DES GEPÄCKRAUMS TEILEDIAGRAMM")
-part-diagram-107.webp "FERRARI 308 QUATTROVALVOLE (1985) TÜREN TEILEDIAGRAMM")
-part-diagram-108.webp "FERRARI 308 QUATTROVALVOLE (1985) STOßSTANGEN, ZIERLEISTEN UND AUßENLEUCHTEN TEILEDIAGRAMM")
-part-diagram-109.webp "FERRARI 308 QUATTROVALVOLE (1985) GLÄSER TEILEDIAGRAMM")
-part-diagram-110.webp "FERRARI 308 QUATTROVALVOLE (1985) INNENAUSSTATTUNG, ZUBEHÖR UND SITZE TEILEDIAGRAMM")
-part-diagram-111.webp "FERRARI 308 QUATTROVALVOLE (1985) TUNNEL UND DACH TEILEDIAGRAMM")
-part-diagram-112.webp "FERRARI 308 QUATTROVALVOLE (1985) INSTRUMENTENTAFEL TEILEDIAGRAMM")
-part-diagram-113.webp "FERRARI 308 QUATTROVALVOLE (1985) INSTRUMENTE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-114.webp "FERRARI 308 QUATTROVALVOLE (1985) ELEKTRISCHES SYSTEM – KABEL, SICHERUNGEN UND RELAIS TEILEDIAGRAMM")
-part-diagram-115.webp "FERRARI 308 QUATTROVALVOLE (1985) LICHTHEBEVORRICHTUNG UND SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-116.webp "FERRARI 308 QUATTROVALVOLE (1985) SCHEIBENWISCHER, SCHEIBE UND HUPE TEILEDIAGRAMM")
-part-diagram-117.webp "FERRARI 308 QUATTROVALVOLE (1985) HEIZSYSTEM TEILEDIAGRAMM")
-part-diagram-001.webp "FERRARI 308 QUATTROVALVOLE (1985) MOTOR – GETRIEBE UND STÜTZEN TEILEDIAGRAMM")
-part-diagram-002.webp "FERRARI 308 QUATTROVALVOLE (1985) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-003.webp "FERRARI 308 QUATTROVALVOLE (1985) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-004.webp "FERRARI 308 QUATTROVALVOLE (1985) DISTANZSTÜCK FÜR SCHWUNGRAD UND KUPPLUNGSGEHÄUSE TEILEDIAGRAMM")
