016 - Kühlsystem

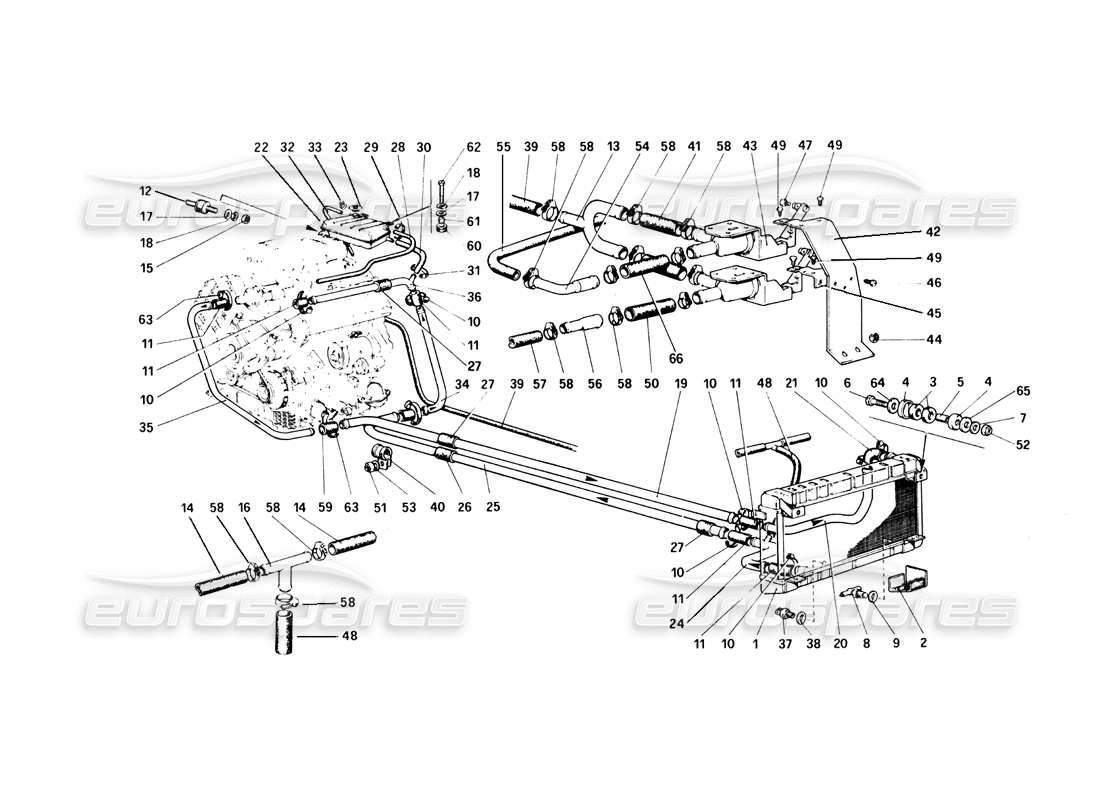

Ferrari 308 Quattrovalvole (1985) Cooling System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 116286/X
Wasserkühler
(Austausch erforderlich)
aus £1.200,00
aus £1.200,00
# 002
MPN: 107782
GUMMIDICHTUNG
aus £35,85
aus £35,85
# 003
MPN: 107978
UNTERLAGE
aus £1,70
aus £1,70
# 004
MPN: 107979
TASSE
aus £1,18
aus £1,18
# 005
MPN: 107980
ABSTANDSHALTER
aus £1,69
aus £1,69
# 006
MPN: 16043821
BOLZEN
aus £0,71
aus £0,71
# 007
MPN: 128010
Scheibe
aus £2,16
aus £2,16
# 008
MPN: 101488
KÜHLERABFLUSSHAHN
aus £139,11
aus £139,11
# 009
MPN: 101496
Dichtung
aus £3,49
aus £3,49
# 010
MPN: 296782
KLEMME
aus £5,19
aus £5,19
Dieses Teil ersetzt die Teilenummer 12174090
# 011
MPN: 121258
ÄRMEL
aus £21,01
aus £21,01
Dieses Teil ersetzt die Teilenummer 10147087 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 102947
VIBRATIONSDÄMPFENDE UNTERSTÜTZUNG
aus £7,45
aus £7,45
Dieses Teil ersetzt die Teilenummer 102007 - und 14 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 116319
3 – WAY UNION
aus £68,21
aus £68,21
# 014
MPN: 122224
ROHR, HEIZUNGEN AN 3 - WEGE-VERBINDUNG
aus £51,44
aus £51,44
Dieses Teil ersetzt die Teilenummer 110561
# 015
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210, die wir auf Lager haben
# 016
MPN: 104303
3 – WAY UNION
Für GD-Ventil-Nr. 116713
aus £24,33
aus £24,33
Dieses Teil ersetzt die Teilenummer 401575
# 017
MPN: 12643701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12643704 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 106850
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516473 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 108081
ZENTRALE ROHRZUFUHR ZUM HEIZKÖRPER
Für GD verwenden Sie Nr. 108082
aus £301,68
aus £301,68
# 020
MPN: 109369
VORDERE ROHRZUFUHR ZUM KÜHLER
Für GD verwenden Sie Nr. 109503
aus £75,57
aus £75,57
# 021
MPN: 164417
ÄRMEL
aus £44,35
aus £44,35
Dieses Teil ersetzt die Teilenummer 158165
# 022
MPN: 116589
AUSGLEICHSBEHÄLTER
(Alternativ: Teilenummer verwenden: 120273 & Bolzen abschneiden)
Ersetzung
Ersetzung

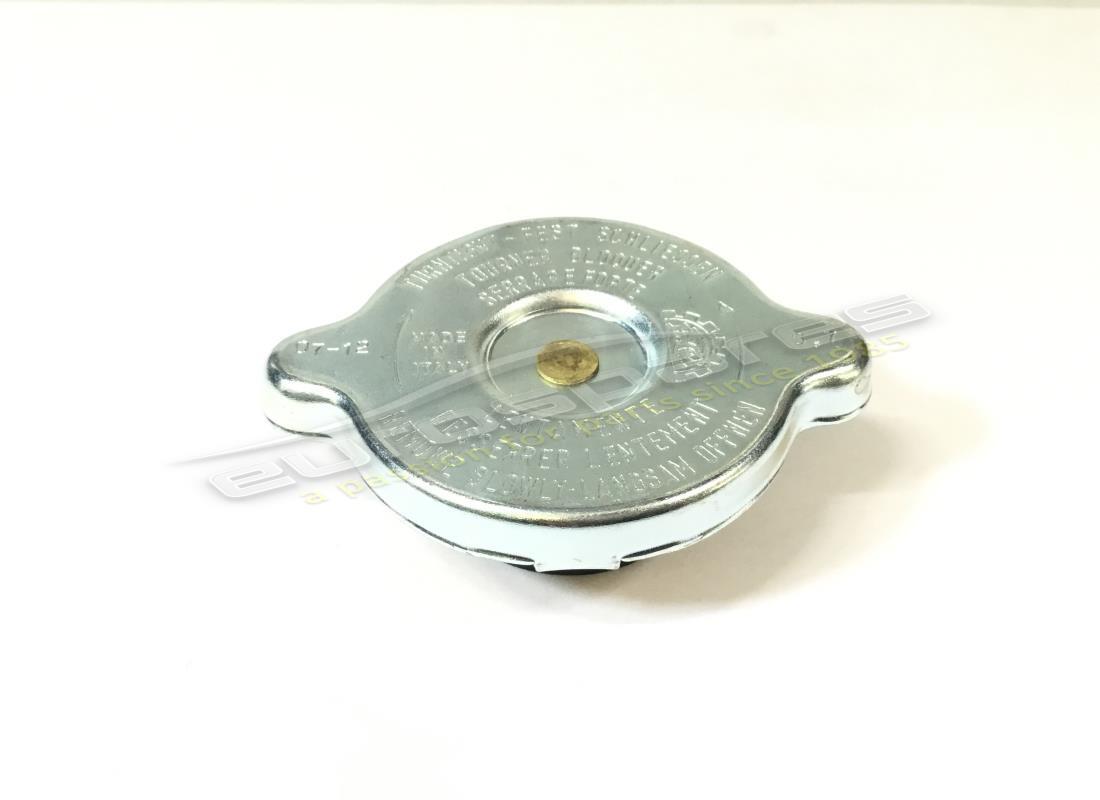

# 023
MPN: 101499
KÜHLERDRUCKKAPPE
Runde Kappe 0.9 Bar
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 149165

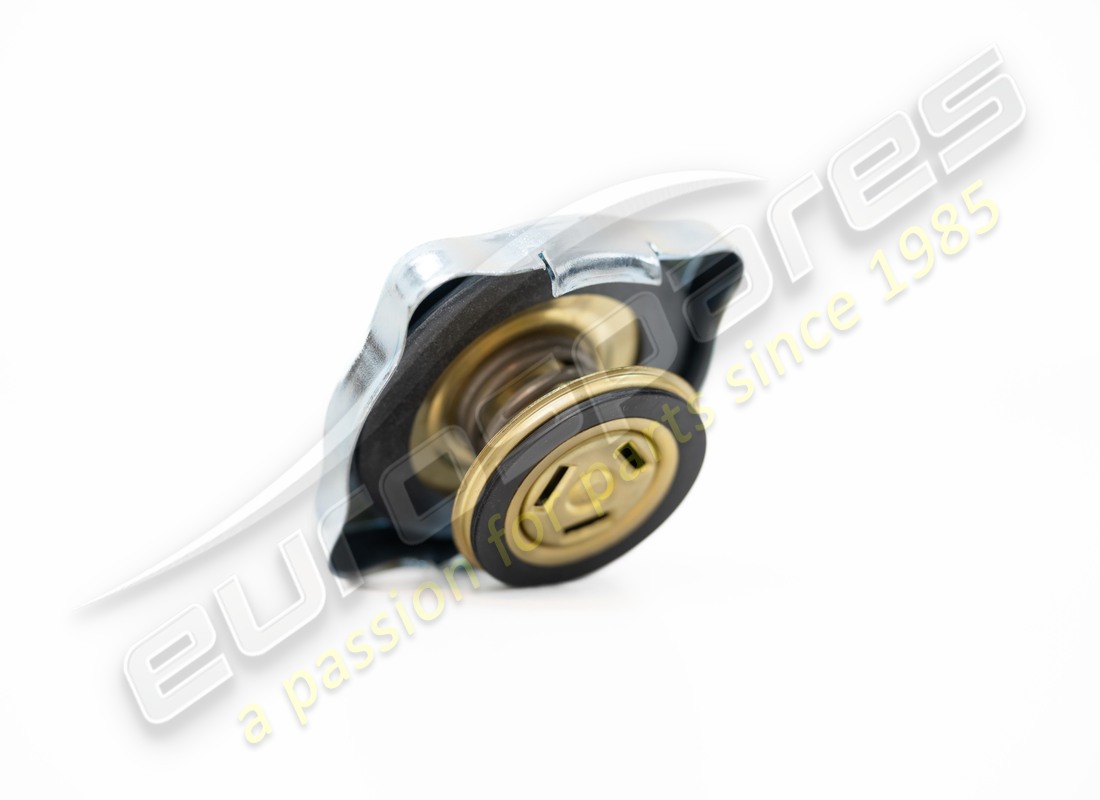

# 023
MPN: 101499/A
KÜHLERDRUCKKAPPE
Runder Kühlerdeckel (0.7 BAR)
aus £10,56
aus £10,56
Dieses Teil ersetzt die Teilenummer 101499 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen

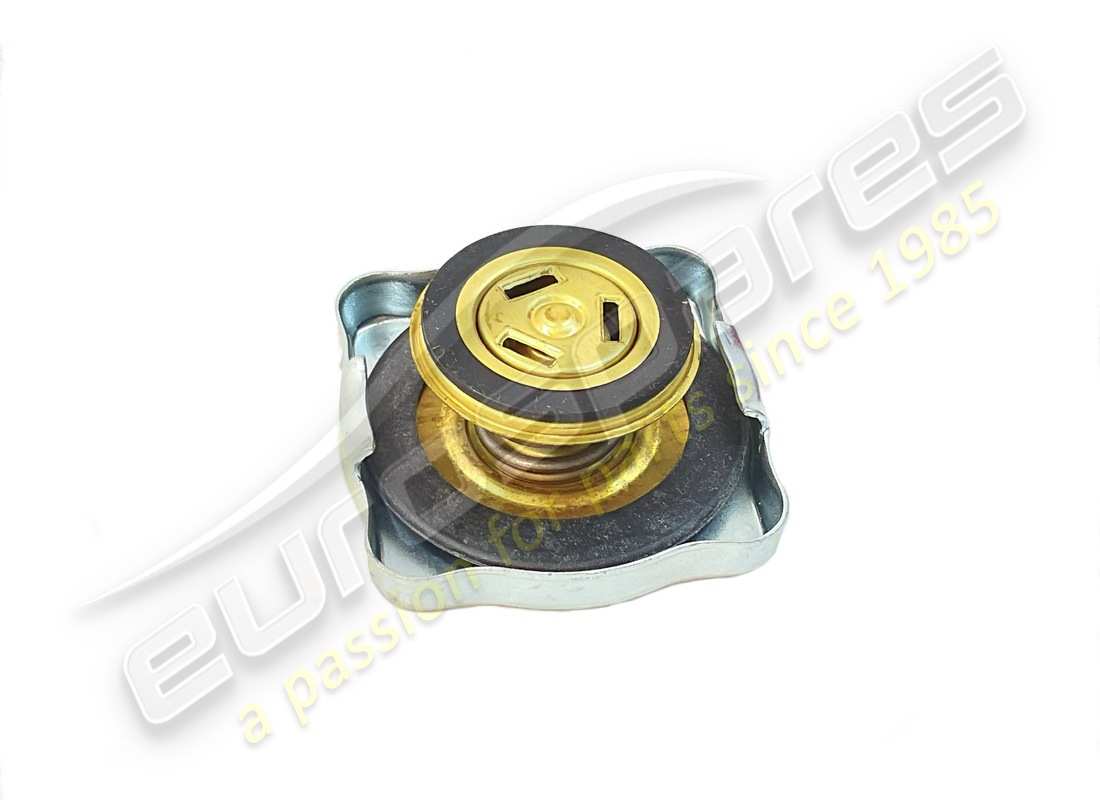

# 023
MPN: 101499/C
KÜHLERDRUCKKAPPE
Quadratischer Kühlerdeckel (0.9 BAR)
aus £10,56
aus £10,56
# 024
MPN: 109370
RÜCKLAUFROHR
Vorderseite
aus £202,00
aus £202,00
# 025
MPN: 108082
RÜCKLAUFROHR
Zentral
aus £83,34
aus £83,34
# 026
MPN: 107465
VIBRATIONSDÄMPFENDE HÜLSE
aus £41,13
aus £41,13
# 027
MPN: 105385
VIBRATIONSDÄMPFENDE HÜLSE
aus £30,94
aus £30,94
# 028
MPN: 122218
ENTLÜFTUNGSROHR
Motor zum Wasserbehälter
aus £27,27
aus £27,27
Dieses Teil ersetzt die Teilenummer 103471 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 029
MPN: 13000190
KLEMME
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12178990 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 122221
ZUFÜHRUNGSROHR
Ausgleichsbehälter zum Motor
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 115637
# 031
MPN: 13000490
KLEMME
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10169090 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 126292
ENTLÜFTUNGSROHR
aus £136,47
aus £136,47
# 033
MPN: 13423379
GURT
aus £0,71
aus £0,71
# 034
MPN: 118795
HINTERES ROHR LINKS
Für GD verwenden Sie Nr. 120497
aus £29,30
aus £29,30
# 035
MPN: 106691
HINTERES ROHR RECHTS
Für GD verwenden Sie Nr. 108053
aus £329,65
aus £329,65
# 035
MPN: 108053
HINTERES ROHR RECHTS
aus £230,18
aus £230,18
Dieses Teil ersetzt die Teilenummer 108042
# 036
MPN: 115136
ROHR ZWISCHEN DEN KÖPFEN
aus £235,49
aus £235,49
# 037
MPN: 168008
TEMPERATUREMPFINDLICHER SCHALTER
aus £49,95
aus £49,95
Dieses Teil ersetzt die Teilenummer 101507 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 038
MPN: 101508
Dichtung
aus £0,70
aus £0,70
Dieses Teil ersetzt die Teilenummer 94706
# 039
MPN: 106699
ROHR
Motor zu 3 – Wegverbindung
aus £132,71
aus £132,71
Dieses Teil ersetzt die Teilenummer 110278
# 040
MPN: 107002
GURT
aus £14,10
aus £14,10
# 041
MPN: 116680
ÄRMEL
Für GD verwenden Sie Nr. 117989
aus £23,15
aus £23,15
# 042
MPN: 116320
HALTERUNG FÜR OBERES VENTIL
Für GD verwenden Sie Nr. 116708
aus £8,43
aus £8,43
# 043
MPN: 110066
WASSERVENTIL FÜR HEIZUNG
aus £496,72
aus £496,72
# 044
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 045
MPN: 116321
HALTERUNG FÜR UNTERES VENTIL
aus £15,78
aus £15,78
# 046
MPN: 110105
SCHRAUBEN
aus £0,71
aus £0,71
# 047
MPN: 110105
SCHRAUBEN
aus £0,71
aus £0,71
# 048
MPN: 109755
ROHR
3 – Verbindungsstück zum Rücklaufrohr
aus £165,10
aus £165,10
# 049
MPN: 110105
SCHRAUBEN
aus £0,71
aus £0,71
# 050
MPN: 110277
ÄRMEL
Für GD verwenden Sie Nr. 116680
aus £26,49
aus £26,49
# 051
MPN: 12574221
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 125519, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 052
MPN: 16104411
NUSS
aus £0,53
aus £0,53
# 053
MPN: 12643701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12643704 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 054
MPN: 116322
ROHR 90º
aus £42,82
aus £42,82
# 055
MPN: 122225
ROHR ZUM LINKEN HEIZGERÄT
aus £236,72
aus £236,72
Dieses Teil ersetzt die Teilenummer 109752
# 056
MPN: 116323
ROHR
aus £163,34
aus £163,34
# 057
MPN: 122234
ROHR ZUR RECHTEN HEIZUNG
aus £27,63
aus £27,63
# 058
MPN: 13000390
GURT
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 059
MPN: 105190
ÄRMEL
aus £18,18
aus £18,18
Dieses Teil ersetzt die Teilenummer 106364
# 060
MPN: 103549
GUMMIBUSCH
aus £0,75
aus £0,75
# 061
MPN: 103550
ABSTANDSHALTER
aus £28,08
aus £28,08
Dieses Teil ersetzt die Teilenummer 4130913
# 062
MPN: 10902421
SCHRAUBEN
aus £0,54
aus £0,54
# 063
MPN: 296782
GURT
aus £5,19
aus £5,19
Dieses Teil ersetzt die Teilenummer 12174090
# 064
MPN: 108292
Scheibe
aus £5,28
aus £5,28
# 065
MPN: 128010
Scheibe
aus £2,16
aus £2,16
# 066
MPN: 110277
ÄRMEL
Für GD verwenden Sie Nr. 117989
aus £26,49
aus £26,49
-part-diagram-017.webp "FERRARI 308 QUATTROVALVOLE (1985) WASSERPUMPE UND ROHRLEITUNGEN TEILEDIAGRAMM")
-part-diagram-018.webp "FERRARI 308 QUATTROVALVOLE (1985) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-019.webp "FERRARI 308 QUATTROVALVOLE (1985) GETRIEBEÜBERTRAGUNG TEILEDIAGRAMM")
-part-diagram-020.webp "FERRARI 308 QUATTROVALVOLE (1985) GETRIEBE – DIFFERENTIALGEHÄUSE UND ÖLWANNE TEILEDIAGRAMM")
-part-diagram-021.webp "FERRARI 308 QUATTROVALVOLE (1985) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-022.webp "FERRARI 308 QUATTROVALVOLE (1985) WELLENRÄDER VERLEGEN TEILEDIAGRAMM")
-part-diagram-023.webp "FERRARI 308 QUATTROVALVOLE (1985) INNERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-024.webp "FERRARI 308 QUATTROVALVOLE (1985) ÄUßERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-025.webp "FERRARI 308 QUATTROVALVOLE (1985) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-part-diagram-026.webp "FERRARI 308 QUATTROVALVOLE (1985) PEDALBRETT – BREMS- UND KUPPLUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-027.webp "FERRARI 308 QUATTROVALVOLE (1985) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-028.webp "FERRARI 308 QUATTROVALVOLE (1985) BREMSSÄTTEL FÜR VORDER- UND HINTERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-029.webp "FERRARI 308 QUATTROVALVOLE (1985) HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-030.webp "FERRARI 308 QUATTROVALVOLE (1985) LENKGETRIEBE UND GESTÄNGE TEILEDIAGRAMM")
-part-diagram-031.webp "FERRARI 308 QUATTROVALVOLE (1985) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-032.webp "FERRARI 308 QUATTROVALVOLE (1985) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-033.webp "FERRARI 308 QUATTROVALVOLE (1985) VORDERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-034.webp "FERRARI 308 QUATTROVALVOLE (1985) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-035.webp "FERRARI 308 QUATTROVALVOLE (1985) HINTERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-036.webp "FERRARI 308 QUATTROVALVOLE (1985) RÄDER TEILEDIAGRAMM")
-part-diagram-037.webp "FERRARI 308 QUATTROVALVOLE (1985) MOTORZÜNDUNG TEILEDIAGRAMM")
-part-diagram-038.webp "FERRARI 308 QUATTROVALVOLE (1985) ELEKTRISCHES STROMERZEUGUNGSSYSTEM (MOTOR MIT EINZELRIEMEN) TEILEDIAGRAMM")
-part-diagram-039.webp "FERRARI 308 QUATTROVALVOLE (1985) ELEKTRISCHES STROMERZEUGUNGSSYSTEM (MOTOR MIT 2 EINZELRIEMEN) TEILEDIAGRAMM")
-part-diagram-040.webp "FERRARI 308 QUATTROVALVOLE (1985) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-041.webp "FERRARI 308 QUATTROVALVOLE (1985) KLIMAKOMPRESSOR UND STEUERUNG TEILEDIAGRAMM")
-part-diagram-042.webp "FERRARI 308 QUATTROVALVOLE (1985) WERKZEUGSATZ TEILEDIAGRAMM")
-part-diagram-043.webp "FERRARI 308 QUATTROVALVOLE (1985) DROSSELKLAPPENSTEUERUNG (VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-044.webp "FERRARI 308 QUATTROVALVOLE (1985) PEDALBRETT – KUPPLUNGSSTEUERUNG (VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-045.webp "FERRARI 308 QUATTROVALVOLE (1985) BREMSHYDRAULIKSYSTEM (VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-101.webp "FERRARI 308 QUATTROVALVOLE (1985) KAROSSERIE – ÄUßERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-102.webp "FERRARI 308 QUATTROVALVOLE (1985) KÖRPERSCHALE – INNERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-103.webp "FERRARI 308 QUATTROVALVOLE (1985) KÖRPERSCHALE – INNERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-104.webp "FERRARI 308 QUATTROVALVOLE (1985) ISOLIERUNG DES FAHRGAST- UND GEPÄCKRAUMS TEILEDIAGRAMM")
-part-diagram-105.webp "FERRARI 308 QUATTROVALVOLE (1985) DECKEL DES VORDERFACHS TEILEDIAGRAMM")
-part-diagram-106.webp "FERRARI 308 QUATTROVALVOLE (1985) ABDECKUNG DER HINTEREN MOTORHAUBE UND DES GEPÄCKRAUMS TEILEDIAGRAMM")
-part-diagram-107.webp "FERRARI 308 QUATTROVALVOLE (1985) TÜREN TEILEDIAGRAMM")
-part-diagram-108.webp "FERRARI 308 QUATTROVALVOLE (1985) STOßSTANGEN, ZIERLEISTEN UND AUßENLEUCHTEN TEILEDIAGRAMM")
-part-diagram-109.webp "FERRARI 308 QUATTROVALVOLE (1985) GLÄSER TEILEDIAGRAMM")
-part-diagram-110.webp "FERRARI 308 QUATTROVALVOLE (1985) INNENAUSSTATTUNG, ZUBEHÖR UND SITZE TEILEDIAGRAMM")
-part-diagram-111.webp "FERRARI 308 QUATTROVALVOLE (1985) TUNNEL UND DACH TEILEDIAGRAMM")
-part-diagram-112.webp "FERRARI 308 QUATTROVALVOLE (1985) INSTRUMENTENTAFEL TEILEDIAGRAMM")
-part-diagram-113.webp "FERRARI 308 QUATTROVALVOLE (1985) INSTRUMENTE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-114.webp "FERRARI 308 QUATTROVALVOLE (1985) ELEKTRISCHES SYSTEM – KABEL, SICHERUNGEN UND RELAIS TEILEDIAGRAMM")
-part-diagram-115.webp "FERRARI 308 QUATTROVALVOLE (1985) LICHTHEBEVORRICHTUNG UND SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-116.webp "FERRARI 308 QUATTROVALVOLE (1985) SCHEIBENWISCHER, SCHEIBE UND HUPE TEILEDIAGRAMM")
-part-diagram-117.webp "FERRARI 308 QUATTROVALVOLE (1985) HEIZSYSTEM TEILEDIAGRAMM")
-part-diagram-001.webp "FERRARI 308 QUATTROVALVOLE (1985) MOTOR – GETRIEBE UND STÜTZEN TEILEDIAGRAMM")
-part-diagram-002.webp "FERRARI 308 QUATTROVALVOLE (1985) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-003.webp "FERRARI 308 QUATTROVALVOLE (1985) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-004.webp "FERRARI 308 QUATTROVALVOLE (1985) DISTANZSTÜCK FÜR SCHWUNGRAD UND KUPPLUNGSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-005.webp "FERRARI 308 QUATTROVALVOLE (1985) ZYLINDERKOPF (RECHTS) TEILEDIAGRAMM")
-part-diagram-006.webp "FERRARI 308 QUATTROVALVOLE (1985) ZYLINDERKOPF (LINKS) TEILEDIAGRAMM")
-part-diagram-007.webp "FERRARI 308 QUATTROVALVOLE (1985) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-008.webp "FERRARI 308 QUATTROVALVOLE (1985) ZEITMESSSYSTEM – STEUERUNG TEILEDIAGRAMM")
-part-diagram-009.webp "FERRARI 308 QUATTROVALVOLE (1985) KRAFTSTOFFPUMPE UND ROHRE TEILEDIAGRAMM")
-part-diagram-010.webp "FERRARI 308 QUATTROVALVOLE (1985) KRAFTSTOFFEINSPRITZSYSTEM – KRAFTSTOFFVERTEILER, LEITUNGEN TEILEDIAGRAMM")
-part-diagram-011.webp "FERRARI 308 QUATTROVALVOLE (1985) LUFTEINLASS UND VERTEILER TEILEDIAGRAMM")
-part-diagram-012.webp "FERRARI 308 QUATTROVALVOLE (1985) DROSSELKLAPPENGEHÄUSE UND -GESTÄNGE TEILEDIAGRAMM")
-part-diagram-013.webp "FERRARI 308 QUATTROVALVOLE (1985) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-014.webp "FERRARI 308 QUATTROVALVOLE (1985) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-015.webp "FERRARI 308 QUATTROVALVOLE (1985) SCHMIERSYSTEM TEILEDIAGRAMM")
