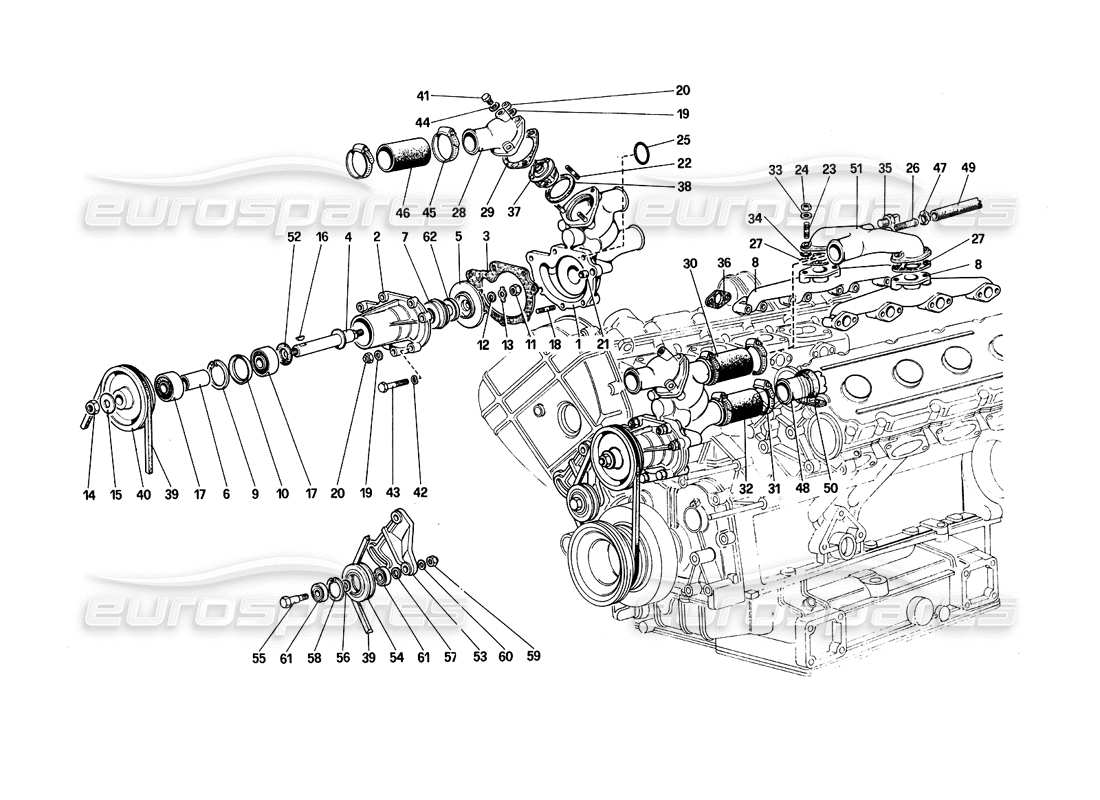

017 - Wasserpumpe und Rohrleitungen
Ferrari 308 Quattrovalvole (1985) Water Pump and Pipings Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 002
MPN: 121255
Übersetzen......
aus £245,00
aus £245,00
Dieses Teil ersetzt die Teilenummer 103795 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 121255/A
WASSERPUMPE + DICHTUNG
Ersetzung
Ersetzung
# 003
MPN: 135121
DICHTUNG DER WASSERPUMPE
aus £3,80
aus £3,80
Dieses Teil ersetzt die Teilenummer 103952 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 121253
SPINDEL FÜR RIEMENSCHEIBE
Für Wasserpumpe no/121290
aus £254,16
aus £254,16
# 005
MPN: 10-38-06
LAUFRAD
Für Wasserpumpe Nr.115472
aus £206,61
aus £206,61
# 005
MPN: 121254
LAUFRAD
Für Wasserpumpe Nr. 121290
aus £132,20
aus £132,20
# 006
MPN: 116157
ABSTANDSHALTER
aus £68,02
aus £68,02
# 007
MPN: 100433
SIEGELRING
Für Wasserpumpe Nr. 115472 und 121265
aus £69,95
aus £69,95
Dieses Teil ersetzt die Teilenummer 114410
# 007
MPN: 100433
WASSERPUMPENDICHTUNG
Für Wasserpumpe Nr. 121290
aus £69,95
aus £69,95
Dieses Teil ersetzt die Teilenummer 114410
# 008
MPN: 116967

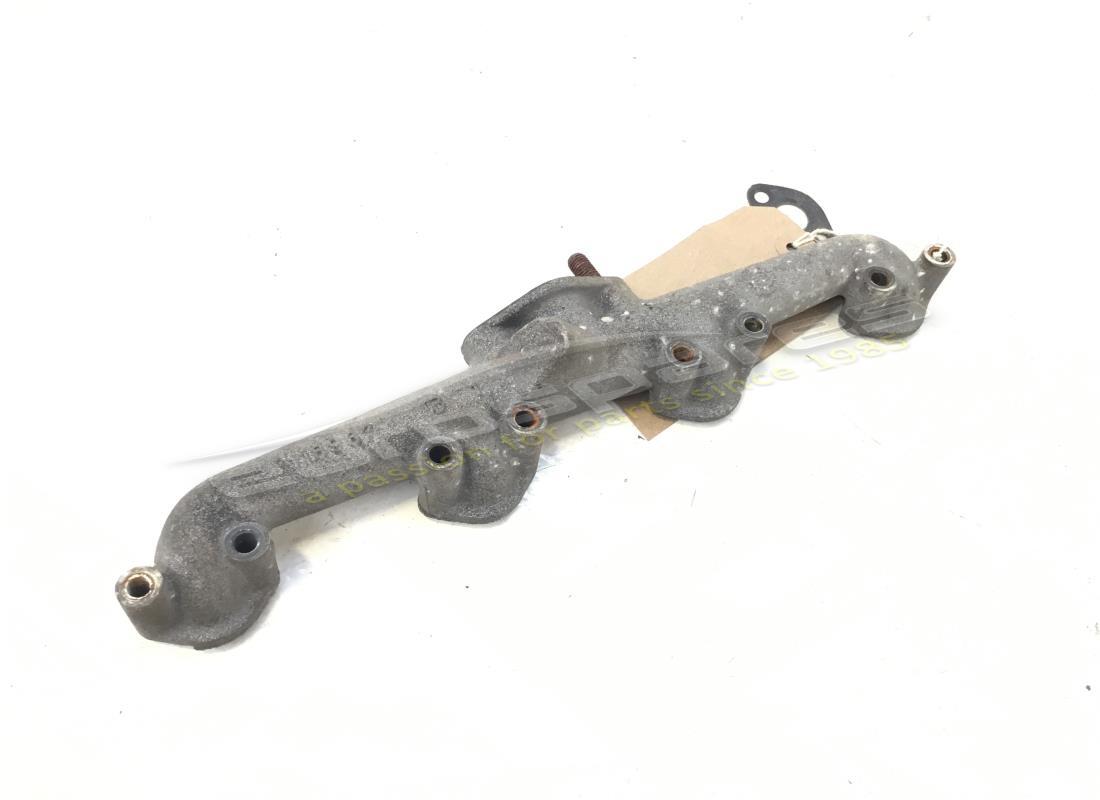

VERTEILER DES AUSGANGSWASSERS ZU DEN HERZEN
Siehe auch 138852
aus £1.044,04
aus £1.044,04
# 008
MPN: 138852
VERTEILER DES AUSGANGSWASSERS ZU DEN HERZEN
aus £1.053,25
aus £1.053,25
Dieses Teil ersetzt die Teilenummer 116967, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 11060076
SEEGER-RING
aus £0,47
aus £0,47
# 010
MPN: 116158
Scheibe
aus £22,21
aus £22,21
# 011
MPN: 100436
Überwurfmutter
aus £7,41
aus £7,41
Dieses Teil ersetzt die Teilenummer 92896
# 012
MPN: 10730321
Scheibe
aus £0,66
aus £0,66
Dieses Teil ersetzt die Teilenummer 10730301 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 100434
PLATTE
aus £7,26
aus £7,26
Dieses Teil ersetzt die Teilenummer 92361 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 16101521
NUSS
aus £0,57
aus £0,57
Dieses Teil ersetzt die Teilenummer 16101520
# 015
MPN: 11198673
KONISCHE Scheibe
aus £0,87
aus £0,87
Dieses Teil ersetzt die Teilenummer 11198671
# 016
MPN: 10205820
ZUNGE
aus £0,80
aus £0,80
# 017
MPN: 116159
LAGER
aus £21,01
aus £21,01
# 018
MPN: 11500721
ZUCHT
aus £0,80
aus £0,80
# 019
MPN: 12601279
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12601271 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 021
MPN: 102704
DÜBEL
aus £1,59
aus £1,59
Dieses Teil ersetzt die Teilenummer 500805
# 022
MPN: 13541124
ZUCHT
aus £11,60
aus £11,60
Dieses Teil ersetzt die Teilenummer 13541121
# 023
MPN: 16100814
ZUCHT
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 16100811 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: 16100824
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16100814 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 105196
SIEGELRING
aus £2,88
aus £2,88
# 026
MPN: 106241
UNION
aus £25,26
aus £25,26
# 027
MPN: 132981
Dichtung
aus £7,70
aus £7,70
Dieses Teil ersetzt die Teilenummer 111481
# 028
MPN: 105165
WASSERAUSLASSANSCHLUSS
aus £141,04
aus £141,04
# 029
MPN: 105189
Dichtung
aus £3,60
aus £3,60
Dieses Teil ersetzt die Teilenummer 4206607
# 030
MPN: 121258
ÄRMEL
aus £19,23
aus £19,23
Dieses Teil ersetzt die Teilenummer 10147087 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 031
MPN: 296782
KLEMME
aus £4,99
aus £4,99
Dieses Teil ersetzt die Teilenummer 12174090
# 032
MPN: 122817
ÄRMEL
aus £21,76
aus £21,76
Dieses Teil ersetzt die Teilenummer 121259
# 033
MPN: 11198074
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11198071, die wir auf Lager haben - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 034
MPN: 103039
SIEGELRING
(Mindestbestellmenge = 10)
aus £0,85
aus £0,85
Dieses Teil ersetzt die Teilenummer 95860041
# 035
MPN: 104628
TEMPERATURSENDEREINHEIT
aus £31,50
aus £31,50
Dieses Teil ersetzt die Teilenummer 4108672 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 036
MPN: 132980
Dichtung
aus £1,52
aus £1,52
Dieses Teil ersetzt die Teilenummer 111480
# 037
MPN: 109671
Thermostat
aus £75,86
aus £75,86
Dieses Teil ersetzt die Teilenummer 105191 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 038
MPN: 105192
Dichtung
aus £11,13
aus £11,13
Dieses Teil ersetzt die Teilenummer 4184495
# 039
MPN: 107971
WASSERPUMPE UND LICHTMASCHINENRIEMEN
(Montage mit Einzelband)
aus £56,99
aus £56,99
# 039
MPN: 121655
STEUERRIEMEN FÜR WASSERPUMPE
2 einzelne Gürtel
aus £41,12
aus £41,12
# 040
MPN: 105166
ROLLE
Einzelgürtel
aus £207,90
aus £207,90
Dieses Teil ersetzt die Teilenummer 107970
# 040
MPN: 121654
ROLLE
2 einzelne Gürtel
aus £135,38
aus £135,38
Dieses Teil ersetzt die Teilenummer 119053 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 041
MPN: 16042940
SCHRAUBEN
aus £8,89
aus £8,89
# 042
MPN: 12601371
Scheibe
Ersetzung
Ersetzung
# 043
MPN: 16044421
BEFESTIGUNGSSCHRAUBE FÜR PUMPE
aus £1,35
aus £1,35
# 044
MPN: 10260060
Dichtung
aus £0,79
aus £0,79
# 045
MPN: 296782
KLEMME
aus £4,99
aus £4,99
Dieses Teil ersetzt die Teilenummer 12174090
# 046
MPN: 105190
ÄRMEL
aus £16,64
aus £16,64
Dieses Teil ersetzt die Teilenummer 106364
# 047
MPN: 13000190
KLEMME
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12178990 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 048
MPN: 115136
ROHR
aus £129,52
aus £129,52
# 049
MPN: 122218
ENTLÜFTUNGSROHR
aus £24,97
aus £24,97
Dieses Teil ersetzt die Teilenummer 103471 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 050
MPN: 107002
KLEMME FÜR ROHR
aus £7,32
aus £7,32
# 051
MPN: 116968
GEMEINSAME VERLEITUNG ZU VERTEILER DES AUSGANGSWASSERS
Ersetzung
Ersetzung
# 052
MPN: 121263
Dichtung
Für Cover-Nr.121262
aus £8,65
aus £8,65
# 053
MPN: 121658
UNTERSTÜTZUNG
aus £86,94
aus £86,94
# 054
MPN: 121659
ROLLE
aus £139,63
aus £139,63
# 055
MPN: 105048
STIFT
2 einzelne Gürtel
aus £53,52
aus £53,52
# 056
MPN: 107841
ABSTANDSHALTER
aus £31,83
aus £31,83
# 057
MPN: 107842
ABSTANDSHALTER
2 einzelne Gürtel
aus £12,75
aus £12,75
# 058
MPN: 11059076
SEEGER-RING
2 einzelne Gürtel
aus £0,66
aus £0,66
Dieses Teil ersetzt die Teilenummer 11059075
# 059
MPN: 148020
NUSS
2 einzelne Gürtel
aus £2,26
aus £2,26
Dieses Teil ersetzt die Teilenummer 102825 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 060
MPN: 103025
Scheibe
2 einzelne Gürtel
aus £23,18
aus £23,18
# 061
MPN: 105038
Abgedichtetes Kugellager 9MM breit
2 einzelne Gürtel
aus £10,49
aus £10,49
# 062
MPN: 100433
WASSERPUMPENDICHTUNG
Für Pumpe Nr. 121290
aus £69,95
aus £69,95
Dieses Teil ersetzt die Teilenummer 114410
-part-diagram-018.webp "FERRARI 308 QUATTROVALVOLE (1985) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-019.webp "FERRARI 308 QUATTROVALVOLE (1985) GETRIEBEÜBERTRAGUNG TEILEDIAGRAMM")
-part-diagram-020.webp "FERRARI 308 QUATTROVALVOLE (1985) GETRIEBE – DIFFERENTIALGEHÄUSE UND ÖLWANNE TEILEDIAGRAMM")
-part-diagram-021.webp "FERRARI 308 QUATTROVALVOLE (1985) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-022.webp "FERRARI 308 QUATTROVALVOLE (1985) WELLENRÄDER VERLEGEN TEILEDIAGRAMM")
-part-diagram-023.webp "FERRARI 308 QUATTROVALVOLE (1985) INNERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-024.webp "FERRARI 308 QUATTROVALVOLE (1985) ÄUßERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-025.webp "FERRARI 308 QUATTROVALVOLE (1985) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-part-diagram-026.webp "FERRARI 308 QUATTROVALVOLE (1985) PEDALBRETT – BREMS- UND KUPPLUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-027.webp "FERRARI 308 QUATTROVALVOLE (1985) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-028.webp "FERRARI 308 QUATTROVALVOLE (1985) BREMSSÄTTEL FÜR VORDER- UND HINTERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-029.webp "FERRARI 308 QUATTROVALVOLE (1985) HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-030.webp "FERRARI 308 QUATTROVALVOLE (1985) LENKGETRIEBE UND GESTÄNGE TEILEDIAGRAMM")
-part-diagram-031.webp "FERRARI 308 QUATTROVALVOLE (1985) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-032.webp "FERRARI 308 QUATTROVALVOLE (1985) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-033.webp "FERRARI 308 QUATTROVALVOLE (1985) VORDERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-034.webp "FERRARI 308 QUATTROVALVOLE (1985) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-035.webp "FERRARI 308 QUATTROVALVOLE (1985) HINTERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-036.webp "FERRARI 308 QUATTROVALVOLE (1985) RÄDER TEILEDIAGRAMM")
-part-diagram-037.webp "FERRARI 308 QUATTROVALVOLE (1985) MOTORZÜNDUNG TEILEDIAGRAMM")
-part-diagram-038.webp "FERRARI 308 QUATTROVALVOLE (1985) ELEKTRISCHES STROMERZEUGUNGSSYSTEM (MOTOR MIT EINZELRIEMEN) TEILEDIAGRAMM")
-part-diagram-039.webp "FERRARI 308 QUATTROVALVOLE (1985) ELEKTRISCHES STROMERZEUGUNGSSYSTEM (MOTOR MIT 2 EINZELRIEMEN) TEILEDIAGRAMM")
-part-diagram-040.webp "FERRARI 308 QUATTROVALVOLE (1985) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-041.webp "FERRARI 308 QUATTROVALVOLE (1985) KLIMAKOMPRESSOR UND STEUERUNG TEILEDIAGRAMM")
-part-diagram-042.webp "FERRARI 308 QUATTROVALVOLE (1985) WERKZEUGSATZ TEILEDIAGRAMM")
-part-diagram-043.webp "FERRARI 308 QUATTROVALVOLE (1985) DROSSELKLAPPENSTEUERUNG (VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-044.webp "FERRARI 308 QUATTROVALVOLE (1985) PEDALBRETT – KUPPLUNGSSTEUERUNG (VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-045.webp "FERRARI 308 QUATTROVALVOLE (1985) BREMSHYDRAULIKSYSTEM (VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-101.webp "FERRARI 308 QUATTROVALVOLE (1985) KAROSSERIE – ÄUßERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-102.webp "FERRARI 308 QUATTROVALVOLE (1985) KÖRPERSCHALE – INNERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-103.webp "FERRARI 308 QUATTROVALVOLE (1985) KÖRPERSCHALE – INNERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-104.webp "FERRARI 308 QUATTROVALVOLE (1985) ISOLIERUNG DES FAHRGAST- UND GEPÄCKRAUMS TEILEDIAGRAMM")
-part-diagram-105.webp "FERRARI 308 QUATTROVALVOLE (1985) DECKEL DES VORDERFACHS TEILEDIAGRAMM")
-part-diagram-106.webp "FERRARI 308 QUATTROVALVOLE (1985) ABDECKUNG DER HINTEREN MOTORHAUBE UND DES GEPÄCKRAUMS TEILEDIAGRAMM")
-part-diagram-107.webp "FERRARI 308 QUATTROVALVOLE (1985) TÜREN TEILEDIAGRAMM")
-part-diagram-108.webp "FERRARI 308 QUATTROVALVOLE (1985) STOßSTANGEN, ZIERLEISTEN UND AUßENLEUCHTEN TEILEDIAGRAMM")
-part-diagram-109.webp "FERRARI 308 QUATTROVALVOLE (1985) GLÄSER TEILEDIAGRAMM")
-part-diagram-110.webp "FERRARI 308 QUATTROVALVOLE (1985) INNENAUSSTATTUNG, ZUBEHÖR UND SITZE TEILEDIAGRAMM")
-part-diagram-111.webp "FERRARI 308 QUATTROVALVOLE (1985) TUNNEL UND DACH TEILEDIAGRAMM")
-part-diagram-112.webp "FERRARI 308 QUATTROVALVOLE (1985) INSTRUMENTENTAFEL TEILEDIAGRAMM")
-part-diagram-113.webp "FERRARI 308 QUATTROVALVOLE (1985) INSTRUMENTE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-114.webp "FERRARI 308 QUATTROVALVOLE (1985) ELEKTRISCHES SYSTEM – KABEL, SICHERUNGEN UND RELAIS TEILEDIAGRAMM")
-part-diagram-115.webp "FERRARI 308 QUATTROVALVOLE (1985) LICHTHEBEVORRICHTUNG UND SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-116.webp "FERRARI 308 QUATTROVALVOLE (1985) SCHEIBENWISCHER, SCHEIBE UND HUPE TEILEDIAGRAMM")
-part-diagram-117.webp "FERRARI 308 QUATTROVALVOLE (1985) HEIZSYSTEM TEILEDIAGRAMM")
-part-diagram-001.webp "FERRARI 308 QUATTROVALVOLE (1985) MOTOR – GETRIEBE UND STÜTZEN TEILEDIAGRAMM")
-part-diagram-002.webp "FERRARI 308 QUATTROVALVOLE (1985) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-003.webp "FERRARI 308 QUATTROVALVOLE (1985) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-004.webp "FERRARI 308 QUATTROVALVOLE (1985) DISTANZSTÜCK FÜR SCHWUNGRAD UND KUPPLUNGSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-005.webp "FERRARI 308 QUATTROVALVOLE (1985) ZYLINDERKOPF (RECHTS) TEILEDIAGRAMM")
-part-diagram-006.webp "FERRARI 308 QUATTROVALVOLE (1985) ZYLINDERKOPF (LINKS) TEILEDIAGRAMM")
-part-diagram-007.webp "FERRARI 308 QUATTROVALVOLE (1985) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-008.webp "FERRARI 308 QUATTROVALVOLE (1985) ZEITMESSSYSTEM – STEUERUNG TEILEDIAGRAMM")
-part-diagram-009.webp "FERRARI 308 QUATTROVALVOLE (1985) KRAFTSTOFFPUMPE UND ROHRE TEILEDIAGRAMM")
-part-diagram-010.webp "FERRARI 308 QUATTROVALVOLE (1985) KRAFTSTOFFEINSPRITZSYSTEM – KRAFTSTOFFVERTEILER, LEITUNGEN TEILEDIAGRAMM")
-part-diagram-011.webp "FERRARI 308 QUATTROVALVOLE (1985) LUFTEINLASS UND VERTEILER TEILEDIAGRAMM")
-part-diagram-012.webp "FERRARI 308 QUATTROVALVOLE (1985) DROSSELKLAPPENGEHÄUSE UND -GESTÄNGE TEILEDIAGRAMM")
-part-diagram-013.webp "FERRARI 308 QUATTROVALVOLE (1985) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-014.webp "FERRARI 308 QUATTROVALVOLE (1985) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-015.webp "FERRARI 308 QUATTROVALVOLE (1985) SCHMIERSYSTEM TEILEDIAGRAMM")
-part-diagram-016.webp "FERRARI 308 QUATTROVALVOLE (1985) KÜHLSYSTEM TEILEDIAGRAMM")
