019 - Getriebeübertragung

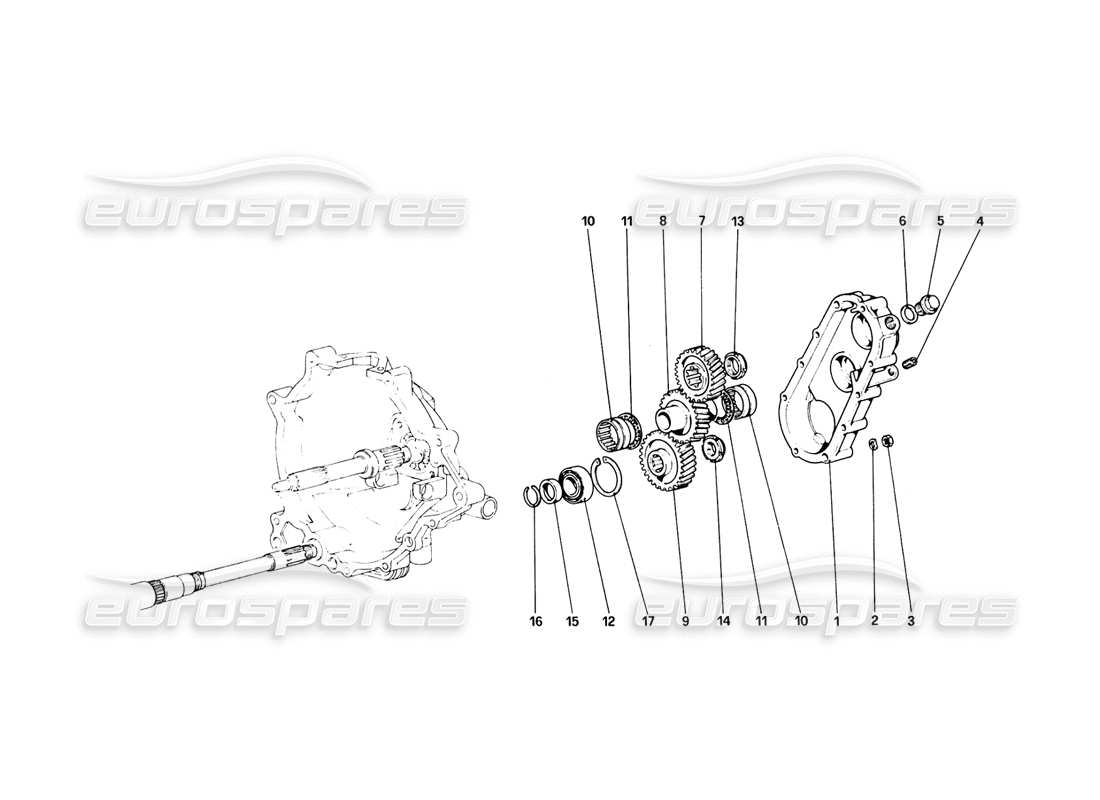

Ferrari 308 Quattrovalvole (1985) Gearbox Transmission Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 127120
ABDECKUNG
aus £405,33
aus £405,33
Dieses Teil ersetzt die Teilenummer 105127, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 11198074
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11198071, die wir auf Lager haben - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 16100011
NUSS
Ersetzung
Ersetzung
# 004
MPN: 14326150
GEWINDESTECKER
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12326150
# 005
MPN: 10275011
ÖLEINFÜLLSCHRAUBE
Bei Erschöpfung Nr. verwenden. 10305171
aus £1,05
aus £1,05
Dieses Teil ersetzt die Teilenummer 10275001 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 10261860
Dichtung
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10279550 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 119721
ANTRIEBSZAHNRAD
Mit Schneidwelle Nr. 109400
aus £470,85
aus £470,85
Dieses Teil ersetzt die Teilenummer 105542 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 125531
ANTRIEBSZAHNRAD
Mit Kupplungswelle Nr. 125532
aus £6,66
aus £6,66
# 008
MPN: 119722
ZWISCHENGANG
aus £470,85
aus £470,85
Dieses Teil ersetzt die Teilenummer 105543 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 119723
ANGETRIEBENES ZAHNRAD
aus £665,88
aus £665,88
Dieses Teil ersetzt die Teilenummer 105544 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 105142
ROLLENLAGER
aus £22,38
aus £22,38
# 011
MPN: 105143
AXIALROLLENLAGER
aus £13,35
aus £13,35
# 012
MPN: 108655
LAGER FÜR HAUPTWELLE
aus £349,35
aus £349,35
Dieses Teil ersetzt die Teilenummer 105141
# 013
MPN: 106095
RINGMUTTER
Mit Kupplungswelle Nr. 109400
aus £43,30
aus £43,30
Dieses Teil ersetzt die Teilenummer 103091 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 125534
RINGMUTTER
Mit Kupplungswelle Nr. 125532
aus £53,54
aus £53,54
# 014
MPN: 105137
RINGMUTTER
Ersetzung
Ersetzung
# 014
MPN: RNT-45
RINGMUTTERWERKZEUG
Zur Verwendung mit der Mutter-Teilenummer 105137
aus £90,40
aus £90,40
# 015
MPN: 105134
ABSTANDSHALTER
aus £64,92
aus £64,92
Dieses Teil ersetzt die Teilenummer 105133
# 016
MPN: 105138
STOPPRING
aus £18,56
aus £18,56
# 017
MPN: 11061076
SEEGER-RING
aus £0,45
aus £0,45
Dieses Teil ersetzt die Teilenummer 11061075 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
