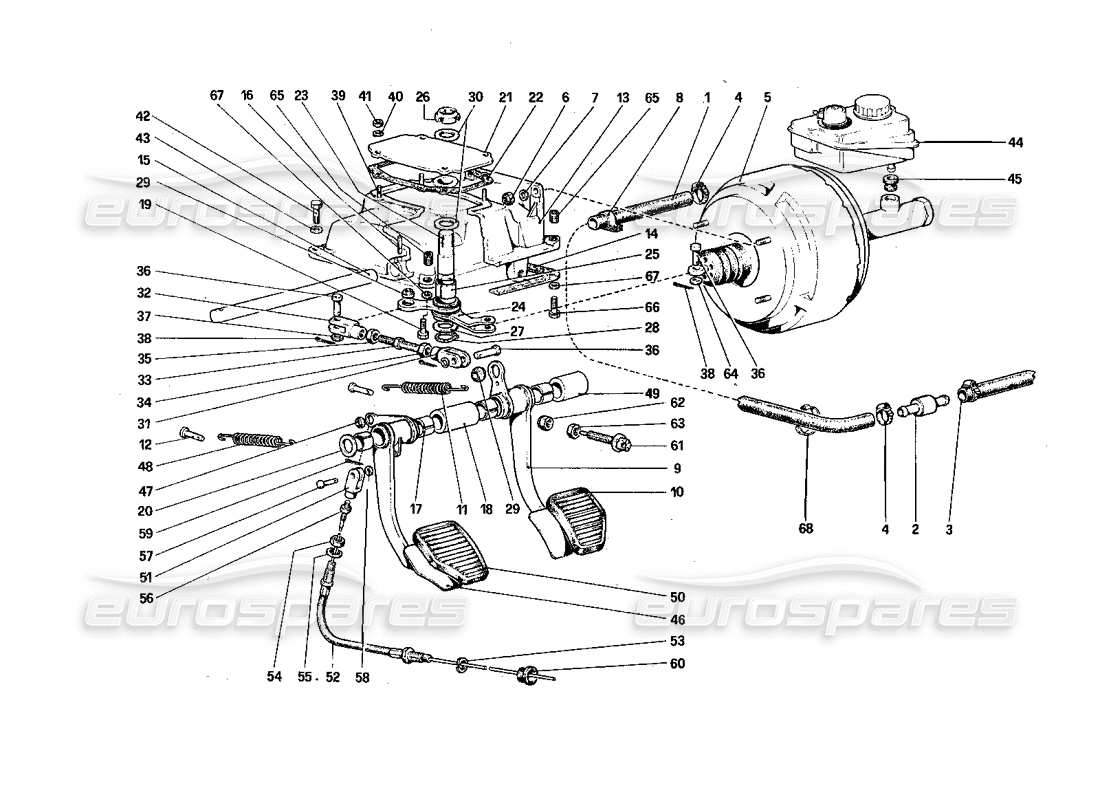

026 - Pedalbrett – Brems- und Kupplungssteuerung
Ferrari 308 Quattrovalvole (1985) Pedal Board - Brake and Clutch Controls Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: 308BMRK

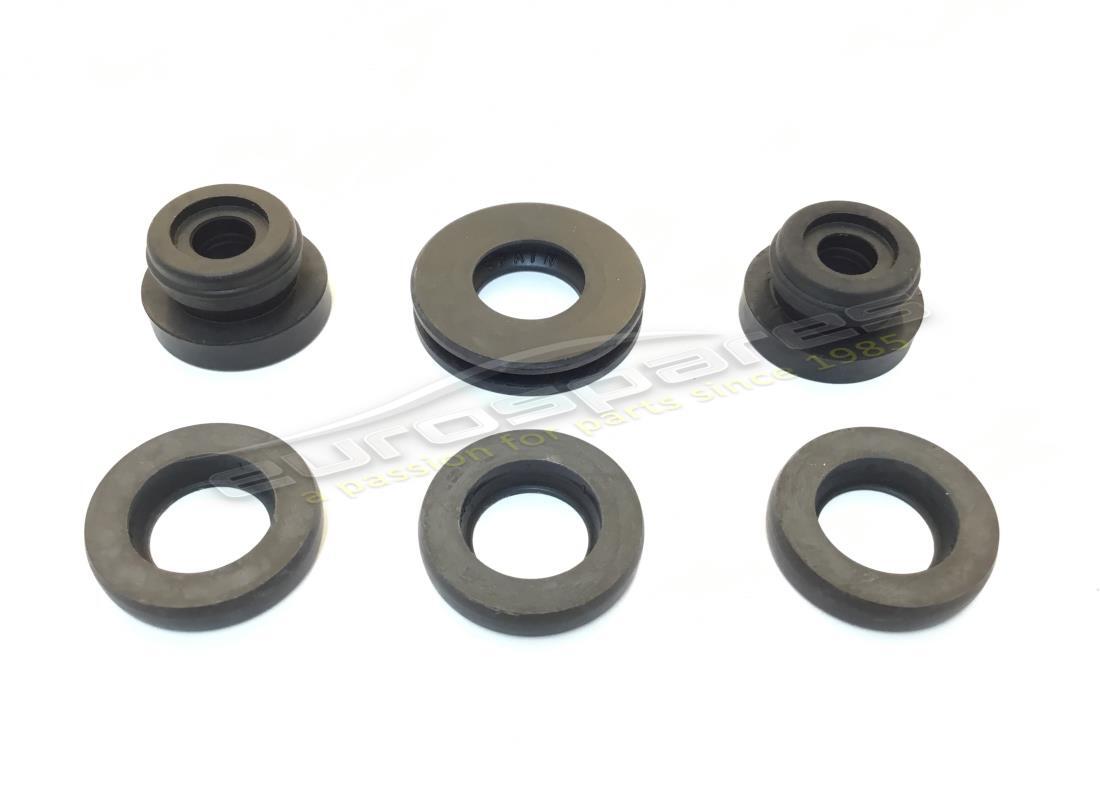

Hauptbremszylinder-Dichtungssatz
Umbausatz (hervorragende Qualität)
# 001
MPN: 120233
ROHR, VAKUUMSERVO ZUM RÜCKSCHLAGVENTIL
aus £96,27
aus £96,27
# 002
MPN: 128435
RÜCKSCHLAGVENTIL
aus £148,52
aus £148,52
Dieses Teil ersetzt die Teilenummer 101538 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 107982
SERVOSCHLAUCH
aus £7,97
aus £7,97
Dieses Teil ersetzt die Teilenummer 107041 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 13000390
GURT
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 111338/A

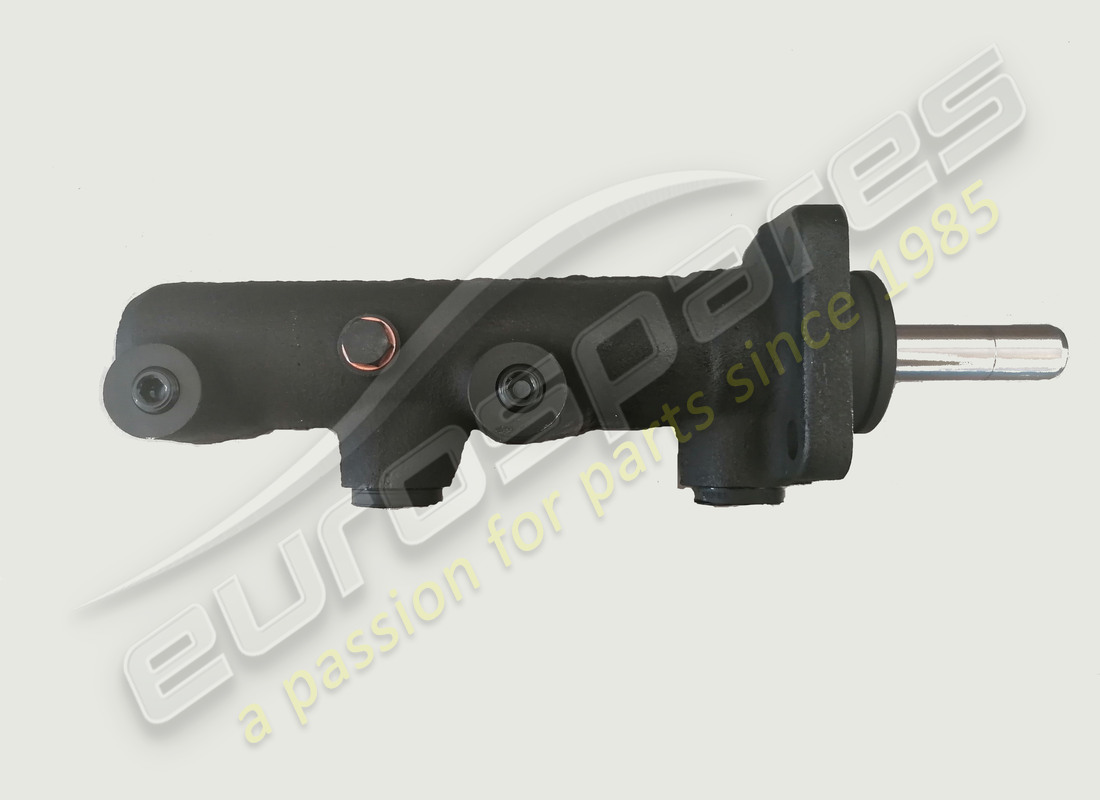

LHD-BREMSPUMPE
(nur Linkslenker)
aus £395,00
aus £395,00
Dieses Teil ersetzt die Teilenummer 681075/A - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 111338/b
LHD- und RHD-Bremspumpe
aus £296,13
aus £296,13
# 005
MPN: 111338/C
RHD-BREMSPUMPE
aus £295,00
aus £295,00
# 005
MPN: 151471
Linkslenker-Bremskraftverstärker und Pumpe
aus £1.200,00
aus £1.200,00
Dieses Teil ersetzt die Teilenummer 133568 - und 7 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 681075
RHD-Bremsservo und -Pumpe
aus £1.000,00
aus £1.000,00
# 006
MPN: 16104411
NUSS
aus £0,53
aus £0,53
# 007
MPN: 12601371
Scheibe
Ersetzung
Ersetzung
# 008
MPN: 10418900
GURT
aus £1,31
aus £1,31
# 009
MPN: 108533
BREMSPEDAL
aus £245,84
aus £245,84
Dieses Teil ersetzt die Teilenummer 108524 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 106950

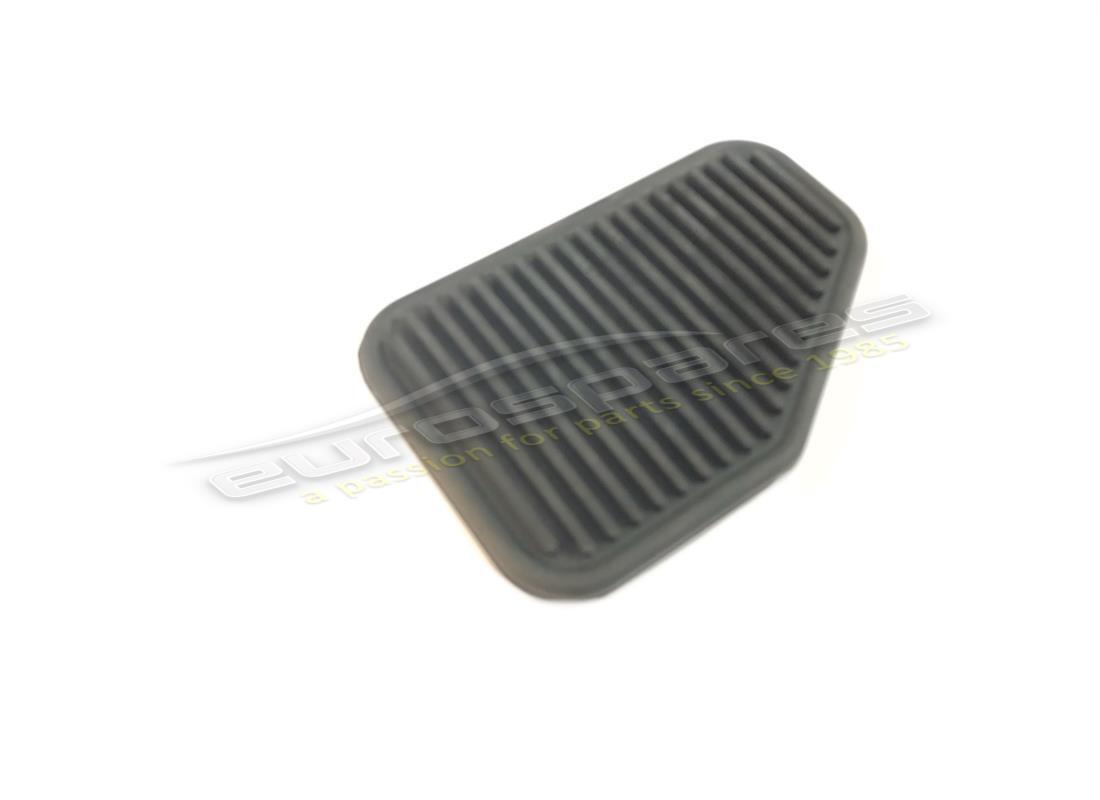

ABDECKUNG FÜR BREMSPEDAL
aus £12,74
aus £12,74
# 011
MPN: 104895
RÜCKHOLFEDER FÜR BREMSPEDAL
aus £3,11
aus £3,11
# 012
MPN: 104896
STIFT
aus £15,22
aus £15,22
# 013
MPN: 106187
PEDALUNTERSTÜTZUNG
Mit Baugruppen-Nr. 108022
Ersetzung
Ersetzung
# 013
MPN: 108022

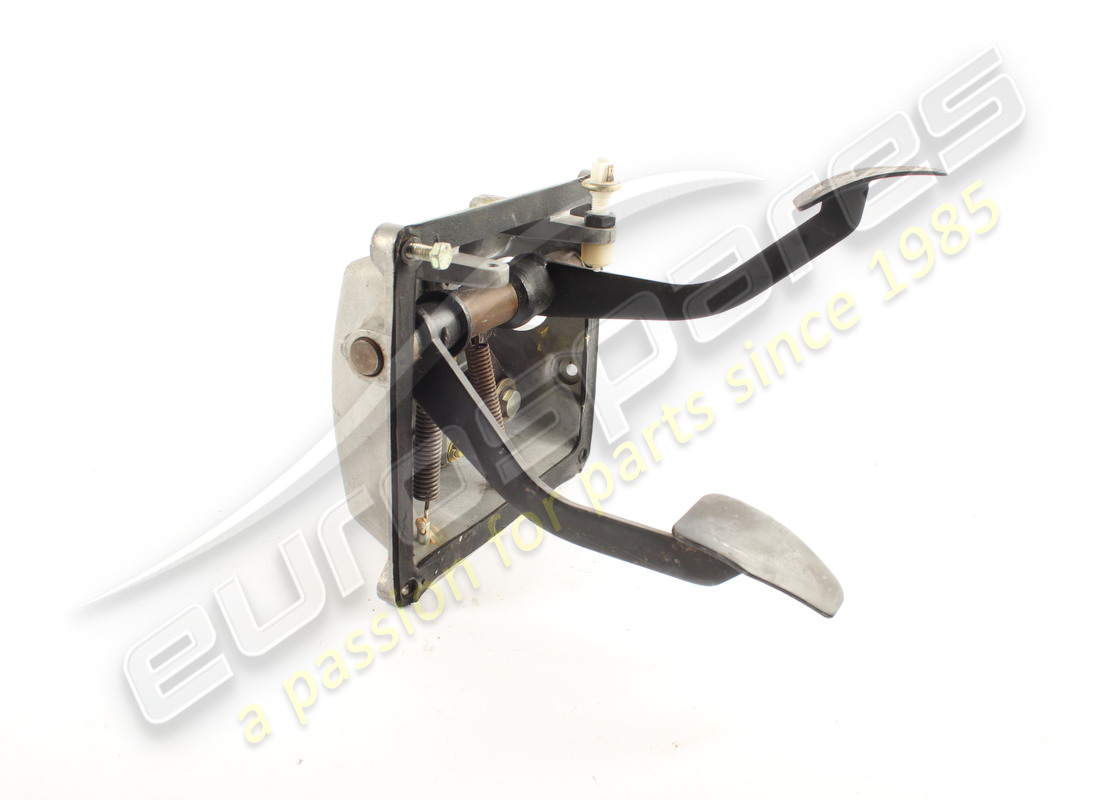

PEDALBOX-HALTERUNG, KOMPLETT
Linkslenker
aus £1.795,45
aus £1.795,45
Dieses Teil ersetzt die Teilenummer 106187 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 136878
PEDALBOX-HALTERUNG, KOMPLETT
Rechtslenker
aus £797,74
aus £797,74
# 014
MPN: 104899
Dichtung
Ersetzung
Ersetzung
# 015
MPN: 104900
STIFT
aus £58,10
aus £58,10
# 016
MPN: 104901
STIFT
aus £0,97
aus £0,97
# 017
MPN: 103163
BUCHSE
aus £4,55
aus £4,55
# 018
MPN: 104902
ABSTANDSHALTER
aus £17,03
aus £17,03
# 019
MPN: 16043621
SCHRAUBE, BEFESTIGUNGSPEDALE
aus £1,14
aus £1,14
# 020
MPN: 106083
Scheibe
aus £0,71
aus £0,71
# 021
MPN: 104904
ABDECKUNG
aus £7,08
aus £7,08
# 022
MPN: 104905
Dichtung
aus £8,59
aus £8,59
# 023
MPN: 106081
STIFT
aus £24,37
aus £24,37
Dieses Teil ersetzt die Teilenummer 104906 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: 108313
VAKUUMSERVOHEBEL
aus £34,69
aus £34,69
Dieses Teil ersetzt die Teilenummer 107205 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 100787
BUCHSE
aus £5,76
aus £5,76
Dieses Teil ersetzt die Teilenummer 101315 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 026
MPN: 106082
RINGMUTTER
Ersetzung
Ersetzung
# 027
MPN: 108382
ABSTANDSHALTER
aus £8,49
aus £8,49
# 028
MPN: 11066875
SEEGER-RING
Ersetzung
Ersetzung
# 029
MPN: 100424
KUGELGELENK
aus £62,27
aus £62,27
# 030
MPN: 106084
Scheibe
aus £5,61
aus £5,61
# 031
MPN: 104910
GABEL (LINKSGEWINDE)
aus £4,22
aus £4,22
# 032
MPN: 104911
GABEL
aus £10,33
aus £10,33
# 033
MPN: 104912
EINSTELLSCHRAUBE
aus £9,79
aus £9,79
# 034
MPN: 103157
MUTTER (LINKSGEWINDE)
Bei Erschöpfung Nr. verwenden. 11690911
aus £1,05
aus £1,05
# 035
MPN: 103160
MUTTER RECHTES GEWINDE
Bei Erschöpfung Nr. verwenden. 10788711
aus £1,16
aus £1,16
# 036
MPN: 10033411
STIFT
aus £42,00
aus £42,00
Dieses Teil ersetzt die Teilenummer 10033441 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 037
MPN: 103167
Scheibe
aus £2,04
aus £2,04
# 038
MPN: 10796301
SPLIT PIN
aus £0,71
aus £0,71
# 039
MPN: 11500021
ZUCHT
aus £9,50
aus £9,50
# 040
MPN: 12601279
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12601271 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 041
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210, die wir auf Lager haben
# 042
MPN: 16139021
BOLZEN
aus £2,47
aus £2,47
# 043
MPN: 12601471
Scheibe
Ersetzung
Ersetzung
# 044
MPN: 108802/A
BREMSBEHÄLTER
aus £100,00
aus £100,00
Dieses Teil ersetzt die Teilenummer 119566, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 045
MPN: 175189
SIEGELRING
aus £14,14
aus £14,14
Dieses Teil ersetzt die Teilenummer 106625
# 046
MPN: 116324
KUPPLUNGSPEDAL
Für GD verwenden Sie Nr. 116513
aus £224,76
aus £224,76
# 047
MPN: 100423
KUGELGELENK
aus £21,11
aus £21,11
# 048
MPN: 117374
RÜCKHOLFEDER FÜR KUPPLUNGSPEDAL
aus £4,78
aus £4,78
# 049
MPN: 104903
ABSTANDSHALTER
aus £19,29
aus £19,29
# 050
MPN: 106949
ABDECKUNG FÜR PEDAL
aus £19,81
aus £19,81
# 051
MPN: 10-32-38
GABEL
aus £20,64
aus £20,64
Dieses Teil ersetzt die Teilenummer 500599 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 052
MPN: 106745
KUPPLUNGSSTEUERKABEL
Linkslenker (Rechtslenker = 108342)
aus £47,75
aus £47,75
# 053
MPN: 12601671
Scheibe
aus £0,47
aus £0,47
# 054
MPN: 16103611
NUSS
aus £0,47
aus £0,47
# 055
MPN: 12601571
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12601574
# 056
MPN: 100861
Sicherungsmutter
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 100862, die wir auf Lager haben
# 057
MPN: 103218
STIFT
aus £17,79
aus £17,79
Dieses Teil ersetzt die Teilenummer 100857 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 058
MPN: 12639701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12639704
# 059
MPN: 10734221
SPLIT PIN
# 060
MPN: 105369
Fairer Vorsprung
aus £19,10
aus £19,10
# 061
MPN: 101663
BREMSLICHTSCHALTER (2 ANSCHLÜSSE)
aus £23,05
aus £23,05
Dieses Teil ersetzt die Teilenummer 4177124 - und 13 mehr. Klicken Sie hier, um Details anzuzeigen
# 062
MPN: 101662
NUSS
aus £2,53
aus £2,53
Dieses Teil ersetzt die Teilenummer 660523
# 063
MPN: 10791211
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10791215 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
-part-diagram-027.webp "FERRARI 308 QUATTROVALVOLE (1985) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-028.webp "FERRARI 308 QUATTROVALVOLE (1985) BREMSSÄTTEL FÜR VORDER- UND HINTERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-029.webp "FERRARI 308 QUATTROVALVOLE (1985) HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-030.webp "FERRARI 308 QUATTROVALVOLE (1985) LENKGETRIEBE UND GESTÄNGE TEILEDIAGRAMM")
-part-diagram-031.webp "FERRARI 308 QUATTROVALVOLE (1985) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-032.webp "FERRARI 308 QUATTROVALVOLE (1985) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-033.webp "FERRARI 308 QUATTROVALVOLE (1985) VORDERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-034.webp "FERRARI 308 QUATTROVALVOLE (1985) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-035.webp "FERRARI 308 QUATTROVALVOLE (1985) HINTERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-036.webp "FERRARI 308 QUATTROVALVOLE (1985) RÄDER TEILEDIAGRAMM")
-part-diagram-037.webp "FERRARI 308 QUATTROVALVOLE (1985) MOTORZÜNDUNG TEILEDIAGRAMM")
-part-diagram-038.webp "FERRARI 308 QUATTROVALVOLE (1985) ELEKTRISCHES STROMERZEUGUNGSSYSTEM (MOTOR MIT EINZELRIEMEN) TEILEDIAGRAMM")
-part-diagram-039.webp "FERRARI 308 QUATTROVALVOLE (1985) ELEKTRISCHES STROMERZEUGUNGSSYSTEM (MOTOR MIT 2 EINZELRIEMEN) TEILEDIAGRAMM")
-part-diagram-040.webp "FERRARI 308 QUATTROVALVOLE (1985) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-041.webp "FERRARI 308 QUATTROVALVOLE (1985) KLIMAKOMPRESSOR UND STEUERUNG TEILEDIAGRAMM")
-part-diagram-042.webp "FERRARI 308 QUATTROVALVOLE (1985) WERKZEUGSATZ TEILEDIAGRAMM")
-part-diagram-043.webp "FERRARI 308 QUATTROVALVOLE (1985) DROSSELKLAPPENSTEUERUNG (VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-044.webp "FERRARI 308 QUATTROVALVOLE (1985) PEDALBRETT – KUPPLUNGSSTEUERUNG (VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-045.webp "FERRARI 308 QUATTROVALVOLE (1985) BREMSHYDRAULIKSYSTEM (VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-101.webp "FERRARI 308 QUATTROVALVOLE (1985) KAROSSERIE – ÄUßERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-102.webp "FERRARI 308 QUATTROVALVOLE (1985) KÖRPERSCHALE – INNERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-103.webp "FERRARI 308 QUATTROVALVOLE (1985) KÖRPERSCHALE – INNERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-104.webp "FERRARI 308 QUATTROVALVOLE (1985) ISOLIERUNG DES FAHRGAST- UND GEPÄCKRAUMS TEILEDIAGRAMM")
-part-diagram-105.webp "FERRARI 308 QUATTROVALVOLE (1985) DECKEL DES VORDERFACHS TEILEDIAGRAMM")
-part-diagram-106.webp "FERRARI 308 QUATTROVALVOLE (1985) ABDECKUNG DER HINTEREN MOTORHAUBE UND DES GEPÄCKRAUMS TEILEDIAGRAMM")
-part-diagram-107.webp "FERRARI 308 QUATTROVALVOLE (1985) TÜREN TEILEDIAGRAMM")
-part-diagram-108.webp "FERRARI 308 QUATTROVALVOLE (1985) STOßSTANGEN, ZIERLEISTEN UND AUßENLEUCHTEN TEILEDIAGRAMM")
-part-diagram-109.webp "FERRARI 308 QUATTROVALVOLE (1985) GLÄSER TEILEDIAGRAMM")
-part-diagram-110.webp "FERRARI 308 QUATTROVALVOLE (1985) INNENAUSSTATTUNG, ZUBEHÖR UND SITZE TEILEDIAGRAMM")
-part-diagram-111.webp "FERRARI 308 QUATTROVALVOLE (1985) TUNNEL UND DACH TEILEDIAGRAMM")
-part-diagram-112.webp "FERRARI 308 QUATTROVALVOLE (1985) INSTRUMENTENTAFEL TEILEDIAGRAMM")
-part-diagram-113.webp "FERRARI 308 QUATTROVALVOLE (1985) INSTRUMENTE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-114.webp "FERRARI 308 QUATTROVALVOLE (1985) ELEKTRISCHES SYSTEM – KABEL, SICHERUNGEN UND RELAIS TEILEDIAGRAMM")
-part-diagram-115.webp "FERRARI 308 QUATTROVALVOLE (1985) LICHTHEBEVORRICHTUNG UND SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-116.webp "FERRARI 308 QUATTROVALVOLE (1985) SCHEIBENWISCHER, SCHEIBE UND HUPE TEILEDIAGRAMM")
-part-diagram-117.webp "FERRARI 308 QUATTROVALVOLE (1985) HEIZSYSTEM TEILEDIAGRAMM")
-part-diagram-001.webp "FERRARI 308 QUATTROVALVOLE (1985) MOTOR – GETRIEBE UND STÜTZEN TEILEDIAGRAMM")
-part-diagram-002.webp "FERRARI 308 QUATTROVALVOLE (1985) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-003.webp "FERRARI 308 QUATTROVALVOLE (1985) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-004.webp "FERRARI 308 QUATTROVALVOLE (1985) DISTANZSTÜCK FÜR SCHWUNGRAD UND KUPPLUNGSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-005.webp "FERRARI 308 QUATTROVALVOLE (1985) ZYLINDERKOPF (RECHTS) TEILEDIAGRAMM")
-part-diagram-006.webp "FERRARI 308 QUATTROVALVOLE (1985) ZYLINDERKOPF (LINKS) TEILEDIAGRAMM")
-part-diagram-007.webp "FERRARI 308 QUATTROVALVOLE (1985) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-008.webp "FERRARI 308 QUATTROVALVOLE (1985) ZEITMESSSYSTEM – STEUERUNG TEILEDIAGRAMM")
-part-diagram-009.webp "FERRARI 308 QUATTROVALVOLE (1985) KRAFTSTOFFPUMPE UND ROHRE TEILEDIAGRAMM")
-part-diagram-010.webp "FERRARI 308 QUATTROVALVOLE (1985) KRAFTSTOFFEINSPRITZSYSTEM – KRAFTSTOFFVERTEILER, LEITUNGEN TEILEDIAGRAMM")
-part-diagram-011.webp "FERRARI 308 QUATTROVALVOLE (1985) LUFTEINLASS UND VERTEILER TEILEDIAGRAMM")
-part-diagram-012.webp "FERRARI 308 QUATTROVALVOLE (1985) DROSSELKLAPPENGEHÄUSE UND -GESTÄNGE TEILEDIAGRAMM")
-part-diagram-013.webp "FERRARI 308 QUATTROVALVOLE (1985) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-014.webp "FERRARI 308 QUATTROVALVOLE (1985) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-015.webp "FERRARI 308 QUATTROVALVOLE (1985) SCHMIERSYSTEM TEILEDIAGRAMM")
-part-diagram-016.webp "FERRARI 308 QUATTROVALVOLE (1985) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-017.webp "FERRARI 308 QUATTROVALVOLE (1985) WASSERPUMPE UND ROHRLEITUNGEN TEILEDIAGRAMM")
-part-diagram-018.webp "FERRARI 308 QUATTROVALVOLE (1985) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-019.webp "FERRARI 308 QUATTROVALVOLE (1985) GETRIEBEÜBERTRAGUNG TEILEDIAGRAMM")
-part-diagram-020.webp "FERRARI 308 QUATTROVALVOLE (1985) GETRIEBE – DIFFERENTIALGEHÄUSE UND ÖLWANNE TEILEDIAGRAMM")
-part-diagram-021.webp "FERRARI 308 QUATTROVALVOLE (1985) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-022.webp "FERRARI 308 QUATTROVALVOLE (1985) WELLENRÄDER VERLEGEN TEILEDIAGRAMM")
-part-diagram-023.webp "FERRARI 308 QUATTROVALVOLE (1985) INNERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-024.webp "FERRARI 308 QUATTROVALVOLE (1985) ÄUßERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-025.webp "FERRARI 308 QUATTROVALVOLE (1985) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
