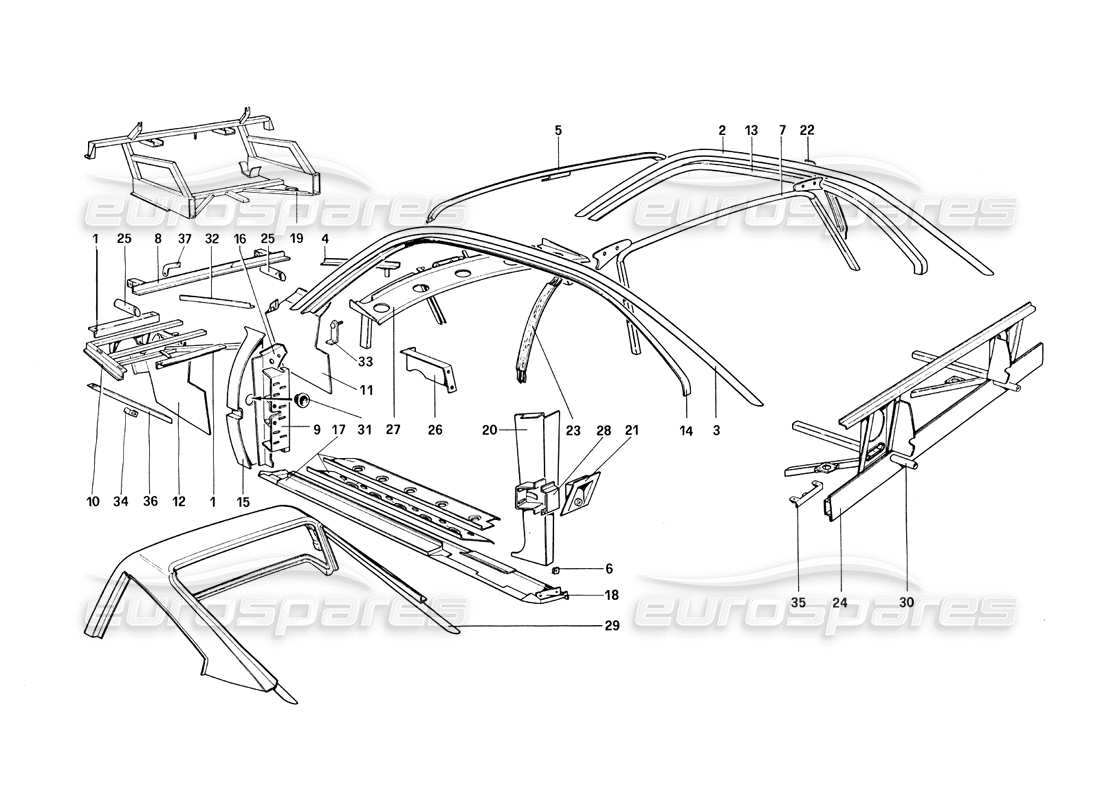

103 - Körperschale – innere Elemente
Ferrari 308 Quattrovalvole (1985) Body Shell - Inner Elements Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: 61010500
Dachrahmenmontage GTB
aus £960,64
aus £960,64
# 001
MPN: 60652200
HALTERUNG FÜR SCHEINWERFER
aus £31,29
aus £31,29
# 002
MPN: 61010000
RH RAIL GTB
aus £99,13
aus £99,13
Dieses Teil ersetzt die Teilenummer 60260205
# 003
MPN: 61010100
LH RAIL GTB
aus £115,89
aus £115,89
Dieses Teil ersetzt die Teilenummer 60260304
# 004
MPN: 60350006
RECHTE VERSTEIFUNG DER VORDEREN MOTORHAUBE LINKS
aus £24,58
aus £24,58
# 004
MPN: 60350204
RECHTE VERSTEIFUNG DER VORDEREN MOTORHAUBE RHD
aus £15,32
aus £15,32
# 005
MPN: 60371309
VORDERSEITE FÜR DACH GTB
aus £176,94
aus £176,94
Dieses Teil ersetzt die Teilenummer 60299203
# 006
MPN: 60361801
CLIP
# 007
MPN: 60296001
RÜCKSEITE FÜR DACH
aus £98,53
aus £98,53
# 008
MPN: 60301504
VORDERE VERSTEIFUNG DER VORDEREN MOTORHAUBE
aus £136,11
aus £136,11
Dieses Teil ersetzt die Teilenummer 60253804
# 009
MPN: 60285202
PFOSTENBEFESTIGUNGSSCHARNIER
aus £89,75
aus £89,75
# 010
MPN: 60651800
RECHTER VORDERRAHMEN
aus £147,24
aus £147,24
# 010
MPN: 60651900
LINKER VORDERRAHMEN
aus £171,70
aus £171,70
# 011
MPN: 61181900
RECHTER SCHILDBLECH KÜHLER LHD
aus £48,25
aus £48,25
# 011
MPN: 61182100
RECHTER SCHILDBLECH KÜHLER RHD
aus £52,38
aus £52,38
# 012
MPN: 60304201
LH-ABDECKUNGSBLECH KÜHLER LHD
aus £39,35
aus £39,35
# 012
MPN: 60348802
RECHTER SCHILDBLECH KÜHLER RHD
aus £31,30
aus £31,30
# 013
MPN: 60260106
BLATT RECHTE SCHIENE GTB
aus £55,13
aus £55,13
# 014
MPN: 60260007
BLATT LINKE SCHIENE GTB
aus £55,22
aus £55,22
# 015
MPN: 60252400
SCHARNIERPFOSTEN RECHTE TÜR
aus £36,91
aus £36,91
# 015
MPN: 60252509
SCHARNIERPFOSTEN LINKE TÜR
aus £59,03
aus £59,03
# 016
MPN: 60397106
BLATT FÜR rechte Säule GTS
aus £30,30
aus £30,30
Dieses Teil ersetzt die Teilenummer 61009800, die wir auf Lager haben
# 016
MPN: 60397205
BLATT FÜR LINKE SÄULE GTS
aus £30,30
aus £30,30
Dieses Teil ersetzt die Teilenummer 61009900
# 016
MPN: 61009800
BLATT FÜR RECHTE SÄULE GTB
aus £180,60
aus £180,60
# 016
MPN: 61009900
BLATT FÜR LINKE SÄULE GTB
Ersetzung
Ersetzung
# 017
MPN: 60303203
ABDECKUNG TÜRSCHWELLER RECHTS GTB
Dieses Teil ersetzt die Teilenummer 61009600
# 017
MPN: 60303302
ABDECKUNG TÜRSCHWELLER LINKS GTB
aus £227,73
aus £227,73
Dieses Teil ersetzt die Teilenummer 61009700
# 017
MPN: 60419504
ABDECKUNG, RECHTER TÜRSCHWELLER GTS
aus £668,78
aus £668,78
# 017
MPN: 60419603
ABDECKUNG, TÜRSCHWELLER LINKS GTS
aus £516,14
aus £516,14
# 018
MPN: 60003803
AUSSENVERKLEIDUNG, TÜRSCHWELLER RECHTS
aus £602,28
aus £602,28
# 018
MPN: 60003902
AUSSENVERKLEIDUNG, TÜRSCHWELLER LINKS
aus £402,05
aus £402,05
# 019
MPN: 95406068
VORDERER RAHMEN
# 020
MPN: 60302304
LINKES PANEL GTB
aus £106,32
aus £106,32
Dieses Teil ersetzt die Teilenummer 60295300
# 020
MPN: 60302403
RECHTES PANEL GTB
aus £111,64
aus £111,64
Dieses Teil ersetzt die Teilenummer 60295201
# 020
MPN: 60421203
RECHTES PANEL GTS
aus £70,31
aus £70,31
Dieses Teil ersetzt die Teilenummer 60357704
# 020
MPN: 60421302
Linkes Panel GTS
aus £58,28
aus £58,28
Dieses Teil ersetzt die Teilenummer 60357803
# 021
MPN: 60347705
UNTERSTÜTZUNG
aus £26,85
aus £26,85
# 022
MPN: 60260403
RH POST COMPLETE GTB
aus £80,51
aus £80,51
# 023
MPN: 60260502
LH POST COMPLETE GTB
aus £230,26
aus £230,26
# 024
MPN: 61192500
HINTERER RAHMEN (MIT HALTERUNG 30) LHD
aus £732,12
aus £732,12
# 024
MPN: 61194500
HINTERER RAHMEN (MIT HALTERUNG 30) RHD
aus £632,22
aus £632,22
# 025
MPN: 50118908
HALTERUNG FÜR FRONTSTOßSTANGE
# 026
MPN: 60106903
UNTERSTÜTZUNG LHD
aus £17,47
aus £17,47
# 026
MPN: 60193109
UNTERSTÜTZUNG RHD
aus £25,25
aus £25,25
# 027
MPN: 60351003
VERSTEIFUNG, UNTER DER WINDSCHUTZSCHEIBE LHD
# 027
MPN: 60351103
VERSTEIFUNG, UNTER DER WINDSCHUTZSCHEIBE RHD
aus £232,15
aus £232,15
# 028
MPN: 60302601
HINTERE HALTERUNG FÜR DEN STÜTZSCHLOSSSCHLIEßER
aus £8,43
aus £8,43
# 029
MPN: 61128800
Dachmontage GTS
aus £2.578,45
aus £2.578,45
Dieses Teil ersetzt die Teilenummer 60172509 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 60064508
HALTERUNG FÜR HECKSTOßSTANGE
aus £43,39
aus £43,39
# 031
MPN: 60284304
Stecker
aus £8,97
aus £8,97
# 032
MPN: 60350402
VERSTEIFUNG DER VORDEREN MOTORHAUBE LINKS, RHD
aus £51,38
aus £51,38
# 032
MPN: 60397908
VERSTÄRKUNG DER VORDEREN MOTORHAUBE LINKS
aus £16,31
aus £16,31
# 033
MPN: 61181300
HÖRNER-UNTERSTÜTZUNG – CH AUSGESCHLOSSEN
aus £5,80
aus £5,80
# 033
MPN: 61189000
HÖRNER-UNTERSTÜTZUNG – NUR CH
aus £16,16
aus £16,16
# 034
MPN: 60289303
UNTERSTÜTZUNG VORDERRADHAUS
aus £5,80
aus £5,80
# 035
MPN: 61176200
HALTERUNGSBEFESTIGUNGSPLATTE FÜR MODUL
Ersetzung
Ersetzung
# 036
MPN: 60064201
VORDERER STÜTZRAHMEN
aus £19,26
aus £19,26
Dieses Teil ersetzt die Teilenummer 61009400 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 037
MPN: 61181400
HALTERUNGSGRILL-BEFESTIGUNG
aus £3,98
aus £3,98
