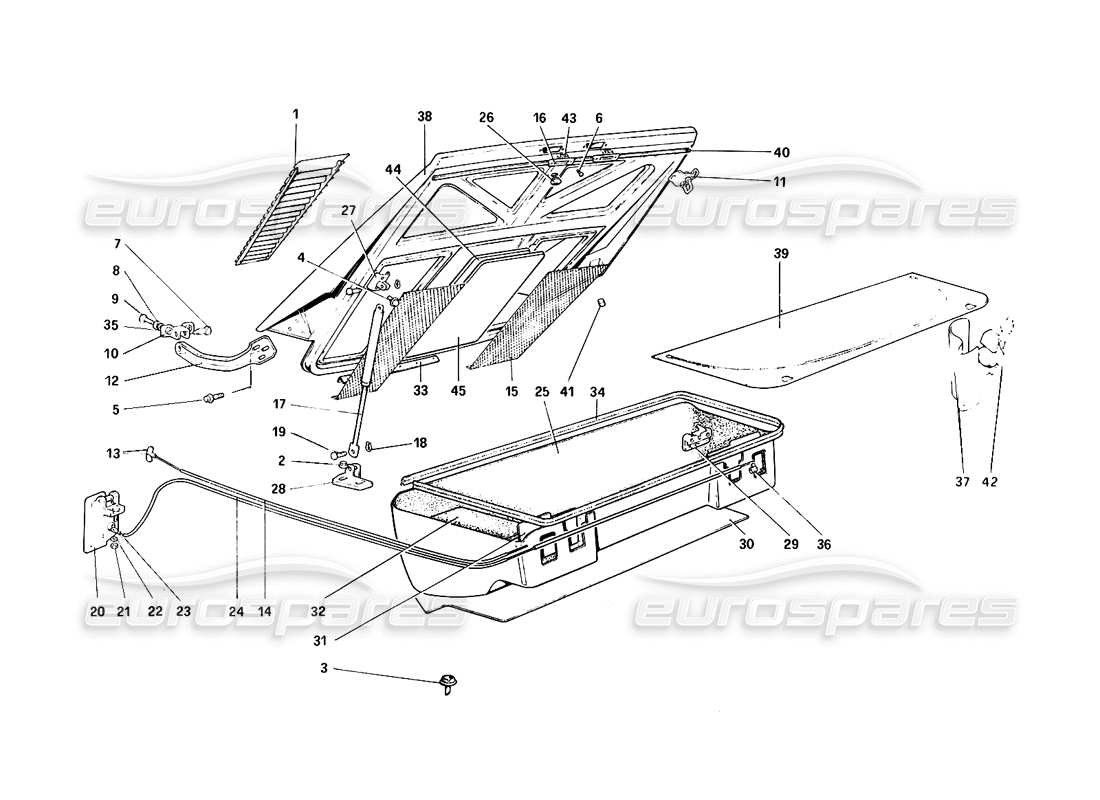

106 - Abdeckung der hinteren Motorhaube und des Gepäckraums
Ferrari 308 Quattrovalvole (1985) Rear Bonnet and Luggage Compartment Covering Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 60788700

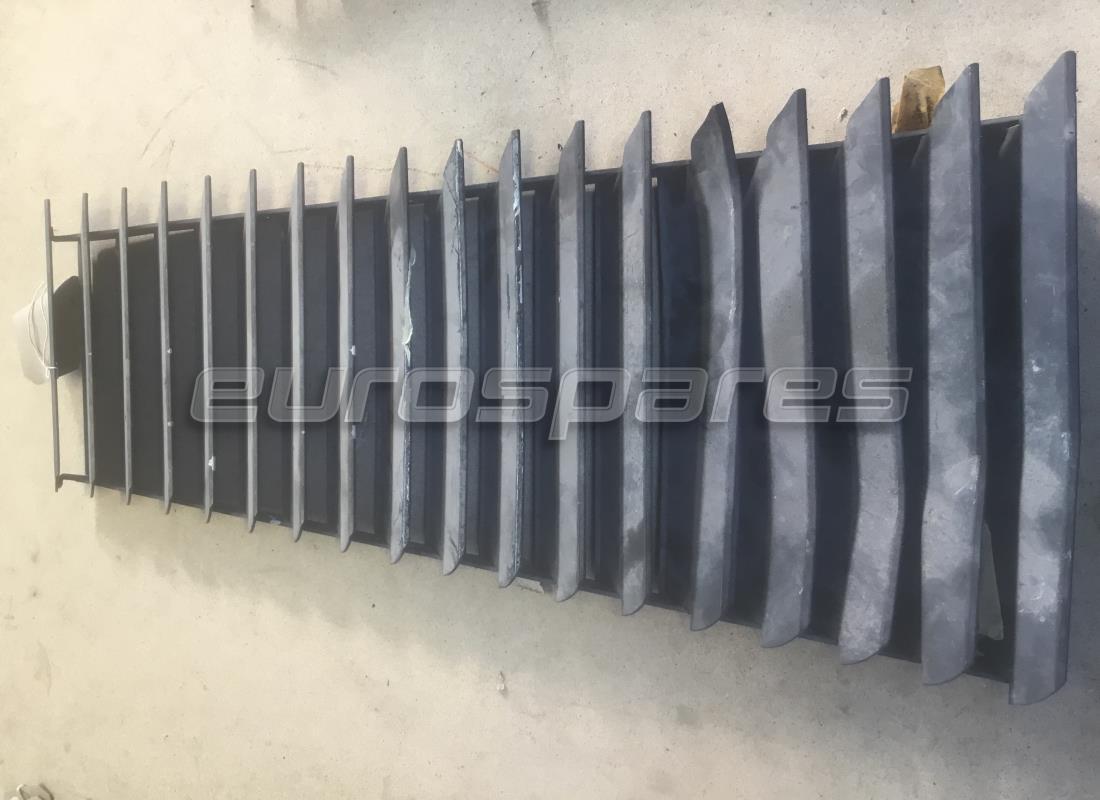

Linker Grill
D ausgeschlossen
aus £225,75
aus £225,75
Dieses Teil ersetzt die Teilenummer 60024007 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 001
MPN: 60789600
RH GRILL
D ausgeschlossen
# 001
MPN: 60861100
RH GRILL
Nur D
aus £834,20
aus £834,20
# 001
MPN: 60861200
Linker Grill
Doniy
aus £809,92
aus £809,92
# 002
MPN: 13832101
NUSS
aus £0,53
aus £0,53
# 003
MPN: 60731300
Stecker
aus £6,30
aus £6,30
# 004
MPN: 13835871
SCHRAUBEN
aus £1,37
aus £1,37
# 005
MPN: 13838911
SCHRAUBEN
aus £2,18
aus £2,18
Dieses Teil ersetzt die Teilenummer 13838971
# 006
MPN: 20297800
SCHRAUBEN
aus £0,70
aus £0,70
# 007
MPN: 60017506
STIFT
aus £6,93
aus £6,93
# 008
MPN: 12616701
Scheibe
# 009
MPN: 16043321
SCHRAUBEN
aus £0,47
aus £0,47
# 010
MPN: 60257706
RECHTS FESTES SCHARNIER
aus £40,95
aus £40,95
# 010
MPN: 60257805
FESTES SCHARNIER LINKS
aus £16,58
aus £16,58
# 011
MPN: 60891000
STIFT
# 012
MPN: 60256807
RH MOBILES SCHARNIER
aus £15,34
aus £15,34
# 012
MPN: 60256906
LINKES MOBILES SCHARNIER
aus £17,02
aus £17,02
# 013
MPN: 60510500
SICHERHEITSKABEL
aus £5,03
aus £5,03
# 014
MPN: 60024502
HÜLLE, SICHERHEITSKABEL
aus £51,38
aus £51,38
# 015
MPN: 60788800
RH NET UNTER DEM GRILL
aus £190,64
aus £190,64
# 015
MPN: 60788900
LINKES NETZ UNTER DEM GRILL
aus £200,18
aus £200,18
# 016
MPN: 60041906
KENNZEICHENLEUCHTEN
# 017
MPN: 60592800
Motorabdeckungsstrebe
aus £44,00
aus £44,00
# 018
MPN: 11087876
SEEGER-RING
aus £0,47
aus £0,47
# 019
MPN: 60599500
STIFT
aus £14,21
aus £14,21
# 020
MPN: 63011800
Motorhaubengriff
aus £171,28
aus £171,28
Dieses Teil ersetzt die Teilenummer 60086105 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 15896411
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896401
# 021
MPN: 60024601
HÜLLE MOTORHAUBENKABEL RHD
aus £90,90
aus £90,90
Dieses Teil ersetzt die Teilenummer 60024403
# 021
MPN: 60191509
HÜLLE MOTORHAUBENKABEL LHD
aus £41,25
aus £41,25
# 022
MPN: 10615371
Scheibe
Ersetzung
Ersetzung
# 023
MPN: 60277001
KABEL
aus £18,68
aus £18,68
Dieses Teil ersetzt die Teilenummer 60126505, die wir auf Lager haben - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 61188900
TEPPICH
aus £283,19
aus £283,19
# 026
MPN: 40134108
Stecker
aus £13,61
aus £13,61
# 027
MPN: 60597700
RECHTE HALTERUNG
aus £62,22
aus £62,22
# 027
MPN: 60597800
Linke Halterung
aus £62,22
aus £62,22
# 028
MPN: 60597900
RH BRACHEL
aus £26,84
aus £26,84
# 028
MPN: 60598000
Linke Halterung
aus £30,84
aus £30,84
# 029
MPN: 60277407
sperren
aus £428,24
aus £428,24
Dieses Teil ersetzt die Teilenummer 60023405 - und 17 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 60131307
Isolierung
# 031
MPN: 61137900
RH TEPPICH
aus £154,11
aus £154,11
Dieses Teil ersetzt die Teilenummer 60777900
# 031
MPN: 61138000
LINKER TEPPICH
aus £68,65
aus £68,65
Dieses Teil ersetzt die Teilenummer 60778000
# 032
MPN: 60778100
TEPPICH
aus £40,65
aus £40,65
Dieses Teil ersetzt die Teilenummer 60821100
# 033
MPN: 60218906
TROPFEN
aus £23,88
aus £23,88
# 034
MPN: MC3477/1
STIEFELGUMMI
(pro Meter) Nachnahme.420
aus £11,42
aus £11,42
Dieses Teil ersetzt die Teilenummer 20101101 - und 38 mehr. Klicken Sie hier, um Details anzuzeigen
# 035
MPN: 12601374
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10615474 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
# 036
MPN: 60276607
KLEMME
aus £12,74
aus £12,74
Dieses Teil ersetzt die Teilenummer 60276707 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 037
MPN: 61021000
SCHUTZ
aus £27,92
aus £27,92
# 038
MPN: 60788400

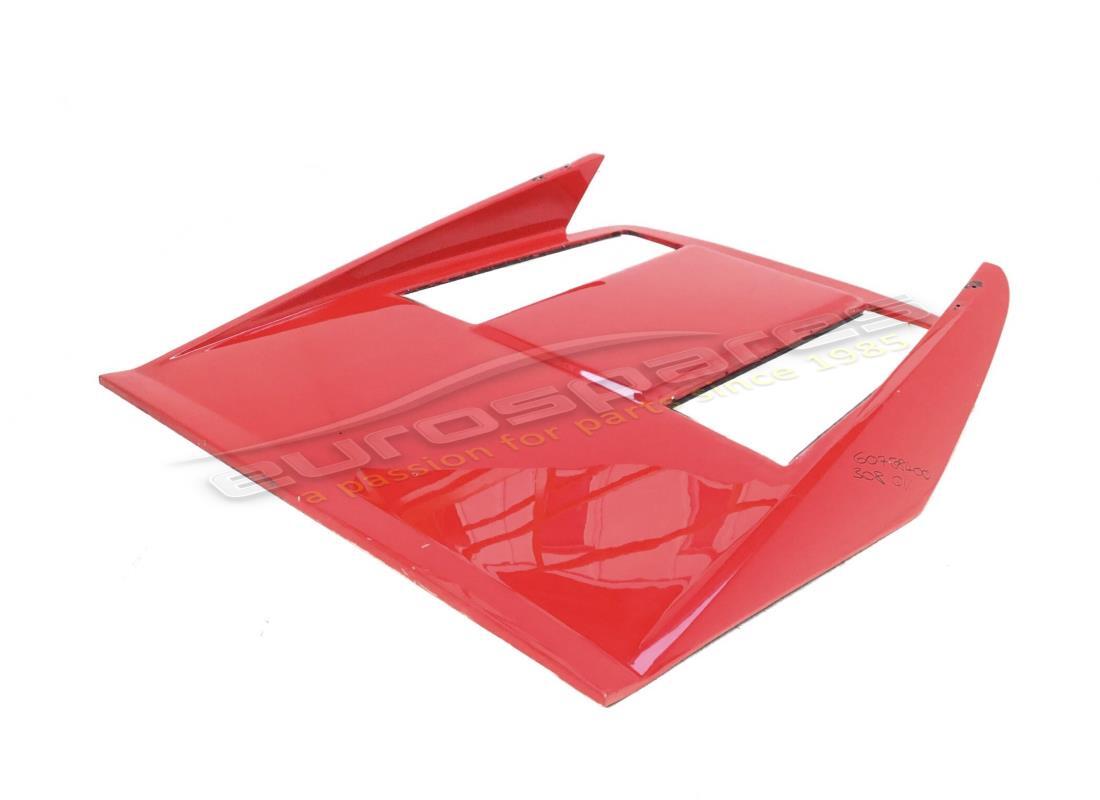

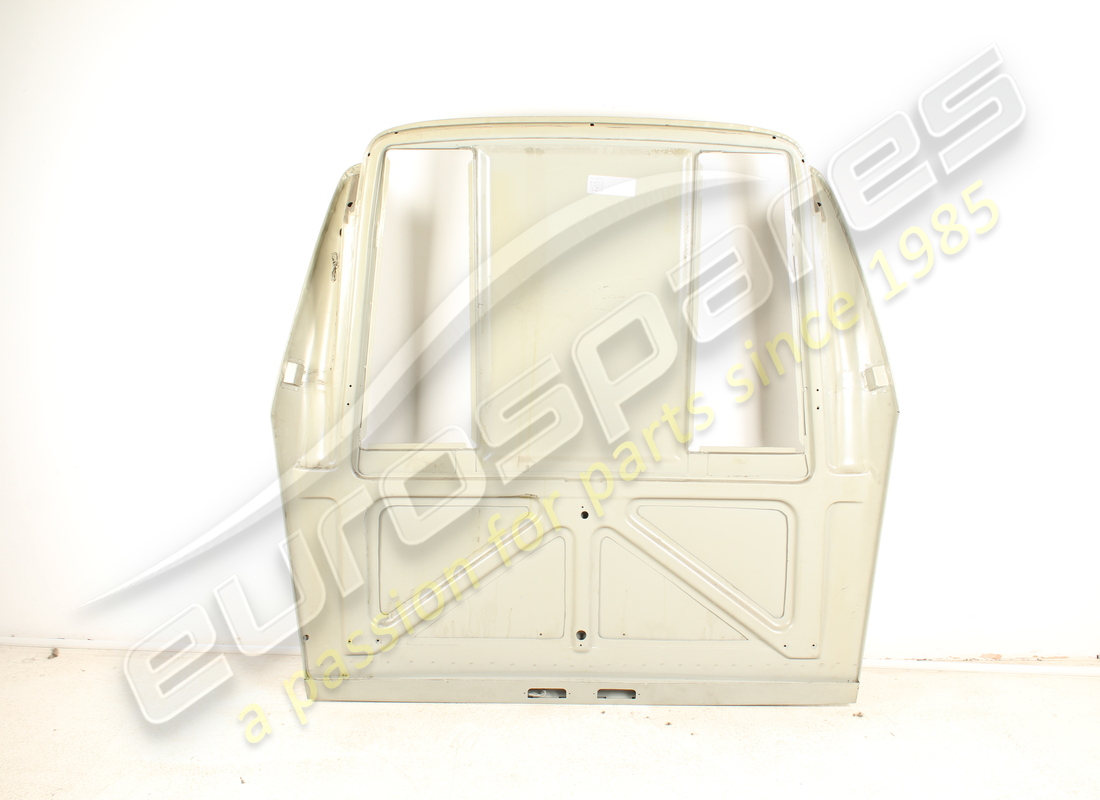

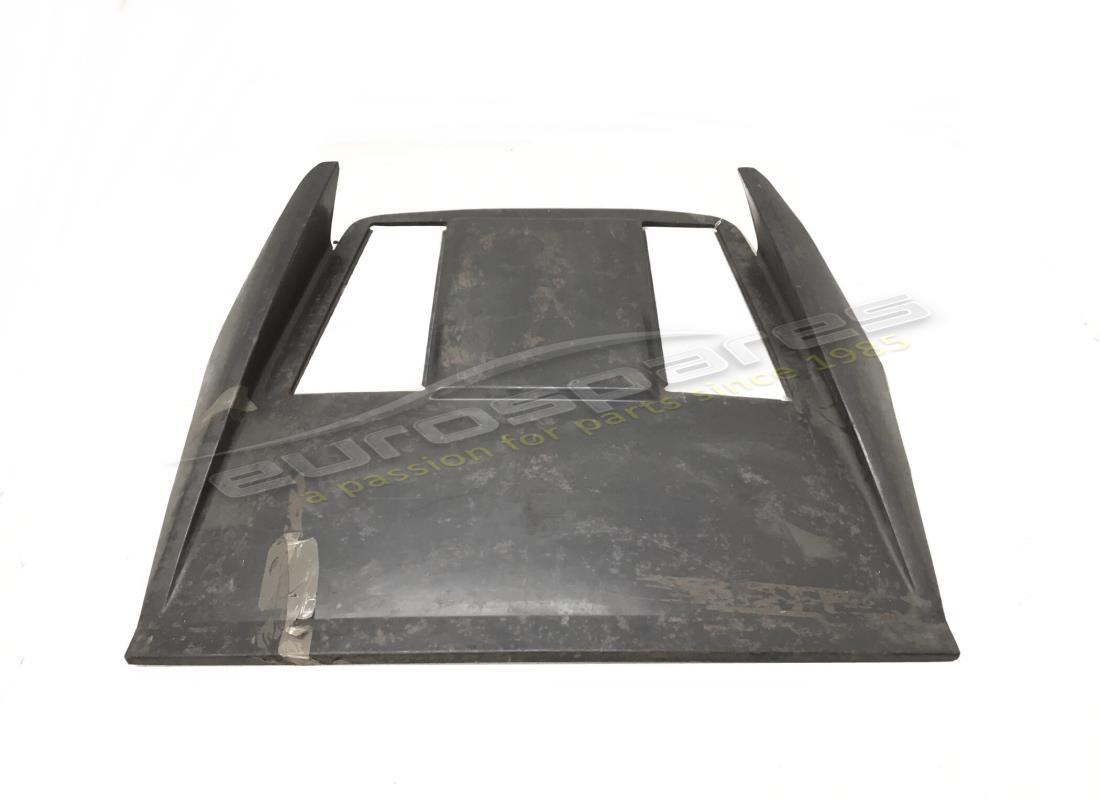

MOTORHAUBE
aus £2.321,66
aus £2.321,66
Dieses Teil ersetzt die Teilenummer 60272903 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 038
MPN: 60788400/A
MOTORHAUBE
(nur Haut)
aus £2.152,50
aus £2.152,50
# 039
MPN: 60114808
KOFFERRAUMVERKLEIDUNG
aus £416,37
aus £416,37
# 040
MPN: 60564600
Dichtung
aus £10,56
aus £10,56
# 041
MPN: 60568000
GUMMISTÜCK
Ersetzung
Ersetzung
# 042
MPN: 20270609
FUNKANTENNE (MUSTER)
# 042
MPN: 66235900
FUNKANTENNE (ORIGINAL)
aus £217,61
aus £217,61
Dieses Teil ersetzt die Teilenummer 61928800
# 043
MPN: 101524
LAMPE
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 20083002
# 044
MPN: 61287200
OBERE ISOLIERUNG
Nur CH
aus £102,86
aus £102,86
# 045
MPN: 61287300
UNTERE ISOLIERUNG
Nur CH
aus £106,16
aus £106,16
