003 - Kurbelwelle – Pleuel und Kolben

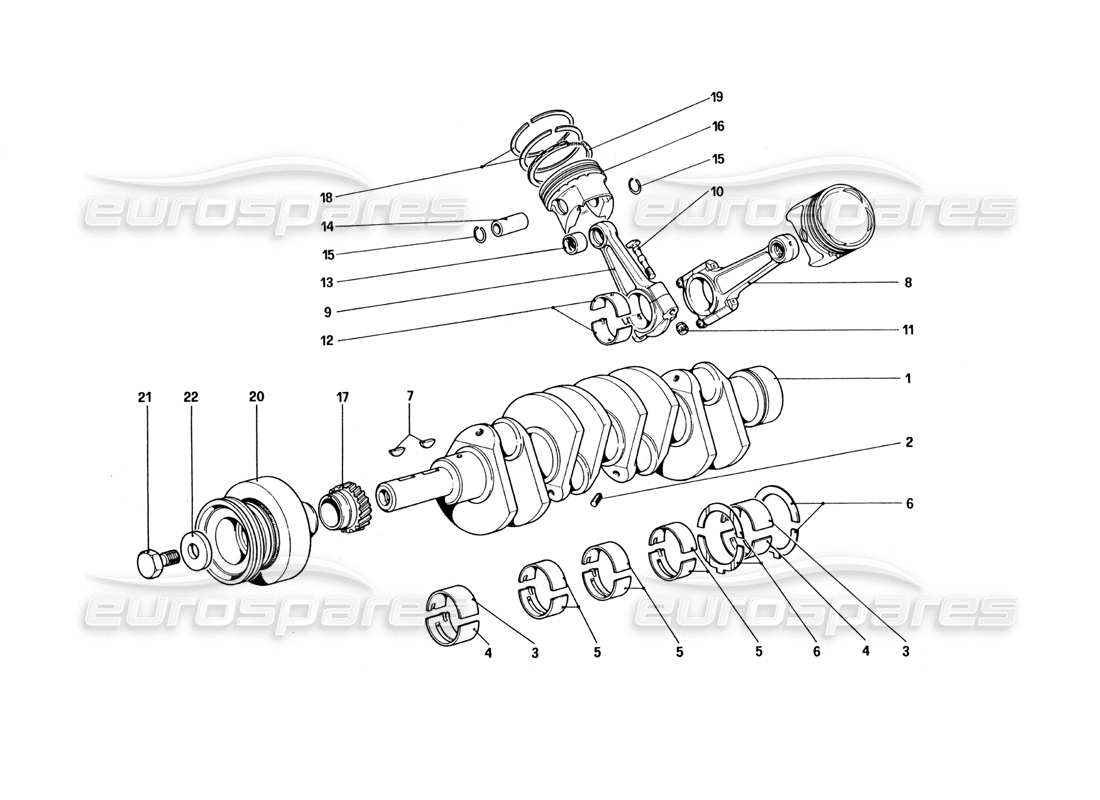

Ferrari 328 (1985) Crankshaft - Connecting Rods and Pistons Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 116961
Kurbelwelle
aus £5.668,76
aus £5.668,76
# 002
-
HALBLAGER, VORNE UND HINTEN
# 002
MPN: 14326150
GEWINDESTECKER
aus £0,48
aus £0,48
Dieses Teil ersetzt die Teilenummer 12326150
# 003
MPN: 100118
OBERE HAUPTLAGERSCHALE STANDARD
aus £42,25
aus £42,25
Dieses Teil ersetzt die Teilenummer 9100035
# 003
MPN: 100119
Obere Hauptlagerschale 1ST Untermaß 0.254MM
aus £75,69
aus £75,69
# 003
MPN: 100120
Obere Hauptlagerschale 2ND Untermaß 0.508MM
aus £27,39
aus £27,39
# 004
-
HALBLAGER, MITTEL- UND ZWISCHENLAGER
# 004
MPN: 100122
UNTERE HAUPTLAGERSCHALE STANDARD
aus £34,08
aus £34,08
Dieses Teil ersetzt die Teilenummer 9100602
# 004
MPN: 100123
UNTERE HAUPTLAGERSCHALE 1ST UNTERGRÖSSE 0.254MM
aus £72,02
aus £72,02
# 004
MPN: 100124
UNTERE HAUPTLAGERSCHALE 2ND UNTERGRÖSSE 0.508MM
aus £34,49
aus £34,49
# 005
-
SHIM
# 005
MPN: 104023
HAUPTLAGERSCHALE STANDARD
aus £29,30
aus £29,30
Dieses Teil ersetzt die Teilenummer 108876 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 104024
HAUPTLAGERSCHALE 1ST UNTERGRÖSSE 0.254MM
aus £33,48
aus £33,48
# 005
MPN: 104025
HAUPTLAGERSCHALE 2ND UNTERGRÖSSE 0.508MM
aus £32,83
aus £32,83
# 006
MPN: 100146
ANSCHLUSSSCHEIBEN-SATZ STD
paarweise verkauft -
aus £22,78
aus £22,78
Dieses Teil ersetzt die Teilenummer 10345 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 100147
ANSCHLUSSSCHEIBEN (2ND ÜBERGRÖSSE)
aus £14,60
aus £14,60
Dieses Teil ersetzt die Teilenummer 4153187/C
# 006
MPN: 113984
1ST ÜBERGRÖSSE 0,127 MM.
aus £49,51
aus £49,51
# 007
MPN: 10206020
ZUNGE
aus £1,52
aus £1,52
# 008
MPN: 109738/U
Pleuelstange
aus £230,00
aus £230,00
# 009
MPN: 109738/U
Pleuelstange
aus £230,00
aus £230,00
# 010
MPN: 100156
BOLZEN, DER DIE PLEUELSTANGE BEFESTIGT
aus £16,69
aus £16,69
Dieses Teil ersetzt die Teilenummer 140020 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 104011
MUTTER FÜR PLEUELSCHRAUBE
aus £9,62
aus £9,62
Dieses Teil ersetzt die Teilenummer 14511 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 100151
PLEUELLAGER +10
(1st Untermaß mm 0,254)
aus £45,84
aus £45,84
Dieses Teil ersetzt die Teilenummer 106184
# 012
MPN: 100152
PLEUELLAGER +20
(2nd Untermaß mm 0,508)
aus £61,09
aus £61,09
Dieses Teil ersetzt die Teilenummer 106185
# 012
MPN: 106183
Pleuellager
Standard
aus £19,40
aus £19,40
Dieses Teil ersetzt die Teilenummer 100150
# 013
MPN: 107100
KLEINE ENDBUCHSE
aus £25,36
aus £25,36
Dieses Teil ersetzt die Teilenummer 100155 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 119537
Kolbennadel
aus £34,44
aus £34,44
# 015
MPN: 100174
Kolbenbolzen-Sicherungsring
aus £3,47
aus £3,47
Dieses Teil ersetzt die Teilenummer 14594
# 016
MPN: 126580
KOLBEN MIT KOLBENRING
Nicht für die US-Version
aus £195,00
aus £195,00
# 016
MPN: 126754
KOLBEN MIT KOLBENRING
Für US-Version
aus £622,40
aus £622,40
# 017
MPN: 117655
ANTRIEBSRAD FÜR EIN STEUERSYSTEM
aus £495,00
aus £495,00
# 017
MPN: 126582
Satz Kolbenringe
aus £130,59
aus £130,59
Dieses Teil ersetzt die Teilenummer 126583
# 018
MPN: 126583
AC-TORSIONSDICHTUNGSRING
1st- 2nd Nut - Mit komplettem Set Nr. 126582
Ersetzung
Ersetzung
# 019
MPN: 119851
ROF SCHABERRING MIT FEDER
Nut 3td - Mit komplettem Set Nr. 126582
# 020
MPN: 126189
Torsionsdämpfer mit Riemenscheibe
aus £3.070,97
aus £3.070,97
# 021
MPN: 138793
SCHRAUBEN
aus £44,61
aus £44,61
Dieses Teil ersetzt die Teilenummer 100476 - und 8 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 102775
Scheibe
aus £1,21
aus £1,21
