012 - Kraftstoffpumpe und Rohre

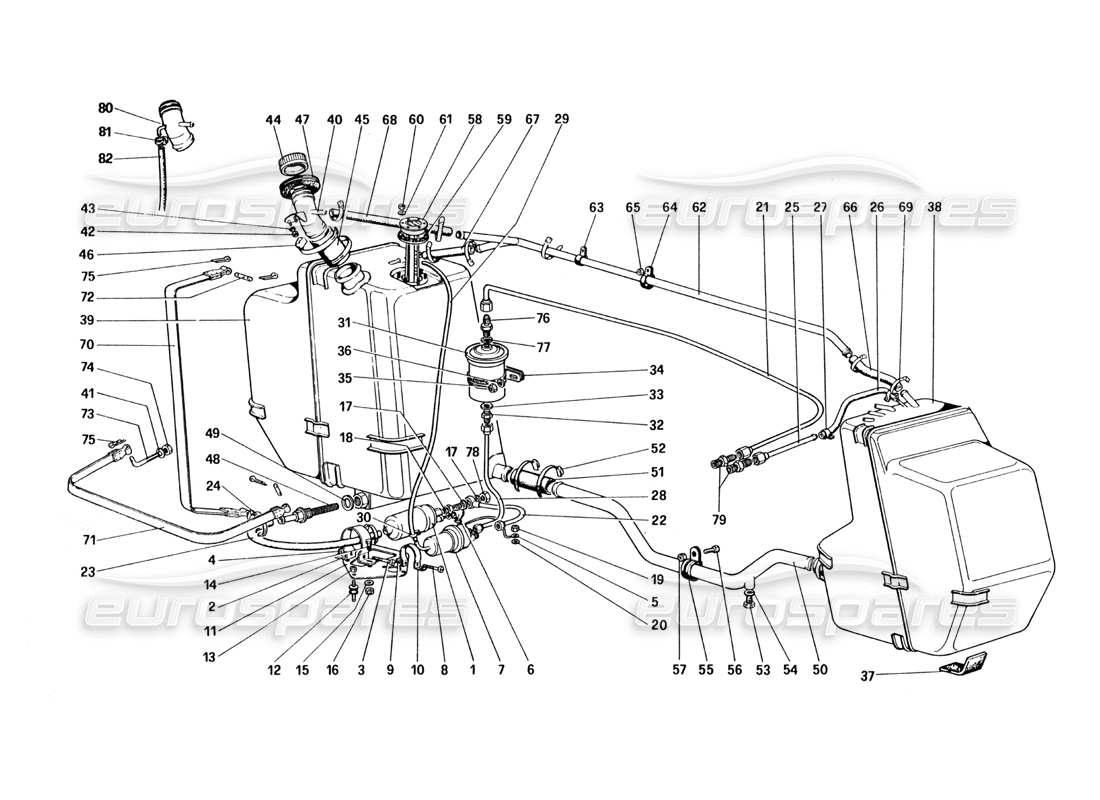

Ferrari 328 (1985) Fuel Pump and Pipes Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 121727
BENZINPUMPE
aus £166,16
aus £166,16
Dieses Teil ersetzt die Teilenummer 113976 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 113673
PUMPENRIEMEN
Ersetzung
Ersetzung
# 003
MPN: 10377311
SCHRAUBEN
aus £0,47
aus £0,47
# 004
MPN: 14089311
NUSS
aus £0,47
aus £0,47
# 005
MPN: 115153
ERDKABEL
aus £3,16
aus £3,16
# 006
MPN: 107003
GUMMISTIEFEL
aus £5,79
aus £5,79
# 007
MPN: 113978
AKKUMULATOR
aus £248,22
aus £248,22
# 008
MPN: 10376111
SCHRAUBEN
aus £0,47
aus £0,47
# 009
MPN: 14019311
NUSS
# 010
MPN: 113674
GURT
aus £17,54
aus £17,54
# 011
MPN: 115513
UNTERSTÜTZUNG FÜR PUMPE UND SPEICHER
aus £20,79
aus £20,79
# 012
MPN: 102947
UNTERLAGE
aus £6,60
aus £6,60
Dieses Teil ersetzt die Teilenummer 102007 - und 14 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 014
MPN: 10902121
SCHRAUBEN
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 20146601
# 015
MPN: 10519421
Scheibe
Ersetzung
Ersetzung
# 016
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 017
MPN: 11270160
Dichtung
aus £1,00
aus £1,00
# 018
MPN: 120098
RÜCKSCHLAGVENTIL
aus £90,59
aus £90,59
# 019
MPN: 14096211
NUSS
# 020
MPN: 10571570
Scheibe
aus £0,90
aus £0,90
# 021
MPN: 110571
ROHR, FILTER ZUM DOSIERGERÄT
Bis Wagen Nr. 59619
# 021
MPN: 128477
ROHR, FILTER ZUM DOSIERGERÄT
Ab Wagen-Nr. 59621
aus £178,50
aus £178,50
# 022
MPN: 119305
ROHR, PUMPE ZUM SPEICHER
Ersetzung
Ersetzung
# 023
MPN: 119281
ROHR, FILTER ZUR PUMPE
aus £58,28
aus £58,28
Dieses Teil ersetzt die Teilenummer 115137
# 024
MPN: 12170590
GURT
# 025
MPN: 115234
RÜCKLAUFROHR
Bis Wagen Nr. 59619
aus £27,98
aus £27,98
Dieses Teil ersetzt die Teilenummer 118580
# 025
MPN: 128479
RÜCKLAUFROHR
Ab Wagen-Nr. 59621
aus £32,94
aus £32,94
# 026
MPN: 110767
ROHR
# 027
MPN: 13000190
GURT
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12178990 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 028
MPN: 119278
ROHR, SPEICHER ZUM FILTER
aus £72,42
aus £72,42
# 029
MPN: 115236
RÜCKLAUFROHR
Für SA- und US-Version
Ersetzung
Ersetzung
# 030
MPN: 10175290
GURT
Für SA- und US-Version
aus £1,11
aus £1,11
# 031
MPN: 117791
KRAFTSTOFFFILTER
Für US-Version
aus £3,96
aus £3,96
# 031
MPN: 178647
KRAFTSTOFFFILTER
aus £22,95
aus £22,95
Dieses Teil ersetzt die Teilenummer 115738
# 032
MPN: 109797
UNION
Nicht für die US-Version
aus £9,51
aus £9,51
# 032
MPN: 109889
UNION
Für US-Version
aus £3,74
aus £3,74
# 033
MPN: 10280060
Dichtung
Für US-Version
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 100501 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 033
MPN: 113010
Dichtung
Nicht für die US-Version
# 034
MPN: 115140
HALTERUNG FÜR FILTER
Für US-Version
aus £10,37
aus £10,37
# 034
MPN: 117791
HALTERUNG FÜR FILTER
Für US-Version
aus £3,96
aus £3,96
# 035
MPN: 12574521
NUSS
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 12574511
# 036
MPN: 13550401
Scheibe
aus £0,71
aus £0,71
# 037
MPN: 107889
ABSTANDSHALTER
aus £9,11
aus £9,11
Dieses Teil ersetzt die Teilenummer 116566
# 038
MPN: 114605
Rh-Panzer
Für US-SA-Version
aus £939,75
aus £939,75
# 038
MPN: 116605
Rh-Panzer
Nicht für US-SA-Version
# 039
MPN: 119015
LINKER TANK
Für US-SA-Version
aus £971,25
aus £971,25
# 039
MPN: 121318
LINKER TANK
Nicht für die US-SA-Version
aus £500,57
aus £500,57
# 040
MPN: 113000
KRAFTSTOFFFÜLLSTOFF
Für SA-GTS-Version
# 040
MPN: 113806
KRAFTSTOFFFÜLLSTOFF
Für SA - GTB-Version
# 040

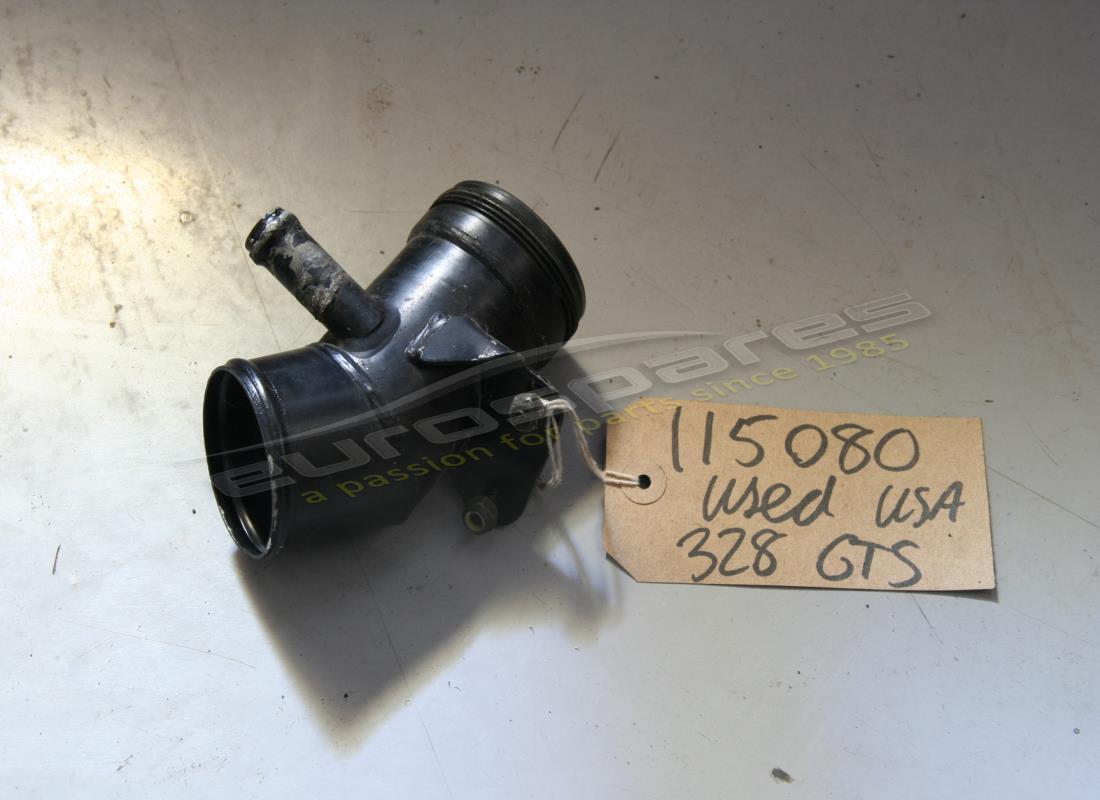

MPN: 115080
KRAFTSTOFFFÜLLSTOFF
Für US-Version
aus £315,00
aus £315,00
# 041
MPN: 13605711
ABSTANDSHALTER
Mögliche Passform
aus £0,65
aus £0,65
# 042
MPN: 12574211
NUSS
Für US-Version
aus £0,71
aus £0,71
# 043
MPN: 12643701
Scheibe
Für US-Version
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12643704 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 044
MPN: 113401
KRAFTSTOFFEINFÜLLVERSCHLUSS
aus £63,97
aus £63,97
Dieses Teil ersetzt die Teilenummer 101453 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 045
MPN: 114278
ÄRMEL
Für US-Version
aus £56,28
aus £56,28
# 045
MPN: 117618
ÄRMEL
Nicht für die US-Version
aus £34,26
aus £34,26
Dieses Teil ersetzt die Teilenummer 114282 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 046
MPN: 12174790
GURT
aus £1,62
aus £1,62
Dieses Teil ersetzt die Teilenummer 50188200
# 047
MPN: 101465
Dichtung
aus £43,25
aus £43,25
Dieses Teil ersetzt die Teilenummer 241-20-600-00 - und 7 mehr. Klicken Sie hier, um Details anzuzeigen
# 048
MPN: 136595
Filter
aus £82,59
aus £82,59
Dieses Teil ersetzt die Teilenummer 116870
# 049
MPN: 117884
Dichtung
aus £18,67
aus £18,67
# 050
MPN: 115482
ROHR-, TANKSANSCHLUSS
aus £206,06
aus £206,06
# 051
MPN: 114277
ÄRMEL
aus £28,40
aus £28,40
Dieses Teil ersetzt die Teilenummer 101468 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 052
MPN: 12173990
GURT
Ersetzung
Ersetzung
# 053
MPN: 10300771
KRAFTSTOFFABLASSSCHRAUBE
aus £0,58
aus £0,58
# 054
MPN: 10278650
Dichtung
aus £0,47
aus £0,47
# 055
MPN: 106195
CLIP-HALTERUNG
aus £16,22
aus £16,22
# 056
MPN: 10902121
SCHRAUBEN
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 20146601
# 057
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 058
MPN: 108644
KRAFTSTOFFTANK-SENDEREINHEIT OEM
Ersetzung
Ersetzung
# 058
MPN: MC3701/100
KRAFTSTOFFTANK-FÜLLSTANDSENDER (UNIVERSAL)
aus £83,95
aus £83,95
Dieses Teil ersetzt die Teilenummer 108644 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 059
MPN: 101462
Dichtung
aus £14,72
aus £14,72
Dieses Teil ersetzt die Teilenummer 820925 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 060
MPN: 10794011
NUSS
aus £0,27
aus £0,27
# 061
MPN: 127492
Scheibe
aus £0,90
aus £0,90
Dieses Teil ersetzt die Teilenummer 106848
# 062
MPN: 108521
Schlauch
aus £105,88
aus £105,88
# 063
MPN: 10450490
GURT
aus £0,54
aus £0,54
# 064
MPN: 10441790
GURT
aus £0,53
aus £0,53
# 065
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 066
MPN: 109353
TREIBSTOFFSCHLAUCH
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 107330
# 066
MPN: 114917
ROHR
Für US-Version
Ersetzung
Ersetzung
# 067
MPN: 116777
ROHR
Für US-Version
aus £28,65
aus £28,65
Dieses Teil ersetzt die Teilenummer 114916 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 068
MPN: 109354
TREIBSTOFFSCHLAUCH
Ersetzung
Ersetzung
# 069
MPN: 13000390
GURT
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 070
MPN: 110317
LHD-TANKRIEMEN
aus £92,49
aus £92,49
Dieses Teil ersetzt die Teilenummer 50400001 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 071
MPN: 110937
QUERBAND FÜR TANKS
Für US-Version
aus £49,51
aus £49,51
Dieses Teil ersetzt die Teilenummer 60240900
# 072
MPN: 103447
STIFT
aus £11,70
aus £11,70
# 073
MPN: 213177
SPURSTANGE
Ersetzung
Ersetzung
# 074
MPN: 104030
SELBSTVERRIEGELUNGSMUTTER
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16104125
# 075
MPN: 10796440
SPLIT PIN
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 10796401 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 076
MPN: 109797
UNION
Für Pipe Nr. 116571 – Für US-Version
aus £9,51
aus £9,51
# 076
MPN: 125216
UNION
Für Pipe Nr. 128477 – Keine US-Version
aus £10,60
aus £10,60
# 076
MPN: 127756
UNION
Für Pipe Nr. 128477 – Für US-Version
aus £33,96
aus £33,96
# 077
MPN: 10298460
Dichtung
Für Gewerkschaft Nr. 127756
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 93353
# 077
MPN: 11270160
Dichtung
Für Gewerkschaft Nr. 109797
aus £1,00
aus £1,00
# 078
MPN: 10183217
Stecker
Ersetzung
Ersetzung
# 079
MPN: 125215
UNION-
Für Pipe Nr. 128477-128479
aus £18,57
aus £18,57
# 080
MPN: 109321
KRAFTSTOFFFÜLLSTOFF
Nicht für US-SA-Version
aus £78,23
aus £78,23
# 081
MPN: 101296
GURT
Nicht für SA – US-Version
# 082
MPN: 106666
ÜBERLAUFROHR
aus £1,87
aus £1,87
-part-diagram-013.webp "FERRARI 328 (1985) KRAFTSTOFFVERTEILERLEITUNGEN (NICHT FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-014.webp "FERRARI 328 (1985) KRAFTSTOFFVERTEILERLEITUNGEN (FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-015.webp "FERRARI 328 (1985) LUFTEINLASS UND VERTEILER TEILEDIAGRAMM")
-part-diagram-016.webp "FERRARI 328 (1985) DROSSELKLAPPENGEHÄUSE UND -GESTÄNGE TEILEDIAGRAMM")
-part-diagram-017.webp "FERRARI 328 (1985) ABGASANLAGE (NICHT FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-018.webp "FERRARI 328 (1985) ABGASANLAGE (FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-019.webp "FERRARI 328 (1985) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-020.webp "FERRARI 328 (1985) SCHMIERSYSTEM TEILEDIAGRAMM")
-part-diagram-021.webp "FERRARI 328 (1985) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-022.webp "FERRARI 328 (1985) WASSERPUMPE UND ROHRLEITUNGEN TEILEDIAGRAMM")
-part-diagram-023.webp "FERRARI 328 (1985) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-024.webp "FERRARI 328 (1985) GETRIEBEÜBERTRAGUNG TEILEDIAGRAMM")
-part-diagram-025.webp "FERRARI 328 (1985) GETRIEBE – DIFFERENTIALGEHÄUSE UND ÖLWANNE TEILEDIAGRAMM")
-part-diagram-026.webp "FERRARI 328 (1985) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-027.webp "FERRARI 328 (1985) WELLENRÄDER VERLEGEN TEILEDIAGRAMM")
-part-diagram-028.webp "FERRARI 328 (1985) INNERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-029.webp "FERRARI 328 (1985) ÄUßERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-030.webp "FERRARI 328 (1985) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-part-diagram-031.webp "FERRARI 328 (1985) PEDALBRETT – BREMS- UND KUPPLUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-032.webp "FERRARI 328 (1985) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-033.webp "FERRARI 328 (1985) BREMSSÄTTEL FÜR VORDER- UND HINTERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-034.webp "FERRARI 328 (1985) HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-035.webp "FERRARI 328 (1985) LENKGETRIEBE UND GESTÄNGE TEILEDIAGRAMM")
-part-diagram-036.webp "FERRARI 328 (1985) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-037.webp "FERRARI 328 (1985) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-038.webp "FERRARI 328 (1985) VORDERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-039.webp "FERRARI 328 (1985) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-040.webp "FERRARI 328 (1985) HINTERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-041.webp "FERRARI 328 (1985) RÄDER TEILEDIAGRAMM")
-part-diagram-042.webp "FERRARI 328 (1985) MOTORZÜNDUNG TEILEDIAGRAMM")
-part-diagram-043.webp "FERRARI 328 (1985) ELEKTRISCHES ERZEUGUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-044.webp "FERRARI 328 (1985) KLIMAKOMPRESSOR UND BEDIENELEMENTE (NICHT FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-045.webp "FERRARI 328 (1985) KLIMAKOMPRESSOR UND BEDIENELEMENTE (FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-046.webp "FERRARI 328 (1985) WERKZEUGSATZ UND AUTOABDECKUNG TEILEDIAGRAMM")
-part-diagram-047.webp "FERRARI 328 (1985) DROSSELKLAPPENSTEUERUNG (VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-048.webp "FERRARI 328 (1985) PEDALBOARD-KUPPLUNGSSTEUERUNG (VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-049.webp "FERRARI 328 (1985) BREMSHYDRAULIKSYSTEM (VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-101.webp "FERRARI 328 (1985) KAROSSERIE – ÄUßERE ELEMENTE (NICHT FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-102.webp "FERRARI 328 (1985) KAROSSERIE – AUßENELEMENTE (FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-103.webp "FERRARI 328 (1985) KÖRPERSCHALE – INNERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-104.webp "FERRARI 328 (1985) KAROSSERIE – INNENELEMENTE (NICHT FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-105.webp "FERRARI 328 (1985) KAROSSERIE - INNENELEMENTE (FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-106.webp "FERRARI 328 (1985) ISOLIERUNG DES FAHRGAST- UND GEPÄCKRAUMS (NICHT FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-107.webp "FERRARI 328 (1985) ISOLIERUNG DES FAHRGAST- UND GEPÄCKRAUMS (FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-108.webp "FERRARI 328 (1985) VORDERER FACHDECKEL TEILEDIAGRAMM")
-part-diagram-109.webp "FERRARI 328 (1985) ABDECKUNG DER HINTEREN MOTORHAUBE UND DES GEPÄCKRAUMS TEILEDIAGRAMM")
-part-diagram-110.webp "FERRARI 328 (1985) TÜREN TEILEDIAGRAMM")
-part-diagram-111.webp "FERRARI 328 (1985) GLÄSER TEILEDIAGRAMM")
-part-diagram-112.webp "FERRARI 328 (1985) INNENAUSSTATTUNG, ZUBEHÖR UND SITZE TEILEDIAGRAMM")
-part-diagram-113.webp "FERRARI 328 (1985) TUNNEL UND DACH TEILEDIAGRAMM")
-part-diagram-114.webp "FERRARI 328 (1985) INSTRUMENTENTAFEL TEILEDIAGRAMM")
-part-diagram-115.webp "FERRARI 328 (1985) INSTRUMENTE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-116.webp "FERRARI 328 (1985) ELEKTRISCHES SYSTEM – KABEL, SICHERUNGEN UND RELAIS TEILEDIAGRAMM")
-part-diagram-117.webp "FERRARI 328 (1985) AUßENLEUCHTEN UND ZIERLEISTEN TEILEDIAGRAMM")
-part-diagram-118.webp "FERRARI 328 (1985) LICHTHEBEVORRICHTUNG UND SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-119.webp "FERRARI 328 (1985) SCHEIBENWISCHER, SCHEIBE UND HUPE TEILEDIAGRAMM")
-part-diagram-120.webp "FERRARI 328 (1985) HEIZSYSTEM TEILEDIAGRAMM")
-part-diagram-121.webp "FERRARI 328 (1985) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-a.webp "FERRARI 328 (1985) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-001.webp "FERRARI 328 (1985) MOTOR – GETRIEBE UND STÜTZEN TEILEDIAGRAMM")
-part-diagram-002.webp "FERRARI 328 (1985) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-003.webp "FERRARI 328 (1985) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-004.webp "FERRARI 328 (1985) DISTANZSTÜCK FÜR SCHWUNGRAD UND KUPPLUNGSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-005.webp "FERRARI 328 (1985) ZYLINDERKOPF (RECHTS) TEILEDIAGRAMM")
-part-diagram-006.webp "FERRARI 328 (1985) ZYLINDERKOPF (LINKS) TEILEDIAGRAMM")
-part-diagram-007.webp "FERRARI 328 (1985) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-008.webp "FERRARI 328 (1985) ZEITMESSSYSTEM – STEUERUNG TEILEDIAGRAMM")
-part-diagram-009.webp "FERRARI 328 (1985) LUFTEINSPRITZUNG (FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-010.webp "FERRARI 328 (1985) LUFTEINSPRITZUNG (FÜR CH-VERSION) TEILEDIAGRAMM")
-part-diagram-011.webp "FERRARI 328 (1985) ANTIEVAPORATIVES EMISSIONSKONTROLLSYSTEM (FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
