019 - Blow-By-System

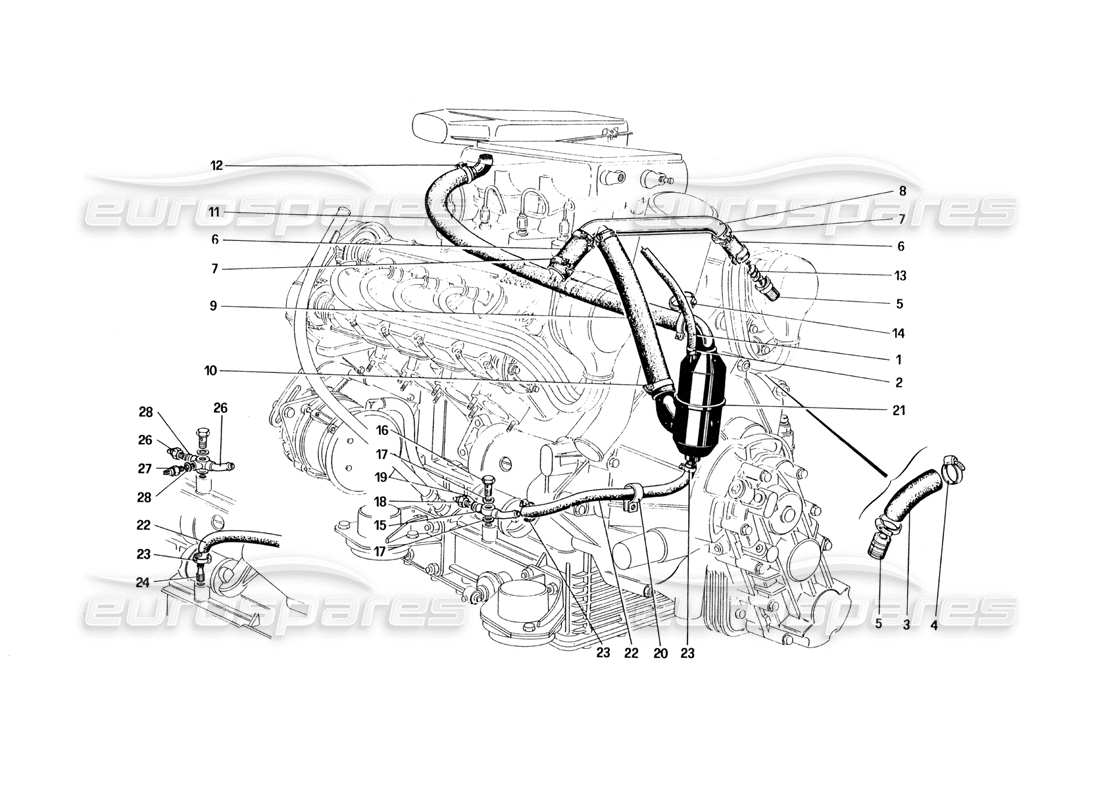

Ferrari 328 (1985) Blow - By System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 111188
SCHLAUCH VOM ABSCHEIDER ZUM LUFTEINLASS
Nicht für die US-Version
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 101057
# 001
MPN: 129109
SCHLAUCH VOM DAMPFABSCHEIDER ZUM LUFTFÖRDERROHR
Für US-Version
aus £8,91
aus £8,91
# 002
MPN: 12171080
KLEMME
# 003
MPN: 118216
ÄRMEL
aus £58,89
aus £58,89
# 004
MPN: 10176280
KLEMME
# 005
MPN: 118238
UNION
# 006
MPN: 116783
Ölentlüftungsschlauch
aus £31,64
aus £31,64
Dieses Teil ersetzt die Teilenummer 106335
# 007
MPN: 10176190
KLEMME
aus £0,75
aus £0,75
# 008
MPN: 118312
3 WEGROHR
aus £74,70
aus £74,70
# 009
MPN: 118958
ROHR VOM DAMPFABSCHEIDER ZUM ÖLSUMPF
Ersetzung
Ersetzung
# 010
MPN: 10176280
KLEMME
# 011
MPN: 118958
ROHR VOM DAMPFABSCHEIDER ZUM ÖLSUMPF
Ersetzung
Ersetzung
# 012
MPN: 10176280
KLEMME
# 013
MPN: 118237
BEGRÜSSUNGSBILDSCHIRM
# 014
MPN: 14560287
KLEMME
Ersetzung
Ersetzung
# 015
MPN: 121842
DREHVORRICHTUNG
Nicht für CH
aus £86,13
aus £86,13
# 016
MPN: 121424
UNION
aus £9,72
aus £9,72
# 017
MPN: 10282460
Dichtung
aus £0,47
aus £0,47
# 018
MPN: 115652
BIMETALL-THERMOSTAT
Nicht für CH
aus £50,47
aus £50,47
# 019
MPN: 10260068
DICHTUNG-
Nicht für CH
# 020
MPN: 10480480
ROHRBEFESTIGUNGSKLEMME
# 021
MPN: 128532
ÖLDAMPFABSCHEIDER
aus £83,06
aus £83,06
# 022
MPN: 106338
SCHLAUCH VOM DAMPFABSCHEIDER
Ersetzung
Ersetzung
# 023
MPN: 12178480
KLEMME
# 024
MPN: 115834
UNION
Nicht für CH- und US-Version
# 025
MPN: 128650
DREHVORRICHTUNG
Für CH
# 026
MPN: 125857
Thermostat
Für CH
aus £81,66
aus £81,66
# 027
MPN: 127155
Thermostat
Für CH
aus £12,98
aus £12,98
# 028
MPN: 10260060
Dichtung
Für CH
aus £0,79
aus £0,79
