021 - Kühlsystem

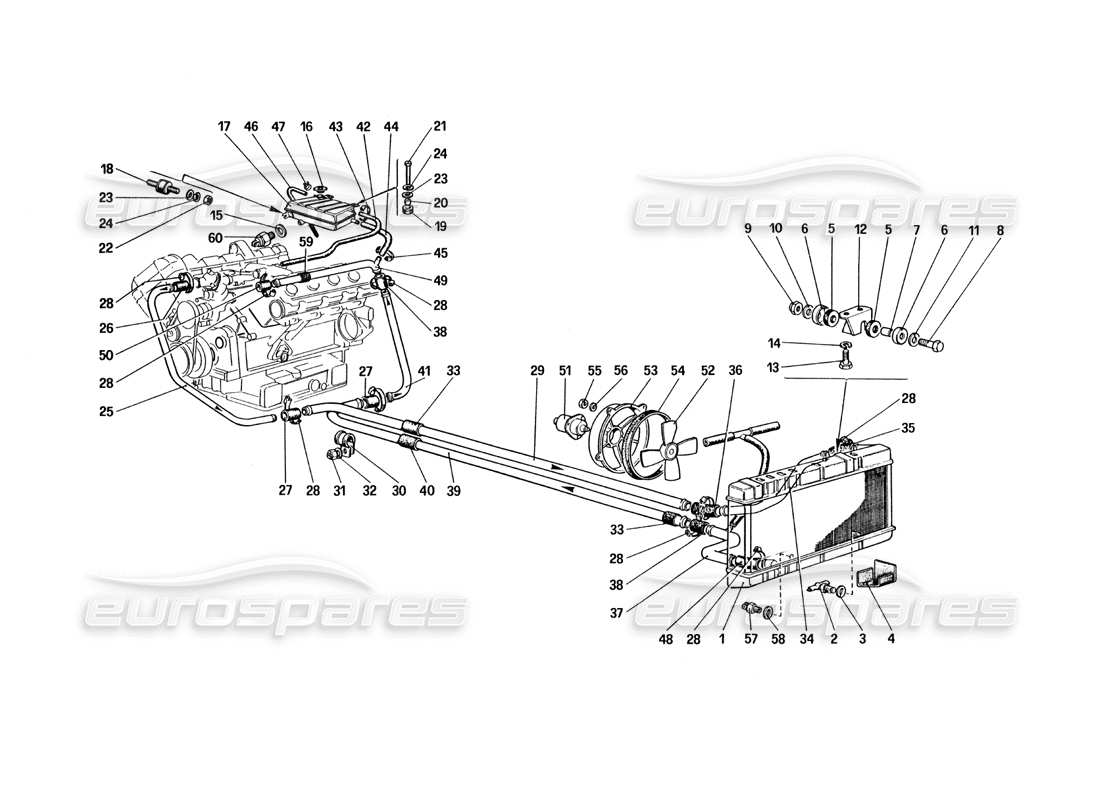

Ferrari 328 (1985) Cooling System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 126879
Wasserkühler
aus £2.531,56
aus £2.531,56
# 002
MPN: 101488
KÜHLERABFLUSSHAHN
aus £139,11
aus £139,11
# 003
MPN: 101496
Dichtung
aus £3,49
aus £3,49
# 004
MPN: 117994
GUMMI-UNTERSCHEIBE, VIBRATIONSDÄMPFUNG
aus £32,20
aus £32,20
# 005
MPN: 107978
UNTERLAGE
aus £1,70
aus £1,70
# 006
MPN: 107979
TASSE
aus £1,18
aus £1,18
# 007
MPN: 107980
ABSTANDSHALTER
aus £1,69
aus £1,69
# 008
MPN: 16043821
SCHRAUBEN
aus £0,71
aus £0,71
# 009
MPN: 16104411
NUSS
aus £0,53
aus £0,53
# 010
MPN: 128010
Scheibe
aus £2,16
aus £2,16
# 011
MPN: 108292
Scheibe
aus £5,28
aus £5,28
# 012
MPN: 117996
Halterung
aus £1.838,58
aus £1.838,58
# 013
MPN: 16043021
SCHRAUBEN
aus £0,47
aus £0,47
# 014
MPN: 11194071
Scheibe
Ersetzung
Ersetzung
# 015
MPN: 101499/C
KÜHLERDRUCKKAPPE
Quadratischer Kühlerdeckel (0.9 BAR)
aus £10,56
aus £10,56
# 015
MPN: 10260060
Dichtung
Für US-Version
aus £0,86
aus £0,86
Alternative (#139885) MOTORDICHTUNGSSATZ Genuine Ferrari Teil – Neu (bestellen)
Inklusive Kopfdichtungen und Ölabstreifringen
Inklusive Kopfdichtungen und Ölabstreifringen
# 016
MPN: 101499
KÜHLERDRUCKKAPPE
Runde Kappe 0.9 Bar
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 149165
# 017
MPN: 120273

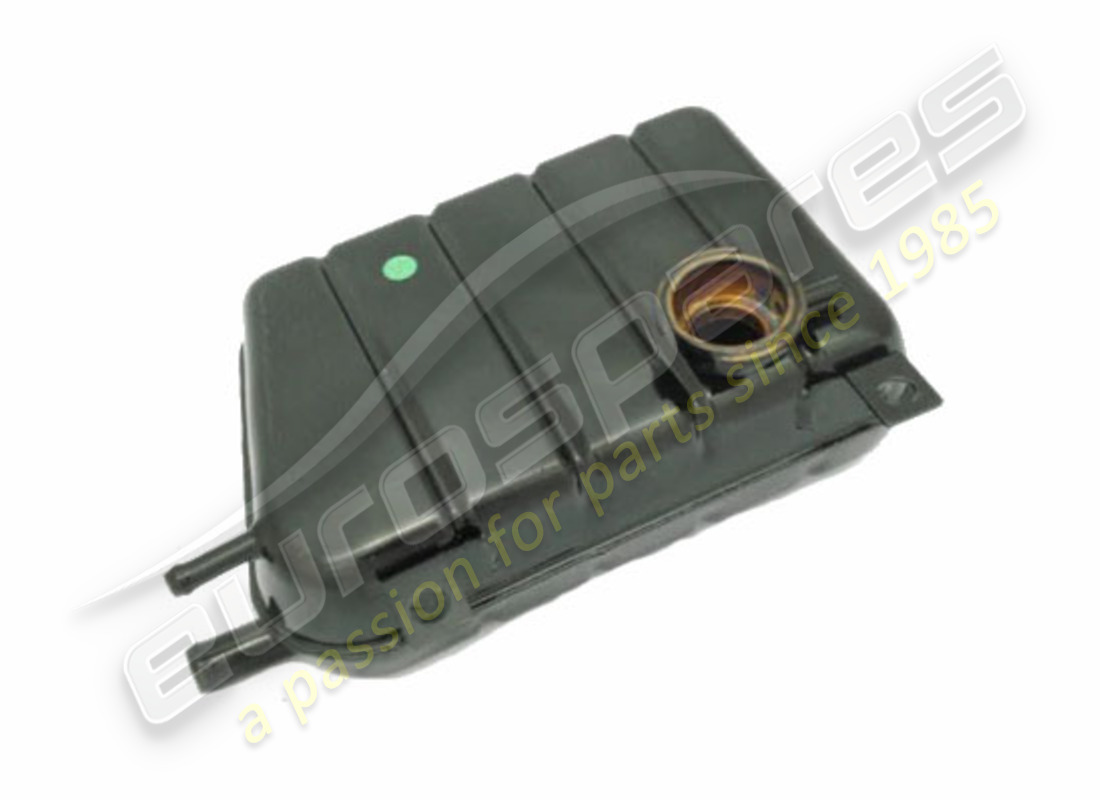

AUSGLEICHSBEHÄLTER
aus £540,00
aus £540,00
Dieses Teil ersetzt die Teilenummer 116589
# 017
MPN: 121647
AUSGLEICHSBEHÄLTER
Für die US- und australische Version
aus £444,28
aus £444,28
# 018
MPN: 102947
VIBRATION – DÄMPFENDE UNTERSTÜTZUNG
aus £7,45
aus £7,45
Dieses Teil ersetzt die Teilenummer 102007 - und 14 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 103549
GUMMIBUSCH
aus £0,75
aus £0,75
# 020
MPN: 103550
ABSTANDSHALTER
aus £28,08
aus £28,08
Dieses Teil ersetzt die Teilenummer 4130913
# 021
MPN: 10902421
SCHRAUBEN
aus £0,54
aus £0,54
# 022
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210, die wir auf Lager haben
# 023
MPN: 12643701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12643704 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: 106850
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516473 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 106691
HINTERES ROHR, RECHTS
Für RHD Nr. verwenden. 108053
aus £329,65
aus £329,65
# 026
MPN: 122817
ÄRMEL
Für RHD Nr. verwenden. 102957
aus £23,76
aus £23,76
Dieses Teil ersetzt die Teilenummer 121259
# 027
MPN: 105190
ÄRMEL
Für RHD Nr. verwenden. 102957
aus £18,18
aus £18,18
Dieses Teil ersetzt die Teilenummer 106364
# 028
MPN: 296782
KLEMME
aus £5,19
aus £5,19
Dieses Teil ersetzt die Teilenummer 12174090
# 029
MPN: 108081
ZENTRALE ROHRZUFUHR ZUM HEIZKÖRPER
Für RHD Nr. verwenden. 108082
aus £301,68
aus £301,68
# 030
MPN: 107002
KLEMME
aus £14,10
aus £14,10
# 031
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 032
MPN: 12643701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12643704 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 033
MPN: 105385
VIBRATIONSDÄMPFENDE HÜLSE
aus £30,94
aus £30,94
# 034
MPN: 127393
VORDERE ROHRZUFUHR ZUM KÜHLER
Für RHD Nr. verwenden. 109503
aus £119,88
aus £119,88
# 035
MPN: 122819
ÄRMEL
Für RHD Nr. verwenden. 102956
aus £88,48
aus £88,48
# 036
MPN: 121258
ÄRMEL
aus £21,01
aus £21,01
Dieses Teil ersetzt die Teilenummer 10147087 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 037
MPN: 118636
RÜCKLAUFROHR, VORNE
aus £144,41
aus £144,41
# 038
MPN: 121258
ÄRMEL
aus £21,01
aus £21,01
Dieses Teil ersetzt die Teilenummer 10147087 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 039
MPN: 108082
RÜCKLAUFROHR, MITTEL
Für RHD Nr. verwenden. 129069
aus £83,34
aus £83,34
# 040
MPN: 107465
VIBRATIONSDÄMPFENDE HÜLSE
aus £41,13
aus £41,13
# 041
MPN: 118795
HINTERES ROHR, LINKS
Für RHD Nr. verwenden. 120497
aus £29,30
aus £29,30
# 042
MPN: 122218
ENTLÜFTUNGSROHR, MOTOR ZUM WASSERBEHÄLTER
aus £27,27
aus £27,27
Dieses Teil ersetzt die Teilenummer 103471 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 043
MPN: 13000190
KLEMME
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12178990 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 044
MPN: 122221
ZUFÜHRUNGSROHR, AUSDEHNUNGSBEHÄLTER ZUM MOTOR
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 115637
# 045
MPN: 12179910
KLEMME
# 046
MPN: 126291
ENTLÜFTUNGSROHR
aus £5,47
aus £5,47
# 047
MPN: 13423379
KLEMME
aus £0,71
aus £0,71
# 048
MPN: 122819
ÄRMEL
Für RHD Nr. verwenden. 102957
aus £88,48
aus £88,48
# 049
MPN: 115136
ROHR ZWISCHEN DEN KÖPFEN
aus £235,49
aus £235,49
# 050
MPN: 122817
ÄRMEL
aus £23,76
aus £23,76
Dieses Teil ersetzt die Teilenummer 121259
# 051
MPN: 117546
ELEKTRISCHER LÜFTERMOTOR
aus £463,62
aus £463,62
# 052
MPN: 122953
LÜFTER
aus £63,41
aus £63,41
# 053
MPN: 60870300
FÖRDERER
aus £239,19
aus £239,19
# 054
MPN: 126883
Dichtung
aus £5,96
aus £5,96
# 055
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 056
MPN: 12643701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12643704 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 057
MPN: 168008
THERMOKONTAKT
aus £49,95
aus £49,95
Dieses Teil ersetzt die Teilenummer 101507 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 058
MPN: 101508
Dichtung
aus £0,70
aus £0,70
Dieses Teil ersetzt die Teilenummer 94706
# 059
MPN: 105385
ÄRMEL
aus £30,94
aus £30,94
# 060
MPN: 121777
Thermostat
Für US-Version
aus £183,96
aus £183,96
-part-diagram-022.webp "FERRARI 328 (1985) WASSERPUMPE UND ROHRLEITUNGEN TEILEDIAGRAMM")
-part-diagram-023.webp "FERRARI 328 (1985) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-024.webp "FERRARI 328 (1985) GETRIEBEÜBERTRAGUNG TEILEDIAGRAMM")
-part-diagram-025.webp "FERRARI 328 (1985) GETRIEBE – DIFFERENTIALGEHÄUSE UND ÖLWANNE TEILEDIAGRAMM")
-part-diagram-026.webp "FERRARI 328 (1985) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-027.webp "FERRARI 328 (1985) WELLENRÄDER VERLEGEN TEILEDIAGRAMM")
-part-diagram-028.webp "FERRARI 328 (1985) INNERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-029.webp "FERRARI 328 (1985) ÄUßERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-030.webp "FERRARI 328 (1985) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-part-diagram-031.webp "FERRARI 328 (1985) PEDALBRETT – BREMS- UND KUPPLUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-032.webp "FERRARI 328 (1985) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-033.webp "FERRARI 328 (1985) BREMSSÄTTEL FÜR VORDER- UND HINTERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-034.webp "FERRARI 328 (1985) HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-035.webp "FERRARI 328 (1985) LENKGETRIEBE UND GESTÄNGE TEILEDIAGRAMM")
-part-diagram-036.webp "FERRARI 328 (1985) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-037.webp "FERRARI 328 (1985) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-038.webp "FERRARI 328 (1985) VORDERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-039.webp "FERRARI 328 (1985) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-040.webp "FERRARI 328 (1985) HINTERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-041.webp "FERRARI 328 (1985) RÄDER TEILEDIAGRAMM")
-part-diagram-042.webp "FERRARI 328 (1985) MOTORZÜNDUNG TEILEDIAGRAMM")
-part-diagram-043.webp "FERRARI 328 (1985) ELEKTRISCHES ERZEUGUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-044.webp "FERRARI 328 (1985) KLIMAKOMPRESSOR UND BEDIENELEMENTE (NICHT FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-045.webp "FERRARI 328 (1985) KLIMAKOMPRESSOR UND BEDIENELEMENTE (FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-046.webp "FERRARI 328 (1985) WERKZEUGSATZ UND AUTOABDECKUNG TEILEDIAGRAMM")
-part-diagram-047.webp "FERRARI 328 (1985) DROSSELKLAPPENSTEUERUNG (VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-048.webp "FERRARI 328 (1985) PEDALBOARD-KUPPLUNGSSTEUERUNG (VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-049.webp "FERRARI 328 (1985) BREMSHYDRAULIKSYSTEM (VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-101.webp "FERRARI 328 (1985) KAROSSERIE – ÄUßERE ELEMENTE (NICHT FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-102.webp "FERRARI 328 (1985) KAROSSERIE – AUßENELEMENTE (FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-103.webp "FERRARI 328 (1985) KÖRPERSCHALE – INNERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-104.webp "FERRARI 328 (1985) KAROSSERIE – INNENELEMENTE (NICHT FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-105.webp "FERRARI 328 (1985) KAROSSERIE - INNENELEMENTE (FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-106.webp "FERRARI 328 (1985) ISOLIERUNG DES FAHRGAST- UND GEPÄCKRAUMS (NICHT FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-107.webp "FERRARI 328 (1985) ISOLIERUNG DES FAHRGAST- UND GEPÄCKRAUMS (FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-108.webp "FERRARI 328 (1985) VORDERER FACHDECKEL TEILEDIAGRAMM")
-part-diagram-109.webp "FERRARI 328 (1985) ABDECKUNG DER HINTEREN MOTORHAUBE UND DES GEPÄCKRAUMS TEILEDIAGRAMM")
-part-diagram-110.webp "FERRARI 328 (1985) TÜREN TEILEDIAGRAMM")
-part-diagram-111.webp "FERRARI 328 (1985) GLÄSER TEILEDIAGRAMM")
-part-diagram-112.webp "FERRARI 328 (1985) INNENAUSSTATTUNG, ZUBEHÖR UND SITZE TEILEDIAGRAMM")
-part-diagram-113.webp "FERRARI 328 (1985) TUNNEL UND DACH TEILEDIAGRAMM")
-part-diagram-114.webp "FERRARI 328 (1985) INSTRUMENTENTAFEL TEILEDIAGRAMM")
-part-diagram-115.webp "FERRARI 328 (1985) INSTRUMENTE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-116.webp "FERRARI 328 (1985) ELEKTRISCHES SYSTEM – KABEL, SICHERUNGEN UND RELAIS TEILEDIAGRAMM")
-part-diagram-117.webp "FERRARI 328 (1985) AUßENLEUCHTEN UND ZIERLEISTEN TEILEDIAGRAMM")
-part-diagram-118.webp "FERRARI 328 (1985) LICHTHEBEVORRICHTUNG UND SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-119.webp "FERRARI 328 (1985) SCHEIBENWISCHER, SCHEIBE UND HUPE TEILEDIAGRAMM")
-part-diagram-120.webp "FERRARI 328 (1985) HEIZSYSTEM TEILEDIAGRAMM")
-part-diagram-121.webp "FERRARI 328 (1985) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-a.webp "FERRARI 328 (1985) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-001.webp "FERRARI 328 (1985) MOTOR – GETRIEBE UND STÜTZEN TEILEDIAGRAMM")
-part-diagram-002.webp "FERRARI 328 (1985) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-003.webp "FERRARI 328 (1985) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-004.webp "FERRARI 328 (1985) DISTANZSTÜCK FÜR SCHWUNGRAD UND KUPPLUNGSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-005.webp "FERRARI 328 (1985) ZYLINDERKOPF (RECHTS) TEILEDIAGRAMM")
-part-diagram-006.webp "FERRARI 328 (1985) ZYLINDERKOPF (LINKS) TEILEDIAGRAMM")
-part-diagram-007.webp "FERRARI 328 (1985) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-008.webp "FERRARI 328 (1985) ZEITMESSSYSTEM – STEUERUNG TEILEDIAGRAMM")
-part-diagram-009.webp "FERRARI 328 (1985) LUFTEINSPRITZUNG (FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-010.webp "FERRARI 328 (1985) LUFTEINSPRITZUNG (FÜR CH-VERSION) TEILEDIAGRAMM")
-part-diagram-011.webp "FERRARI 328 (1985) ANTIEVAPORATIVES EMISSIONSKONTROLLSYSTEM (FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-012.webp "FERRARI 328 (1985) KRAFTSTOFFPUMPE UND ROHRE TEILEDIAGRAMM")
-part-diagram-013.webp "FERRARI 328 (1985) KRAFTSTOFFVERTEILERLEITUNGEN (NICHT FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-014.webp "FERRARI 328 (1985) KRAFTSTOFFVERTEILERLEITUNGEN (FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-015.webp "FERRARI 328 (1985) LUFTEINLASS UND VERTEILER TEILEDIAGRAMM")
-part-diagram-016.webp "FERRARI 328 (1985) DROSSELKLAPPENGEHÄUSE UND -GESTÄNGE TEILEDIAGRAMM")
-part-diagram-017.webp "FERRARI 328 (1985) ABGASANLAGE (NICHT FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-018.webp "FERRARI 328 (1985) ABGASANLAGE (FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-019.webp "FERRARI 328 (1985) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-020.webp "FERRARI 328 (1985) SCHMIERSYSTEM TEILEDIAGRAMM")
