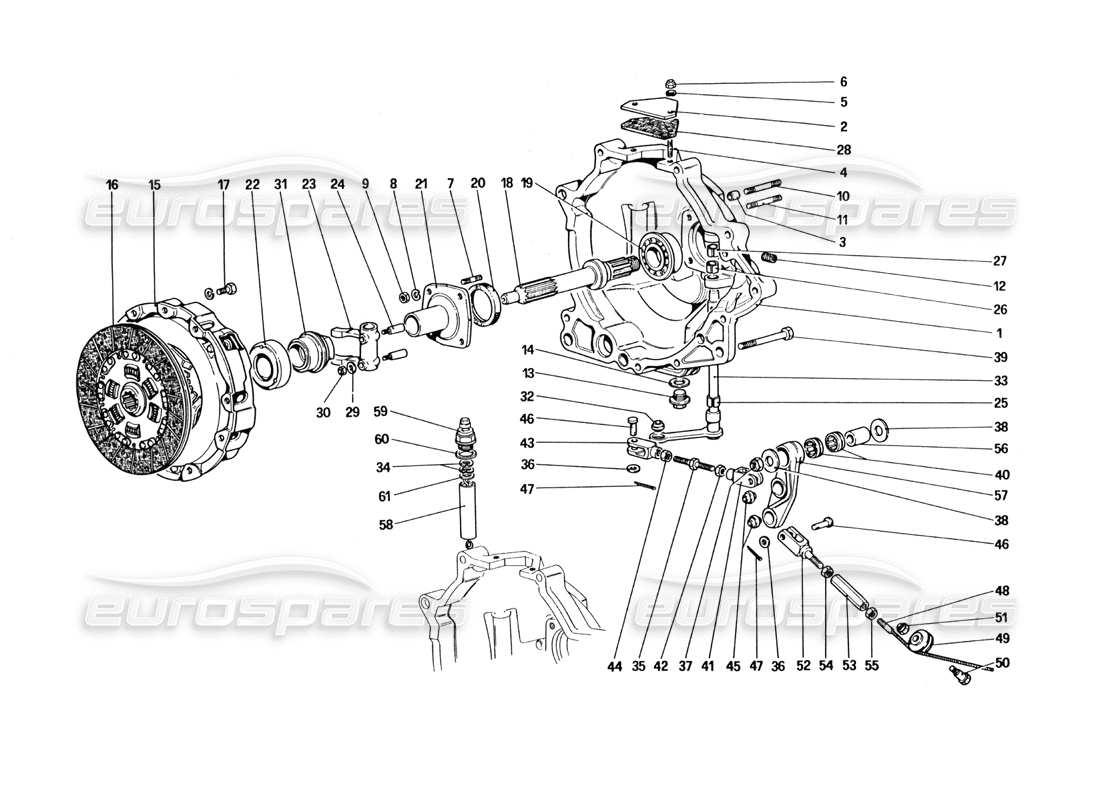

023 - Kupplung und Bedienelemente
Ferrari 328 (1985) Clutch and Controls Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz

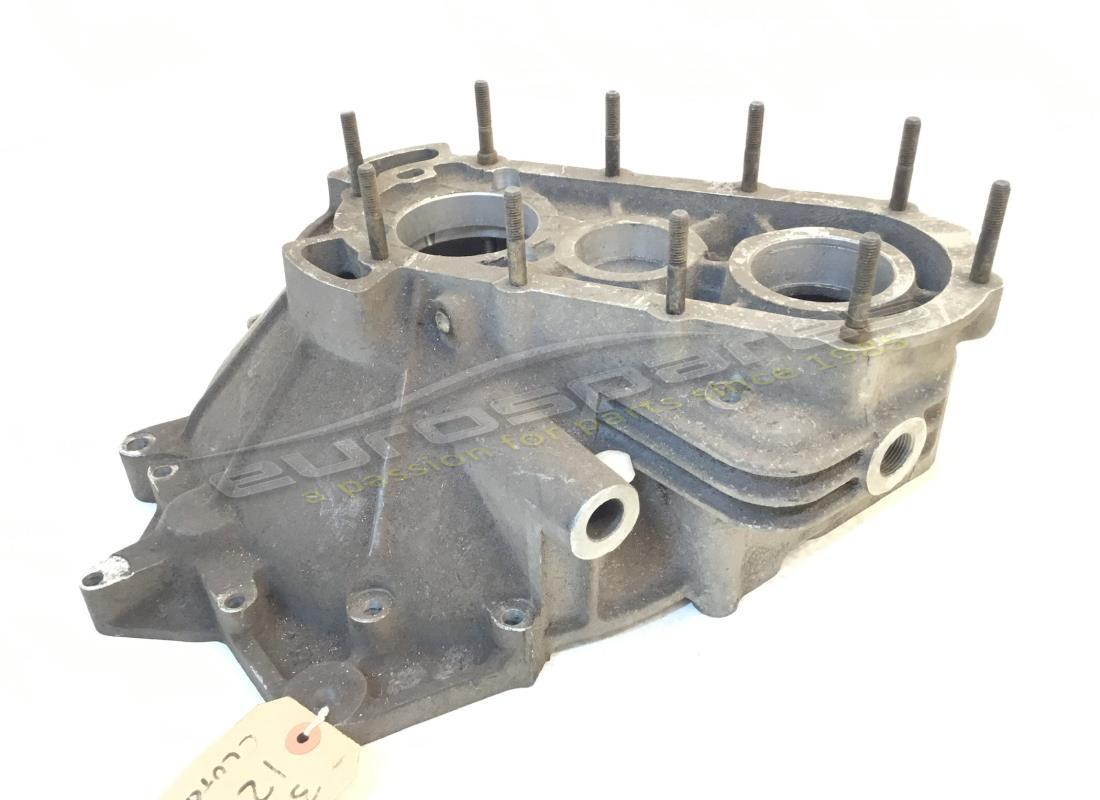

# 001
MPN: 126025
KUPPLUNGSGEHÄUSE
Mit Baugruppen-Nr. 127752
aus £958,81
aus £958,81
# 002
MPN: 109404
INSPEKTIONSABDECKUNG
aus £36,46
aus £36,46
Dieses Teil ersetzt die Teilenummer 40361107
# 003
MPN: 102704
ZENTRIERDÜBEL
aus £1,59
aus £1,59
Dieses Teil ersetzt die Teilenummer 500805
# 004
MPN: 11000921
ZUCHT
aus £2,00
aus £2,00
# 005
MPN: 12601171
Scheibe
Ersetzung
Ersetzung
# 006
MPN: 15896411
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896401
# 007
MPN: 13516521
ZUCHT
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 102682 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 106852
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516670 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 16102311
NUSS
aus £0,43
aus £0,43
Dieses Teil ersetzt die Teilenummer 16102315
# 010
MPN: 13517621
ZUCHT
aus £9,04
aus £9,04
# 011
MPN: 13517521
ZUCHT
aus £6,77
aus £6,77
# 012
MPN: 14326150
GEWINDESTECKER
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12326150
# 013
MPN: 14326540
ÖLABLASSSCHRAUBE
aus £35,89
aus £35,89
# 014
MPN: 10261860
Dichtung
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10279550 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: FCLK001
KUPPLUNGSSATZ
Verwendung: FCLK001

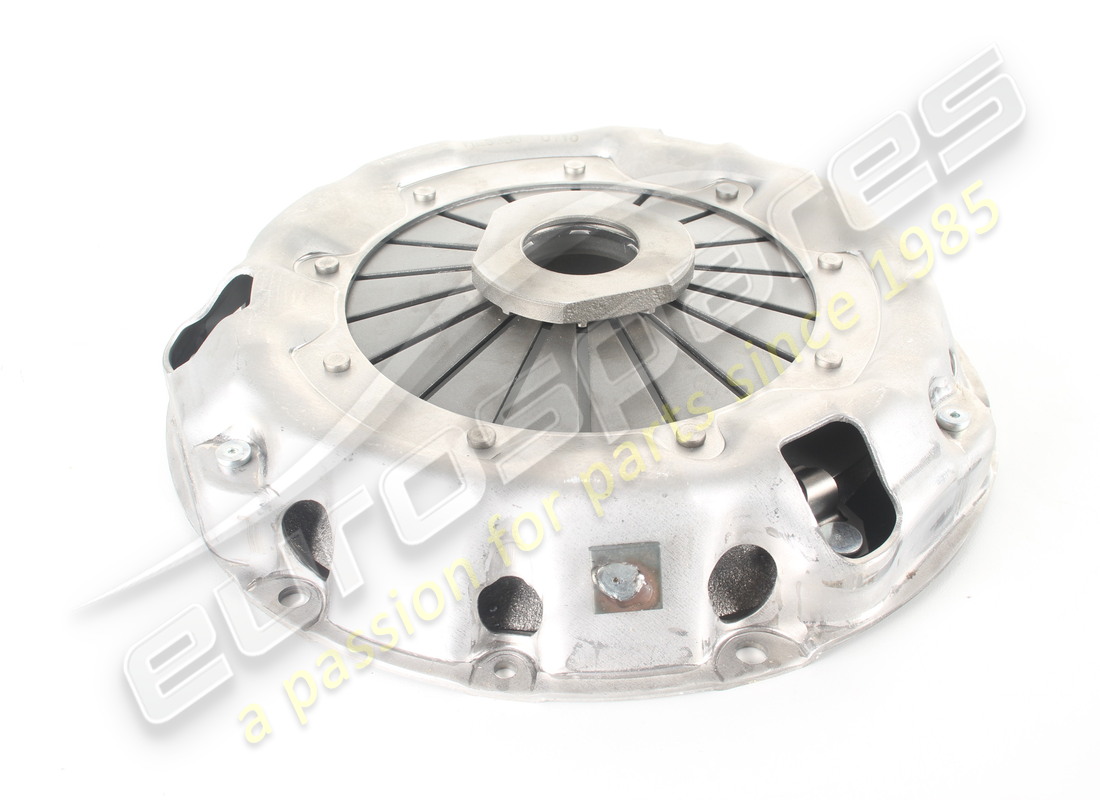

# 015
MPN: 121562
KUPPLUNGSDRUCKPLATTE
aus £138,99
aus £138,99
Dieses Teil ersetzt die Teilenummer 101533 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen

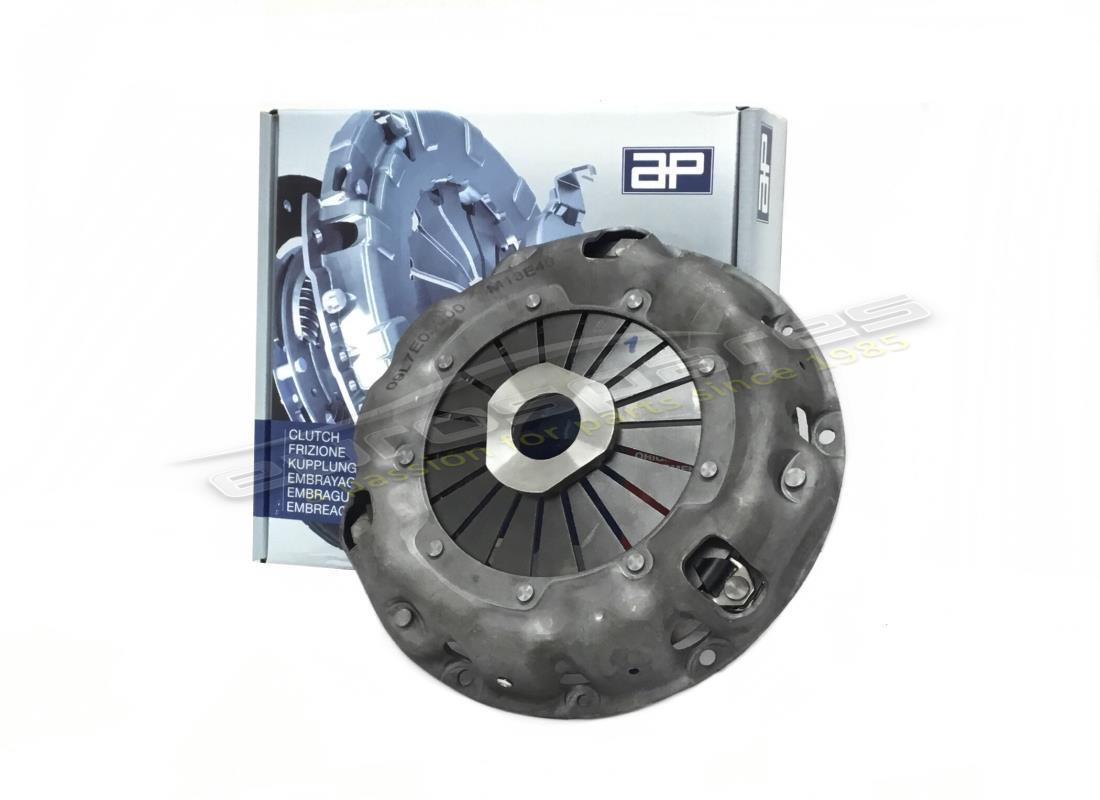

# 015
MPN: FCLK001
Kupplungssatz – 3 Stück
Druckplatte und Lager (121562-110558-100849)

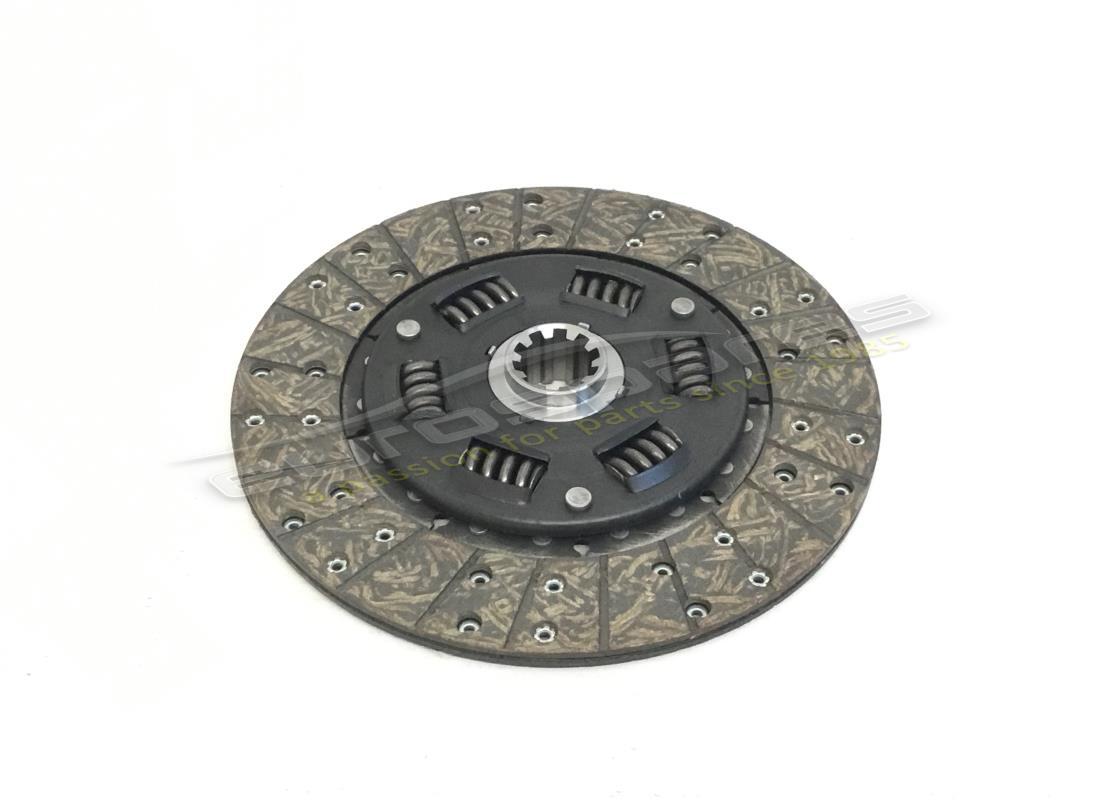

# 016
MPN: 110558
KUPPLUNGSSCHEIBE
ersetzt 120482
aus £224,14
aus £224,14
Dieses Teil ersetzt die Teilenummer 105709 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 120482
KUPPLUNGSSCHEIBE
nicht als Ersatzteil - Teilenummer verwenden: 110558
Ersetzung
Ersetzung
# 017
MPN: 13825821
BOLZEN
Ersetzung
Ersetzung
# 018
MPN: 126815
KUPPLUNGSWELLE
Ersetzung
Ersetzung
# 019
MPN: 103042
LAGER
aus £153,66
aus £153,66
# 020
MPN: 134714
ÖLDICHTUNGEN
aus £10,35
aus £10,35
Dieses Teil ersetzt die Teilenummer 110314
# 021
MPN: 105136
FLANSCH MIT HÜLSE
aus £199,66
aus £199,66

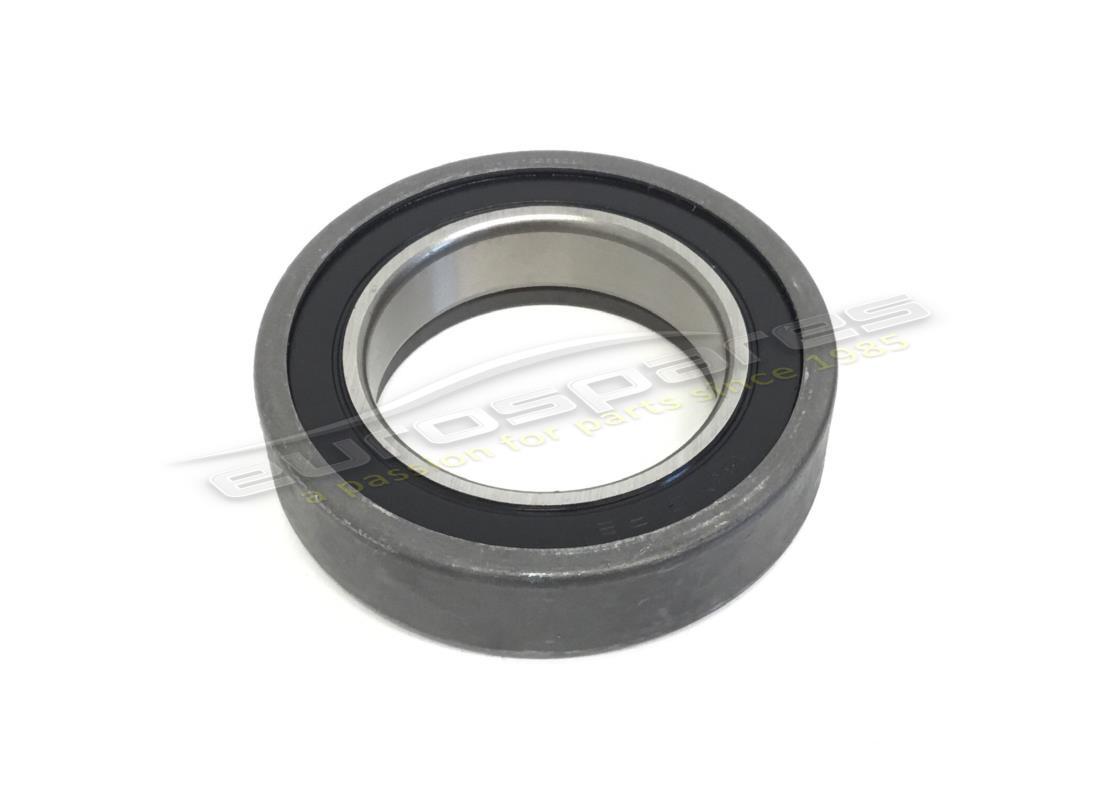

# 022
MPN: 100849
DRUCKLAGER
aus £45,00
aus £45,00
Dieses Teil ersetzt die Teilenummer 100845 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen

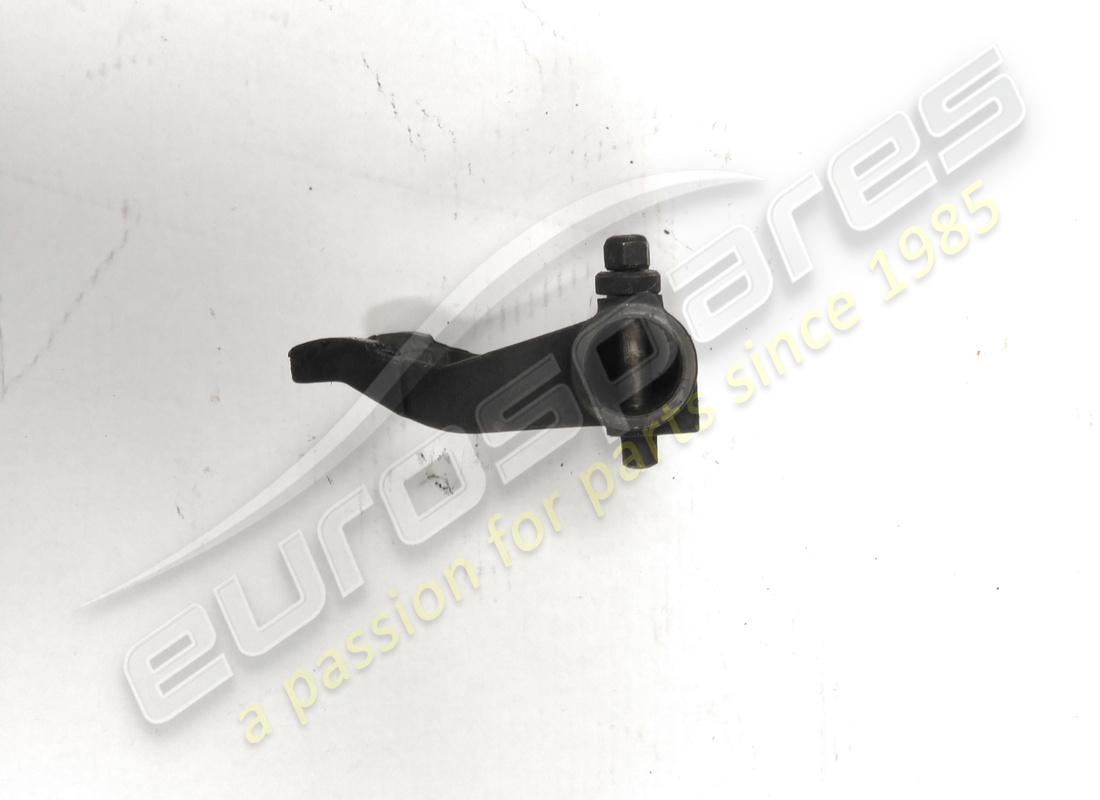

# 023
MPN: 108428
KUPPLUNGSSTEUERHEBEL
Mit Baugruppen-Nr. 116327
aus £871,24
aus £871,24
# 024
MPN: 108429
STIFT
aus £44,52
aus £44,52
# 025
MPN: 103226
ÄUSSERE BUCHSE
aus £2,38
aus £2,38
# 026
MPN: 103227
Innenbuchse
aus £2,48
aus £2,48
# 027
MPN: 106500
INNENBUCHSE
aus £5,85
aus £5,85
# 028
MPN: 109405
DICHTUNG FÜR ABDECKUNG
aus £9,48
aus £9,48
# 029
MPN: 108430
Scheibe
aus £4,61
aus £4,61
# 030
MPN: 12574121
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12574111 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 031
MPN: 116326
BUCHSE FÜR LAGER
aus £256,02
aus £256,02
# 032
MPN: 100860
KUGELGELENK
aus £66,39
aus £66,39
Dieses Teil ersetzt die Teilenummer SERIE SS6
# 033
MPN: 116327
HEBEL UND STEUERWELLE
aus £170,96
aus £170,96
# 034
MPN: 12604571
Scheibe
Ersetzung
Ersetzung
# 035
MPN: 116329

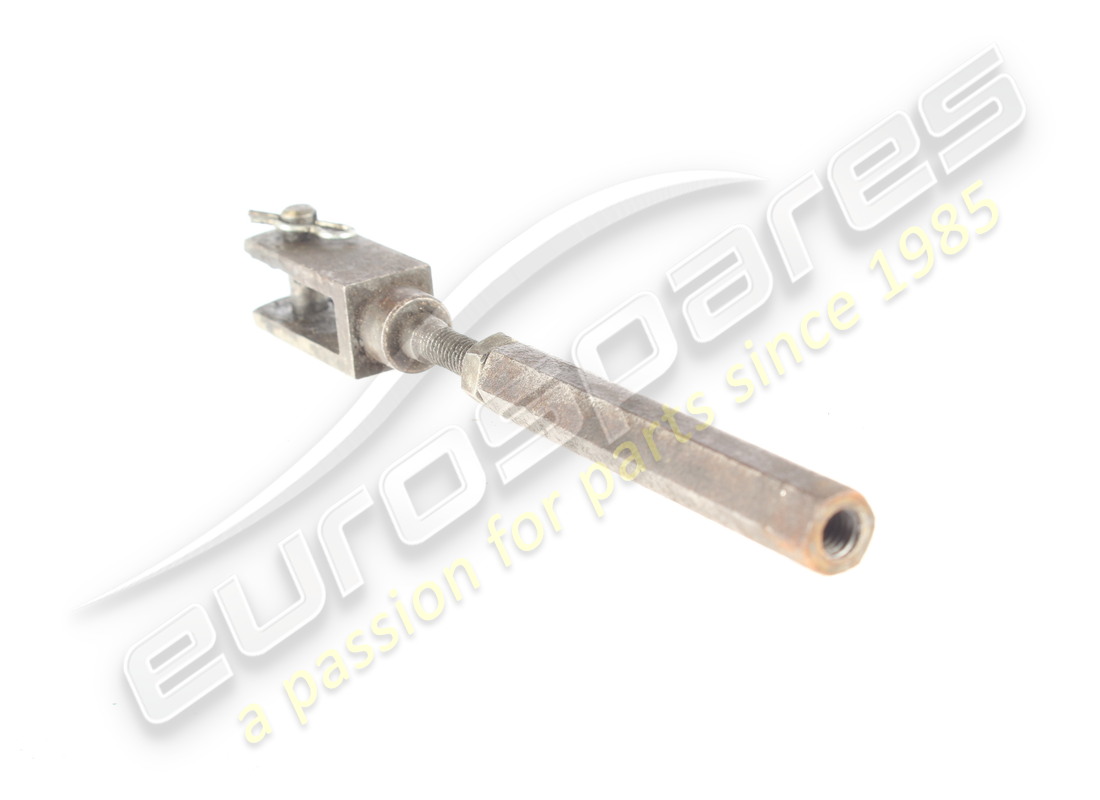

SPURSTANGE
aus £20,74
aus £20,74
Dieses Teil ersetzt die Teilenummer 103999, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 036
MPN: 12639701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12639704
# 037
MPN: 148020
NUSS
aus £2,57
aus £2,57
Dieses Teil ersetzt die Teilenummer 102825 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 038
MPN: 108939
DISTANZSTÜCK FÜR HEBEL
aus £23,25
aus £23,25
# 039
MPN: 15541121
SCHRAUBEN
aus £0,57
aus £0,57
# 040
MPN: 103223
ROLLENKÄFIG
aus £44,75
aus £44,75
# 041
MPN: 100855
GABEL, LINKES GEWINDE
aus £47,25
aus £47,25
Dieses Teil ersetzt die Teilenummer 500631
# 042
MPN: 100862
MUTTER, LINKES GEWINDE
aus £5,20
aus £5,20
Dieses Teil ersetzt die Teilenummer 100861

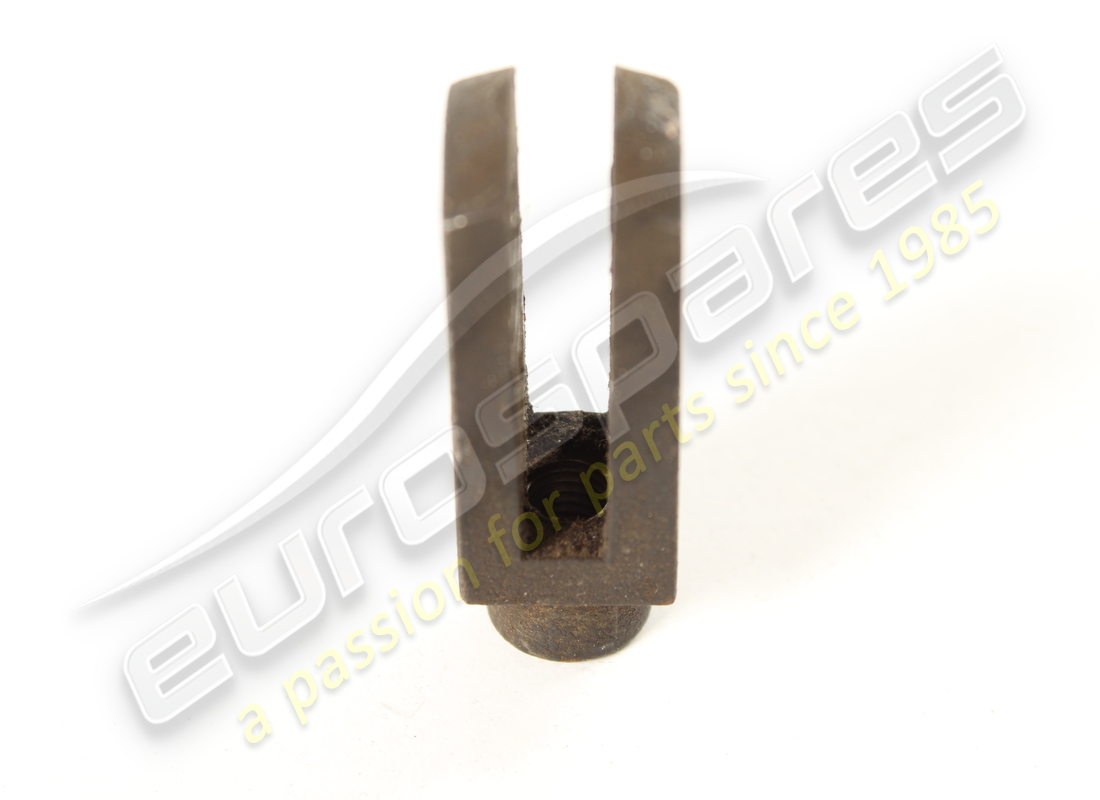

# 043
MPN: 10-32-38
GABEL
aus £20,64
aus £20,64
Dieses Teil ersetzt die Teilenummer 500599 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 044
MPN: 100861
SICHERUNGSMUTTER
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 100862, die wir auf Lager haben
# 045
MPN: 100860
KUGELGELENK
aus £66,39
aus £66,39
Dieses Teil ersetzt die Teilenummer SERIE SS6
# 046
MPN: 103218
STIFT
aus £16,94
aus £16,94
Dieses Teil ersetzt die Teilenummer 100857 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 047
MPN: 10734201
SPLIT PIN
Ersetzung
Ersetzung
# 048
MPN: 106745
KUPPLUNGSSTEUERKABEL
Linkslenker (Rechtslenker = 108342)
aus £45,47
aus £45,47
# 049
MPN: 157557
SCHEIBE
aus £11,42
aus £11,42
Dieses Teil ersetzt die Teilenummer 105665 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 050
MPN: 10902621
BOLZEN
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10902611
# 051
MPN: 12575411
NUSS
Ersetzung
Ersetzung
# 053
MPN: 10091014
ÄRMEL
aus £25,40
aus £25,40
Dieses Teil ersetzt die Teilenummer 10091011 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 054
MPN: 10725911
SICHERUNGSMUTTER
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 95900403
# 055
MPN: 10727311
SICHERUNGSMUTTER (LINKSGEWINDE)
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 95560
# 056
MPN: 107437
BUCHSE FÜR HEBEL
aus £39,86
aus £39,86
# 057
MPN: 116472
KUPPLUNGSSTEUERHEBEL
aus £541,62
aus £541,62
Dieses Teil ersetzt die Teilenummer 106750
# 058
MPN: 126044
ROHR
aus £203,83
aus £203,83
# 059
MPN: 126046
STECKER FÜR ENTLÜFTER
# 060
MPN: 10263460
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 95119
# 061
MPN: 12625201
ABSTANDSHALTER
aus £1,67
aus £1,67

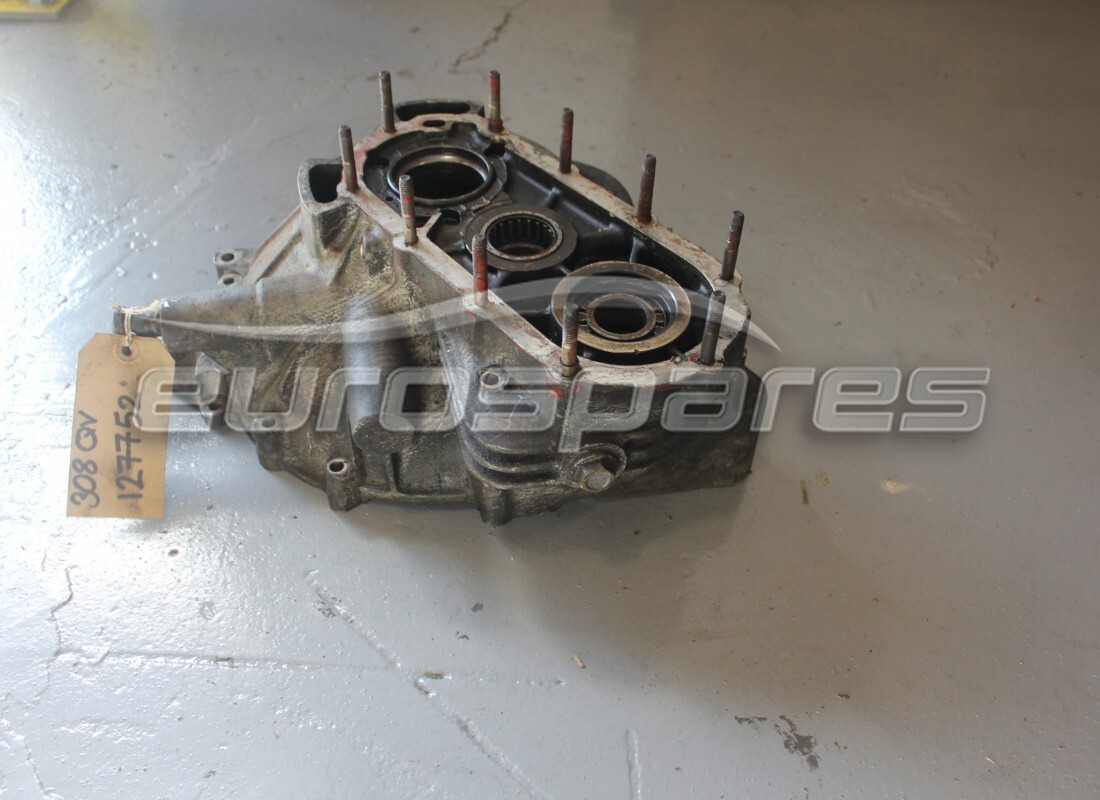

# 061
MPN: 127752
KUPPLUNGSGEHÄUSE
aus £935,57
aus £935,57
Dieses Teil ersetzt die Teilenummer 116801 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
-part-diagram-024.webp "FERRARI 328 (1985) GETRIEBEÜBERTRAGUNG TEILEDIAGRAMM")
-part-diagram-025.webp "FERRARI 328 (1985) GETRIEBE – DIFFERENTIALGEHÄUSE UND ÖLWANNE TEILEDIAGRAMM")
-part-diagram-026.webp "FERRARI 328 (1985) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-027.webp "FERRARI 328 (1985) WELLENRÄDER VERLEGEN TEILEDIAGRAMM")
-part-diagram-028.webp "FERRARI 328 (1985) INNERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-029.webp "FERRARI 328 (1985) ÄUßERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-030.webp "FERRARI 328 (1985) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-part-diagram-031.webp "FERRARI 328 (1985) PEDALBRETT – BREMS- UND KUPPLUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-032.webp "FERRARI 328 (1985) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-033.webp "FERRARI 328 (1985) BREMSSÄTTEL FÜR VORDER- UND HINTERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-034.webp "FERRARI 328 (1985) HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-035.webp "FERRARI 328 (1985) LENKGETRIEBE UND GESTÄNGE TEILEDIAGRAMM")
-part-diagram-036.webp "FERRARI 328 (1985) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-037.webp "FERRARI 328 (1985) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-038.webp "FERRARI 328 (1985) VORDERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-039.webp "FERRARI 328 (1985) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-040.webp "FERRARI 328 (1985) HINTERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-041.webp "FERRARI 328 (1985) RÄDER TEILEDIAGRAMM")
-part-diagram-042.webp "FERRARI 328 (1985) MOTORZÜNDUNG TEILEDIAGRAMM")
-part-diagram-043.webp "FERRARI 328 (1985) ELEKTRISCHES ERZEUGUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-044.webp "FERRARI 328 (1985) KLIMAKOMPRESSOR UND BEDIENELEMENTE (NICHT FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-045.webp "FERRARI 328 (1985) KLIMAKOMPRESSOR UND BEDIENELEMENTE (FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-046.webp "FERRARI 328 (1985) WERKZEUGSATZ UND AUTOABDECKUNG TEILEDIAGRAMM")
-part-diagram-047.webp "FERRARI 328 (1985) DROSSELKLAPPENSTEUERUNG (VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-048.webp "FERRARI 328 (1985) PEDALBOARD-KUPPLUNGSSTEUERUNG (VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-049.webp "FERRARI 328 (1985) BREMSHYDRAULIKSYSTEM (VARIANTEN FÜR RHD-VERSION) TEILEDIAGRAMM")
-part-diagram-101.webp "FERRARI 328 (1985) KAROSSERIE – ÄUßERE ELEMENTE (NICHT FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-102.webp "FERRARI 328 (1985) KAROSSERIE – AUßENELEMENTE (FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-103.webp "FERRARI 328 (1985) KÖRPERSCHALE – INNERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-104.webp "FERRARI 328 (1985) KAROSSERIE – INNENELEMENTE (NICHT FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-105.webp "FERRARI 328 (1985) KAROSSERIE - INNENELEMENTE (FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-106.webp "FERRARI 328 (1985) ISOLIERUNG DES FAHRGAST- UND GEPÄCKRAUMS (NICHT FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-107.webp "FERRARI 328 (1985) ISOLIERUNG DES FAHRGAST- UND GEPÄCKRAUMS (FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-108.webp "FERRARI 328 (1985) VORDERER FACHDECKEL TEILEDIAGRAMM")
-part-diagram-109.webp "FERRARI 328 (1985) ABDECKUNG DER HINTEREN MOTORHAUBE UND DES GEPÄCKRAUMS TEILEDIAGRAMM")
-part-diagram-110.webp "FERRARI 328 (1985) TÜREN TEILEDIAGRAMM")
-part-diagram-111.webp "FERRARI 328 (1985) GLÄSER TEILEDIAGRAMM")
-part-diagram-112.webp "FERRARI 328 (1985) INNENAUSSTATTUNG, ZUBEHÖR UND SITZE TEILEDIAGRAMM")
-part-diagram-113.webp "FERRARI 328 (1985) TUNNEL UND DACH TEILEDIAGRAMM")
-part-diagram-114.webp "FERRARI 328 (1985) INSTRUMENTENTAFEL TEILEDIAGRAMM")
-part-diagram-115.webp "FERRARI 328 (1985) INSTRUMENTE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-116.webp "FERRARI 328 (1985) ELEKTRISCHES SYSTEM – KABEL, SICHERUNGEN UND RELAIS TEILEDIAGRAMM")
-part-diagram-117.webp "FERRARI 328 (1985) AUßENLEUCHTEN UND ZIERLEISTEN TEILEDIAGRAMM")
-part-diagram-118.webp "FERRARI 328 (1985) LICHTHEBEVORRICHTUNG UND SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-119.webp "FERRARI 328 (1985) SCHEIBENWISCHER, SCHEIBE UND HUPE TEILEDIAGRAMM")
-part-diagram-120.webp "FERRARI 328 (1985) HEIZSYSTEM TEILEDIAGRAMM")
-part-diagram-121.webp "FERRARI 328 (1985) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-a.webp "FERRARI 328 (1985) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-001.webp "FERRARI 328 (1985) MOTOR – GETRIEBE UND STÜTZEN TEILEDIAGRAMM")
-part-diagram-002.webp "FERRARI 328 (1985) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-003.webp "FERRARI 328 (1985) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-004.webp "FERRARI 328 (1985) DISTANZSTÜCK FÜR SCHWUNGRAD UND KUPPLUNGSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-005.webp "FERRARI 328 (1985) ZYLINDERKOPF (RECHTS) TEILEDIAGRAMM")
-part-diagram-006.webp "FERRARI 328 (1985) ZYLINDERKOPF (LINKS) TEILEDIAGRAMM")
-part-diagram-007.webp "FERRARI 328 (1985) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-008.webp "FERRARI 328 (1985) ZEITMESSSYSTEM – STEUERUNG TEILEDIAGRAMM")
-part-diagram-009.webp "FERRARI 328 (1985) LUFTEINSPRITZUNG (FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-010.webp "FERRARI 328 (1985) LUFTEINSPRITZUNG (FÜR CH-VERSION) TEILEDIAGRAMM")
-part-diagram-011.webp "FERRARI 328 (1985) ANTIEVAPORATIVES EMISSIONSKONTROLLSYSTEM (FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-012.webp "FERRARI 328 (1985) KRAFTSTOFFPUMPE UND ROHRE TEILEDIAGRAMM")
-part-diagram-013.webp "FERRARI 328 (1985) KRAFTSTOFFVERTEILERLEITUNGEN (NICHT FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-014.webp "FERRARI 328 (1985) KRAFTSTOFFVERTEILERLEITUNGEN (FÜR US-VERSION) TEILEDIAGRAMM")
-part-diagram-015.webp "FERRARI 328 (1985) LUFTEINLASS UND VERTEILER TEILEDIAGRAMM")
-part-diagram-016.webp "FERRARI 328 (1985) DROSSELKLAPPENGEHÄUSE UND -GESTÄNGE TEILEDIAGRAMM")
-part-diagram-017.webp "FERRARI 328 (1985) ABGASANLAGE (NICHT FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-018.webp "FERRARI 328 (1985) ABGASANLAGE (FÜR US- UND SA-VERSION) TEILEDIAGRAMM")
-part-diagram-019.webp "FERRARI 328 (1985) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-020.webp "FERRARI 328 (1985) SCHMIERSYSTEM TEILEDIAGRAMM")
-part-diagram-021.webp "FERRARI 328 (1985) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-022.webp "FERRARI 328 (1985) WASSERPUMPE UND ROHRLEITUNGEN TEILEDIAGRAMM")
