121 - Klimaanlage

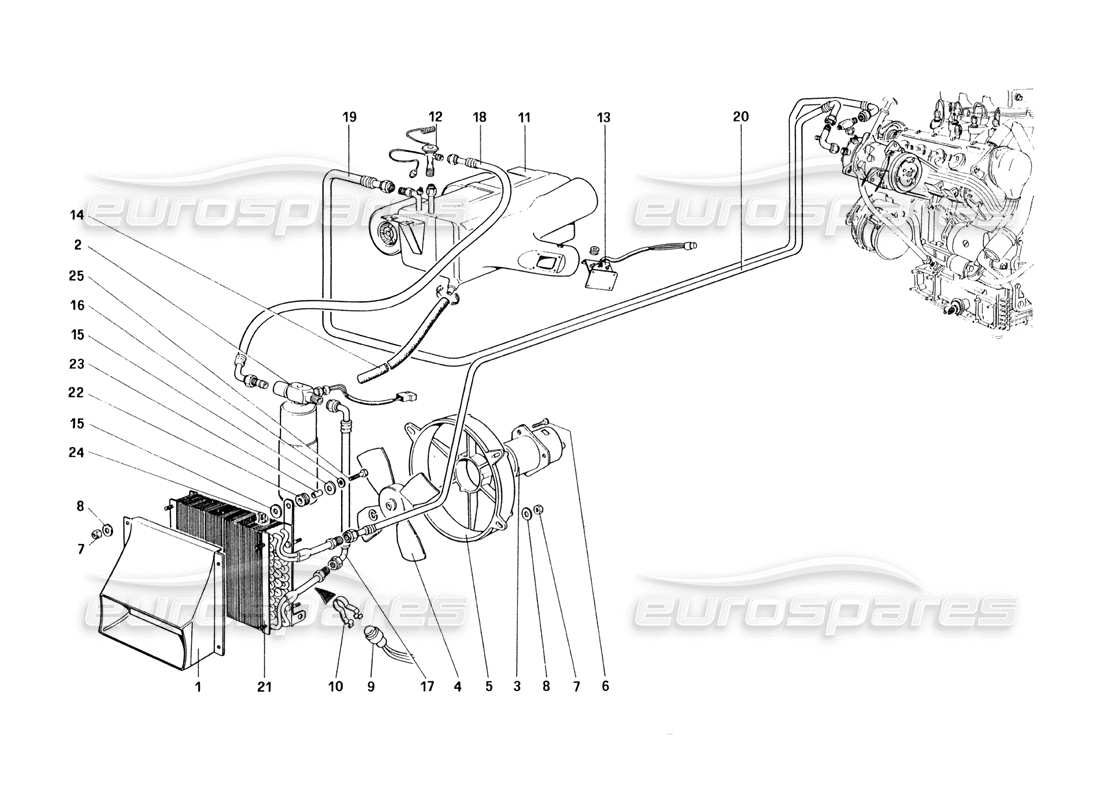

Ferrari 328 (1985) Air Conditioning System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 61761000
LUFTEINLASS FÜR KONDENSATOR
aus £512,01
aus £512,01
# 002
MPN: 129101/A
TROCKNERFILTER
aus £104,52
aus £104,52
Dieses Teil ersetzt die Teilenummer 129101, die wir auf Lager haben - und 7 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 123136
ELEKTRO-LÜFTERMOTOR
aus £692,24
aus £692,24
# 004
MPN: 122953
LÜFTER
aus £63,41
aus £63,41
# 005
MPN: 60870300
FÖRDERER
aus £131,55
aus £131,55
# 006
MPN: 123298
SCHRAUBEN
aus £0,47
aus £0,47
# 007
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 008
MPN: 12644401
Scheibe
aus £0,53
aus £0,53
# 009
MPN: 61047900
BIMETALLISCHER TERMOSCHALTER
Ersetzung
Ersetzung
# 010
MPN: 61942400
CLIP
aus £8,32
aus £8,32
# 011
MPN: 61830500
VERDAMPFEREINHEIT LH D.
aus £1.553,13
aus £1.553,13
# 011
MPN: 61859600
VERDAMPFEREINHEIT RH D.
aus £1.260,00
aus £1.260,00
# 012
MPN: 61742600
EXPANSIONSVENTIL
aus £26,39
aus £26,39
Dieses Teil ersetzt die Teilenummer 109251 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 126856
LEISTUNGSTRANSISTOR
aus £47,33
aus £47,33
# 014
MPN: 40166506
KONDENSATABFLUSSROHR
Ersetzung
Ersetzung
# 015
MPN: 12643701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12643704 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 106850
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516473 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 61798100
SCHLAUCH VOM KONDENSATOR ZUM TROCKNERFILTER
aus £94,50
aus £94,50
# 018
MPN: 114733
SCHLAUCH VOM TROCKNERFILTER ZUM VERDAMPFER
aus £51,23
aus £51,23
# 019
MPN: 110964
SCHLAUCH VOM VERDAMPFER ZUM KOMPRESSOR, LINKS D.
aus £75,81
aus £75,81
Dieses Teil ersetzt die Teilenummer 118016 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 619142
SCHLAUCH VOM VERDAMPFER ZUM KOMPRESSOR, RH D.
# 020
MPN: 106695
SCHLAUCH - KOMPRESSOR ZUM KONDENSAR
aus £772,30
aus £772,30
Dieses Teil ersetzt die Teilenummer 118628 - und 11 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 61739200
KONDENSATOR
aus £919,79
aus £919,79
# 022
MPN: 103549
GUMMIBUSCH
aus £0,74
aus £0,74
# 023
MPN: 103550
ABSTANDSHALTER
aus £28,08
aus £28,08
Dieses Teil ersetzt die Teilenummer 4130913
# 024
MPN: 60659100
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 0-166-1-039-50 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 10902521
SCHRAUBEN
aus £0,71
aus £0,71
